Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: 470–510 МГц, 1 порт.

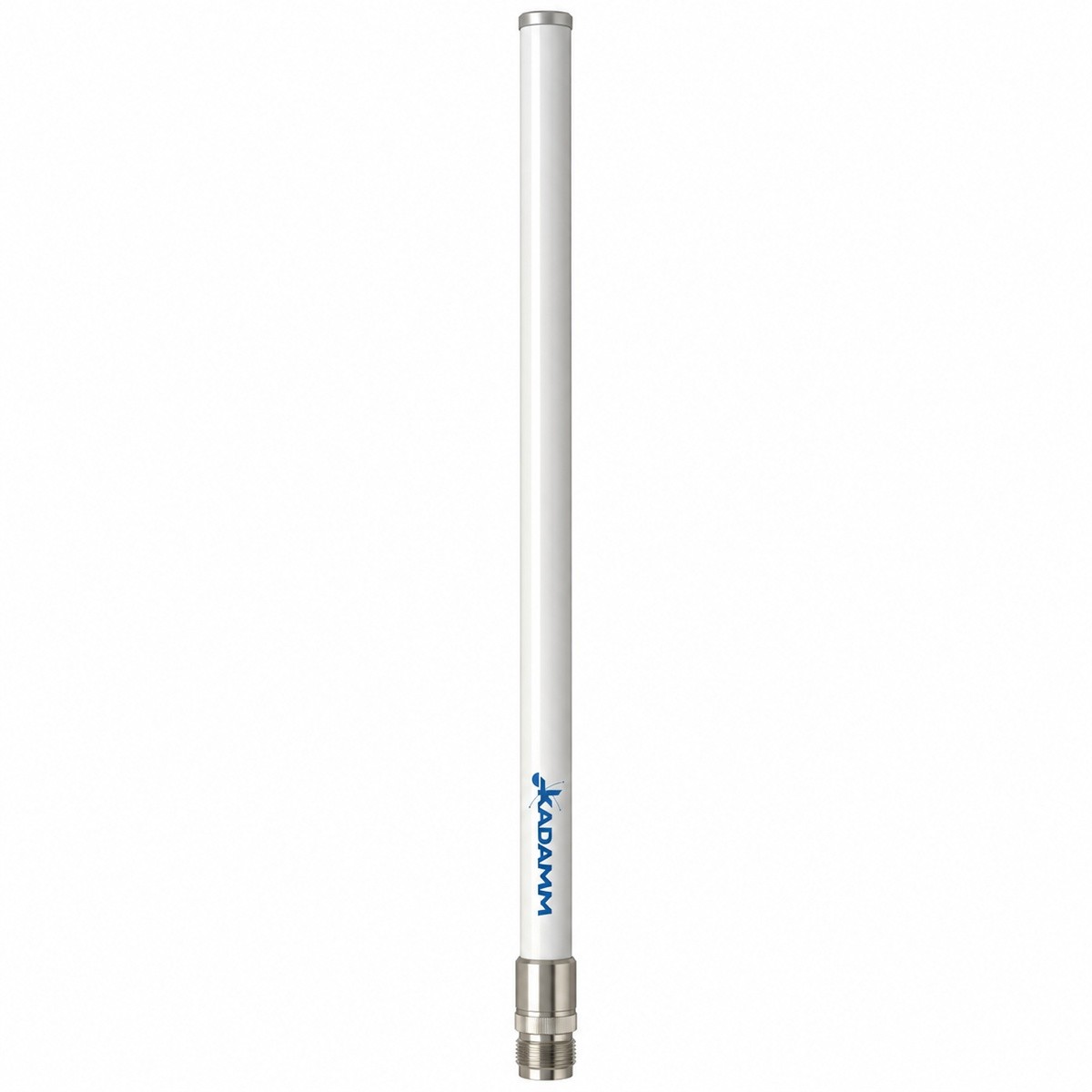

Антенна КАДАММ AC-45005 — всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: одной излучающей системой 470–510 МГц, 1 портом.
Коэффициент усиления 5 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 35°. Габариты Ø25,5 × (1400 ± 5) мм, масса 0,5 кг. КСВН не более 2,0.

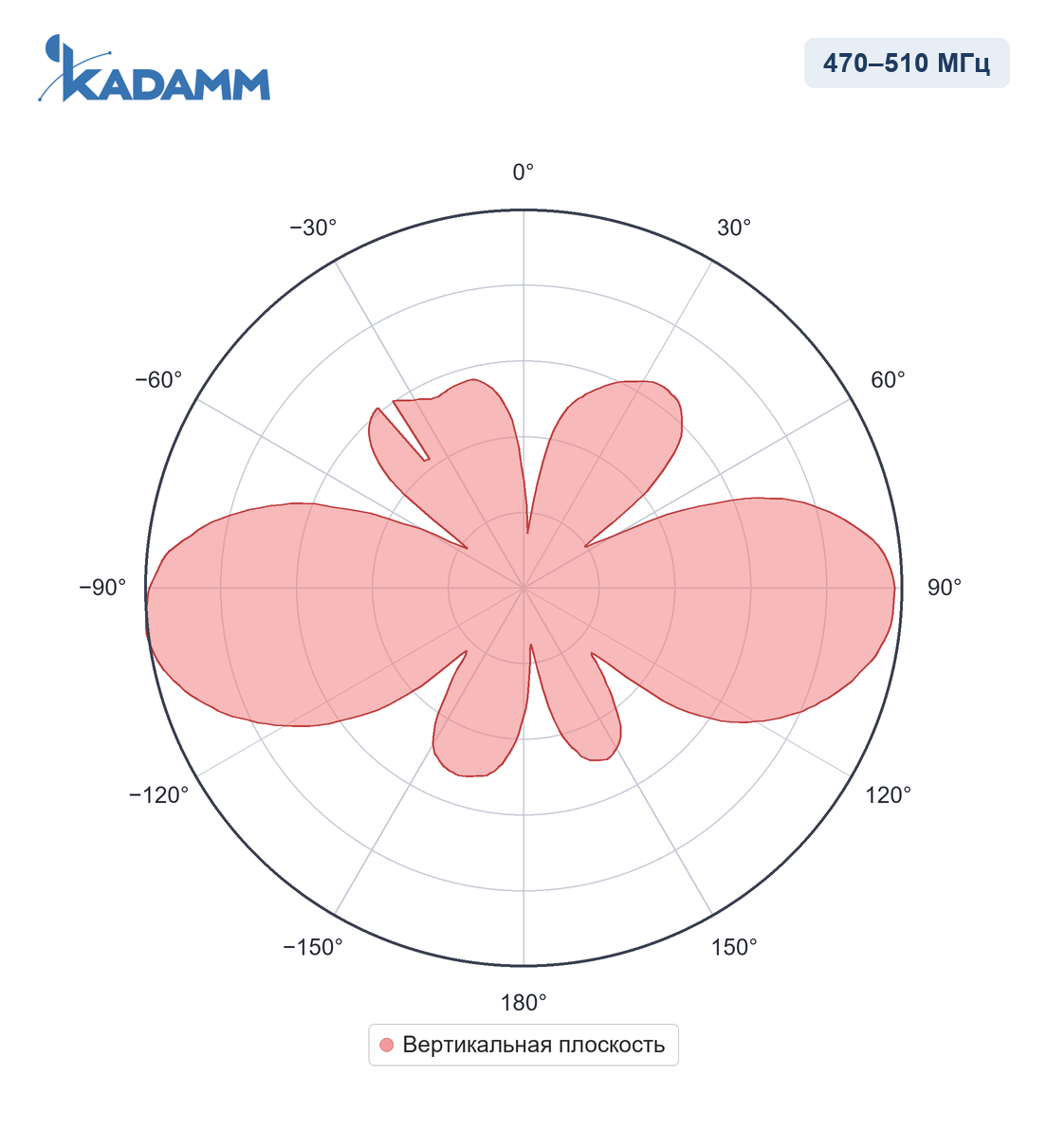

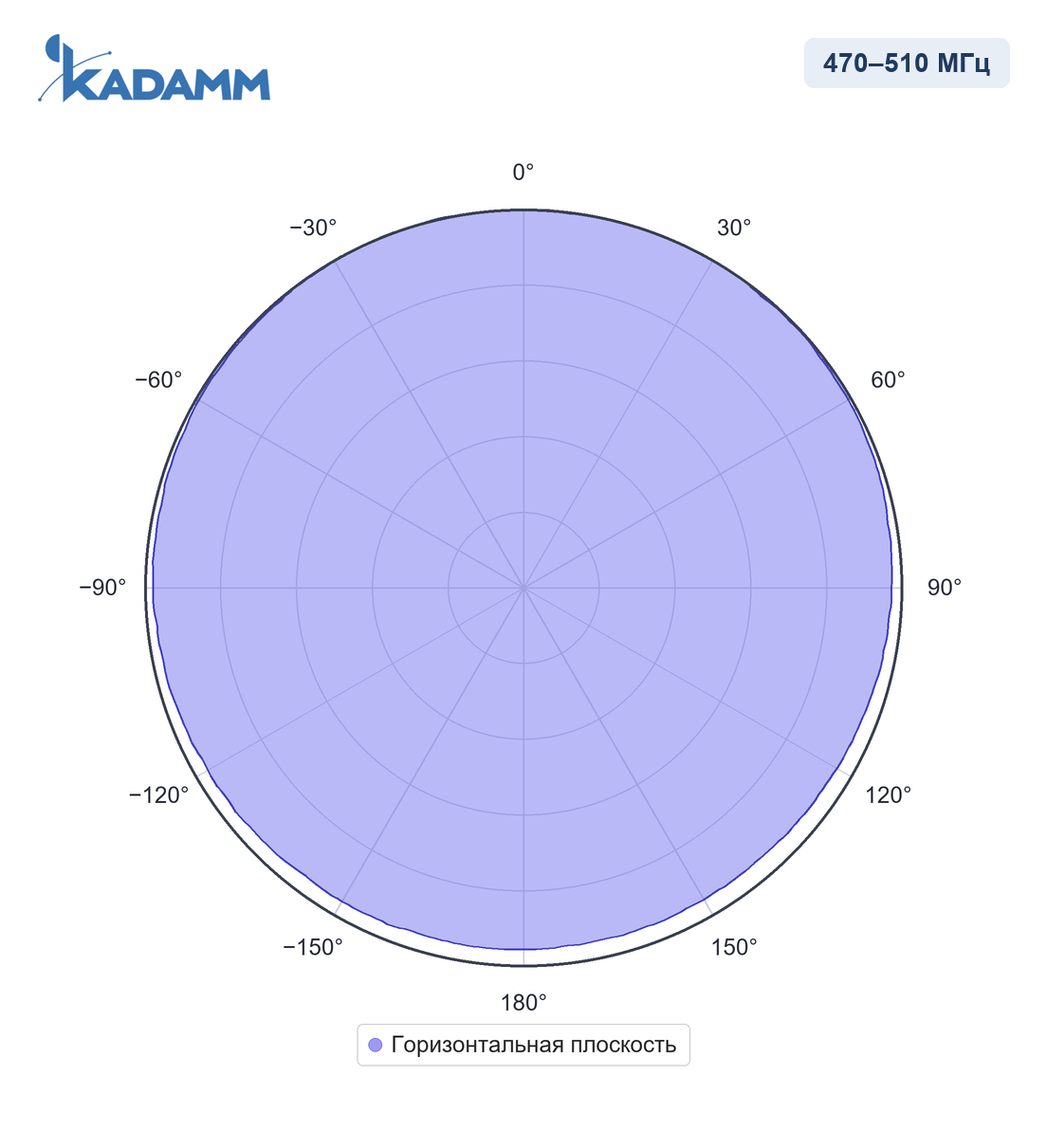

Диаграммы направленности KADAMM AC-45005 в полосах 470–510 МГц, вертикальная плоскость, 470–510 МГц, горизонтальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 470–510 МГц |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35° |
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø25,5 × (1400 ± 5) мм |
| Масса антенны | 0,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+70 °C |
Круговая диаграмма с усилением 5 дБи — базовая станция или ретранслятор на мачте.
Антенна КАДАММ AC-45005, монтажный комплект.

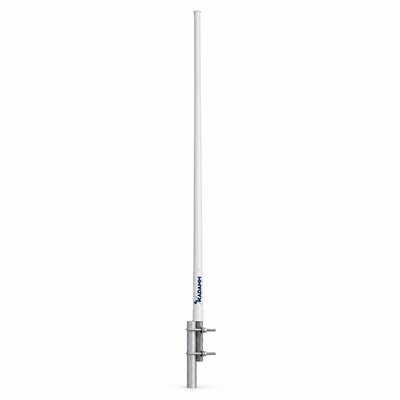

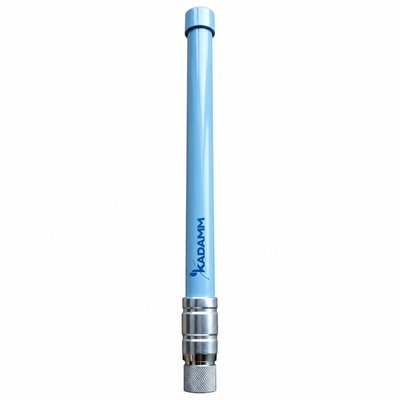

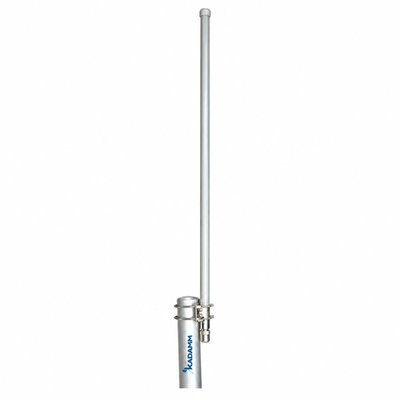

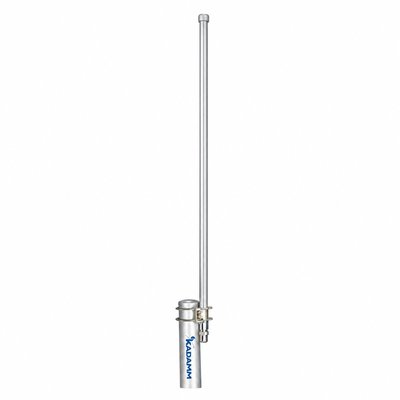

| Параметр | AC-45005 | AC-45003 | AC-45008 | AC-45010 | AC-4009E2 | AC-4008E2 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 470–510 МГц | 480–580 МГц | 480–590 МГц | 480–590 МГц | 400–480 МГц | 450–470 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 5 дБи | 3 дБи | 8 дБи | 10,2 дБи | 8,5 дБи | 8 дБи |
| Тип | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AC-45005 — 470–510 МГц.
У KADAMM AC-45005 — розетка N или вилка N (IEC 61169-16), расположение — снизу; поляризация — вертикальная.
У KADAMM AC-45005 размеры Ø25,5 × (1400 ± 5) мм, масса 0,5 кг, выдерживает ветер до 60 м/с.
У KADAMM AC-45005: диапазоны 470–510 МГц, усиление 5 дБи. У KADAMM AC-45003: диапазоны 480–580 МГц, усиление 3 дБи.
Артикул для заказа — KADAMM AC-45005, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-45005 могут уточняться без уведомления.
Поставляем KADAMM AC-45005 — всенаправленная коллинеарная антенна 470–510 МГц, 5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
