Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: 350–400 МГц, 1 порт.

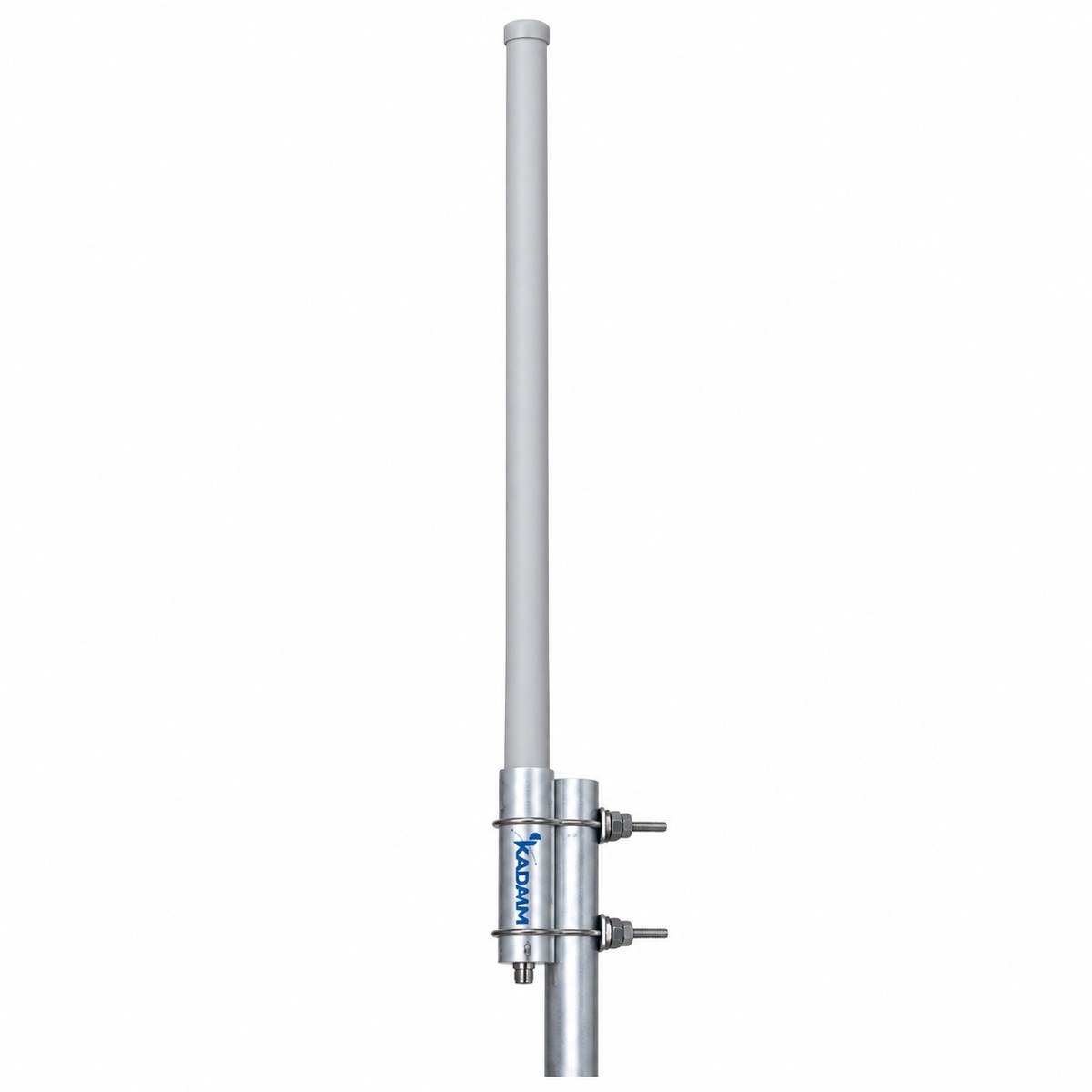

Антенна КАДАММ AC-35008 — всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: одной излучающей системой 350–400 МГц, 1 портом. Антенна применяется в сетях TETRA и профессиональной радиосвязи UHF (DMR и аналоговые системы).
Коэффициент усиления 8 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 16°. Габариты Ø70 × 3205 мм, масса 5,5 кг. КСВН не более 1,55.
| Параметр | Значение |
|---|---|
| Диапазон частот | 350–400 МГц |
| Коэффициент усиления, дБи | 8 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 16° |
| Поляризация | Вертикальная |
| КСВН | ≤1,55 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 500 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 5,5 кг |
| Крепление на трубу | Ø80–95 мм |
| Артикул | Разъём | Длина / габариты, мм |
|---|---|---|
| KADAMM AC-35008 | розетка N или 7/16DIN | Ø70 × 3205 |
| KADAMM AC-35008-2 | розетка 7/16 DIN | Ø70×3205±20 |
Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.
KADAMM AC-35008 работает в полосах 350–400 МГц: TETRA для экстренных и оперативных служб (380–400 МГц). Круговая диаграмма с усилением 8 дБи — базовая станция или ретранслятор на мачте.
Антенна КАДАММ AC-35008, монтажный комплект на трубу Ø80–95 мм.
| Параметр | AC-35008 | AC-35010 | AC-35012 | AC-35003 | AC-35000 | AC-40003 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 350–400 МГц | 300–390 МГц | 350–360 МГц | 310–380 МГц | 350–390 МГц | 400–480 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 8 дБи | 10,2 дБи | 12 дБи | 3 дБи | уточняйте у менеджера | 3 дБи |
| Тип | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AC-35008 — 350–400 МГц: TETRA для экстренных и оперативных служб (380–400 МГц).
У KADAMM AC-35008 — по исполнению (см. таблицу «Исполнения»); поляризация — вертикальная.
У KADAMM AC-35008 крепление на трубу Ø80–95 мм, размеры по исполнению (см. таблицу «Исполнения»), масса 5,5 кг.
У KADAMM AC-35008: диапазоны 350–400 МГц, усиление 8 дБи. У KADAMM AC-35010: диапазоны 300–390 МГц, усиление 10,2 дБи.
Артикул для заказа — KADAMM AC-35008, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-35008 могут уточняться без уведомления.
Поставляем KADAMM AC-35008 — всенаправленная коллинеарная антенна 350–400 МГц, 8 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
