Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: 310–380 МГц, 1 порт.

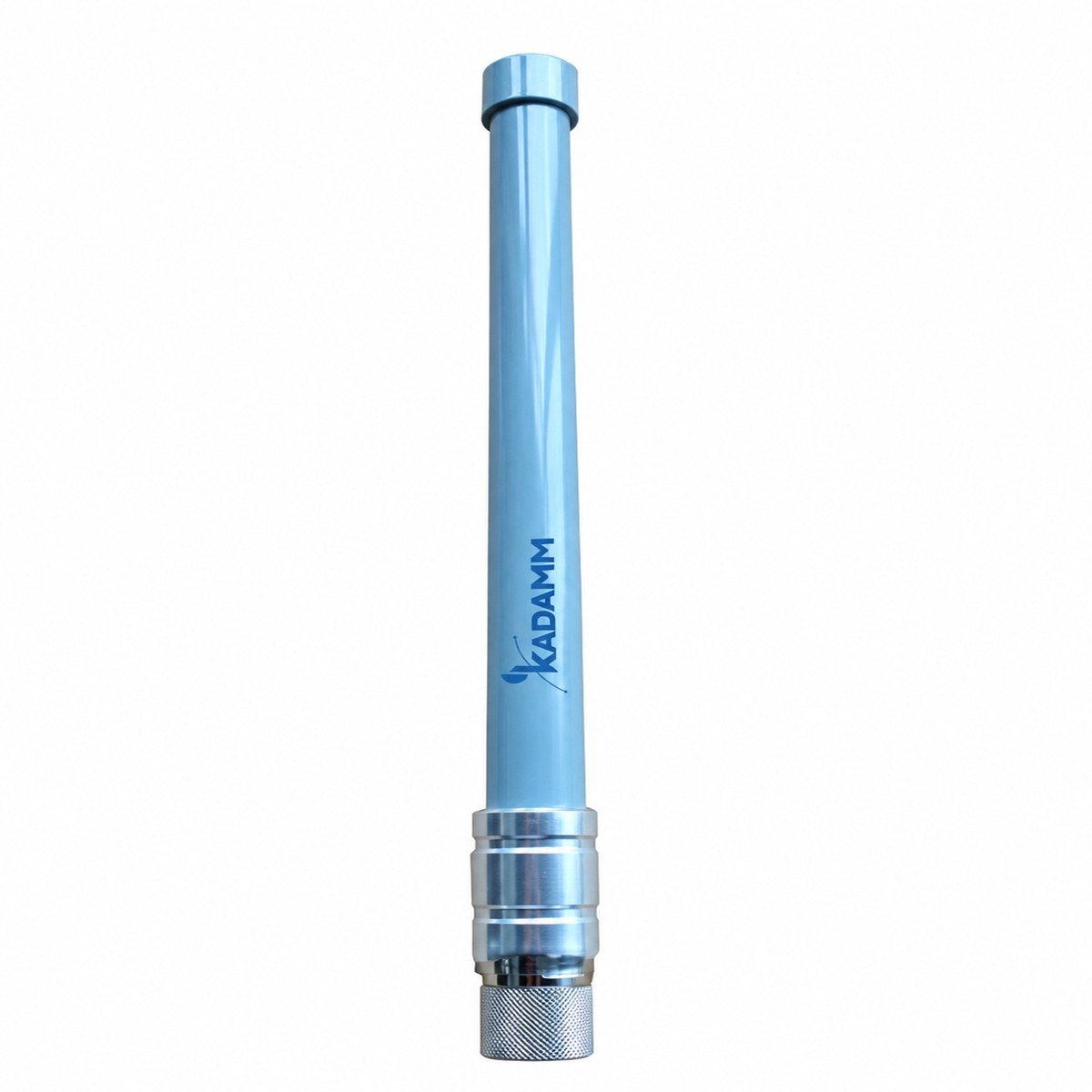

Антенна КАДАММ AC-35003 — всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: одной излучающей системой 310–380 МГц, 1 портом. Антенна применяется в сетях TETRA и профессиональной радиосвязи UHF (DMR и аналоговые системы).
Коэффициент усиления 3 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 65°. Габариты Ø24 × (530 ± 5) мм, масса 0,27–1,28 кг. КСВН не более 2,0.

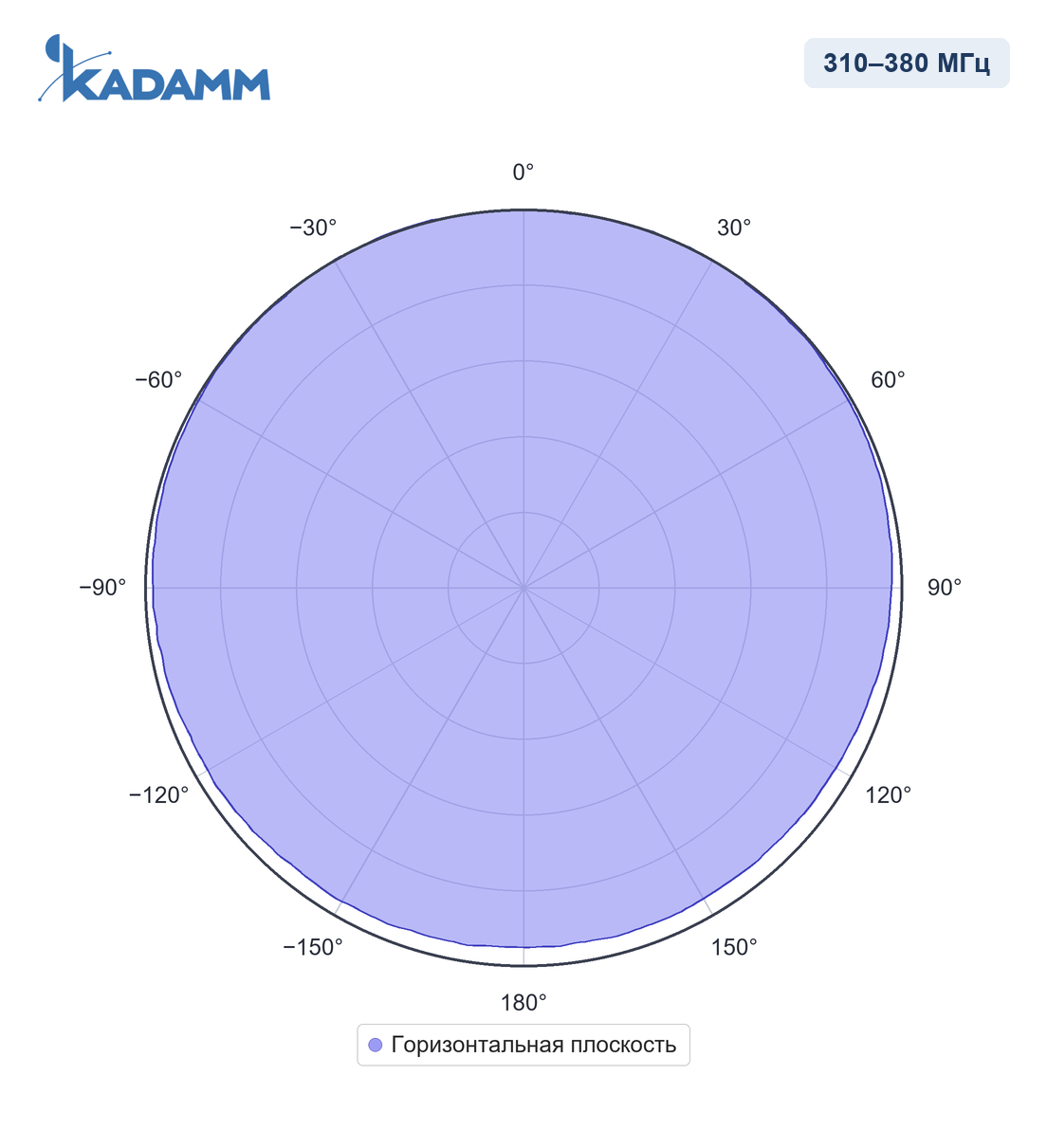

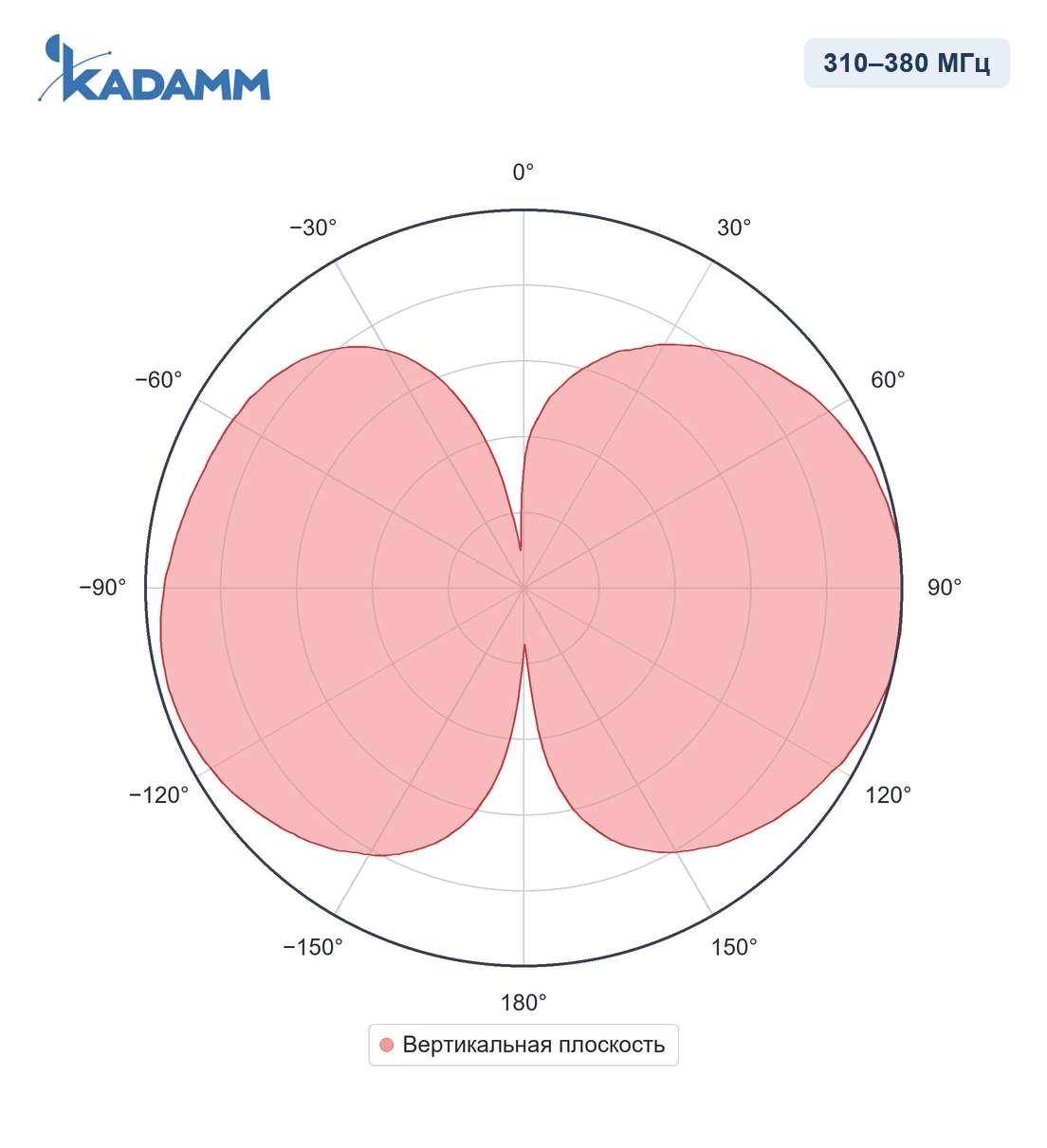

Диаграммы направленности KADAMM AC-35003 в полосах 310–380 МГц, вертикальная плоскость, 310–380 МГц, горизонтальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления, дБи | по исполнению (см. таблицу «Исполнения») |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 0,27–1,28 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Стеклопластик |
| Артикул | Диапазон частот, МГц | Усиление, дБи | Ширина ДН (В) | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|---|---|
| KADAMM AC-35003 | 310–380 | 3±1 | 65±25° | вилка N | Ø24×(530±5) | 0,27 |
| KADAMM AC-35003-3 | 350–386 | 3 | 68±20° | розетка N | Ø60×(750±20) | 1,28 |
Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.
Круговая диаграмма с усилением 3 дБи — базовая станция или ретранслятор на мачте.
Антенна КАДАММ AC-35003, монтажный комплект.
| Параметр | AC-35003 | AC-35000 | AC-35008 | AC-35010 | AC-35012 | AC-40003 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 310–380 МГц | 350–390 МГц | 350–400 МГц | 300–390 МГц | 350–360 МГц | 400–480 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 3 дБи | уточняйте у менеджера | 8 дБи | 10,2 дБи | 12 дБи | 3 дБи |
| Тип | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AC-35003 — 310–380 МГц.
У KADAMM AC-35003 — по исполнению (см. таблицу «Исполнения»), расположение — снизу; поляризация — вертикальная.
У KADAMM AC-35003 размеры по исполнению (см. таблицу «Исполнения»), масса 0,27–1,28 кг, выдерживает ветер до 55 м/с.
У KADAMM AC-35003: диапазоны 310–380 МГц, усиление 3 дБи. У KADAMM AC-35000: диапазоны 350–390 МГц, усиление уточняйте у менеджера.
Артикул для заказа — KADAMM AC-35003, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-35003 могут уточняться без уведомления.
Поставляем KADAMM AC-35003 — всенаправленная коллинеарная антенна 310–380 МГц, 3 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
