Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: 350–390 МГц, 1 порт.

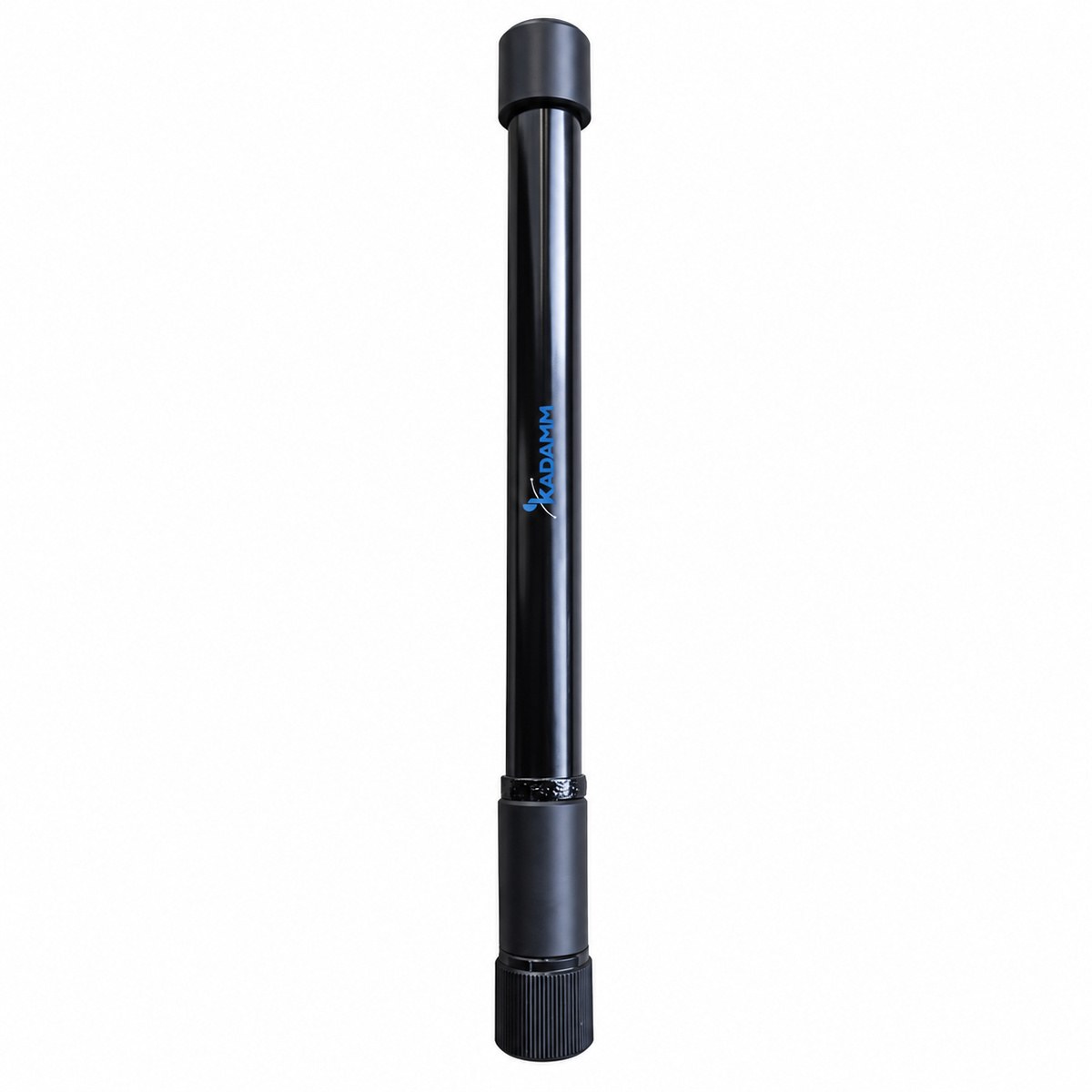

Антенна КАДАММ AC-35000 — всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: одной излучающей системой 350–390 МГц, 1 портом. Антенна применяется в сетях TETRA и профессиональной радиосвязи UHF (DMR и аналоговые системы).
Коэффициент усиления 0 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 110°. Габариты Ø20 × (230 ± 5) мм, масса 0,1 кг. КСВН не более 2,5.

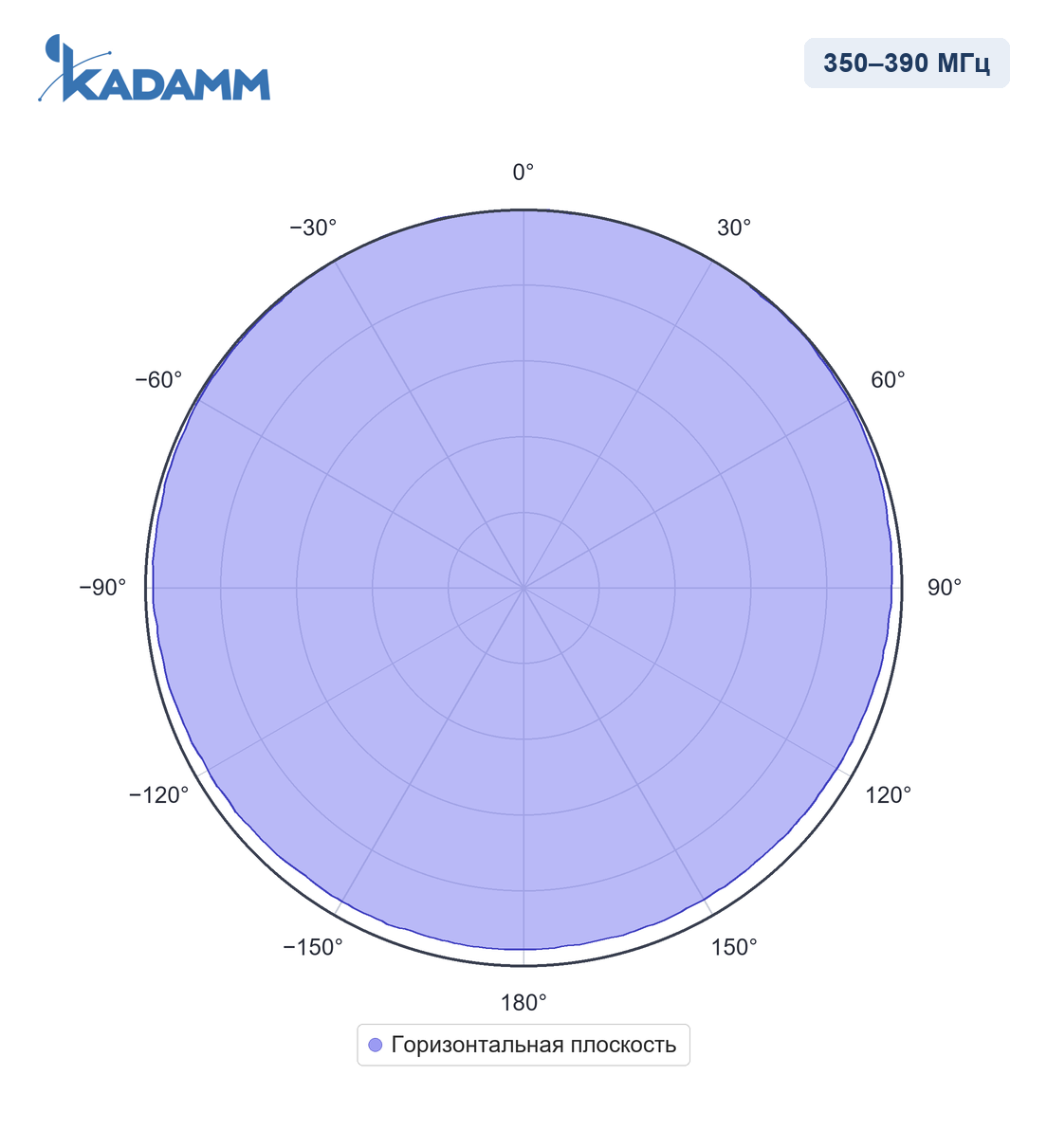

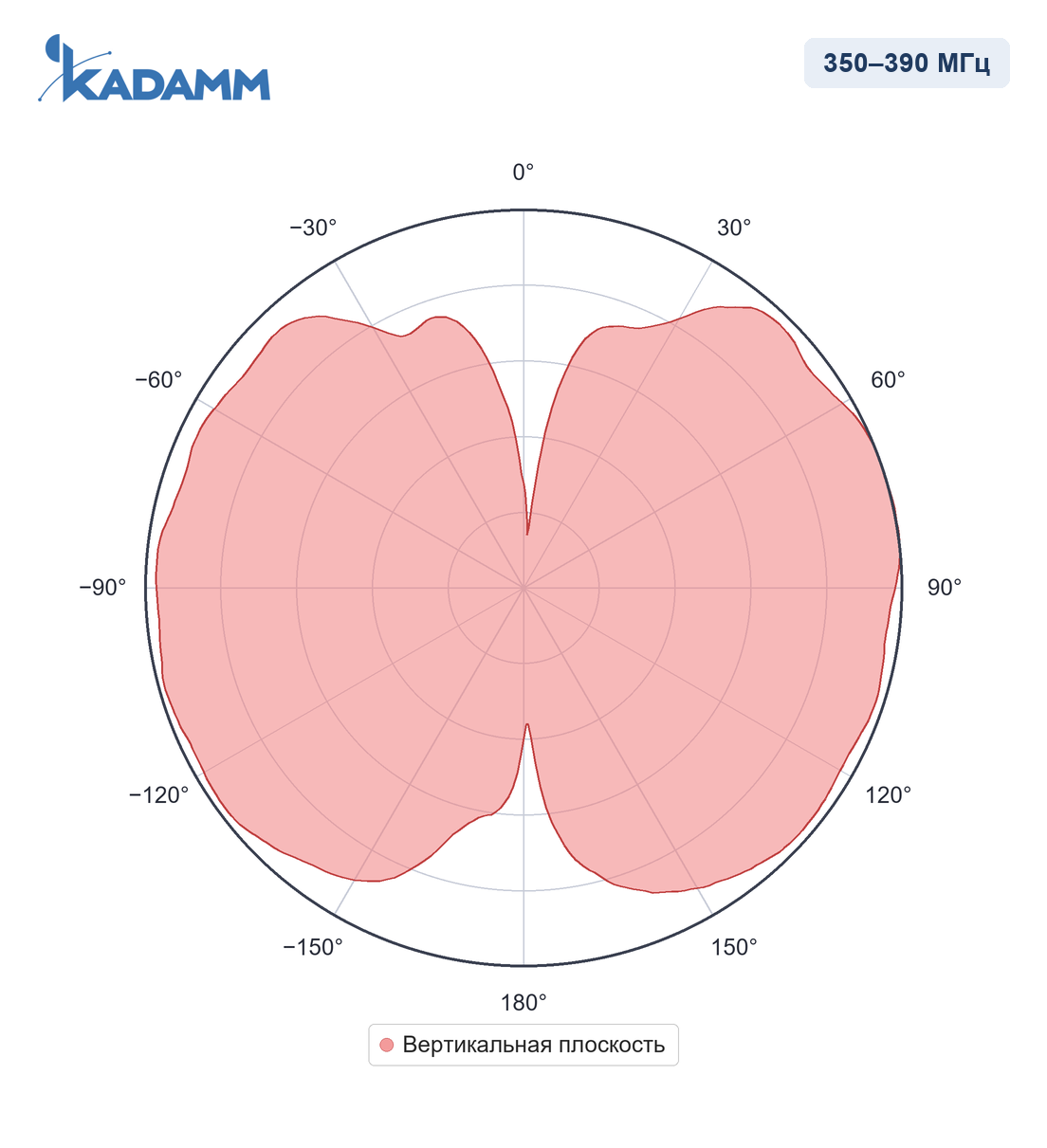

Диаграммы направленности KADAMM AC-35000 в полосах 350–390 МГц, вертикальная плоскость, 350–390 МГц, горизонтальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 350–390 МГц |
| Коэффициент усиления, дБи | 0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 110° |
| Поляризация | Вертикальная |
| КСВН | ≤2,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø20 × (230 ± 5) мм |
| Масса антенны | 0,1 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Стеклопластик |
| Цвет радома | Чёрный |
| Рабочая температура | −40…+70 °C |
Круговая диаграмма с усилением уточняйте у менеджера — базовая станция или ретранслятор на мачте.
Антенна КАДАММ AC-35000, монтажный комплект.
| Параметр | AC-35000 | AC-35003 | AC-35008 | AC-35010 | AC-35012 | AC-40003 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 350–390 МГц | 310–380 МГц | 350–400 МГц | 300–390 МГц | 350–360 МГц | 400–480 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | уточняйте у менеджера | 3 дБи | 8 дБи | 10,2 дБи | 12 дБи | 3 дБи |
| Тип | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AC-35000 — 350–390 МГц.
У KADAMM AC-35000 — вилка N (IEC 61169-16), расположение — снизу; поляризация — вертикальная.
У KADAMM AC-35000 размеры Ø20 × (230 ± 5) мм, масса 0,1 кг, выдерживает ветер до 55 м/с.
У KADAMM AC-35000: диапазоны 350–390 МГц, усиление уточняйте у менеджера. У KADAMM AC-35003: диапазоны 310–380 МГц, усиление 3 дБи.
Артикул для заказа — KADAMM AC-35000, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-35000 могут уточняться без уведомления.
Поставляем KADAMM AC-35000 — всенаправленная коллинеарная антенна 350–390 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
