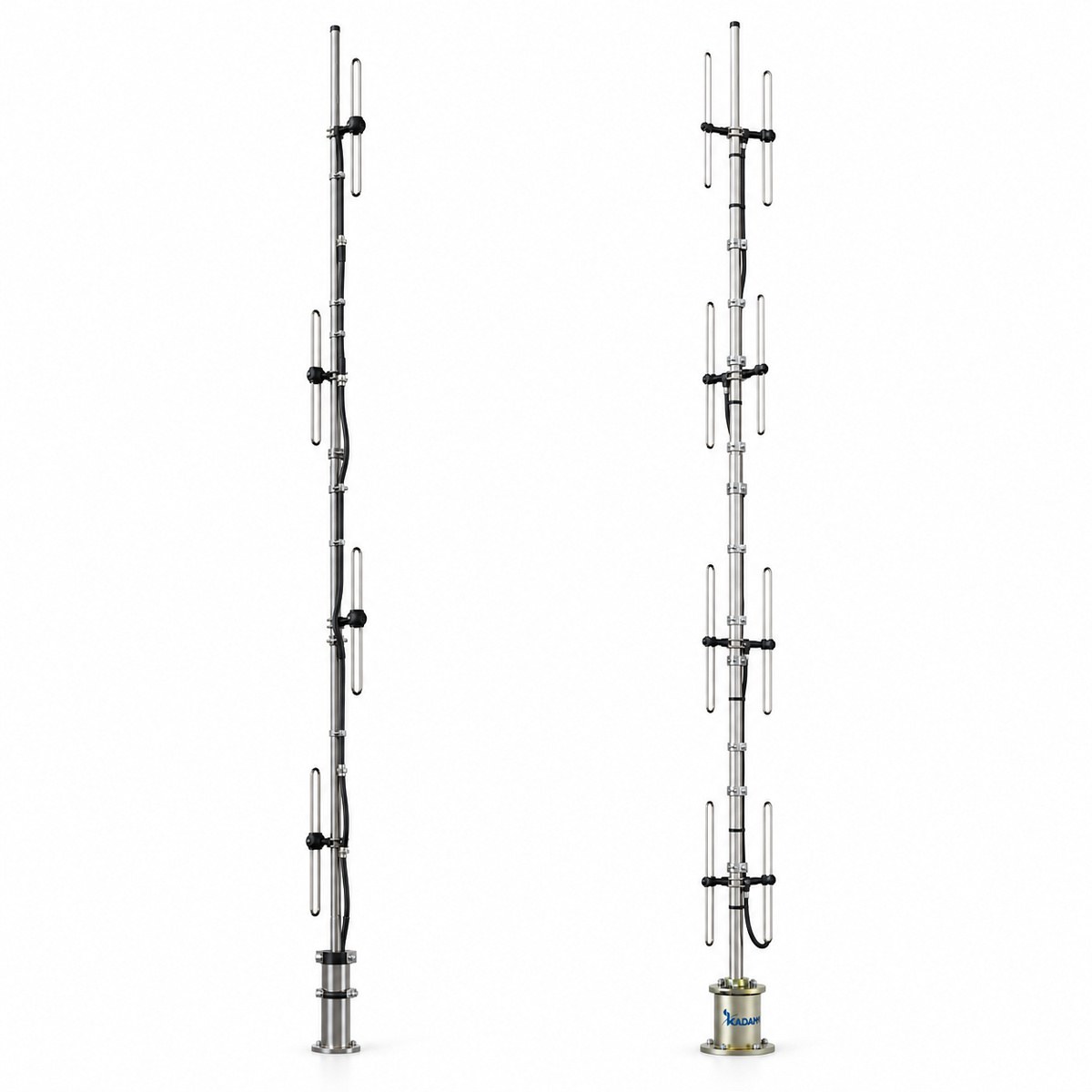

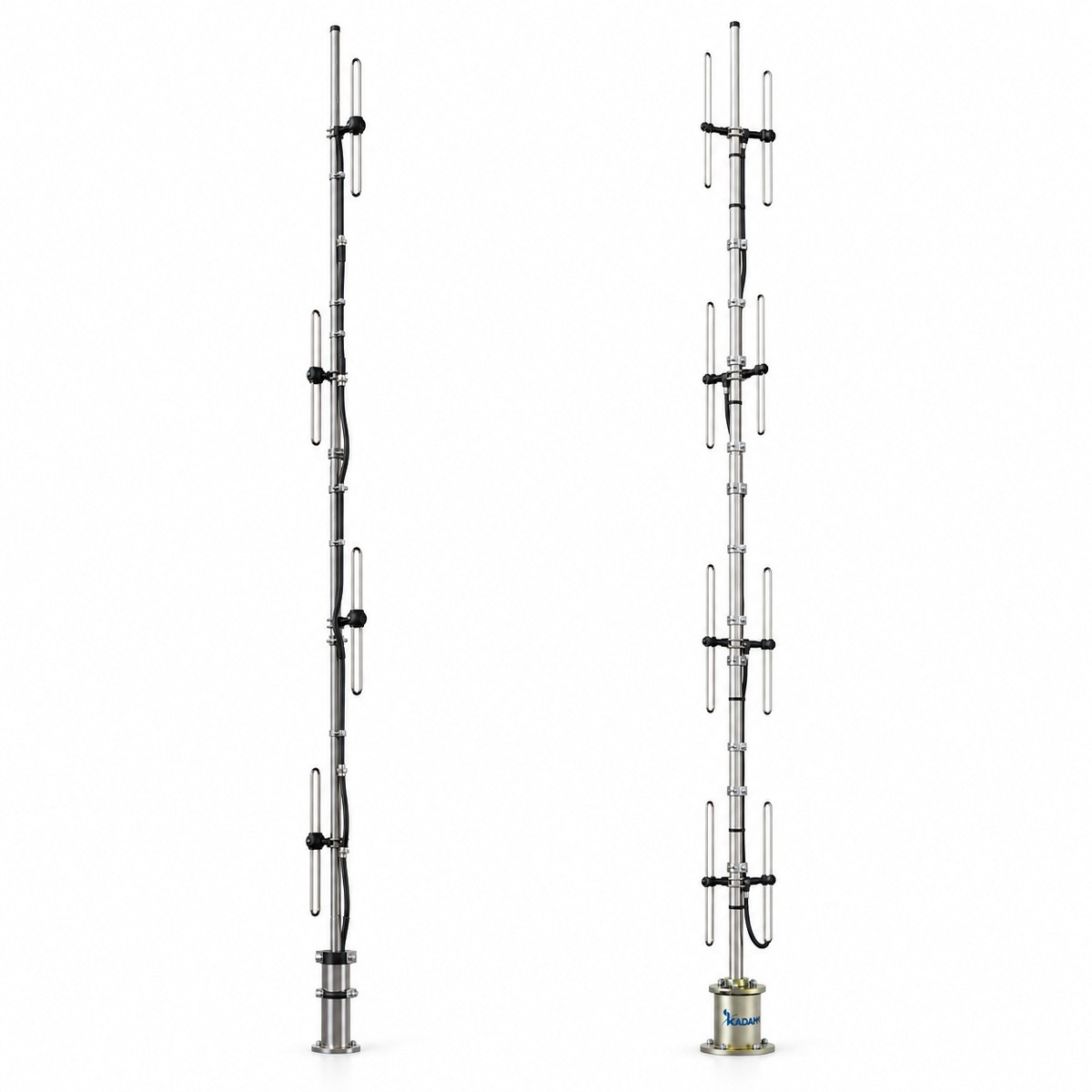

Кольцевые антенные решётки 134–173 МГц для базовых станций радиосвязи: 4 или 8 колец, 9–13 дБи, 500 Вт, нержавеющая сталь.
Серия КАДАММ ACR-150 — антенны базовых станций УКВ 134–173 МГц из 4 или 8 кольцевых излучателей: высокое усиление и мощность 500 Вт для дальней связи.
| Параметр | Значение |
|---|---|
| Полоса | 8 МГц |
| КСВН | ≤1,5 |
| Поляризация | вертикальная |
| Разъём | UHF (SL16) или N (розетка) |
| Параметр | Значение |
|---|---|
| Конструкция | нержавеющая сталь, две секции |
| Артикул | Частоты, МГц | Решётка | Усиление всенапр. / напр., дБи | ДН в верт. пл. | Мощность, Вт | Длина / масса |
|---|---|---|---|---|---|---|
| KADAMM ACR-150-4 | 134–173 | 4 кольца | 9 / 12 | 13,5° | 500 | 5,8 м / 22,5 кг |
| KADAMM ACR-150-8 | 134–173 | 8 колец | 10 / 13 | 10° | 500 | 5,8 м / 22,5 кг |
Частоты, полосы и разъёмы, не указанные в таблице, — уточняйте у менеджера.
KADAMM ACR-150 работает в полосах 134–173 МГц: морская УКВ-связь (156–162 МГц). Базовые станции УКВ-радиосвязи дальнего действия.
Антенна ACR-150, крепление — уточняйте у менеджера.
| Параметр | ACR-150 | AT-150 | AC-100 | ADY-100 | REP-F1 | ДУ-Р | КП |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 134–173 МГц | 134–173 МГц | 70–138 МГц | 70–138 МГц | 2100 МГц | 136–520 МГц | 136–520 МГц |
| Коэффициент усиления | — | 2,15–2,5 дБи | 2,5–6 дБи | 3–9 дБи | — | — | — |
| Тип | KADAMM ACR-150 | KADAMM AT-150 | KADAMM AC-100 | KADAMM ADY-100 | KADAMM REP-F1 | Дуплексеры радиосвязи УКВ/ДМВ серии КАДАММ ДУ-Р | Комбайнеры передатчиков радиосвязи серии КАДАММ КП |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM ACR-150 — 134–173 МГц: морская УКВ-связь (156–162 МГц).
У KADAMM ACR-150: тип KADAMM ACR-150. У KADAMM AT-150: тип KADAMM AT-150.
8 колец дают на 1 дБ больше и луч 10° против 13,5° у 4 колец.
Артикул для заказа — KADAMM ACR-150, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ACR-150 могут уточняться без уведомления.
Поставляем KADAMM ACR-150 — кольцевые антенные решётки 134–173 МГц: 9–13 дБи, 500 Вт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
