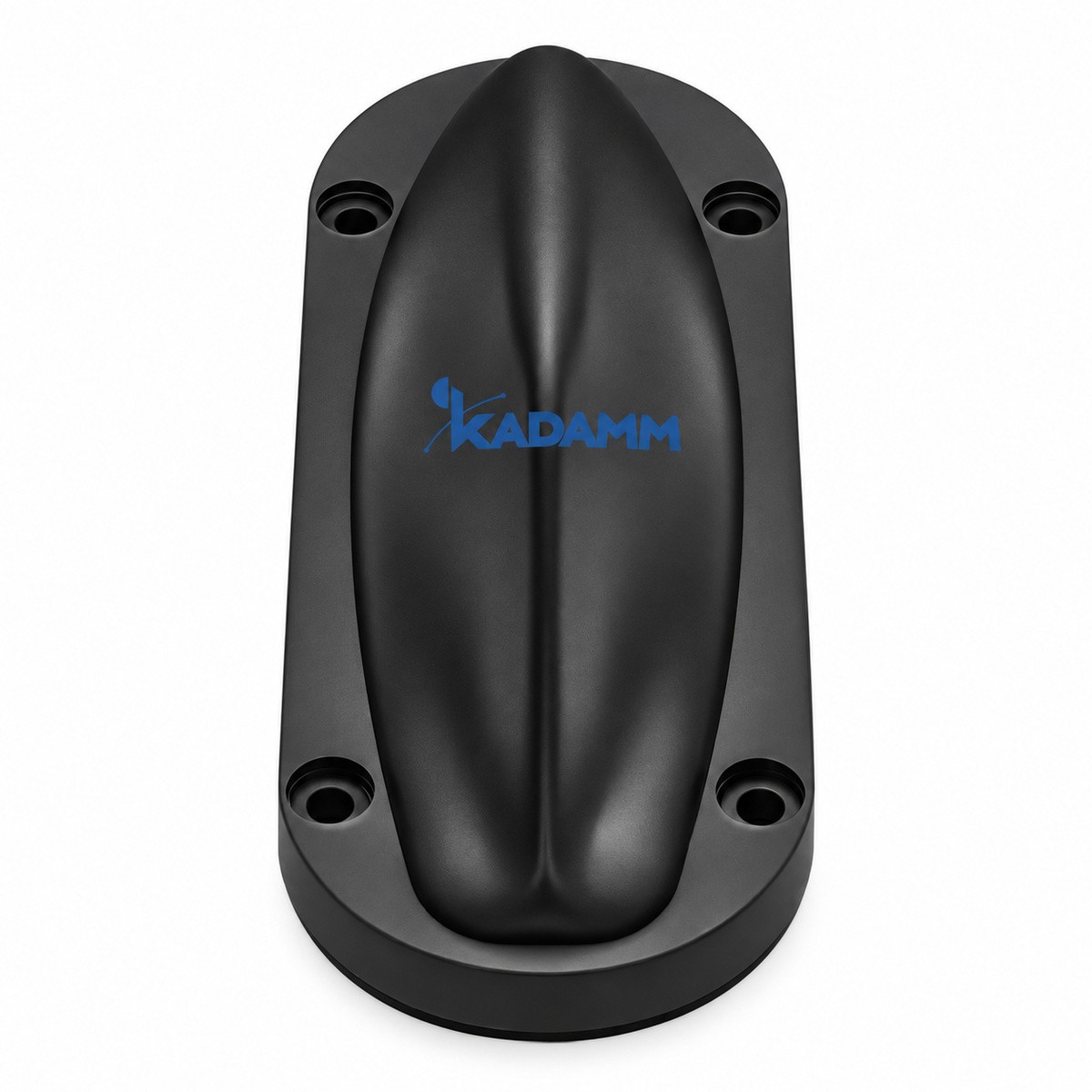

Мобильная антенна 694–790 / 790–960 / 1350–1710 / 1710–2700 / 2700–3300 / 3300–4900 / 4900–6425 МГц: усиление 8,5 дБи, 1 порт, поляризация вертикальная, разъём N (розетка), до 350 Вт.
Антенна KADAMM AM-694/6425-8,5 — мобильная антенна, 694–790 / 790–960 / 1350–1710 / 1710–2700 / 2700–3300 / 3300–4900 / 4900–6425 МГц. Применение: транспорт, мобильные и носимые станции, M2M-терминалы. Полосы, усиление по диапазонам, ширина диаграммы направленности, разъём и габариты каждой модели — в таблице исполнений.
| Параметр | Значение |
|---|---|
| Диапазон частот | 694–790 / 790–960 / 1350–1710 / 1710–2700 / 2700–3300 / 3300–4900 / 4900–6425 МГц |
| Коэффициент усиления | 5 / 5 / 6 / 6 / 8,5 / 8 / 8 дБи |
| Поляризация | вертикальная |
| Число портов | 1 порт |
| КСВН | 2 / 1,5 / 2 / 1,5 / 1,5 / 1,7 / 1,5 |
| Максимальная мощность на порт | 350 Вт |
| Волновое сопротивление | 50 Ом |
| Параметр | Значение |
|---|---|
| Разъём | N (розетка) |
| Габариты | 90 × 100 × 260 |
| Масса | ≤1,5 |
| Крепление | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM AM-694/6425-8,5 | 694–790 / 790–960 / 1350–1710 / 1710–2700 / 2700–3300 / 3300–4900 / 4900–6425 | 5 / 5 / 6 / 6 / 8,5 / 8 / 8 | 1 | вертикальная | уточняйте у менеджера | 350 | N (розетка) | 90 × 100 × 260 | ≤1,5 |
Параметры, не указанные в таблице, — уточняйте у менеджера.
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM AM-694/6425-8,5 работает в полосах 694–960 / 1350–6425 МГц: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; BeiDou B1; GPS L1 / Galileo E1; ГЛОНАСС L1; сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41 и др.). Транспорт, мобильные и носимые станции, M2M-терминалы.
Антенна КАДАММ AM-694/6425-8,5 выбранного исполнения, комплект крепления — уточняйте у менеджера.
Рабочие полосы KADAMM AM-694/6425-8,5 — 694–960 / 1350–6425 МГц — перекрывают диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM AM-694/6425-8,5 — N (розетка); поляризация — вертикальная.
У KADAMM AM-694/6425-8,5 крепление: уточняйте у менеджера, масса ≤1,5.
Разъём и длина кабельного вывода — по заказу; уточняйте у менеджера.
Артикул для заказа — KADAMM AM-694/6425-8,5, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AM-694/6425-8,5 могут уточняться без уведомления.
Поставляем KADAMM AM-694/6425-8,5 — мобильная антенна 694–790 / 790–960 / 1350–1710 / 1710–2700 / 2700–3300 / 3300–4900 / 4900–6425 МГц, 8,5 дБи, 1 порт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
