Зачем антенна GPS связисту
В сетях связи антенна GPS нужна не для навигации, а для точного времени. Базовые станции LTE и 5G в режиме TDD должны переключаться на приём и передачу синхронно с соседями, иначе они мешают друг другу. Эталон времени — метка 1PPS (один импульс в секунду), которую приёмник формирует по сигналам спутников. Поэтому антенна GPS стоит на крыше почти каждой аппаратной, у малых сот и у систем точного времени. Вторая большая область — транспорт и терминалы: мониторинг автопарка, тахографы, телематика, где антенна ГНСС часто объединена с сотовой в одном корпусе.
| Задача | Что важно | Что брать |
|---|---|---|
| Синхронизация базовой станции, 1PPS | Стабильный приём, грозозащита, длинный кабель до аппаратной | Антенна GPS с МШУ 38 дБ, IP67, при необходимости — линейный усилитель |
| Готовая метка времени без приёмника в стойке | Выход 1PPS и данных, питание по кабелю | Антенна со встроенным приёмником синхронизации |
| Транспорт, терминал, телематика | Компактность, врезной монтаж, короткий кабель | Компактная активная антенна с МШУ 25–26 дБ |
| Терминал с сотовым каналом | Одна антенна на GPS и связь | Комбинированная антенна GPS + 4G |
Частоты систем: GPS, ГЛОНАСС, BeiDou
Все глобальные навигационные системы (ГНСС) работают в L-диапазоне, но на разных частотах. Антенна рассчитана на полосу, и узкополосная антенна GPS L1 — самая распространённая — принимает только GPS и системы, совпадающие с ним по частоте.
| Система | Сигнал | Частота |
|---|---|---|
| GPS (США) | L1 C/A | 1575,42 МГц |
| ГЛОНАСС (Россия) | L1 | 1598–1606 МГц (частотное разделение) |
| BeiDou (Китай) | B1 | 1561,098 МГц |
| Galileo (Евросоюз) | E1 | 1575,42 МГц — совпадает с GPS L1 |
| GPS, Galileo | L5 / E5a | 1176,45 МГц |
Отсюда практическое правило: для синхронизации базовой станции по GPS достаточно антенны GPS L1. Если приёмник работает по нескольким системам, антенна должна перекрывать их полосы: например, KADAMM GNSS-L1B1-38 принимает GPS L1 и BeiDou B1. Антенну под приём ГЛОНАСС подбирают по полосе 1598–1606 МГц — по ней уточняйте у менеджера. Линейные усилители ГНСС KADAMM GNSS-AMP-L1-22 (1555–1620 МГц) и KADAMM GNSS-AMP-L1L5-22 (1559–1607 и 1166–1279 МГц) перекрывают и полосу ГЛОНАСС L1.
Надпись «ГЛОНАСС/GPS» на приёмнике не означает, что подойдёт любая антенна GPS. Смотрите на полосу частот антенны: GPS L1 1575,42 МГц не включает ГЛОНАСС 1598–1606 МГц.
Активная антенна: зачем усилитель в корпусе
Сигнал спутников настолько слаб, что потери в кабеле нельзя оставлять «на потом». Если усилить сигнал только в приёмнике, вместе с ним усилится шум, набранный в кабеле, и чувствительность упадёт. Поэтому МШУ ставят прямо в антенну: он поднимает сигнал на 25–38 дБ до кабеля, и дальнейшие потери почти не влияют на отношение сигнал/шум. Питание усилителя — постоянное напряжение 3–6 В, которое приёмник подаёт по центральной жиле того же кабеля.
- Коэффициент усиления МШУ — сколько дБ добавляет антенна. У стационарных моделей КАДАММ (KADAMM) — 38 дБ, у компактных для транспорта — 25–26 дБ.
- Коэффициент шума — чем меньше, тем выше чувствительность. У линейного усилителя KADAMM GNSS-AMP-L1-22 — не более 2 дБ.
- Питание по кабелю — 4–6 В у стационарных антенн GPS L1: проверьте, что приёмник выдаёт напряжение в этом диапазоне.
- Поляризация — правая круговая (RHCP), как у сигналов спутников.
- Диаграмма — широкая, около 110°: антенна видит почти всё небо.
Как подобрать усиление под длину кабеля
Считают просто: потери кабеля на 1,6 ГГц умножают на длину и сравнивают с усилением МШУ. После кабеля на входе приёмника должен остаться запас, но и перегружать вход не нужно — допустимый диапазон указан в документации приёмника.
| Трасса | Что ставить | Модели |
|---|---|---|
| Транспорт, терминал: кабель несколько метров | Компактная антенна с МШУ 25–26 дБ | KADAMM GPS-L1-25S · KADAMM GNSS-L1-26RF |
| Аппаратная, крыша: десятки метров | Антенна с МШУ 38 дБ | KADAMM GPS-L1-38P5 · KADAMM GPS-L1-38T |
| Длинная трасса или делитель на несколько приёмников | Антенна 38 дБ + линейный усилитель 22 дБ | KADAMM GNSS-AMP-L1-22 · KADAMM GNSS-AMP-L1L5-22 |

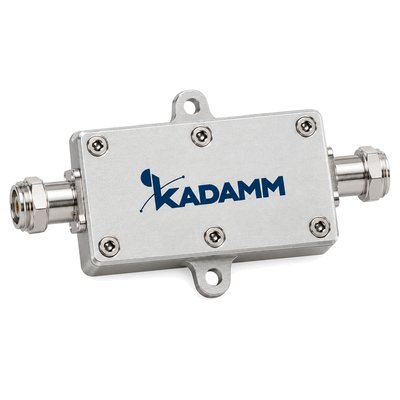

Линейный усилитель ставят в разрыв кабеля там, где уровень сигнала ещё высок, и питают его, как и антенну, по кабелю. У KADAMM GNSS-AMP-L1-22 усиление 22 ± 2,5 дБ, у KADAMM GNSS-AMP-L1L5-22 — 22 ± 3 дБ, у обоих встроена грозозащита 5 кА.
Если сигнал делится на несколько приёмников, учитывайте потери делителя (около 3 дБ на каждое деление пополам) — их компенсирует тот же линейный усилитель.
Антенна со встроенным приёмником синхронизации
Иногда удобнее получить от антенны не радиосигнал, а готовое время. KADAMM GPS-RX-T1 содержит приёмник и выдаёт метку 1PPS с точностью ±20 нс (1σ) и данные по интерфейсу RS-422. Питание 5–36 В, потребление не более 2 Вт, корпус IP67. Такой вариант избавляет от длинного ВЧ-кабеля: до стойки идёт обычная линия RS-422, которая не боится потерь на высокой частоте.
Установка и грозозащита
- Открытое небо. Над антенной не должно быть стен, мачт и навесов; чем больше видимого неба, тем больше спутников и тем стабильнее метка времени.
- Подальше от передатчиков. Не ставьте антенну GPS в луч секторных антенн и рядом с антеннами радиорелейных линий: сильный внеполосный сигнал перегружает МШУ.
- Крепление. На трубу через установочную трубу или хомут: KADAMM GPS-L1-38T — с установочной трубой, KADAMM GPS-L1-38C — с хомутом на трубу.
- Грозозащита. KADAMM GPS-L1-38P5 и KADAMM GPS-L1-38P8 имеют встроенную грозозащиту 5 и 8 кА; грозоразрядник на вводе кабеля в здание и заземление мачты всё равно обязательны.
- Герметизация. Разъём N на улице закрывают гидроизоляционной лентой.
Все антенны и усилители — в разделе навигационные (GPS/Глонасс) антенны. Антенны базовых станций, рядом с которыми работает антенна GPS, — в разделе антенны BTS.
Антенна GPS для транспорта и терминалов

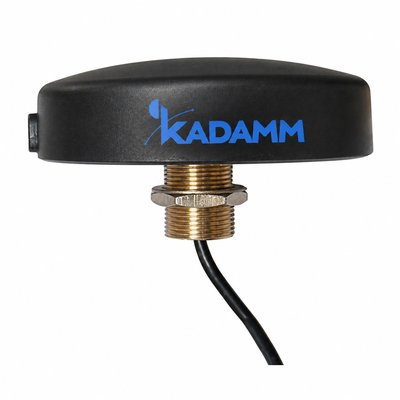

В машине и в терминале кабель короткий, поэтому хватает компактной антенны с МШУ 25–26 дБ. KADAMM GPS-L1-25S крепится винтом, KADAMM GNSS-L1-26RF — врезная на шпильке M18, у неё кроме порта GPS есть сквозной порт связи 0–1000 МГц для штыревой антенны. Если в терминале есть и сотовый модем, удобна комбинированная KADAMM GNSS-L1-4G: GPS L1 и связь 806–960 / 1710–2170 МГц в одном корпусе. Автомобильные антенны для раций и сотовой связи — в разделе автомобильные антенны.
Проверка после монтажа
Правильно установленная антенна GPS видит большую часть неба сразу после включения. Проверка занимает несколько минут и избавляет от вызова на объект повторно.
- Число спутников. Приёмник должен видеть десяток и больше спутников; если их мало, антенна в тени или кабель теряет сигнал.
- Отношение сигнал/шум. У большинства спутников оно должно быть ровным; провалы по одной стороне горизонта говорят о препятствии с этой стороны.
- Ток антенны. Приёмник или тестер показывает, что МШУ потребляет ток: если тока нет, разорвана цепь питания или кабель замкнут.
- Время до фиксации. Холодный старт стационарного приёмника — минуты; если синхронизация не наступает долго, проверяют установку и кабель.
- Стабильность метки 1PPS. Для базовой станции смотрят журнал синхронизации за сутки: потери синхронизации указывают на тень или помехи.
Если антенна стоит рядом с передающими антеннами базовой станции или радиорелейной линии, проверку повторяют при работающих передатчиках: помеха от них появляется только под нагрузкой.
Частые ошибки
- Пассивная антенна на длинном кабеле. Сигнал теряется в кабеле раньше, чем доходит до приёмника.
- Антенна GPS L1 для приёма ГЛОНАСС. Полоса не та — спутников ГЛОНАСС приёмник не увидит.
- Нет питания на кабеле. У приёмника отключено питание антенны, МШУ не работает.
- Антенна в тени. Под навесом, у стены или в луче передающей антенны метка 1PPS нестабильна.
- Нет грозозащиты. Антенна на крыше — первая цель для наведённого разряда.
