Активная приёмная антенна GPS L1 для синхронизации базовых станций и систем точного времени: встроенный малошумящий усилитель 34 дБ с предфильтром, общее усиление 38 дБ, круговая правая поляризация, питание 4–6 В по кабелю.

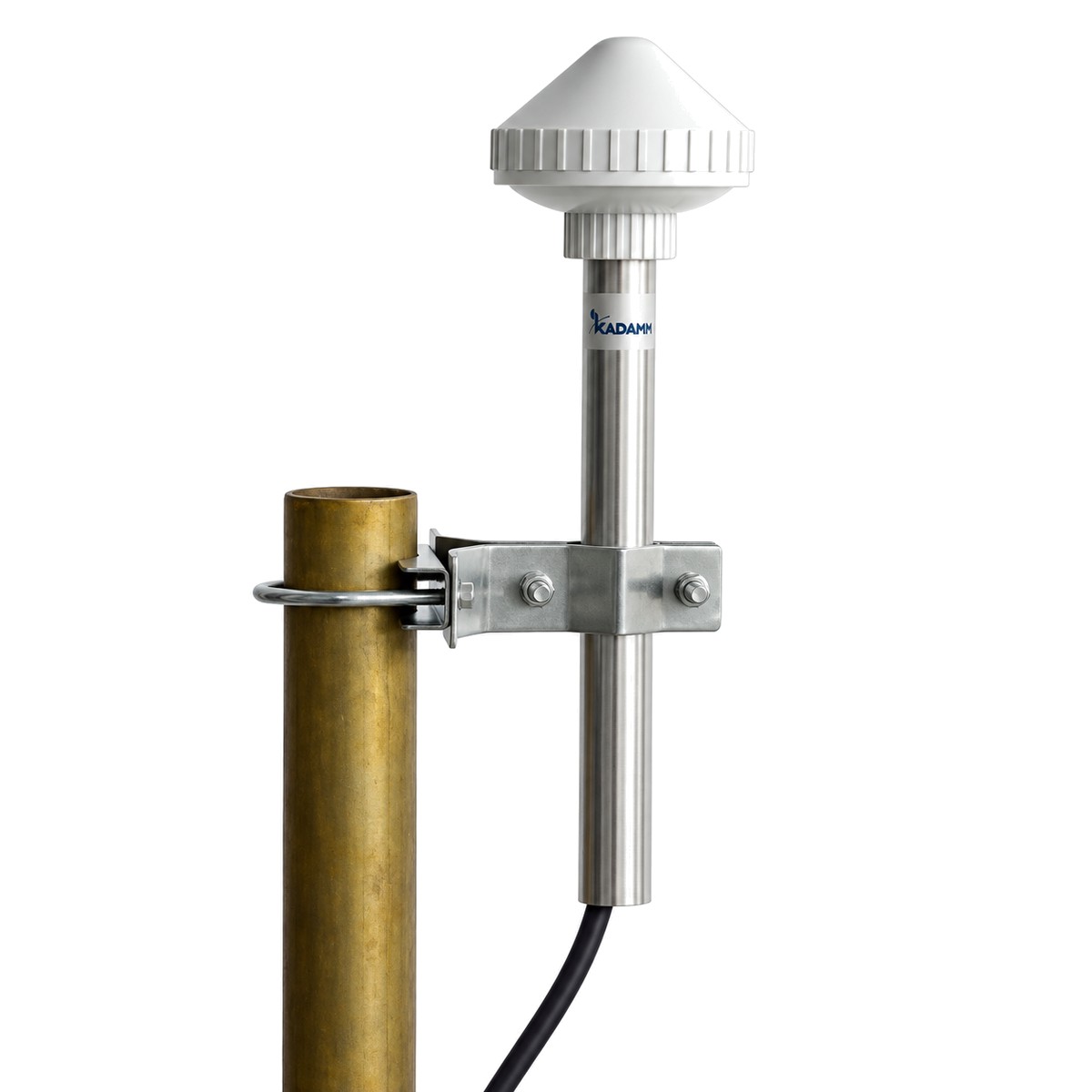

Антенна КАДАММ GPS-L1-38T — активная приёмная антенна сигнала GPS L1 (1575,42 МГц) для синхронизации базовых станций сотовой связи, систем единого времени и навигационного оборудования. Пассивный керамический элемент с круговой правой поляризацией (4 дБи) работает на встроенный малошумящий усилитель с предфильтром: общее усиление 38 ± 2 дБ, коэффициент шума МШУ 1,8 дБ типично.
Широкое подавление внеполосных сигналов защищает приёмник от помех соседних передатчиков на той же мачте, в том числе от мощных сигналов базовых станций: при помехе 0 дБм в 100 МГц от полосы усиление МШУ падает не более чем на 2 дБ. Питание 4–6 В DC подаётся по ВЧ-кабелю от приёмника, ток не более 45 мА; разъём N (розетка).
| Параметр | Значение |
|---|---|
| Рабочая частота | 1575,42 ± 5 МГц (GPS L1) |
| Усиление (антенна + МШУ) | 38 ± 2 дБ |
| КСВН выхода | ≤2,5 |
| Поляризация | Круговая правая (RHCP) |
| Ширина ДН по уровню −3 дБ | 110 ± 10° |
| Коэффициент эллиптичности (осевое отношение) | <5 дБ |
| Подавление вне полосы (f0 ± 30 / 50 / 100 МГц) | 12 / 35 / 70 дБ, не менее |
| Отношение вперёд/назад | >10 дБ |
| Выходное сопротивление | 50 Ом |
| Питание | 4–6 В DC по ВЧ-кабелю (центральная жила «+») |
| Ток потребления | <45 мА |
| МШУ: усиление | 34 ± 2 дБ |
| МШУ: неравномерность в полосе | <1 дБ (1575,42 ± 1,023 МГц); <2 дБ (±5 МГц) |
| МШУ: коэффициент шума | 1,8 дБ типично, не более 2,5 дБ |
| МШУ: выходная точка сжатия 1 дБ | >0 дБм |
| Пассивный элемент: полоса / КСВН / усиление | ≥10 МГц / ≤1,5 / 4 дБи |
| Наработка на отказ | >100 000 ч |
| Защита от электростатики | IEC 61000-4-2, класс 3 |
| Грозозащита | 8/20 мкс, 5 кА (IEC 61000-4-5) |
| Параметр | Значение |
|---|---|
| Разъём | N, розетка |
| Размеры (диаметр × высота) | Ø100 × 107 ± 2 мм (без монтажного узла) |
| Масса | 0,4 ± 0,1 кг |
| Материал радома | ASA (атмосферостойкий пластик) |
| Рабочая температура | −40…+75 °C |
| Ветровая стойкость | 140 км/ч |
| Крепление | установочная труба и хомут на мачту (U-образная скоба) |
Приём сигнала GPS для синхронизации базовых станций LTE/5G (особенно TDD), систем единого времени (серверы NTP/PTP), энергетики и телекоммуникационных узлов; навигационные и мониторинговые системы на открытых площадках.
Антенна, установочная труба, кронштейн, U-образная скоба, болт M6×30, гайки M6 и шайбы (по 3 шт.), инструкция.
| Параметр | GPS-L1-38T | GPS-L1-38C | GNSS-L1-26RF | GPS-L1-25S | GNSS-AMP-L1-22 | GNSS-L1-4G | GPS-RX-T1 | GNSS-L1B1-38 |
|---|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |  |
| Диапазон частот | — | 1575,42 МГц | 1571,42–1579,42 / 0–1000 МГц | 1573,42–1577,42 МГц | 1555–1620 МГц | 1573,42–1577,42 / 806–960 / 1710–2170 МГц | 1575,42 МГц | — |
| Поляризация | — | RHCP | круговая правая (RHCP) | — | — | — | — | RHCP |
| Ширина ДН по уровню −3 дБ | — | 110° | — | — | — | — | — | 110° |
| Коэффициент усиления | — | — | уточняйте у менеджера | 4,5 дБи | — | 4,5 дБи | — | — |
| Тип | антенна GPS L1 с МШУ | антенна GPS L1 с МШУ | антенна ГНСС | антенна ГНСС | линейный усилитель ГНСС 1555–1620 МГц, 22 дБ | антенна ГНСС | антенна GPS со встроенным приёмником, 1PPS, RS-422 | антенна GPS L1 + BeiDou B1 с МШУ |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
У KADAMM GPS-L1-38T — N, розетка; поляризация — rhcp.
У KADAMM GPS-L1-38T крепление: установочная труба и хомут на мачту (U-образная скоба), размеры Ø100 × 107 ± 2 мм (без монтажного узла), масса 0,4 ± 0,1 кг, выдерживает ветер до 140 км/ч.
У KADAMM GPS-L1-38T: тип антенна GPS L1 с МШУ. У KADAMM GNSS-L1-26RF: тип антенна ГНСС.
На мачте базовой станции рядом работают мощные передатчики; без фильтра МШУ перегружается и приёмник теряет спутники. Здесь подавление до 70 дБ в 100 МГц от полосы.
Артикул для заказа — KADAMM GPS-L1-38T, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM GPS-L1-38T могут уточняться без уведомления.
Поставляем KADAMM GPS-L1-38T — антенна GPS L1 1575,42 МГц с малошумящим усилителем, с установочной трубой, N, 38 дБ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
