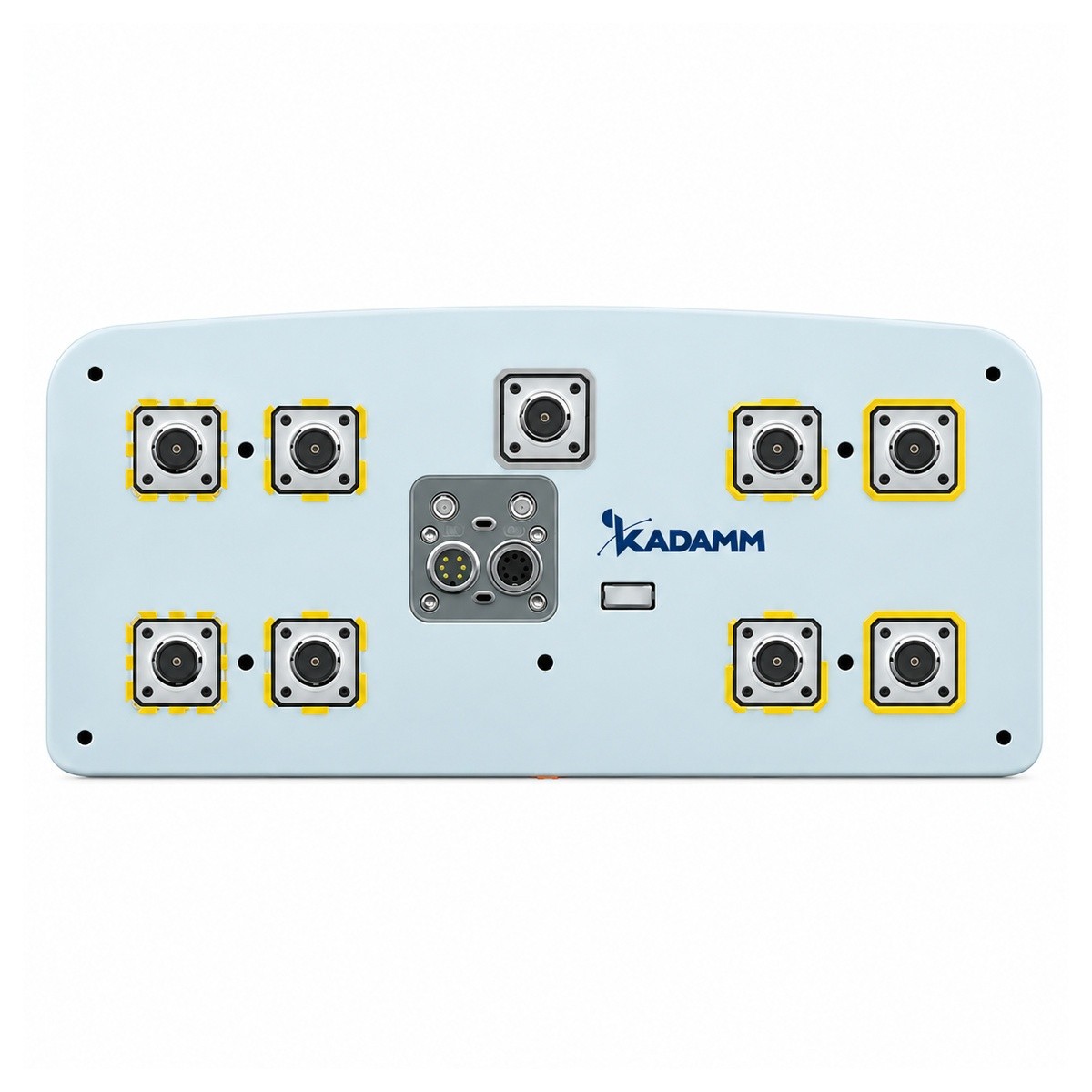

KADAMM APX9-2426-1690IR — секторная антенна базовой станции 2490–2690 МГц, 16,2 дБи, 9 портов

С активными радиоблоками TDD, у которых число трактов совпадает с числом рабочих входов антенны, и с калибровочным входом. Радиоблок задаёт амплитуды и фазы трактов и по калибровочному сигналу выравнивает их, формируя лучи. Совместимость подтверждают по документации на радиоблок: число трактов, диапазон и тип калибровки.

Перемычки между радиоблоком и антенной берут одинаковой длины и одного типа, разъёмы затягивают ключом. Пришлите модель радиоблока и диапазоны — проверим совместимость и подберём комплект перемычек KADAMM. После подключения радиоблок проводит калибровку и сообщает о неисправных трактах.

Широковещательный луч накрывает весь сектор: по нему базовая станция передаёт каналы управления, и любой абонент сектора её слышит. Он широкий, поэтому усиление у него меньше. Ширину этого луча выбирают под сектор, чтобы абоненты на краях тоже слышали каналы управления.

Сервисные лучи узкие и направляются на конкретных абонентов: мощность концентрируется там, где идёт обмен данными, и одновременно можно обслуживать несколько абонентов в разных направлениях. Число одновременных сервисных лучей определяет радиоблок, а не антенна.

Масса панели — 16,4. Эти данные вместе с высотой подвеса и числом антенн на опоре нужны для расчёта трубостойки или мачты на прочность и прогиб. Нагрузку от всех антенн, кабелей и кронштейнов на опоре суммируют, а не считают по одной антенне, и добавляют запас.

Кронштейн рассчитан на трубу по месту. Фидеры крепят к опоре хомутами, чтобы их вес не ложился на разъёмы; панель и опору заземляют. Комплект крепления под вашу опору уточняйте у менеджера. Перед монтажом убедитесь, что опора рассчитана на эту нагрузку с запасом на обледенение.

Рабочие полосы — 2490–2690 МГц. Частоты передачи и приёма каждого радиоблока должны попасть в полосу целиком, с запасом от краёв; диапазоны 3GPP, которые перекрывает антенна, перечислены в таблице на этой странице. Если нужный диапазон в полосу не входит, его добавляют отдельной антенной.

Модели и исполнения отличаются полосами, числом входов и усилением — сравните их в таблице. Пришлите частоты и число радиоблоков на сектор — подберём модель KADAMM. Пришлите частоты и число радиомодулей — подберём модель и проверим, хватит ли входов.

Панель крепят на трубу кронштейном, азимут выставляют по проекту, наклон — электрически или кронштейном. Перемычки к радиоблокам подводят снизу и закрепляют на опоре, чтобы их вес не нагружал разъёмы. Высоту подвеса и азимут берут из проекта, а не по месту — от них зависит зона покрытия.

После монтажа соединения герметизируют, панель и опору заземляют. Для антенн с формированием луча перемычки берут одной длины и типа и проверяют калибровку радиоблока после подключения. После монтажа проверяют КСВН линии и фиксируют результат в паспорте установки.
