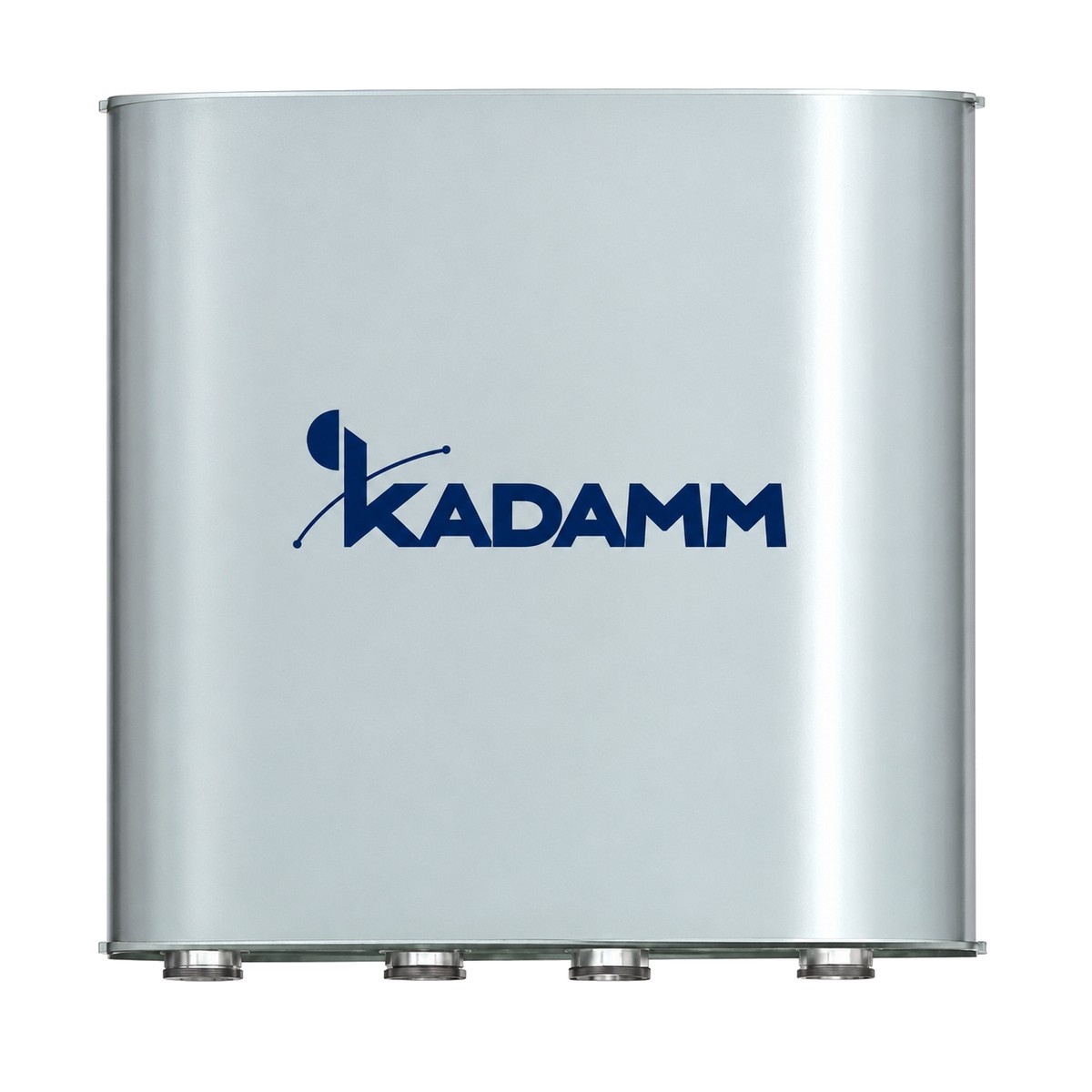

KADAMM K8811135F11 — секторная панельная антенна с фиксированным наклоном 1710–2690 МГц, 2 системы излучателей, 50°, 11 дБи, 4 порта, наклон 0°

KADAMM K8811135F11 — панель для сектора базовой станции сотовой сети (малая сота, фиксированный наклон), полосы 2×1710–2200 / 2×2496–2690 МГц. Главное в цифрах: 4 входа; горизонтальный луч 50°; усиление до 11 дБи.

Конструктивно это вертикальные столбцы излучателей над металлическим экраном-рефлектором в общем кожухе (стеклопластик). Экран отражает излучение вперёд, и вся мощность уходит в один сектор, а тыл и соседние направления остаются почти неосвещёнными. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 420 мм вертикальный луч составляет 50 ± 5°.

Каждый излучатель — пара диполей, повёрнутых на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка не менее 15 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Развязка между входами — не менее 20 дБ.

Форма диаграммы: ширина луча по горизонтали 50° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад не менее 22 дБ — в тыл уходит примерно в 158 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на 17 дБ — меньше перелёта сигнала в дальние соты.

Вертикальный луч широкий — 50 ± 5°, наклон фиксирован (0°): такая панель освещает пространство под собой и рядом, что и нужно малой соте на стене или фонарном столбе — ни регулировки, ни обслуживания она не требует.

Тракт: КСВН не более 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 100 Вт; IM3 не выше −150 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 4 × розетка 4.3-10, вывод снизу. Пассивная интермодуляция важна на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и поднимают шум. Цифра антенны сохраняется для всей линии, только если перемычки и разъёмы того же класса; разъёмы 4.3-10 для этого и созданы — меньше 7/16 и с более стабильным контактом. Излучатели заземлены по постоянному току — статический заряд с антенны уходит на опору.

Корпус и крепление: высота × ширина × глубина 420 × 320 × 105 мм, масса 6 кг, диаметр трубы Ø50–Ø115 мм, рабочая температура −40…+60 °C, предельный ветер 216 км/ч. Масса и площадь панели — исходные данные для расчёта кронштейна и опоры.

Место панели — фасады, стены и опоры освещения, где работает малая сота. По частотам она обслуживает: сети GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR TDD 2600 (диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Одна панель — один сектор; азимут и угол места каждой задают по модели радиопокрытия.

С лучом 50° — стандартная трёхсекторная схема для городской и пригородной застройки, посёлков и промышленных площадок: три панели на опоре закрывают круг, ёмкость делится поровну между секторами.

Несколько систем излучателей в одном корпусе выручают при модернизации сайта: одна панель заменяет две–три старые, на опоре освобождается место, снижается ветровая нагрузка, а оборудование разных диапазонов или операторов подключается к своим входам.

Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 2×1710–2200 / 2×2496–2690 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.

Входы. 4 входа; двухтрактный радиомодуль (2T2R) занимает пару входов ±45° одной системы.

Ширина луча. 50° — под схему секторизации сайта: 65° на три сектора, 33° на шесть или на вытянутую зону, 90° на широкий сектор малой соты.

Тракт. Мощность на вход — до 100 Вт. Низкая IM3 всей линии получается только с перемычками и разъёмами того же класса.

Опора. Кронштейн и труба Ø50–Ø115 мм — под массу 6 кг и ветровую нагрузку.

Антенна КАДАММ K8811135F11, монтажный комплект на трубу Ø50–Ø115 мм.
