Сначала о терминах: какая антенна нужна
Словом «антенна сотовой связи» называют две совершенно разные вещи. Первая — антенна абонентской стороны: наружная антенна репитера или роутера, её выбирают по одному диапазону и усилению. Вторая — антенна базовой станции: панель на мачте, которая формирует сектор сети оператора. Эта статья про вторую.
Панельная и секторная — это одно и то же
Панельная антенна — описание конструкции: плоское полотно излучателей за радомом. Секторная — описание задачи: сформировать сектор шириной 65° (реже 33° или 90°). Для антенн базовых станций это один и тот же тип изделия, поэтому в каталоге они и называются секторными панельными.
Если нужна антенна для репитера
Тогда вам не сюда: для донорского канала усилителя берут логопериодическую антенну на все диапазоны сразу или директорную Yagi под один диапазон. Секторная панель рассчитана на передатчик базовой станции и в схеме с репитером избыточна.
Шаг 1. Посчитайте слои сектора
Слой — это одна частотная полоса, которую обслуживает свой радиомодуль: LTE-800, GSM-900, LTE-1800, UMTS-2100, LTE-2600 и так далее. В антенне каждому слою соответствует излучающая система, а каждая система с кросс-поляризацией ±45° выводит наружу два порта.
Отсюда простое правило: число портов = число систем × 2. Панель «на восемь портов» — это четыре системы, а какие именно диапазоны в них живут, написано в карточке модели.

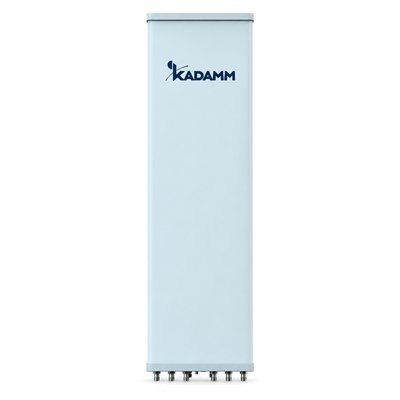

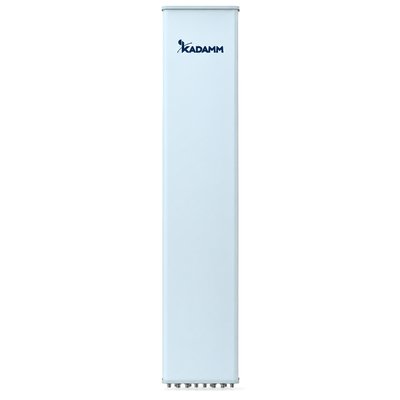

| Что на секторе | Систем | Портов | Раздел каталога |
|---|---|---|---|
| Один слой, добавляем ёмкость к работающей площадке | 1 | 2 | 2 порта |
| Покрытие плюс ёмкость: низкий и высокий диапазоны | 2 | 4 | 4 порта |
| Типовая городская площадка 2G/3G/4G | 3 | 6 | 6 портов |
| MIMO 4×4 и в низком, и в высоком диапазоне | 4 | 8 | 8 портов |
| Все слои одного оператора с запасом | 5–6 | 10–12 | 10–12 портов |
| Две сети на одной опоре | 7–8 | 14–16 | 14–16 портов |
| Три сети или максимальный запас | 10 | 20 | 20 портов |
Порты одного диапазона и порты разных диапазонов — это разные вещи: четыре порта в одной полосе дают MIMO 4×4, а четыре порта в двух полосах — по MIMO 2×2 в каждой. Подробно с примерами — в статье про MIMO 2x2 и 4x4.
Шаг 2. Усиление и ширина луча
Усиление панели определяется высотой полотна: чем длиннее вертикальная решётка излучателей, тем уже луч в вертикальной плоскости и тем больше усиление. Ширина луча по горизонтали при этом остаётся стандартной — 65°.
| Высота полотна | Усиление | Куда ставят | Примеры моделей |
|---|---|---|---|
| около 1,4 м | 15 дБи | Плотная застройка, малый радиус, ограничения по нагрузке | KADAMM K801172715 · KADAMM K802172715 |
| около 2,0 м | 17–18,5 дБи | Типовой городской и пригородный сектор | KADAMM K801172718 · KADAMM K803172719 |
| 2,6–2,7 м | 19–20,5 дБи | Пригород, трассы, вытянутые зоны | KADAMM K801172720 · KADAMM K802172720 |
Когда нужен луч 33°, а не 65°
Если на опоре шесть секторов вместо трёх или зона вытянута вдоль дороги, берут исполнения с узким лучом: например KADAMM K17272133v2 с усилением 20,5 дБи. Тот же приём в другом виде — многолучевые панели, где одно полотно формирует несколько лучей по 33° с независимыми портами: KADAMM K832172720 даёт два луча и 20 дБи.
Высокое усиление — это узкий луч в вертикальной плоскости. Панель на 20 дБи, поставленная на высокую мачту без правильного наклона, «перестреливает» ближнюю зону: абоненты у подножия остаются без сигнала.
Шаг 3. Наклон и способ им управлять
Наклон луча вниз (down-tilt) — главный инструмент управления зоной после установки. Он бывает механический (кронштейном) и электрический (сдвигом фаз в полотне). Электрический предпочтительнее: диаграмма опускается равномерно во все стороны, а не заваливается вбок.
RET или фиксированный наклон
- Регулируемый электрический наклон с блоком RET — для площадок, которые оптимизируют: угол задаётся по AISG 2.0 из центра управления, без подъёма на мачту. Пределы у моделей каталога — примерно 2–14° в зависимости от системы и высоты полотна.
- Фиксированный наклон — для малых сот и точек с неизменной геометрией: панель легче и дешевле в обслуживании, но перенастроить угол дистанционно нельзя.
- Отдельный RET на каждую систему. В многодиапазонной панели у каждого слоя свой наклон: низкий диапазон обычно опускают меньше, чем высокий.
Блоки управления — встраиваемые и внешние — в разделе блоков RET; там же ручные пульты для пусконаладки, когда контроллер ещё не подключён. Как именно выставляют азимут и углы на площадке, разобрано в статье о юстировке антенны и настройке наклона.
Шаг 4. Что проверить до заказа
- Ветровая нагрузка и диаметр трубы. Панель на 12–20 портов шире и тяжелее четырёхпортовой; допустимую нагрузку опоры сверяют с карточкой модели.
- Число фидеров. Двадцать портов — двадцать кабелей. Иногда дешевле поставить радиомодули у антенны, чем тянуть трассу.
- Разъёмы. В секторных панелях каталога — 4.3-10 female; тип разъёма влияет на выбор джамперов и на интермодуляцию.
- Интермодуляция и развязка. IM3 не выше −150 дБн и развязка между системами 28–30 дБ — то, что позволяет держать несколько несущих и нескольких операторов на одной панели.
- Что идёт в комплект. Кронштейн, блоки RET, заземление и грозозащита заказываются вместе с антенной, иначе монтаж встанет.
Полный перечень того, что нужно в тракт после выбора антенны, собран в статье про сборку АФУ базовой станции, а расчёт количества — в спецификации фидерной линии.
Особые случаи
5G на 3,5 ГГц
Если радиомодуль обычный, слой закрывает пассивная панель с четырьмя системами 3300–3800 МГц: KADAMM K804333818, 17,3 дБи. Если модуль поддерживает формирование луча — нужен массив с калибровочным портом из раздела антенн с формированием луча, а когда на опоре нет места под вторую позицию — комбинированная панель TDD + FDD.
Стадионы и плотные зоны
Когда сектор перегружен, а новую площадку согласовать нельзя, ставят многолучевую панель: она делит сектор на два–пять узких лучей, и каждый работает как отдельная сота.
Малые соты и нестандартные опоры
Для столбов освещения, фасадов и кампусов есть компактные панели с фиксированным наклоном и специальные исполнения — например ненаправленная KADAMM K81802756T на 800–2690 МГц с усилением 5–6 дБи для кругового покрытия небольшой территории.
Пять ошибок, из-за которых берут не ту панель
- Выбирают усиление, не глядя на высоту подвеса. Панель 20 дБи на мачте 50 м без правильного наклона светит за горизонт, а двор под мачтой остаётся без сигнала. Усиление всегда рассматривают в паре с наклоном и высотой.
- Считают порты, не считая полосы. «Восемь портов» может означать и MIMO 4×4 в двух диапазонах, и четыре независимых слоя по 2×2. Это разные антенны для разных задач.
- Заказывают панель на 12–20 портов, не проверив трассу. Двадцать портов — двадцать фидеров и заметная парусность; кабельный канал и опора должны это выдержать.
- Отказываются от RET на площадке, которую будут оптимизировать. Каждая последующая подстройка наклона превращается в выезд бригады с подъёмом на мачту.
- Путают антенну базовой станции с антенной репитера. Секторную панель ставят к передатчику БС; для усилителя сигнала нужна донорская направленная антенна другого класса.
| Сценарий площадки | Что брать | Модель |
|---|---|---|
| Добавить ёмкость 1800–2600 на работающей площадке | 2 порта, 18 дБи | KADAMM K801172718 |
| Новый сектор: покрытие плюс ёмкость | 4 порта, две системы | KADAMM K802172718 |

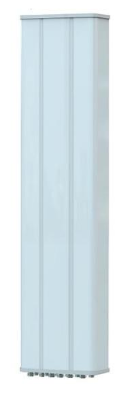

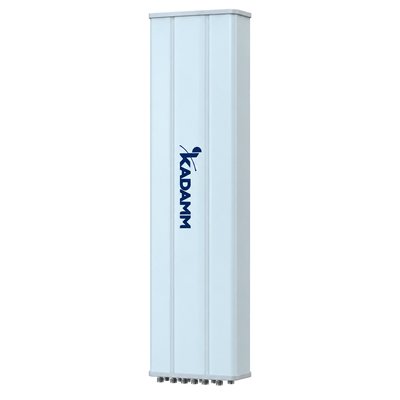

| Городская площадка 2G/3G/4G | 6 портов, три системы | KADAMM K803172719 |
| MIMO 4×4 в высоком диапазоне, максимум ёмкости | 8 портов, 20 дБи | KADAMM K804172720 |
| Две сети на одной опоре | 16 портов, восемь систем | KADAMM K808702702 |
| Стадион, площадь, перегруженный сектор | Многолучевая панель, луч 33° | KADAMM K832172720 |
