KADAMM K808702702 — восьмидиапазонная секторная антенна 2×694–960 / 2×1710–2170 / 2×2490–2690 / 2×1427–1518 / 2×1710–2690 МГц, RET
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
KADAMM K808702702 — восьмидиапазонная секторная панельная антенна 2×694–960 / 2×1710–2170 / 2×2490–2690 / 2×1427–1518 / 2×1710–2690 МГц, 65°/65°/65°/65°, 17,8 дБи, 16 портов, встроенный RET
Панельная секторная антенна базовых станций с излучающими системами 2×694–960 МГц, 2×1710–2170 МГц, 2×2490–2690 МГц и 2×1427–2690 МГц и кросс-поляризацией ±45°. Электрический наклон 2–14° / 2–12° регулируется дистанционно по AISG 2.0, блок RET в комплекте.
О модели
Антенна КАДАММ K808702702 — восьмидиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с излучающими системами 2×694–960 МГц, 2×1710–2170 МГц, 2×2490–2690 МГц и 2×1427–2690 МГц, кросс-поляризацией ±45° и 16 портами. Рабочие полосы перекрывают LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600 (диапазоны 3GPP B28, B20, B5, B8, B3, B1, B40, B7, B38, B41), что позволяет подключить радиомодули с MIMO 2×2 в каждой системе, MIMO 4×4 при объединении парных систем.
Коэффициент усиления 14–14,8 / 16,5–16,8 / 17,5 / 16–17,8 дБи по поддиапазонам при высоте полотна 1499 мм, ширина луча в вертикальной плоскости 13,6–16,3 / 6,5–7,4 / 4,8 / 4,8–8,3°. Электрический наклон 2–14° / 2–12° задаётся дистанционно блоком RET по протоколу AISG 2.0 (блок входит в комплект); механический наклон 0–15°. КСВН не более 1,5.
Диаграммы направленности
горизонтальная и вертикальная плоскости
горизонтальная и вертикальная плоскости
горизонтальная и вертикальная плоскости
горизонтальная и вертикальная плоскости

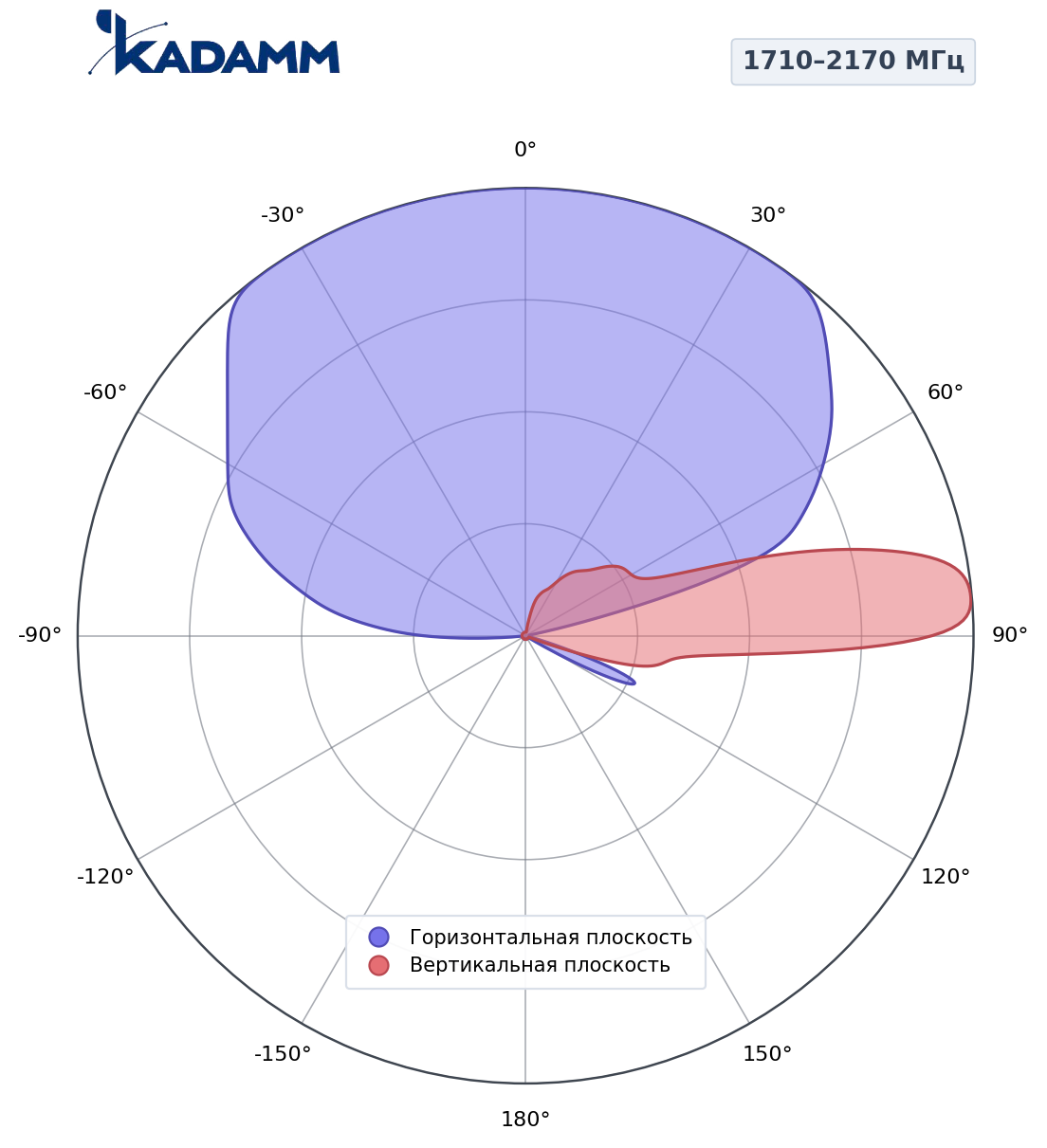

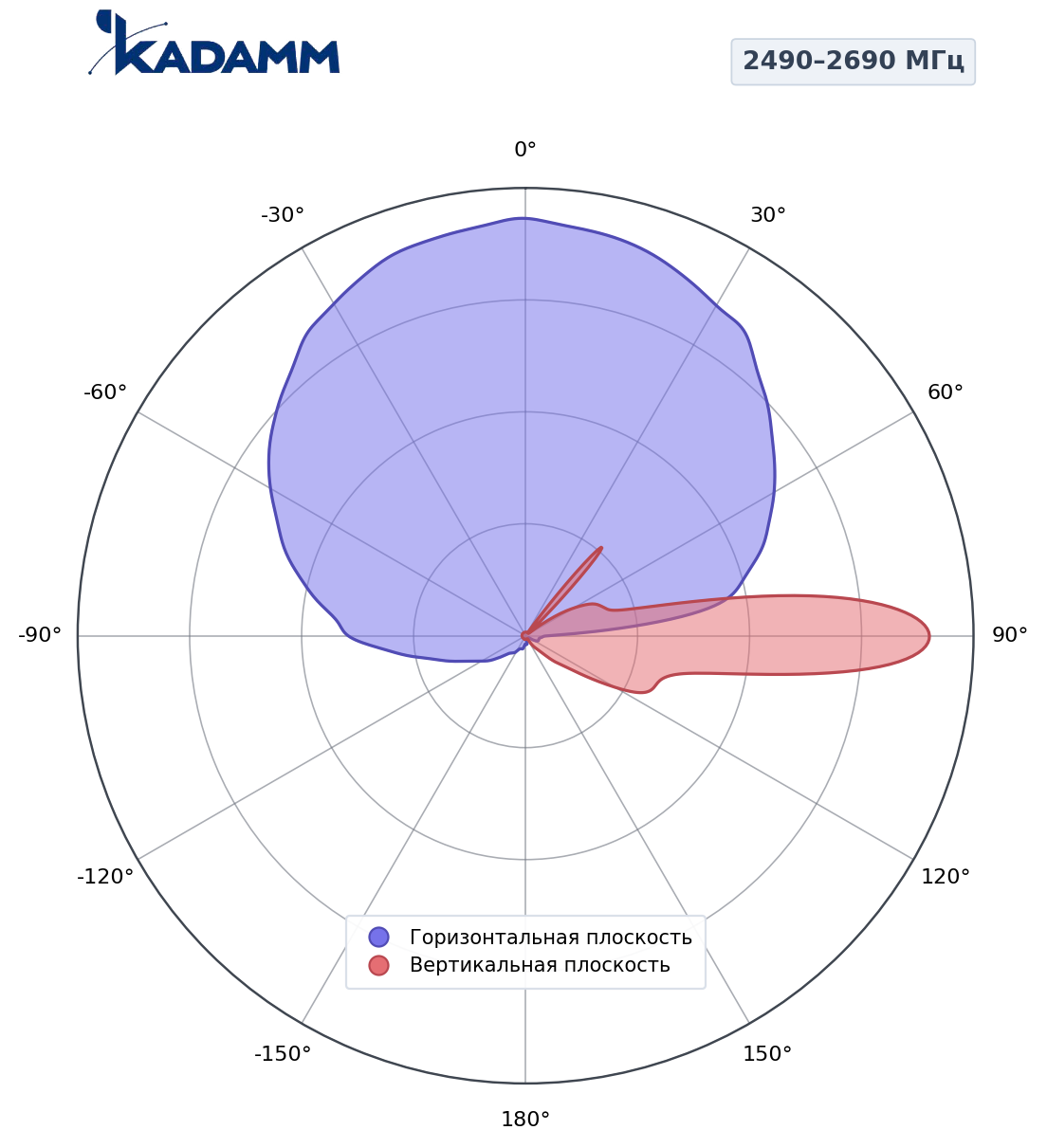

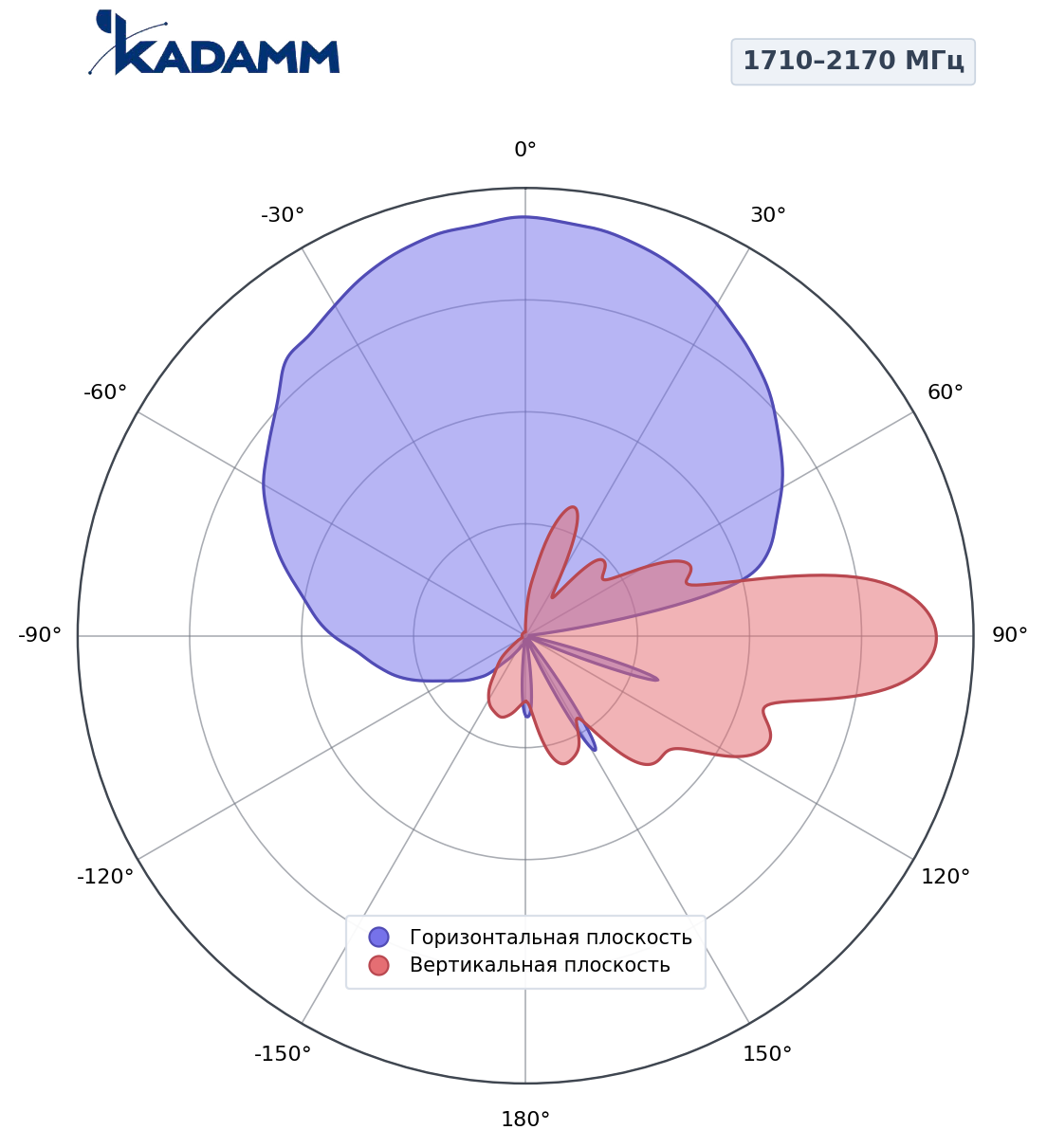

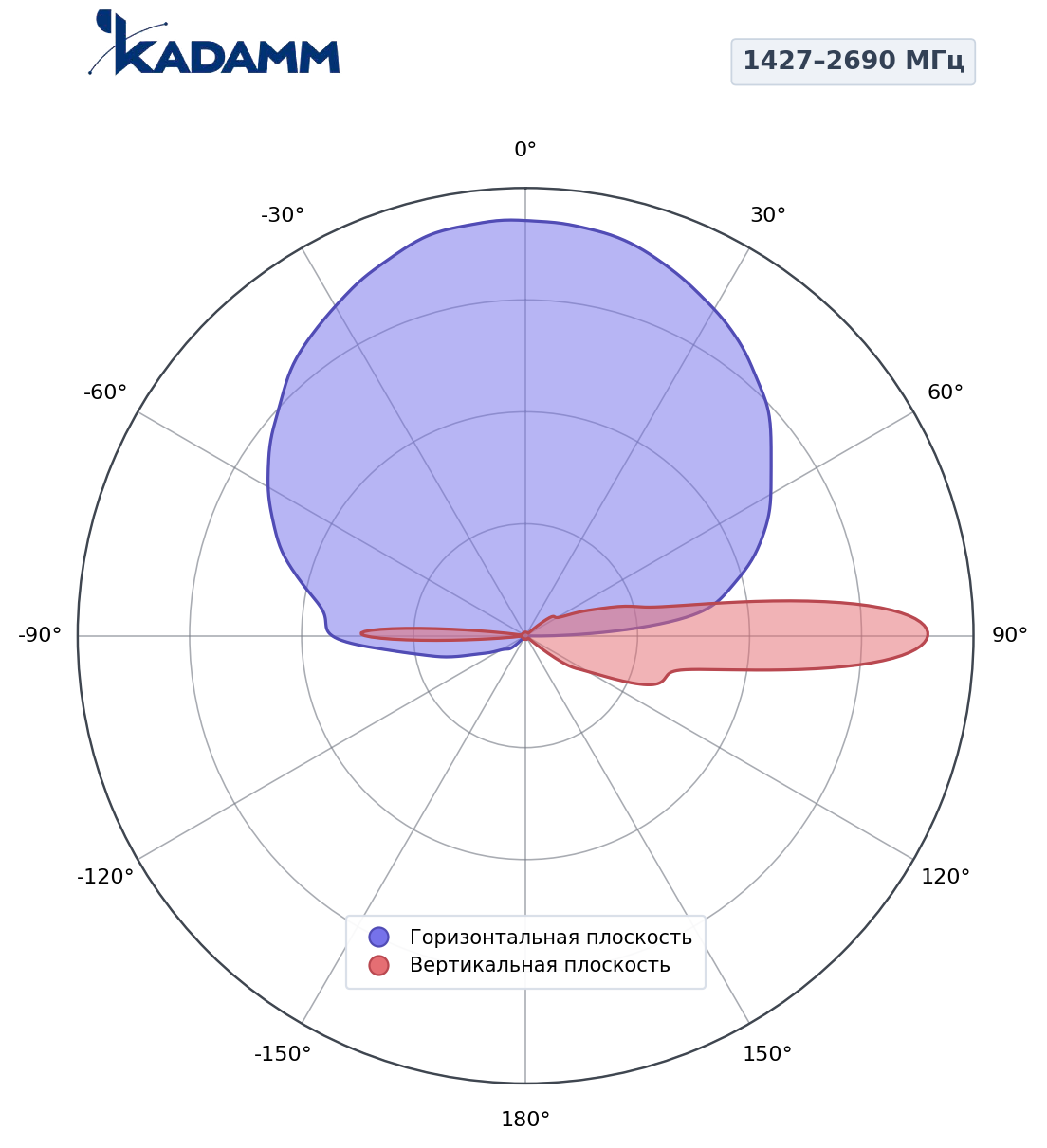

Нормированные диаграммы направленности в полярных координатах по рабочим диапазонам антенны. Синим — горизонтальная плоскость, красным — вертикальная.
Ключевые особенности
Электрические характеристики
Массив R1/R2: 2×694–960 МГц
| Параметр | 694–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ± 45° | |||
| Усиление при среднем наклоне, дБи | 14,0 | 14,3 | 14,5 | 14,8 |
| Усиление во всём диапазоне наклонов, дБи | 13,7 ± 0,5 | 14,1 ± 0,5 | 14,3 ± 0,5 | 14,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 6° | 64 ± 6° | 63 ± 5° | 61 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 16,3 ± 1,2° | 14,8 ± 0,7° | 14,1 ± 0,7° | 13,6 ± 0,8° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >22 | >23 | >24 | >24 |
| Поляризационная развязка (кроссполяризационная), дБ | >16 | >18 | >18 | >17 |
| Подавление первого бокового лепестка, дБ | >15 | >16 | >16 | >15 |
| Электрический наклон | 2–14° | |||
| КСВН | <1,5 | |||
| Развязка между входами одной системы, дБ | >25 | |||
| Развязка между входами разных систем, дБ | >25 (R1//R2) >28 (others) | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 дБн | |||
| Входное сопротивление (импеданс) | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току (DC Ground) | |||
Массив B1/B2: 2×1710–2170 МГц
| Параметр | 1710–1920 МГц | 1920–2170 МГц |
|---|---|---|
| Поляризация | ± 45° | |
| Усиление при среднем наклоне, дБи | 16,5 | 16,8 |
| Усиление во всём диапазоне наклонов, дБи | 16,2 ± 0,5 | 16,6 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 5° | 66 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,4 ± 0,5° | 6,5 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >26 | >26 |
| Поляризационная развязка (кроссполяризационная), дБ | >16 | >16 |
| Подавление первого бокового лепестка, дБ | >15 | >15 |
| Электрический наклон | 2–12° | |
| КСВН | <1,5 | |
| Развязка между входами одной системы, дБ | >25 | |
| Развязка между входами разных систем, дБ | >28 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 дБн | |
| Входное сопротивление (импеданс) | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |
| Грозозащита | Заземление по постоянному току (DC Ground) | |
Массив Y2/Y3: 2×2490–2690 МГц
| Параметр | 2490–2690 МГц |
|---|---|
| Поляризация | ± 45° |
| Усиление при среднем наклоне, дБи | 17,5 |
| Усиление во всём диапазоне наклонов, дБи | 17,2 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 58 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 4,8 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >25 |
| Поляризационная развязка (кроссполяризационная), дБ | >16 |
| Подавление первого бокового лепестка, дБ | >15 |
| Электрический наклон | 2–12° |
| КСВН | <1,5 |
| Развязка между входами одной системы, дБ | >25 |
| Развязка между входами разных систем, дБ | >28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 дБн |
| Входное сопротивление (импеданс) | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 200 Вт |
| Грозозащита | Заземление по постоянному току (DC Ground) |
Массив Y1/Y4: 2×1427–2690 МГц
| Параметр | 1427–1518 МГц | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Поляризация | ± 45° | ||||
| Усиление при среднем наклоне, дБи | 16 | 16,7 | 17,2 | 17,8 | 17,5 |
| Усиление во всём диапазоне наклонов, дБи | 15,9 ± 0,4 | 16,6 ± 0,4 | 17 ± 0,6 | 17,5 ± 0,8 | 17,2 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 63 ± 5° | 65 ± 6° | 63 ± 5° | 60 ± 5° | 59 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,3 ± 0,5° | 6,6 ± 0,6° | 5,9 ± 0,5° | 5,4 ± 0,4° | 4,8 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >26 | >26 | >25 | >24 | >24 |
| Поляризационная развязка (кроссполяризационная), дБ | >20 | >20 | >20 | >19 | >18 |
| Подавление первого бокового лепестка, дБ | >16 | >15 | >14 | >16 | >15 |
| Электрический наклон | 2–12° | ||||
| КСВН | <1,5 | ||||
| Развязка между входами одной системы, дБ | >25 | ||||
| Развязка между входами разных систем, дБ | >28 | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 дБн | ||||
| Входное сопротивление (импеданс) | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||||
| Протокол RET | AISG 2.0/3GPP | ||||
| Грозозащита | Заземление по постоянному току (DC Ground) | ||||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 16 × 4.3-10 female (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 499 × 198 мм |
| Размеры упаковки | 1885 × 620 × 330 мм |
| Масса антенны | 43,5 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 55 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 906 / 190 / 920 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Стандарты и протоколы
Применение
Многодиапазонные секторы базовых станций (LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600): 8 радиомодуля на одной панели, консолидация антенн нескольких технологий и операторов на площадках с ограничениями по ветровой нагрузке и месту на опоре. Ширина луча 65°/65°/65°/65° подходит для стандартных трёхсекторных площадок. Дистанционная регулировка наклона позволяет оптимизировать зону обслуживания без выезда на объект.
Комплект поставки
Антенна КАДАММ K808702702, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
Сравнение с похожими антеннами KADAMM
| Параметр | K808702702 | K808702701 | K808702703 | K808702704 | K808702705 | K808702716 |
|---|---|---|---|---|---|---|

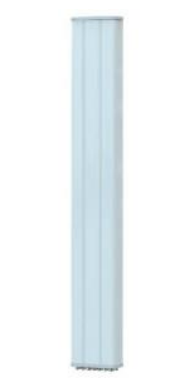

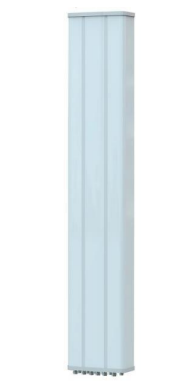

| Фото |  |  |  |  |  |  |
