Три величины, которые настраивают у антенны
Речь о секторных антеннах базовых станций и антеннах профессиональной радиосвязи на мачте. Настройка антенны портативной или автомобильной радиостанции — совсем другая задача (там подбирают длину штыря и согласование), и к этой статье она отношения не имеет.
Азимут
Направление главного лепестка в горизонтальной плоскости. Задаётся поворотом антенны на трубе и фиксируется хомутами. Для трёхсекторной площадки это обычно 0, 120 и 240° относительно севера, но реальные значения берут из плана сети: их сдвигают под застройку, дороги и соседние площадки.
Механический наклон
Физический поворот полотна вниз кронштейном. Работает всегда и не требует электроники, но имеет неприятное свойство: вниз уходит только центр диаграммы, а её края задираются вверх — зона перекашивается тем сильнее, чем больше угол.
Электрический наклон
Луч опускается изменением фаз на излучателях, само полотно остаётся вертикальным. Диаграмма при этом опускается равномерно по всему сектору. Именно этот угол и меняет блок RET.
Чем электрический наклон лучше механического
Три причины, по которым на сотовых площадках наклон делают электрическим, а механический оставляют как грубую подстройку:
- Форма зоны сохраняется. Симметричное опускание диаграммы не создаёт провалов по краям сектора.
- Менять можно дистанционно. Оптимизация сети — это десятки правок наклона за год; каждая из них без RET означает выезд бригады и подъём на опору.
- У каждой системы свой угол. В многодиапазонной панели низкий диапазон обычно опускают меньше, чем высокий, и электрический наклон позволяет задать это независимо.
Пределы регулировки зависят от модели и высоты полотна: у панелей каталога это, например, 2–14° у KADAMM K802172715 и 2–12° у KADAMM K803172719. Точный диапазон всегда указан в карточке.
Как выбрать блок RET
Встраиваемый или внешний
Встраиваемый блок (RCU) ставится в штатное гнездо антенны — так сделано у большинства панелей с регулируемым наклоном. Внешний блок нужен, когда антенна имеет только механический интерфейс регулировки снаружи: он навешивается на этот интерфейс и превращает ручную регулировку в дистанционную. Это основной способ модернизировать уже висящие антенны.
Single-RET или Multi-RET
Single-RET управляет одной излучающей системой. Multi-RET — несколькими: для панелей на 6, 8, 12 и более портов это единственный разумный вариант, иначе на антенну придётся вешать по блоку на систему.
| Задача | Модель | Особенности |
|---|---|---|
| Панель на 3–5 диапазонов, наклон каждой системы | KADAMM RET-800232114 | Встраиваемый, переключается Single/Multi-RET, питание 10–30 В DC, грозозащита 3 / 5 кА |
| Панель до 10 диапазонов | KADAMM RET-800132112 | Встраиваемый Multi-RET, AISG 2.0, грозозащита 3 / 5 кА |

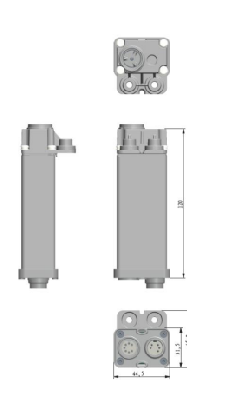

| Обычная панель с гнездом RCU | KADAMM RET-800232215 | Встраиваемый, IP65, питание 10–30 В DC |

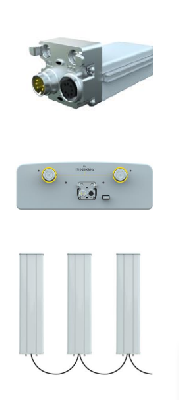

| Мало места в гнезде | KADAMM RET-800542212 | Самый компактный встраиваемый, IP24 |

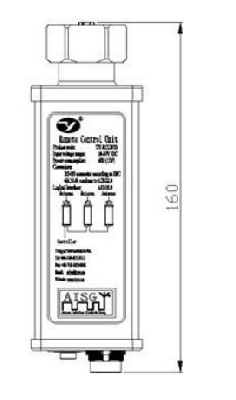

| Антенна с наружным интерфейсом регулировки | KADAMM RET-800232214 | Внешний блок, IP65 — модернизация уже смонтированных антенн |
Все блоки работают по AISG 2.0 и питаются по той же шине напряжением 10–30 В DC, поэтому отдельную линию питания к антенне тянуть не нужно. Совместимость блока с конкретной моделью антенны указана в её карточке.
Когда контроллера ещё нет: ручной пульт

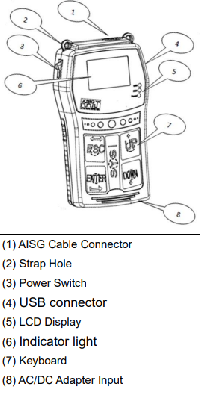

На пусконаладке контроллер базовой станции часто ещё не настроен, а наклон выставить надо. Для этого есть портативные пульты (HCU): они подключаются кабелем AISG прямо к блоку RCU и задают угол на месте. KADAMM RET-800232112 работает по AISG 1.1 и 2.0 через интерфейс RS-485, рабочая температура −10…+55 °C. KADAMM RET-800332114 дополнительно умеет работать адаптером USB/AISG — то есть управлять наклоном и обновлять прошивку блока с ноутбука.
Порядок юстировки на площадке
- Азимут. Выставляется по компасу или GPS-ориентиру согласно плану сети, затем хомуты затягиваются окончательно. Металл мачты искажает компас — отходите от неё или ориентируйтесь по видимым точкам.
- Механический наклон. Ставится по проекту, обычно небольшой; основную регулировку оставляют электрическому.
- Электрический наклон. Задаётся блоком RET — с пульта на объекте либо, когда контроллер уже работает, из центра управления.
- Проверка тракта. После затяжки разъёмов измеряется КСВН: сдвинувшийся при монтаже разъём даёт потери, которые потом ошибочно принимают за неверную юстировку.
- Фиксация и запись. Итоговые азимут и углы записываются в паспорт площадки: без этого следующая оптимизация начинается с догадок.
Что записать в паспорт площадки
Минимум, который избавляет от повторных подъёмов: азимут каждого сектора, механический и электрический углы по каждой излучающей системе, модель и серийный номер блока RET, версия его прошивки и результат измерения КСВН после монтажа. Когда через полгода сеть начнут оптимизировать, эти цифры станут точкой отсчёта: без них инженер видит только текущее значение угла и не знает, было оно рассчитано или выставлено наугад.
Когда юстировку стоит проверить повторно
Механическая часть со временем уходит: хомуты ослабляются, кронштейн ведёт под ветровой и ледовой нагрузкой, мачта даёт осадку. Плановый повод для проверки — после первой зимы и после любых работ на опоре, включая монтаж чужого оборудования рядом. Электрический наклон при этом не меняется сам по себе: его значение хранится в блоке и переживает отключение питания, поэтому расхождение расчёта с фактом почти всегда означает смещение азимута или механического угла.
Что именно должно быть в тракте к моменту юстировки, перечислено в статьях о спецификации фидерной линии и о PIM на разъёмах.
Сколько градусов ставить
От чего зависит угол
Универсальной цифры нет: нужный наклон выводится из геометрии площадки. Чем выше подвешена антенна и чем меньше радиус, который она должна закрыть, тем больше угол. Второй фактор — ширина луча в вертикальной плоскости: у панели с большим усилением он узкий, и та же ошибка в градусах стоит дороже. Третий — соседние соты: избыточный наклон оставляет дыру на границе, недостаточный создаёт помехи соседям. Поэтому наклон задают из расчёта сети, а потом уточняют по статистике.
Как понять, что угол выбран неверно
Два характерных признака. Если у подножия мачты связь хуже, чем в трёхстах метрах от неё, антенна «перестреливает» — угол мал или усиление избыточно. Если абоненты соседней соты жалуются на помехи, а ваша зона обрывается раньше расчётной — наклон недостаточен. Оба случая лечатся электрическим наклоном, и только когда он упёрся в предел (у панелей каталога это 2–12° или 2–14° в зависимости от модели) — заменой антенны или изменением высоты подвеса.
Диагностика: симптом, причина, что делать
| Что наблюдаем | Вероятная причина | Что сделать |
|---|---|---|
| У подножия мачты связи нет, дальше всё хорошо | Перелёт: наклон мал или луч слишком узкий | Увеличить электрический наклон; если предел исчерпан — модель с меньшим усилением |
| В центре сектора хорошо, по краям провалы | Слишком большой механический наклон | Уменьшить механический угол, перенести регулировку в электрический |
| Помехи соседней соте | Наклон недостаточен либо ошибка азимута | Увеличить угол, проверить азимут по плану сети |
| Уровень нормальный, а скорость упала после монтажа | Тракт: КСВН, интермодуляция, перепутанные фидеры | Измерить КСВН, проверить разъёмы и порядок подключения систем |
| Наклон не меняется по команде | Шина AISG: питание, обрыв, влага в разъёме | Проверить цепочку блоков и колпачки на свободных разъёмах |
| У двух систем панели зоны разошлись | Задан общий угол вместо индивидуальных | Выставить наклон каждой системе отдельно через свой RET |
Первые две строки — самые частые. Обе решаются без выезда на объект, если на антенне стоит блок RET: угол меняется из центра управления за минуты. Панели с регулируемым наклоном есть во всех разделах каталога — от двухпортовых до двенадцатипортовых.
Пять ошибок
- Компенсируют механическим наклоном то, что должен делать электрический. Большой механический угол перекашивает зону по краям сектора.
- Задают один угол всем системам многодиапазонной панели. Низкий и высокий диапазоны должны опускаться по-разному, иначе их зоны расходятся.
- Ставят максимальное усиление и забывают про наклон. Узкий вертикальный луч без правильного угла «перестреливает» ближнюю зону.
- Не проверяют КСВН после монтажа. Плохой разъём выглядит как ошибка юстировки и уводит поиск не туда.
- Оставляют открытым свободный разъём шины AISG. Влага в цепочке управления выводит из строя всю линию блоков.
