Встраиваемый (pluggable) блок управления наклоном для антенн базовых станций KADAMM с регулируемым электрическим наклоном: AISG 2.0 / 3GPP Release 10, S-RET, шаговый двигатель, миниатюрный корпус 120 × 45 × 45 мм.
KADAMM RET-800232215 — встраиваемый блок дистанционного электрического наклона (RCU). Основные данные: протокол AISG 2.0; тип устройства S-RET (0x01); питание 10–30 В DC (контакт 1 или 6); потребление менее 1 Вт в покое; менее 6 Вт при регулировке; полный ход наклона 45 с (типично, зависит от антенны); ресурс более 50 000 циклов; защита IP65.
Блок RET поворачивает фазовращатели секторной антенны и меняет её электрический наклон по команде базовой станции или системы управления сетью. Команды и питание приходят по шине AISG: кабелем с 8-контактными разъёмами по IEC 60130-9 или через фидер с помощью инжектора, а угол меняется без подъёма бригады на мачту.
Встраиваемый блок ставят в штатный отсек антенны; он управляет одной или несколькими системами излучателей многодиапазонной панели. Тип устройства AISG и версия протокола должны поддерживаться оборудованием базовой станции.
Исполнение: размеры 120 × 45,2 × 44,5 мм, масса 0,24 кг, защита IP65, рабочая температура −40…+65 °C.
| Параметр | Значение |
|---|---|
| Стандарт | AISG 2.0 / 3GPP Release 10 |
| Тип устройства AISG | S-RET (0x01) |
| Версия исполнения | A0 |
| Напряжение питания | 10–30 В DC (контакт 1 или 6) |
| Потребляемая мощность | менее 1 Вт в покое; менее 6 Вт при регулировке |
| Разъёмы | 2 × 8-конт. по IEC 60130-9, AISG 2.0; вход — вилка, выход — розетка |
| Аппаратный интерфейс | RS-485 A/B (конт. 5, 3); питание (конт. 1, 6); возврат DC (конт. 7) |
| Скорость передачи | 9,6 кбит/с |
| Прошивка | Обновляется дистанционно (.bin или .xml) |
| Тип привода | Шаговый двигатель |
| Время полного хода наклона | 45 с (типично, зависит от антенны) |
| Ресурс регулировки | >50 000 циклов |
| Параметр | Значение |
|---|---|
| Размеры | 120 × 45,2 × 44,5 мм |
| Размеры упаковки | 165 × 75 × 65 мм |
| Масса | 0,24 кг |
| Материал корпуса | Алюминиевый профиль с покрытием |
| Рабочая температура | −40…+65 °C |
| Степень защиты | IP65 |
Сайты базовых станций операторов сотовой связи: дистанционная оптимизация наклона, контроль ориентации антенн, наладка и обслуживание систем RET.
Оборудование AISG совместимо между производителями в пределах версии протокола и типа устройства; совместимость с конкретной антенной и базовой станцией проверяют до заказа.
Протокол. Версия AISG и тип устройства — как у базовой станции и антенны.
Подключение. Кабель AISG или фидер через инжектор.
Исполнение. Внешний, встраиваемый или пульт — по задаче.

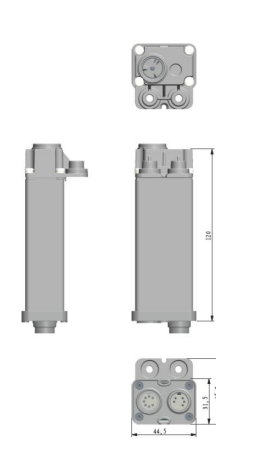

Блок RCU RET-800232215 с защитным колпачком выходного разъёма. Кабели AISG — отдельно.
| Параметр | RET-800232215 | RET-800232214 | RET-800232114 | RET-800232112 | RET-800332114 | RET-800132112 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Тип | встраиваемый RCU, AISG 2.0 / 3GPP R10, IP65 | внешний RCU, AISG 2.0 / 3GPP R8, IP65 | встраиваемый RCU Single/Multi-RET, антенны 3–5 диапазонов | портативный пульт HCU, AISG 1.1/2.0 | портативный пульт HCU + адаптер PCA USB/AISG | встраиваемый RCU, антенны до 10 диапазонов, IP65 |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Совместимость определяют версия протокола AISG (AISG 2.0) и тип устройства (S-RET (0x01)): базовая станция и система управления должны их поддерживать. Механически блок должен подходить к штоку наклона или отсеку антенны. Механическое сопряжение проверяют по чертежу или модели антенны.
Пришлите модели антенны и базовой станции — проверим совместимость, подберём кабели AISG и при необходимости инжектор для подачи питания и сигнала управления через фидер. Если версии протокола различаются, совместимость уточняют по документации базовой станции.
По шине AISG: кабелем с 8-контактными разъёмами по IEC 60130-9 от базовой станции, модема или инжектора; блоки нескольких антенн можно соединять последовательно, каждому присваивается свой адрес. Перед подключением проверяют кабели AISG на целостность и правильную распиновку разъёмов.
Питание (10–30 В DC (контакт 1 или 6)) подаётся по той же шине. После подключения выполняют калибровку блока и проверяют, что команды наклона отрабатываются и угол соответствует заданному. Для последовательного соединения нескольких блоков используют кабели AISG нужной длины с вилкой и розеткой.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Данные для монтажа: масса — 0,24 кг. Опору проверяют на массу антенны и ветровую нагрузку вместе с остальным оборудованием на ней; кабель крепят хомутами вдоль опоры, чтобы он не раскачивался и не тянул разъём. Высоту подвеса и азимут берут из проекта, а не по месту — от них зависит зона покрытия.
Антенну и опору заземляют, на вводе кабеля в здание ставят грозоразрядник. Разъёмы после монтажа герметизируют. Комплект крепления под вашу опору — трубу, мачту, стену — уточняйте у менеджера при заказе. После монтажа проверяют КСВН линии и фиксируют результат в паспорте установки.
Артикул для заказа — KADAMM RET-800232215, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM RET-800232215 могут уточняться без уведомления.
Поставляем KADAMM RET-800232215 — встраиваемый блок дистанционного электрического наклона (RCU), AISG 2.0, IP65 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
