KADAMM K832172720 — двухлучевая многолучевая секторная антенна 1710–2690 МГц, 33°, 20,2 дБи, 4 порта, RET

Многолучевая панельная антенна базовых станций: несколько независимых узких лучей в одном полотне: 1710–2690 МГц, кросс-поляризацией ±45°, 4 порта.

1710–2690 МГц

Диапазон

20,2 дБи

Усиление

33°

Ширина луча (Г)

2–12°

Электрический наклон

4×4.3-10

Разъёмы

1400 мм

Высота

О модели

Антенна КАДАММ K832172720 — многолучевая панельная антенна базовых станций: несколько независимых узких лучей в одном полотне: одной излучающей системой 1710–2690 МГц, кросс-поляризацией ±45°, 4 портами. Рабочие полосы перекрывают GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600 (диапазоны 3GPP B3, B1, B40, B7, B38, B41), возможно MIMO 2×2. Это многолучевая антенна базовой станции (BTS): секторная антенна BTS, разделённая на несколько узких лучей.

Коэффициент усиления 19,4–20,2 дБи по диапазонам, ширина ДН в горизонтальной плоскости 33–43°, в вертикальной 5,4–7,6°. Габариты 1400 × 400 × 150 мм, масса 17,5 кг. Интермодуляция IM3 не выше −150 дБн, КСВН не более 1,5.

Ключевые особенности

Несколько лучей в одном полотне1710–2690 МГц, ±45°, 4 порта: 1 независимых лучей шириной 33°, к каждому подключается свой радиомодуль.

КомпактностьГабариты 1400 × 400 × 150 мм, масса 17,5 кг, крепление Ø50–Ø115 мм.

Чистый трактIM3 не выше −150 дБн при двух несущих по 43 дБм, КСВН не более 1,5, развязка между входами >28 дБ.

Мощность и защитаДо 200 Вт на порт при 50 °C, заземление по постоянному току (DC Ground).

Всепогодное исполнениеРадом — стеклопластик, рабочая температура −55…+65 °C, ветер до 216 км/ч.

Электрические характеристики

Параметр	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Диапазон частот	1710–2690 МГц
Усиление во всём диапазоне наклонов, дБи	19,2 ± 0,6	19,6 ± 0,6	19,8 ± 0,8	20 ± 0,8
Коэффициент усиления, дБи	19,4	19,8	20	20,2
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	43 ± 2,9°	37 ± 3,1°	34 ± 1,2°	33 ± 1,1°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,6 ± 0,6°	6,7 ± 0,7°	5,8 ± 0,4°	5,4 ± 0,4°
Коэффициент защитного действия (отношение вперёд/назад), дБ	>25	>25	>26	>28
Поляризационная развязка (кроссполяризационная), дБ	>21 (At Boresight)	>20(At Boresight)	>20(At Boresight)	>19(At Boresight)
Подавление первого бокового лепестка, дБ	>22 (at min tilt)	>20 (at min tilt)	>18 (at min tilt)	>18 (at min tilt)
Поляризация	± 45°
Электрический наклон	2–12°
КСВН	≤1,5
Развязка между входами одной системы, дБ	>28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−150 дБн
Входное сопротивление (импеданс)	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0 SRET
Грозозащита	Заземление по постоянному току (DC Ground)

Механические характеристики

Параметр	Значение
Разъёмы	4 × 4.3-10 female (IEC 61169-54)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	1400 × 400 × 150 мм
Размеры упаковки	1715 × 490 × 265 мм
Масса антенны	17,5 кг
Масса монтажного комплекта	5,4 кг
Масса в упаковке	26 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	675 / 169 / 754 Н
Максимальная скорость ветра	216 км/ч
Материал радома	Стеклопластик
Цвет радома	Серый
Механический наклон	0–15°
Рабочая температура	−55…+65 °C
Крепление на трубу	Ø50–Ø115 мм

Поддерживаемые диапазоны 3GPP

Диапазон	Частоты	Дуплекс	Технологии
B3 / n3	UL 1710–1785 / DL 1805–1880 МГц	FDD	GSM1800, LTE 1800
B1 / n1	UL 1920–1980 / DL 2110–2170 МГц	FDD	UMTS2100, LTE 2100
B40 / n40	2300–2400 МГц	TDD	LTE TDD 2300
B7 / n7	UL 2500–2570 / DL 2620–2690 МГц	FDD	LTE 2600
B38 / n38	2570–2620 МГц	TDD	LTE TDD 2600
B41 / n41	2496–2690 МГц	TDD	LTE/NR TDD 2600 (полный)

Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.

Стандарты и протоколы

✓

AISG 2.0 — протокол дистанционного управления электрическим наклоном, совместим с радиомодулями основных производителей

✓

IEC 62037 — методика измерения пассивной интермодуляции: две несущие по 43 дБм (20 Вт)

✓

IEC 61169-54 — коаксиальные разъёмы 4.3-10, низкий уровень PIM

✓

3GPP TS 36.101 / 38.101-1 — рабочие полосы соответствуют диапазонам B3, B1, B40, B7, B38, B41 (см. таблицу выше)

✓

ГОСТ Р 55787-2013, ГОСТ 24375-80 — терминология и определения параметров антенно-фидерных устройств

Применение

Площадки с высокой нагрузкой: стадионы, вокзалы, торговые центры, центральные улицы — сектор делится на несколько узких лучей с независимыми радиомодулями, ёмкость растёт без новых антенных позиций (GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600).

Комплект поставки

Антенна КАДАММ K832172720, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.

Сравнение с похожими антеннами KADAMM

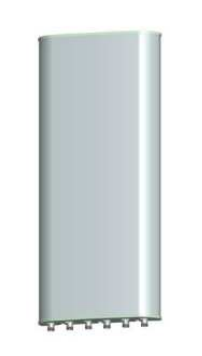

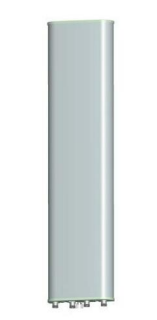

Параметр	K832172720	K832182120	K832809018	K833172721	K833172722	K834172720
Фото
Диапазон частот	1710–2690 МГц	2×1710–2170 МГц	2×790–960 МГц	3×1710–2170 МГц	3×1710–2690 МГц	4×1710–2690 МГц
Поляризация	±45°	2×±45°	2×±45°	3×±45°	3×±45°	4×±45°
Ширина ДН по уровню −3 дБ	33°	33°	33°	26°	30°	33°
Коэффициент усиления	20,2 дБи	19,5 дБи	17,5 дБи	21 дБи	21,5 дБи	19,4 дБи
Электрический наклон	2–12°, RET	2–12°, RET	2–12°, RET	фиксированный	2–10°, RET	2–12°, RET
Тип	многолучевая секторная антенна	—	—	—	—	—
Карточка	Эта модель	Открыть	Открыть	Открыть	Открыть	Открыть

Вопросы и ответы

В одном полотне размещены несколько независимых излучающих систем, каждая формирует свой узкий луч (например, два луча по 33° вместо одного 65°). К каждому лучу подключается свой радиомодуль, поэтому ёмкость сектора растёт кратно числу лучей без новых антенных позиций на опоре.

Гибридная совмещает обычные секторные массивы (65°, как правило, для нижних диапазонов) и многолучевые массивы (2×33° для верхних диапазонов) в одном корпусе. Так на загруженной площадке добавляют ёмкость в LTE 1800/2100/2600, сохранив покрытие в 700–900 МГц.

Ось антенны направляют на центр сектора; лучи расходятся симметрично на заданные углы (например, ±31°). Наклон задаётся общим RET или отдельными блоками по массивам — см. таблицу характеристик.

Это азимуты максимумов лучей относительно оси полотна. Два луча ±31° шириной 33° вместе закрывают стандартный сектор 65° с небольшим перекрытием на стыке.

В многолучевых антеннах через одно полотно проходят сигналы нескольких радиомодулей; продукты интермодуляции на контактах попадают в приёмные полосы соседних лучей. Уровень IM3 порядка −150 дБн при 2×43 дБм по IEC 62037 — обязательный критерий.

KADAMM K832172720 — запросить цену и сроки

Подберём конфигурацию, монтажный комплект и блок RET под вашу площадку. Сроки поставки уточняйте у менеджера.

Запросить цену →+7 (495) 109-02-08

Артикул для заказа: KADAMM K832172720. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
