Комбинированная панельная антенна: массив LTE TDD / 5G NR с формированием луча и секторные FDD-массивы в одном полотне с кросс-поляризацией ±45°: TDD 2300–2690 + FDD 2×690–960 / 3×1695–2690 МГц, 18 портов + калибровочный.
TDD 2300–2690 + FDD 2×690–960 / 3×1695–2690 МГц
Диапазон
17,7 дБи
Усиление
65°/65°/65°
Ширина луча (Г)
2–12°
Электрический наклон
18×4.3-10
Разъёмы
2080 мм
Высота
О модели
KADAMM K861176R31 — панель для сектора базовой станции сотовой сети, полосы TDD 2300–2690 + FDD 2×690–960 / 3×1695–2690 МГц. Главное в цифрах: 18 входов; горизонтальный луч 65°/65°/65°; усиление до 17,7 дБи; наклон луча 2–12° с дистанционным управлением.
Конструктивно это вертикальные столбцы излучателей над металлическим экраном-рефлектором в общем кожухе (стеклопластик). Экран отражает излучение вперёд, и вся мощность уходит в один сектор, а тыл и соседние направления остаются почти неосвещёнными. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 2080 мм вертикальный луч составляет 8,3 ± 0,9°. В корпусе совмещены секторные FDD-массивы и TDD-массив с формированием луча; калибровочный вход нужен радиомодулю TDD, чтобы выровнять фазы и амплитуды его трактов.
Каждый излучатель — пара диполей, повёрнутых на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка не менее 15 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Системы разных диапазонов развязаны на 25 дБ, так что соседние радиомодули друг другу не мешают.
Форма диаграммы: ширина луча по горизонтали 65°/65°/65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад не менее 22 дБ — в тыл уходит примерно в 158 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на 15 дБ — меньше перелёта сигнала в дальние соты.
По вертикали луч узкий — 8,3 ± 0,9°, поэтому зону обслуживания задают наклоном. Расчёт простой: угол на край соты (арктангенс отношения высоты подвеса к радиусу) плюс половина ширины луча по вертикали. Для панели на 40-метровой мачте и соты радиусом 2 км получается около 5,3°. Диапазон электрического наклона — 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0 / 3GPP TS 25.461. Кронштейн добавляет механический наклон 0–10°; его оставляют для грубой доводки, потому что при механическом наклоне задний лепесток поднимается, а края сектора уходят вверх.

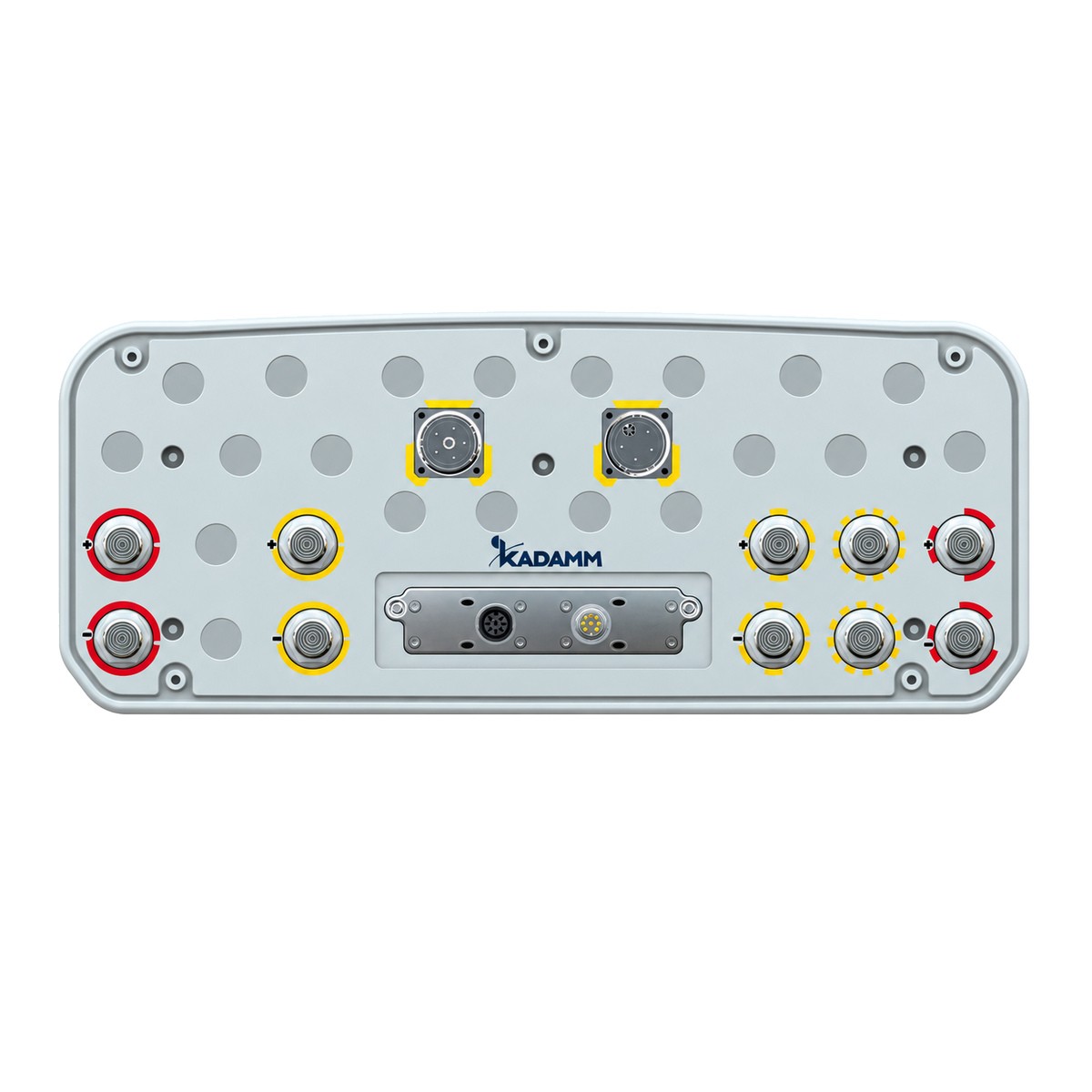

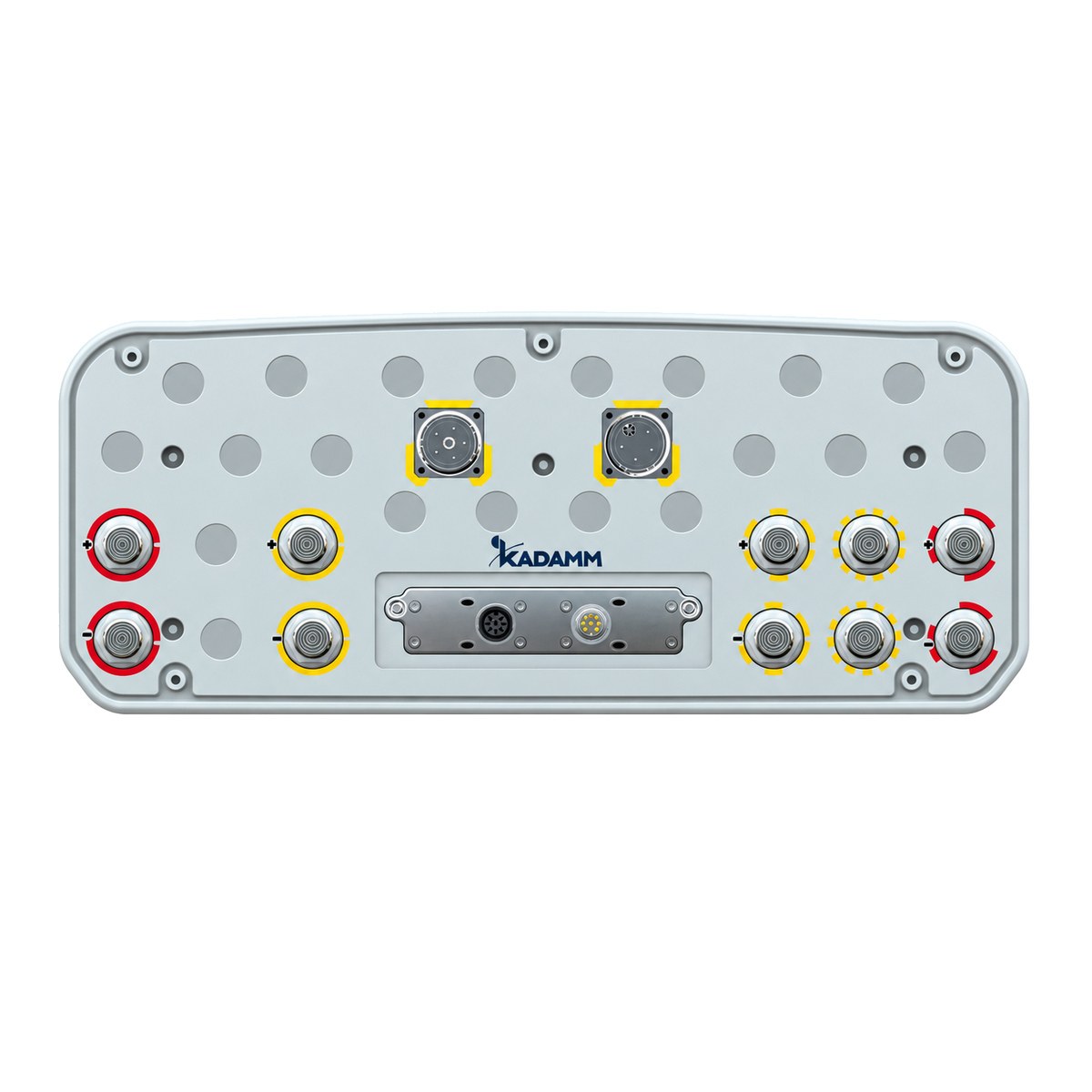

Тракт: КСВН не более 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 400 Вт; IM3 не выше −153 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — TDD:1 × вилка MQ4+MQ5; FDD:10 × розетка 4.3-10, вывод снизу. Пассивная интермодуляция важна на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и поднимают шум. Цифра антенны сохраняется для всей линии, только если перемычки и разъёмы того же класса; разъёмы 4.3-10 для этого и созданы — меньше 7/16 и с более стабильным контактом. Излучатели заземлены по постоянному току — статический заряд с антенны уходит на опору.
Корпус и крепление: высота × ширина × глубина 2080 × 499 × 198 мм, масса 40 кг и 5,4 кг монтажного комплекта, диаметр трубы Ø50–Ø115 мм, рабочая температура −50…+65 °C, предельный ветер 216 км/ч. Ветровая нагрузка при 150 км/ч — 1100 / 325 / 1240 Н (фронт / бок / тыл); фронтальная — это около 112 кгс, которые кронштейн и труба передают на опору вместе с изгибающим моментом.

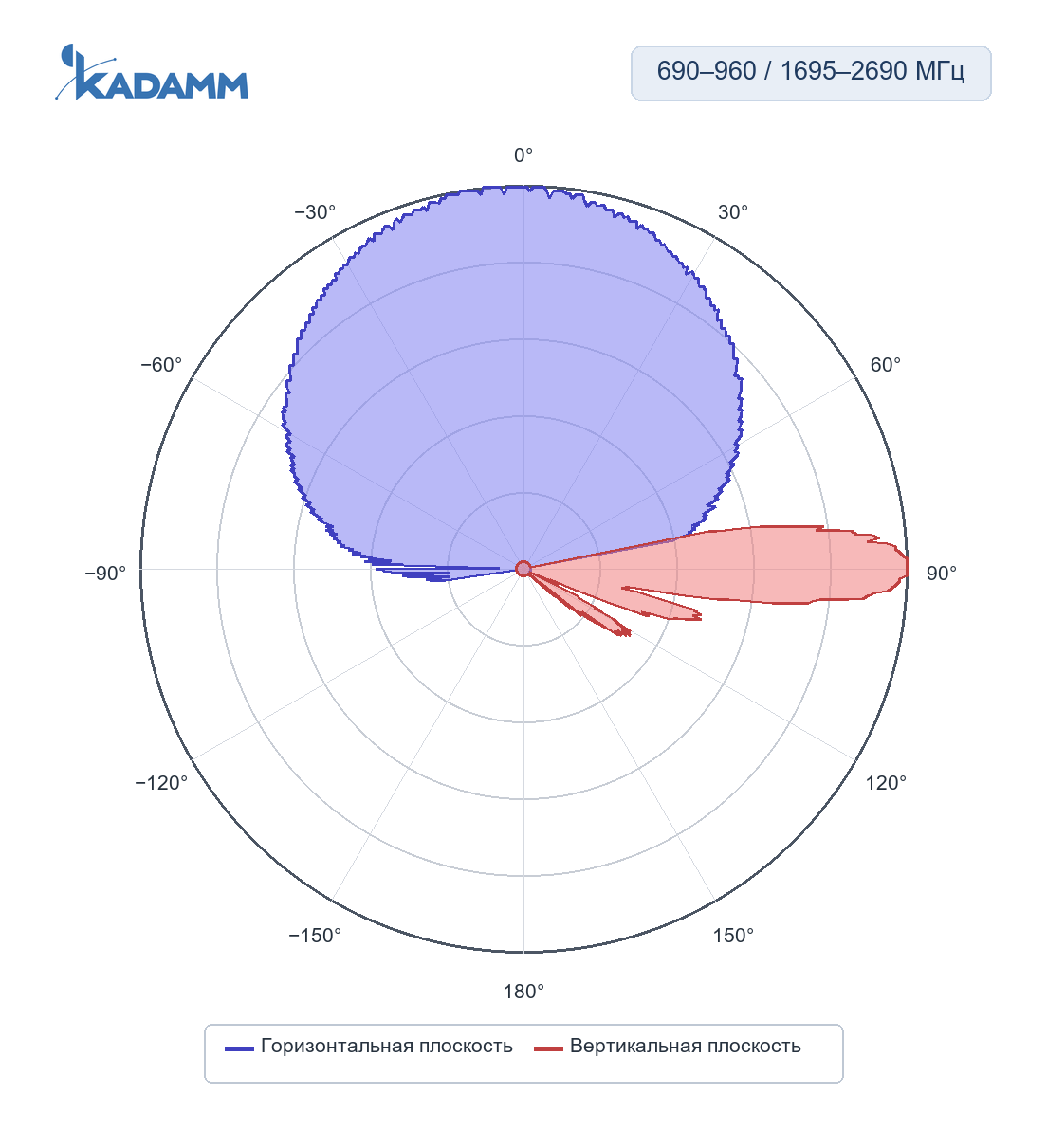

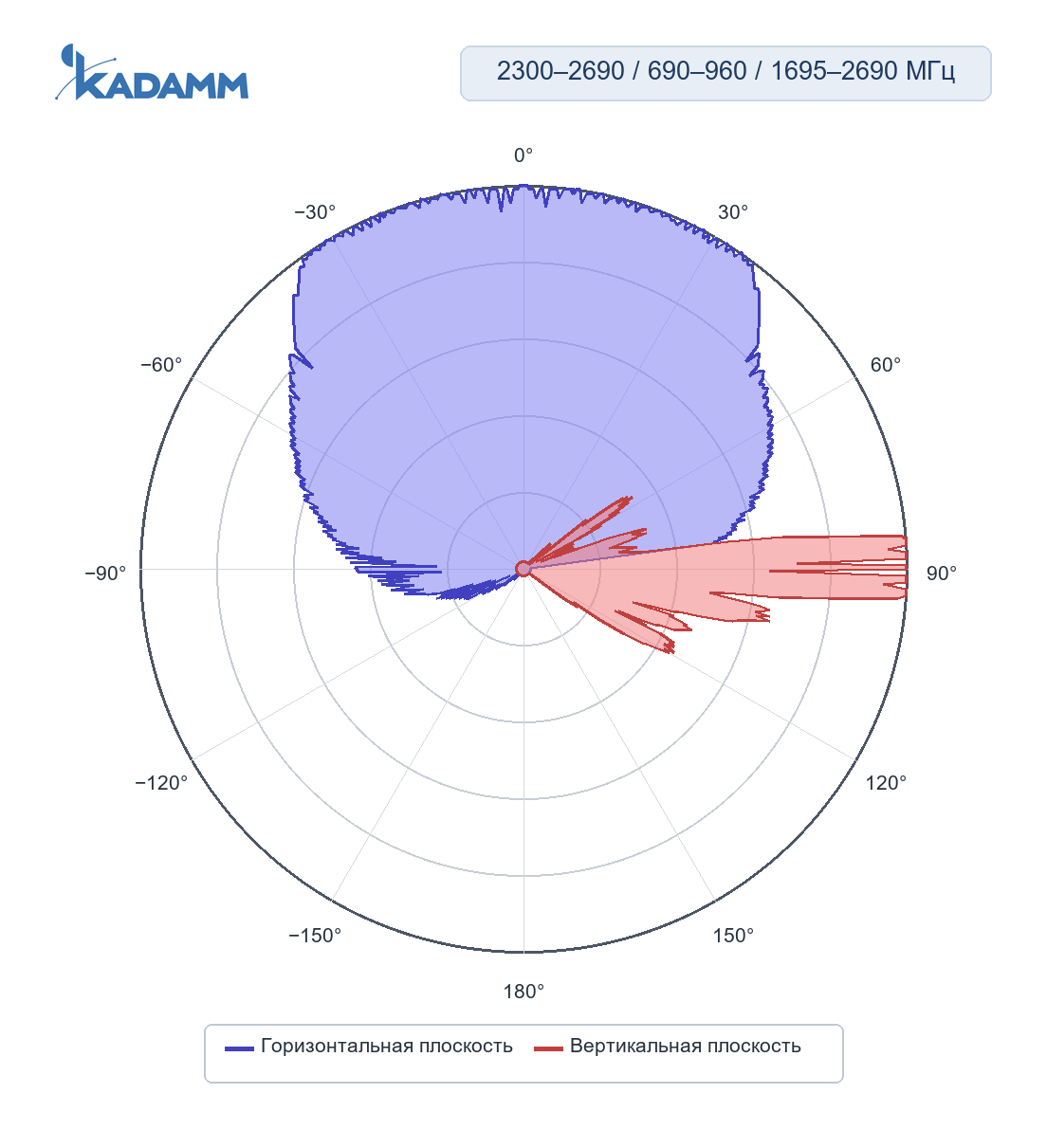

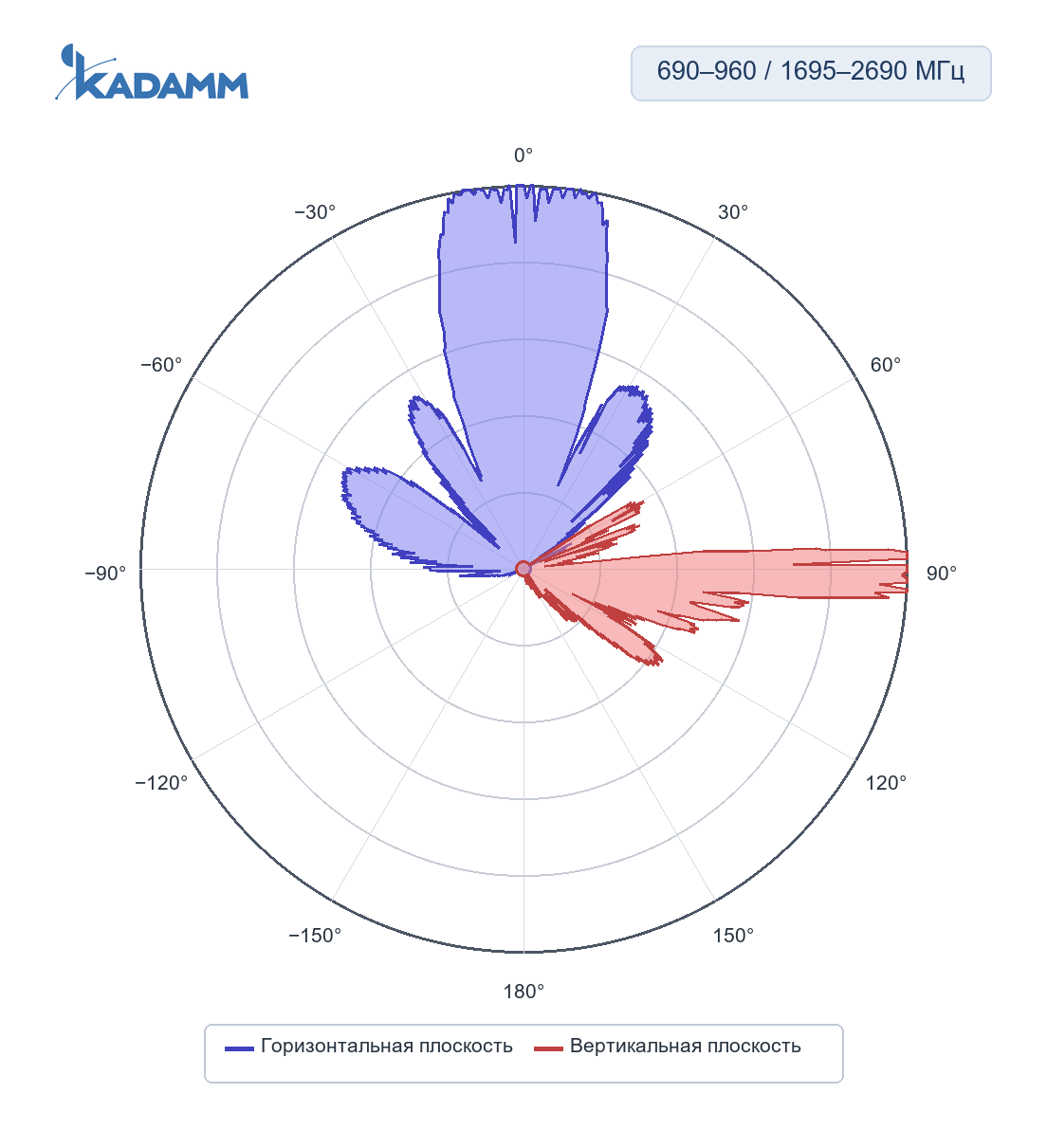

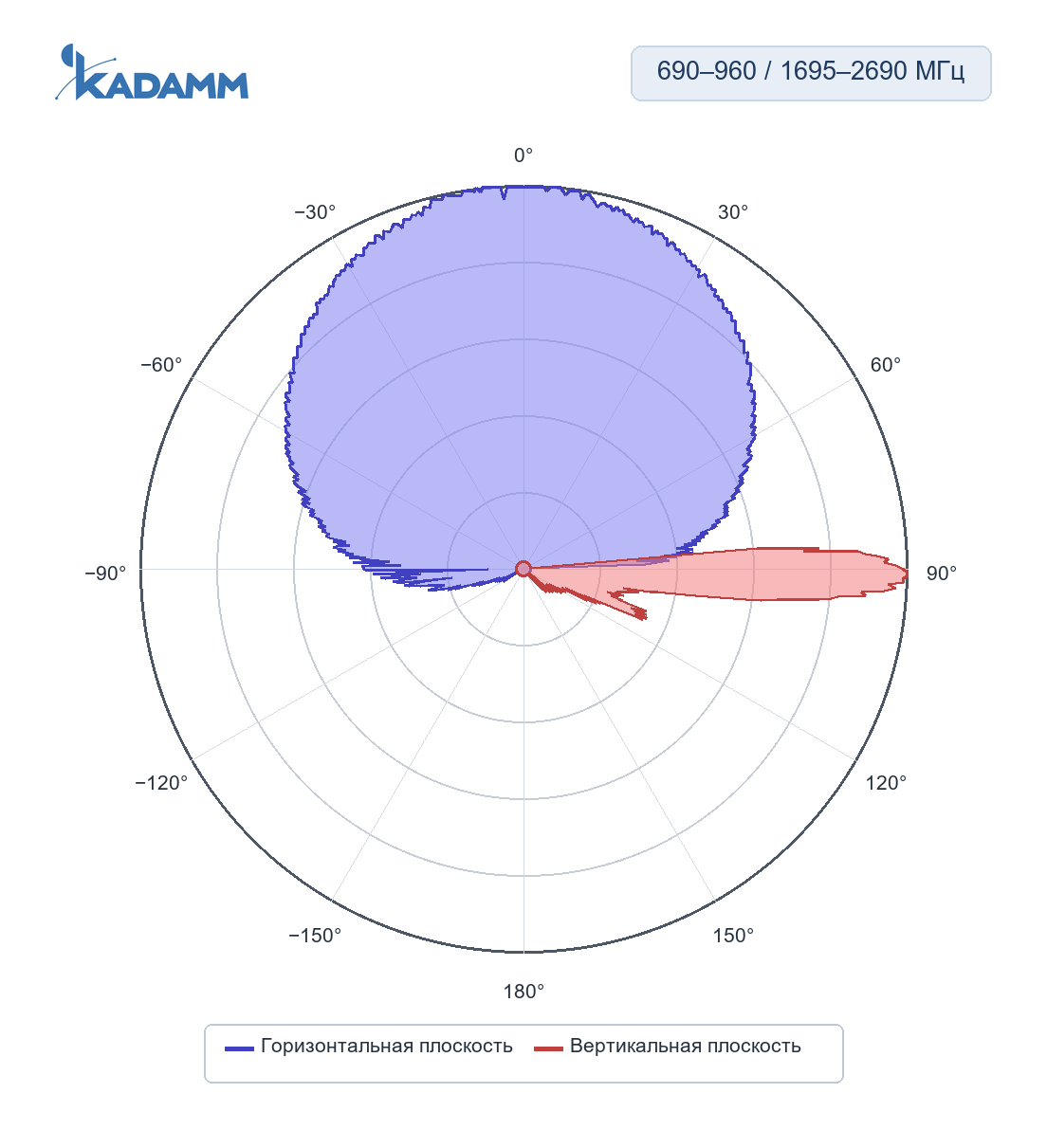

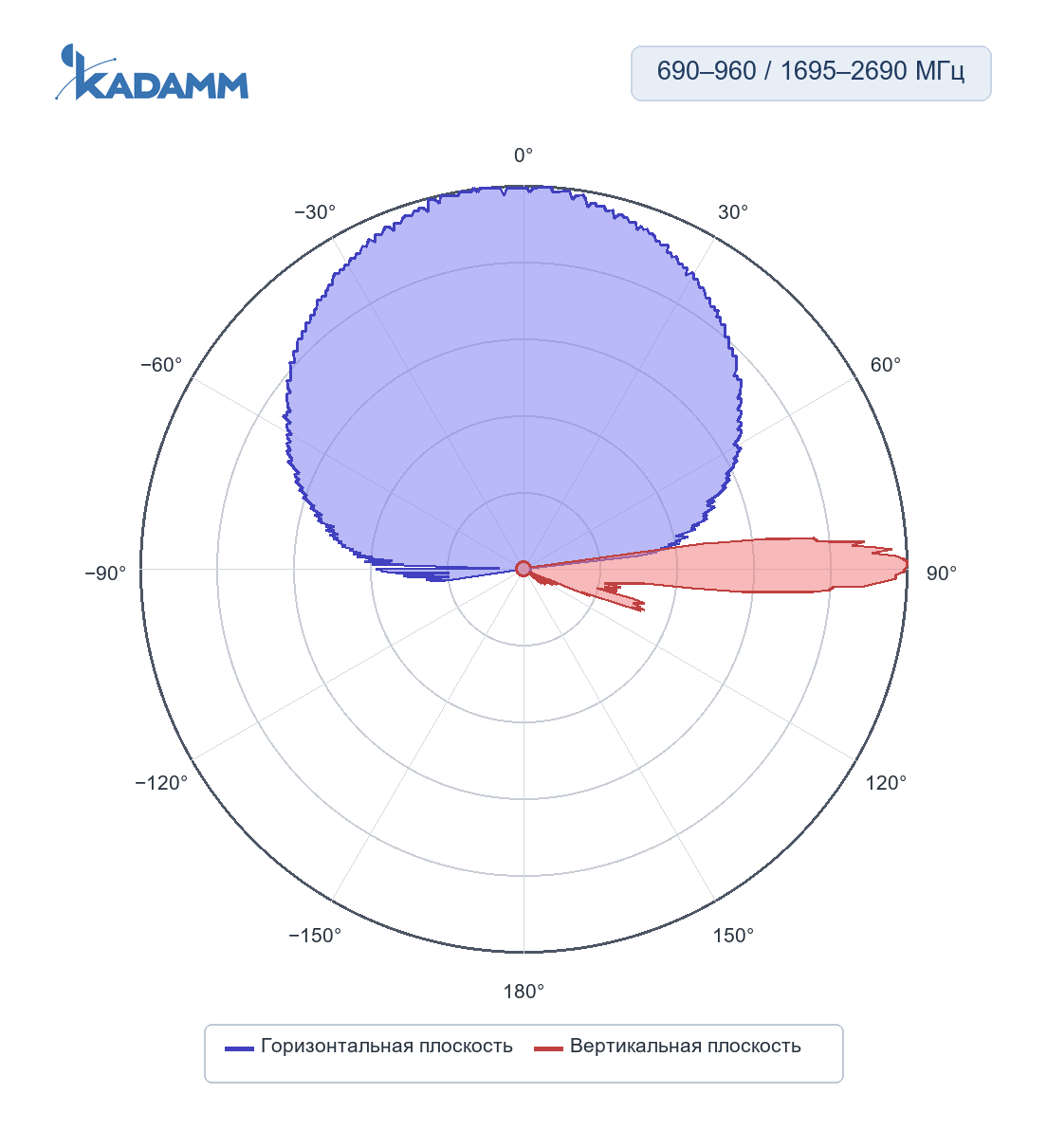

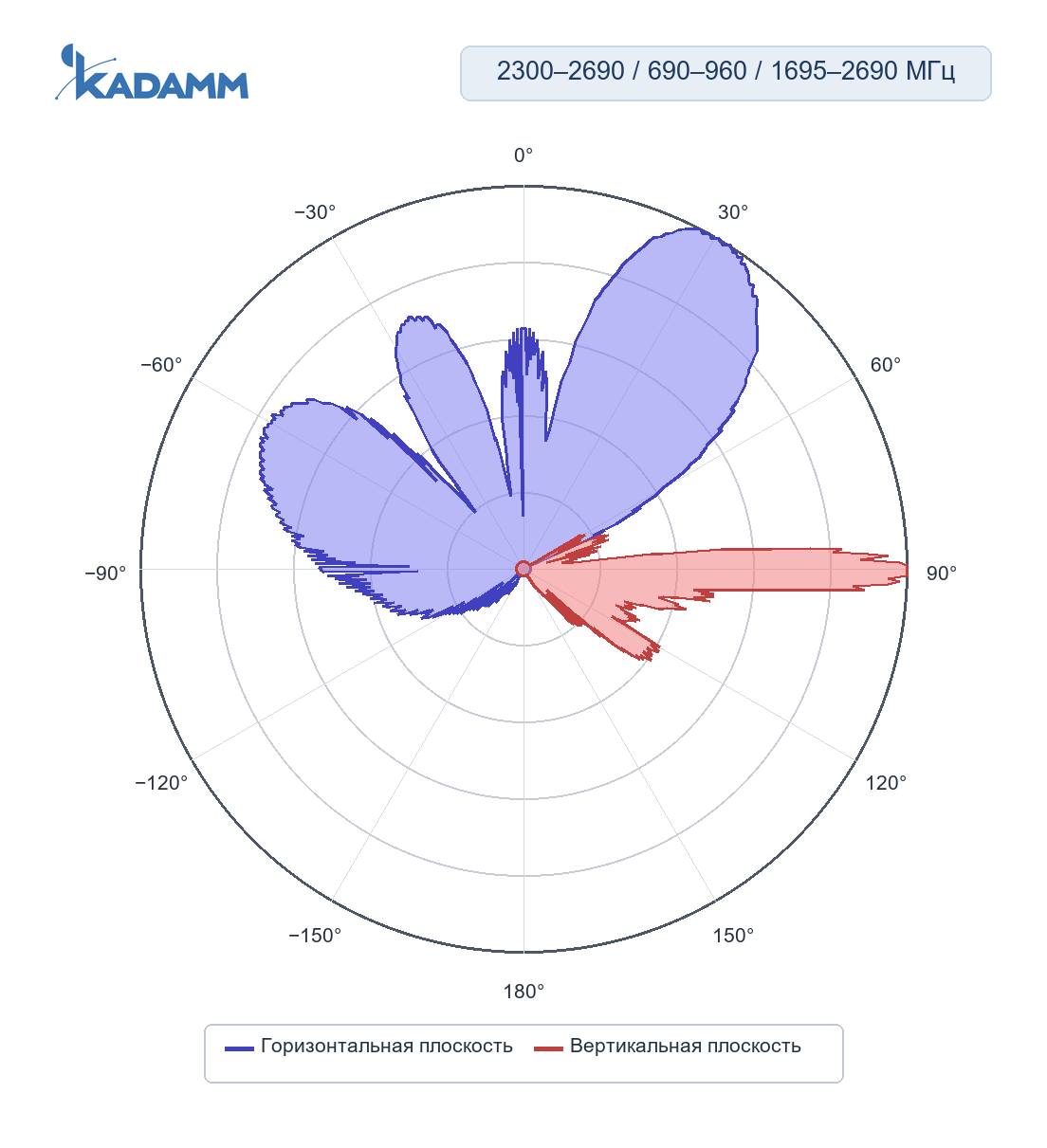

Диаграммы направленности
690–960 / 1695–2690 МГц горизонтальная и вертикальная плоскости
690–960 / 1695–2690 МГц горизонтальная и вертикальная плоскости
690–960 / 1695–2690 МГц горизонтальная и вертикальная плоскости
Место панели — опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Одна панель — один сектор; азимут и угол места каждой задают по модели радиопокрытия.
С лучом 65°/65°/65° — стандартная трёхсекторная схема для городской и пригородной застройки, посёлков и промышленных площадок: три панели на опоре закрывают круг, ёмкость делится поровну между секторами.
Несколько систем излучателей в одном корпусе выручают при модернизации сайта: одна панель заменяет две–три старые, на опоре освобождается место, снижается ветровая нагрузка, а оборудование разных диапазонов или операторов подключается к своим входам.
Как подобрать
Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в TDD 2300–2690 + FDD 2×690–960 / 3×1695–2690 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.
Входы. 18 входов; двухтрактный радиомодуль (2T2R) занимает пару входов ±45° одной системы.
Ширина луча. 65°/65°/65° — под схему секторизации сайта: 65° на три сектора, 33° на шесть или на вытянутую зону, 90° на широкий сектор малой соты.
Наклон. Посчитайте угол на край соты плюс половину вертикального луча (8,3 ± 0,9°) и сравните с наклоном панели — 2–12°.
Тракт. Мощность на вход — до 400 Вт. Низкая IM3 всей линии получается только с перемычками и разъёмами того же класса.
Опора. Кронштейн и труба Ø50–Ø115 мм — под массу 40 кг и ветровую нагрузку 1100 / 325 / 1240 Н.
Комплект поставки
Антенна КАДАММ K861176R31, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
У панели 18 входов. Пара входов ±45° одной системы принимает двухтрактный радиомодуль — схема 2T2R (MIMO 2×2) или передача с поляризационным разнесением на приёме. Два однотрактных модуля одного диапазона на одну систему подключают через комбайнер, учитывая его потери.
Модуль каждого диапазона занимает свою систему — развязка между системами не менее 25 дБ. Когда модулей больше, чем систем, диапазоны сводят комбайнером перед антенной, а его вносимые потери и класс по интермодуляции закладывают в расчёт линии. По перечню радиомодулей на сектор подберём модель с нужным числом входов.
Верхний край луча по уровню −3 дБ направляют на границу соты. Угол равен арктангенсу отношения высоты подвеса к радиусу соты плюс половина вертикального луча (8,3 ± 0,9°): для мачты 40 м и радиуса 2 км — около 5,3°, для крыши 25 м и радиуса 800 м — около 5,9°.
Электрический наклон панели — 2–12°, этого хватает для типовых высот подвеса. Окончательный угол уточняют по модели радиопокрытия и контрольным замерам после запуска; пришлите высоты, азимуты и радиусы секторов — посчитаем наклоны для вашего сайта. Для каждого сектора угол считают отдельно: высоты и радиусы у них обычно разные.
Да. Наклон задаёт привод RET по протоколу AISG 2.0 / 3GPP TS 25.461: команду отдают от базовой станции либо из системы управления сетью, и угол меняется без выезда монтажников и без отключения сектора. Это удобно при оптимизации сети, при вводе новых сайтов рядом и при сезонных изменениях нагрузки.
Привод подключают к порту AISG панели или через модем в фидере; при заказе уточните, нужен ли блок RET в комплекте и какой кабель управления к нему понадобится. Механический наклон кронштейна в этом случае оставляют для начальной установки и не меняют.
Цифра показывает, насколько продукты интермодуляции третьего порядка слабее несущих в стандартном испытании по IEC 62037: на антенну подают два тона по 20 Вт и измеряют продукты на частотах 2f1 − f2 и 2f2 − f1. Если такие продукты попадают в приёмный канал, у сектора растёт шум и падает чувствительность.
Параметр важен, когда антенна работает с несколькими мощными несущими разных диапазонов или операторов. Перемычки, разъёмы и кабели линии выбирают того же класса, соединения затягивают моментным ключом и герметизируют — иначе низкая интермодуляция самой панели теряет смысл.
Собственная масса панели — 40 кг, монтажного комплекта — 5,4 кг. Ветровая нагрузка при 150 км/ч — 1100 / 325 / 1240 Н (фронт / бок / тыл), фронтальная — около 112 кгс. Эти цифры вместе с высотой подвеса, числом панелей и кабелей на опоре — исходные данные для расчёта трубостойки или мачты на прочность и на прогиб, включая запас на обледенение.
Кронштейн рассчитан на трубу Ø50–Ø115 мм. Опору проверяют на изгиб с учётом всех антенн, радиомодулей и кабелей, фидеры крепят к ней хомутами, чтобы их вес не ложился на разъёмы; панель и опору заземляют по проекту. Комплект крепления под вашу опору уточняйте у менеджера.
Столько, сколько секторов в схеме сайта. При луче 65°/65°/65° обычно ставят три панели: сектора смыкаются на краях, и зона вокруг опоры закрывается без провалов. Каждая панель работает на свой сектор базовой станции со своими радиомодулями, и ёмкость сайта делится между секторами.
Если зона вытянута вдоль дороги или нужна большая ёмкость, число секторов меняют, а с ним и ширину луча панели. Пришлите карту площадки и требования к ёмкости — подберём схему секторизации и модели панелей KADAMM под неё, а также проверим, хватит ли места на опоре.
KADAMM K861176R31 — запросить цену и сроки
Подберём конфигурацию, монтажный комплект и блок RET под вашу площадку. Сроки поставки уточняйте у менеджера.
Артикул для заказа — KADAMM K861176R31, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM K861176R31 могут уточняться без уведомления.
Поставляем KADAMM K861176R31 — комбинированная антенна TDD 2300–2690 + FDD 2×690–960 / 3×1695–2690 МГц, 65°/65°/65°, 17,7 дБи, 18 портов + калибровочный, RET под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
