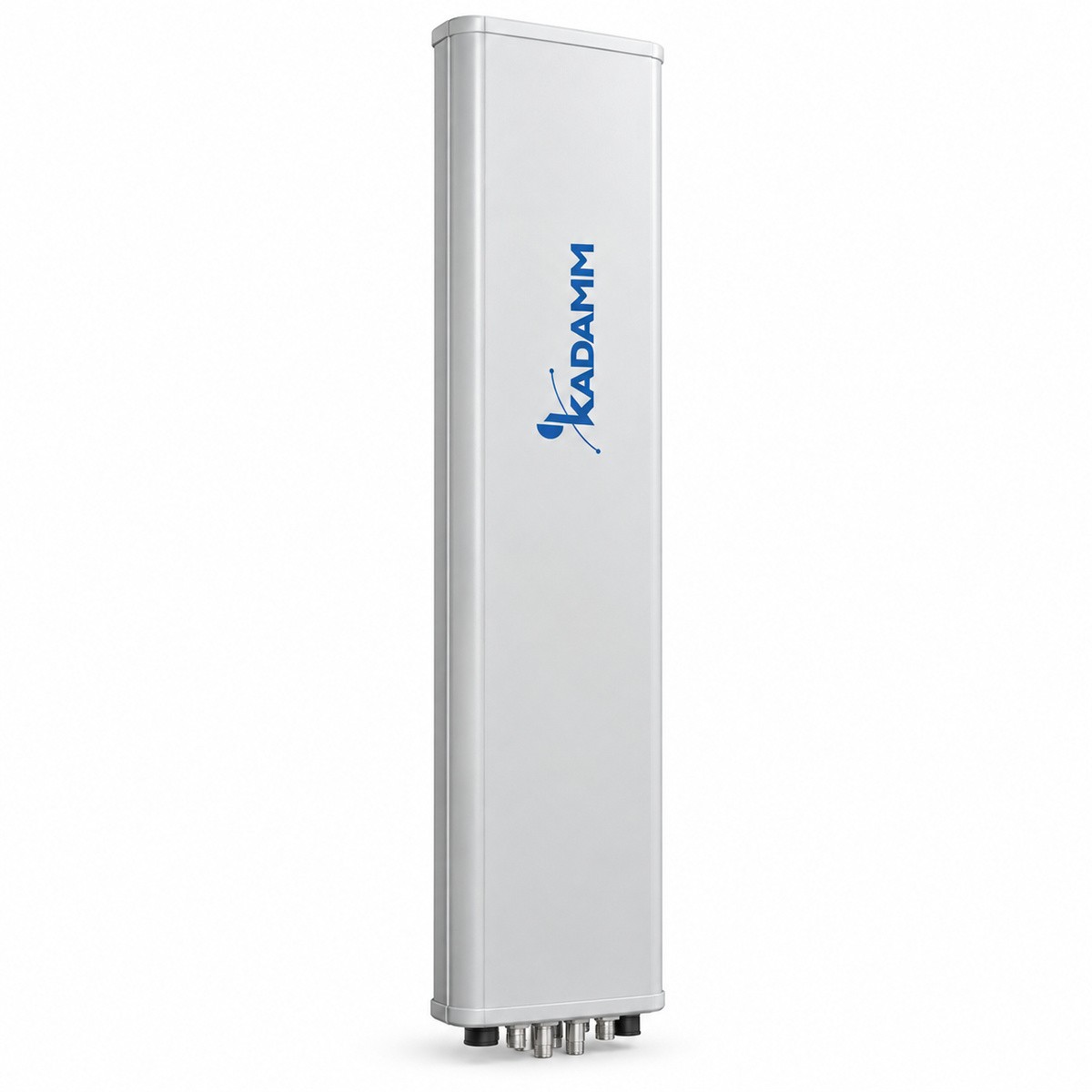

KADAMM APX12-1736-1665IR — секторная антенна базовой станции 1710–2170/3300–3600 МГц, 16 дБи, 12 портов

KADAMM APX12-1736-1665IR — панель для сектора базовой станции сотовой сети, полосы TDD 3300–3600 + FDD 2×1710–2170 МГц. Главное в цифрах: 12 входов; горизонтальный луч 65°; усиление до 16,5 дБи; наклон луча 2–12° / 0–10°.

KADAMM APX12-1736-1665IR
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
TDD 3300–3600 + FDD 2×1710–2170 МГц
Диапазон
16,5 дБи
Усиление
65°
Ширина луча (Г)
2–12° / 0–10°
Электрический наклон
4×7-16 DIN + 2 кластерных
Разъёмы
1600 мм
Высота

Что это за серия

Главное в KADAMM APX12-1736-1665IR — коэффициент усиления 16,5 дБи и ширина ДН 65°. У KADAMM APX12-1736-1665IR полоса 1710–3600 МГц и разъём 7-16 DIN + 2 кластерных, у KADAMM APX12-1727-1765IR — 1710–2690 МГц и 4.3-10 + 9×N. Полоса KADAMM APX12-1727-1765IR целиком входит в полосу KADAMM APX12-1736-1665IR.

Устроена панель как набор вертикальных столбцов излучателей над металлическим рефлектором под общим кожухом из стеклопластика. Экран отражает излучение вперёд, вся мощность направляется в один сектор, а тыльная сторона и соседние направления почти не получают сигнала. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 1600 мм вертикальный луч составляет ≥4,5°. В корпусе совмещены секторные FDD-массивы и TDD-массив с формированием луча; калибровочный вход нужен радиомодулю TDD, чтобы выровнять фазы и амплитуды его трактов.

Каждый излучатель — пара диполей, повёрнутых на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка не менее 15 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Развязка между входами — не менее 26 дБ.

Форма диаграммы: ширина луча по горизонтали 65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад не менее 23 дБ — в тыл уходит примерно в 200 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на 14 дБ — меньше перелёта сигнала в дальние соты.

По вертикали луч узкий — ≥4,5°, поэтому зону обслуживания задают наклоном. Методика простая: к углу на край соты, равному арктангенсу отношения высоты подвеса к радиусу, добавляют половину ширины луча по вертикали. Пример: панель на 40-метровой мачте, радиус соты 2 км — угол около 3,4°. Диапазон электрического наклона — 2–12° / 0–10°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается. Механический наклон кронштейна 0–10° — только для грубой доводки: он поднимает задний лепесток и задирает края сектора.

Тракт: КСВН не более 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход ≥250 Вт; IM3 не выше −107 дБм (−150 дБн; испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 4 × розетка 7/16 DIN (FDD) + 2 кластерных разъёма L32-4/5 (TDD), вывод снизу. Пассивная интермодуляция важна на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и поднимают шум. Цифра антенны сохраняется для всей линии, только если перемычки и разъёмы того же класса. Излучатели заземлены по постоянному току — статический заряд с антенны уходит на опору.

Корпус и крепление: высота × ширина × глубина 1600 × 320 × 140 мм, масса 17,1 кг и 4 кг монтажного комплекта, диаметр трубы Ø50–Ø115 мм, рабочая температура −40…+60 °C, предельный ветер 60 м/с. Масса и площадь панели — исходные данные для расчёта кронштейна и опоры.

Конструктивные особенности

TDD beamforming + FDD в одном полотнеTDD 3300–3600 + FDD 2×1710–2170 МГц: массив TDD/5G NR с формированием луча (8 портов + калибровка) и секторные FDD-массивы ±45°.
КомпактностьРазмеры 1600 × 320 × 140 мм, вес 17,1 кг, под трубу Ø50–Ø115 мм.
Чистый трактIM3 не выше −107 дБм при двух несущих по 43 дБм, КСВН не более 1,5, развязка между входами ≥26 дБ.
Мощность и защитаНе менее 250 Вт на порт, заземление по постоянному току.
Всепогодное исполнениеРадом — стеклопластик, рабочая температура −40…+60 °C, ветер до 60 м/с.

Технические характеристики

Массив TDD (beamforming) 3300–3600 МГц: общие и калибровочные параметры

ПараметрЗначение
Поляризация± 45°
Электрический наклон2–12°
Допуск электрического наклона± 1,0°
Коэффициент связи калибровочного порта с портами антенны, дБ−26 ± 2
КСВН портов≤1,50
Развязка между портами одной поляризации, дБ≥20
Развязка между портами разных поляризаций, дБ≥25

TDD: одноколонный луч

Параметр3300–3600 МГц
Ширина ДН по уровню −3 дБ, горизонтальная плоскость65 ± 10°
Коэффициент усиления, дБи≥16,5
Ширина ДН по уровню −3 дБ, вертикальная плоскость≥4,5°
Поляризационная развязка (0°), дБ≥15
Поляризационная развязка (±60°), дБ≥8
Коэффициент защитного действия (вперёд/назад), дБ≥23
Подавление первого бокового лепестка (вертикальная плоскость), дБ≥14

TDD: широковещательный луч (BCH)

Параметр3300–3600 МГц
Коэффициент усиления, дБи≥16,5
SPR (±60°), %≥90
Ширина ДН по уровню −3 дБ, вертикальная плоскость≥4,5°
Коэффициент защитного действия (вперёд/назад), дБ≥25
Подавление первого бокового лепестка (вертикальная плоскость), дБ≥14

TDD: сервисный луч

Параметр3300–3600 МГц
Усиление луча на 0°, дБи≥22,5
Ширина луча на 0° по уровню −3 дБ≤25°
Подавление боковых лепестков луча на 0°, дБ≥12
Коэффициент защитного действия луча на 0°, дБ≥28
Усиление луча на ±60°, дБи≥17

Система 2×1710–2170 МГц

ПараметрЗначение
Поляризация±45°
Коэффициент усиления, дБи≥16
Ширина ДН по уровню −3 дБ, горизонтальная плоскость65 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость≥6°
Коэффициент защитного действия (отношение вперёд/назад), дБ≥25
Поляризационная развязка (кроссполяризационная), дБ≥15 (при ±60°: ≥10)
Подавление первого бокового лепестка, дБ≥15
Электрический наклон0–10°

Общие параметры

ПараметрЗначение
Поляризация±45°
Электрический наклон0–10°
КСВН≤1,5
Развязка между входами, дБ≥26
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−107 дБм
Входное сопротивление50 Ом
Максимальная мощность на порт≥250 Вт
ГрозозащитаЗаземление по постоянному току

Механические характеристики

ПараметрЗначение
Разъёмы4 × розетка 7/16 DIN (FDD) + 2 кластерных разъёма L32-4/5 (TDD) (IEC 61169-4)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)1600 × 320 × 140 мм
Размеры упаковки1835 × 405 × 255 мм
Масса антенны17,1 кг
Масса монтажного комплекта4 кг
Максимальная скорость ветра60 м/с
Материал радомаСтеклопластик
Цвет радомаСерый
Механический наклон0–10°
Рабочая температура−40…+60 °C
Крепление на трубуØ50–Ø115 мм

Диаграммы направленности

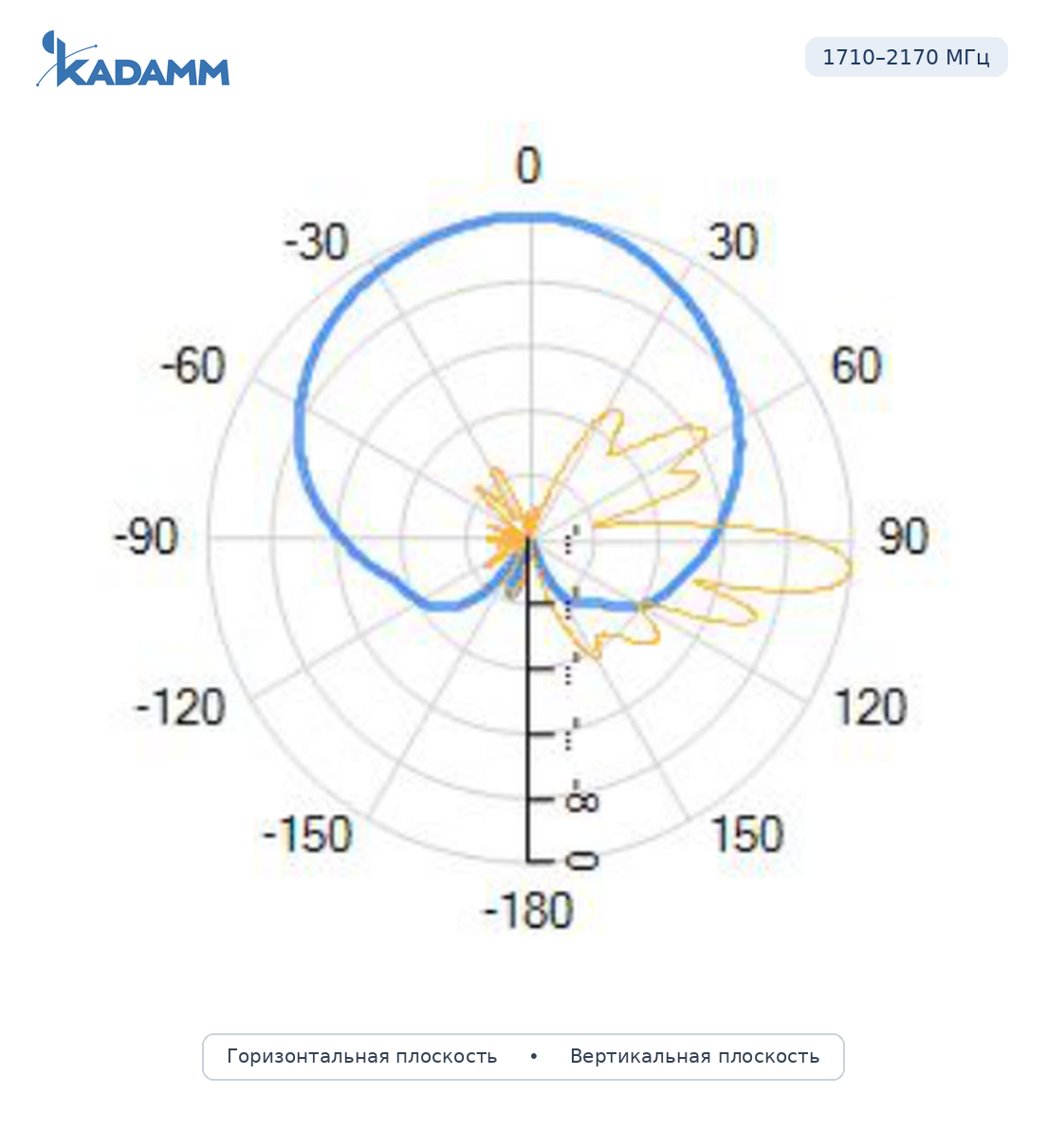

Диаграмма направленности KADAMM APX12-1736-1665IR, 1710–2170 МГц
1710–2170 МГц

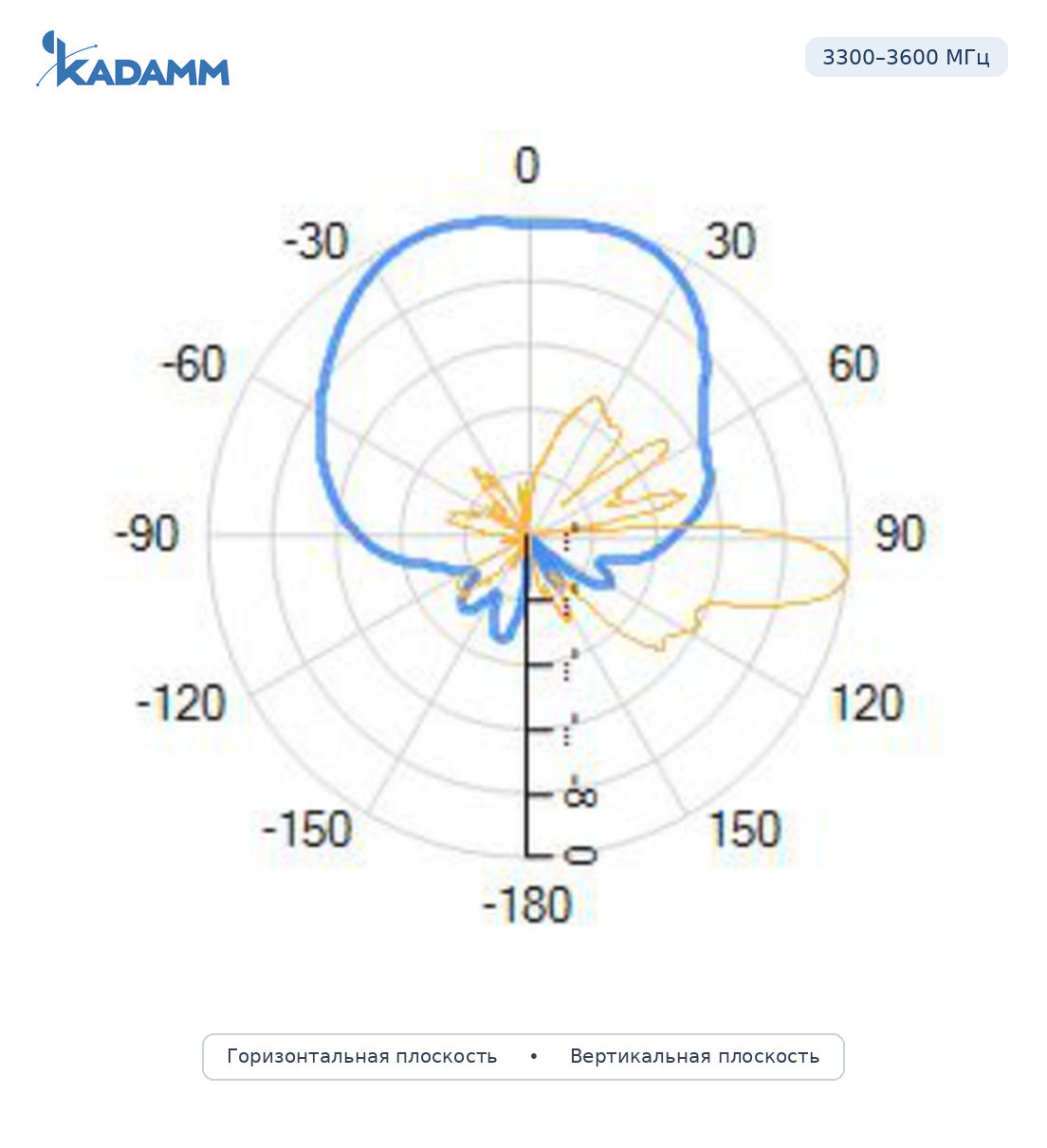

Диаграмма направленности KADAMM APX12-1736-1665IR, 3300–3600 МГц
3300–3600 МГц
широковещательный луч

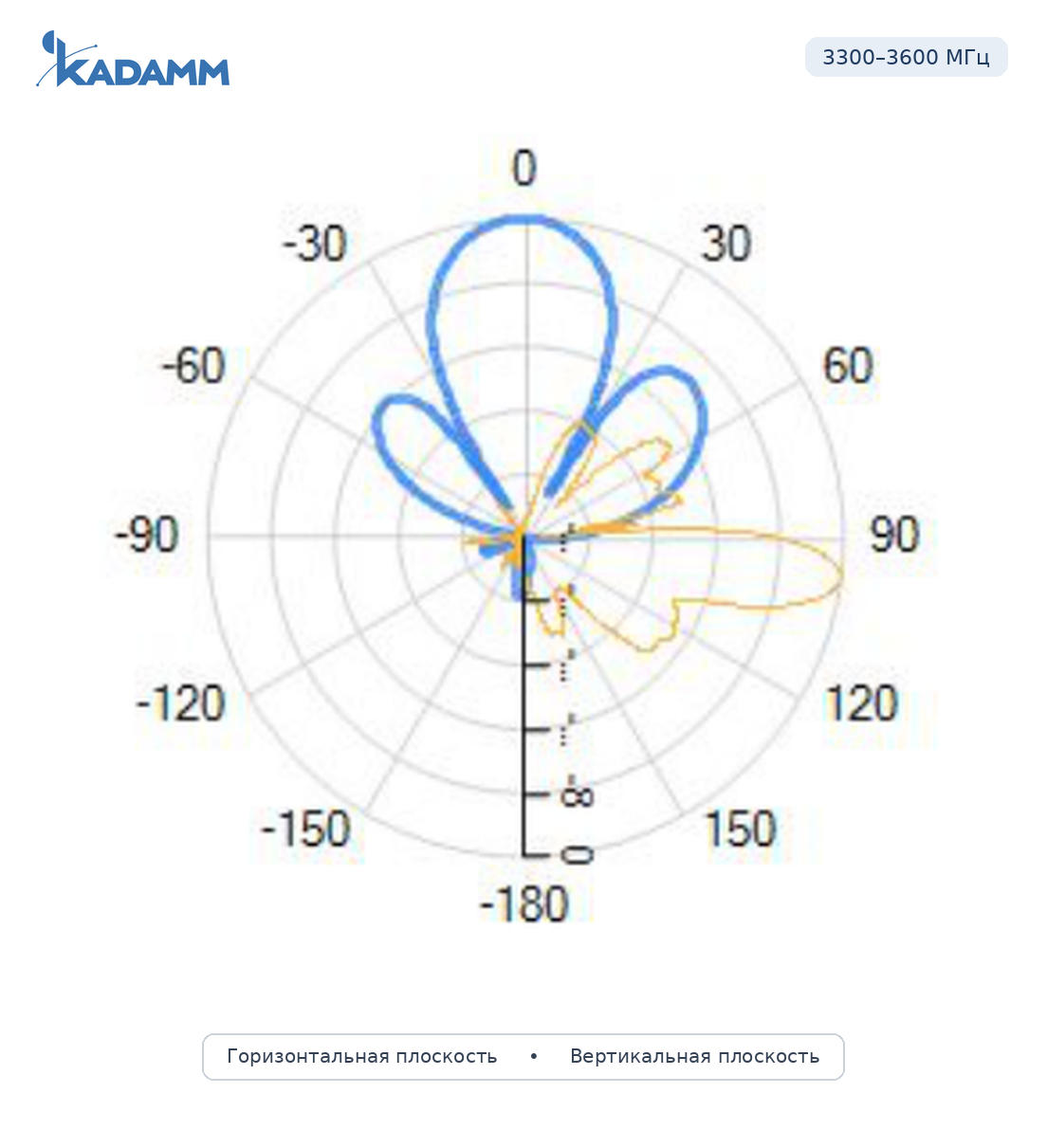

Диаграмма направленности KADAMM APX12-1736-1665IR, 3300–3600 МГц
3300–3600 МГц
рабочий луч 0°

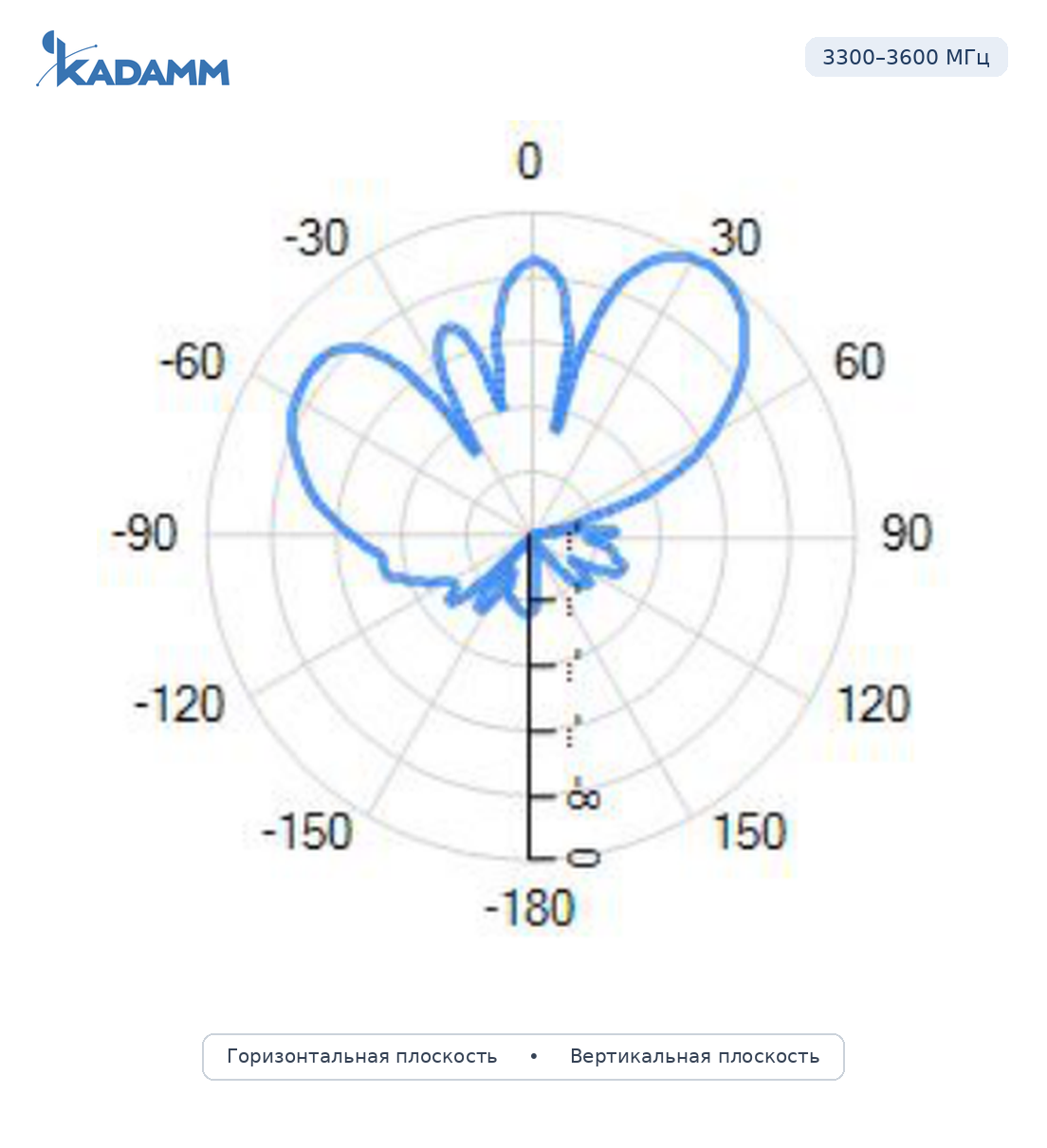

Диаграмма направленности KADAMM APX12-1736-1665IR, 3300–3600 МГц
3300–3600 МГц
рабочий луч 60°

Диаграммы направленности KADAMM APX12-1736-1665IR в полосах 1710–2170 МГц, 3300–3600 МГц — нормированные, в полярных координатах.

Поддерживаемые диапазоны 3GPP

ДиапазонЧастотыДуплексТехнологии
B3 / n3UL 1710–1785 / DL 1805–1880 МГцFDDGSM1800, LTE 1800
B1 / n1UL 1920–1980 / DL 2110–2170 МГцFDDUMTS2100, LTE 2100
B42 / n783400–3600 МГцTDDLTE/NR 3500

Приведены диапазоны 3GPP (TS 36.101, TS 38.101-1), обе полосы которых — UL и DL — полностью укладываются в рабочие полосы антенны.

Стандарты и протоколы

✓
IEC 62037 — методика измерения пассивной интермодуляции: две несущие по 43 дБм (20 Вт)
✓
IEC 61169-4 — присоединительные размеры разъёмов: 4 × розетка 7/16 DIN (FDD) + 2 кластерных разъёма L32-4/5 (TDD)
✓
3GPP TS 36.101 / 38.101-1 — рабочие полосы перекрывают диапазоны B3/n3, B1/n1, B42/n78

Комплект поставки

Антенна KADAMM APX12-1736-1665IR, монтажный комплект на трубу Ø50–Ø115 мм.

Где применяется

Типовое место установки — опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE/NR 3500 (диапазоны 3GPP B3/n3, B1/n1, B42/n78). На сектор — одна панель, её азимут и угол места берут из расчёта радиопокрытия.

При ширине луча 65° применяют обычную трёхсекторную схему — в городской и пригородной застройке, в посёлках и на промплощадках; круг закрывают три панели на опоре, и каждому сектору достаётся равная доля ёмкости.

Несколько систем излучателей в одном корпусе выручают при модернизации сайта: одна панель заменяет две–три старые, на опоре освобождается место, снижается ветровая нагрузка, а оборудование разных диапазонов или операторов подключается к своим входам.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосыПроверьте, что рабочие частоты каждого радиомодуля попадают в TDD 3300–3600 + FDD 2×1710–2170 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.
Входы12 входов; радиомодуль 2T2R подключают к паре входов ±45° одной системы.
Ширина луча65° подбирают под секторизацию сайта: три сектора закрывают лучом 65°, шесть секторов или протяжённую зону — лучом 33°, широкий сектор малой соты — лучом 90°.
НаклонПосчитайте угол на край соты плюс половину вертикального луча (≥4,5°) и сравните с наклоном панели — 2–12° / 0–10°.
ТрактМощность на вход — не менее 250 Вт. IM3 всей линии будет низкой, только если перемычки и разъёмы того же класса.
ОпораКронштейн и труба Ø50–Ø115 мм — под массу 17,1 кг и ветровую нагрузку.

Сравнение с похожими антеннами KADAMM

ПараметрAPX12-1736-1665IRAPX12-1727-1765IRAPX12-0742-1667IRAPX14-0738-1765IRAPX16-0727-1765IRAPX16-0727-1865IR
ФотоKADAMM APX12-1736-1665IRKADAMM APX12-1727-1765IRKADAMM APX12-0742-1667IRKADAMM APX14-0738-1765IRKADAMM APX16-0727-1765IRKADAMM APX16-0727-1865IR
Диапазон частотTDD 3300–3600 + FDD 2×1710–2170 МГцTDD 2515–2690 + FDD 2×1710–2170 МГцTDD 3300–4200 + FDD 2×690–960 МГцTDD 2300–2690 / 3300–3800 + FDD 690–960 / 2×1695–2690 МГцTDD 2515–2675 + FDD 2×698–960 / 2×1710–2170 МГцTDD 1710–2200 / 2496–2690 + FDD 2×690–960 / 2×1710–2200 / 2×2496–2690 МГц
Поляризация6×±45°6×±45°6×±45°7×±45°8×±45°8×±45°
Ширина ДН по уровню −3 дБ65°65°/65°/90°65°65°/65°/65°/90°65°/65°/65°/65°/65°—
Коэффициент усиления16,5 дБи16,9 дБи17,2 дБи17,4 дБи16,7 дБи20,6 дБи
Электрический наклон2–12° / 0–10°2–12°, RET2–12°, RET2–12°, RET2–12°, RET2–12°
Типкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDD
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

У панели 12 входов. Пара входов ±45° одной системы принимает двухтрактный радиомодуль — схема 2T2R (MIMO 2×2) или передача с поляризационным разнесением на приёме. Если на одну систему приходятся два однотрактных модуля одного диапазона, их подключают через комбайнер с учётом его потерь.

Каждому диапазону — отдельная система, в неё подключают модуль этого диапазона. При избытке модулей относительно числа систем диапазоны сводит комбайнер, установленный перед антенной; в расчёт линии закладывают его вносимые потери и класс по интермодуляции. Зная, какие радиомодули стоят на секторе, подберём модель с нужным количеством входов.

На границу соты смотрит верхний край луча по уровню −3 дБ. Угол равен арктангенсу отношения высоты подвеса к радиусу соты плюс половина вертикального луча (≥4,5°): для мачты 40 м и радиуса 2 км — около 3,4°, для крыши 25 м и радиуса 800 м — около 4°.

Электрический наклон панели — 2–12° / 0–10°, этого хватает для типовых высот подвеса. Для каждого сектора угол считают отдельно: высоты и радиусы у них обычно разные.

Это абсолютный уровень продуктов интермодуляции третьего порядка в стандартном испытании по IEC 62037 — не выше −107 дБм, то есть на 150 дБ ниже несущей (−150 дБн): на антенну подают два тона по 20 Вт (43 дБм) и измеряют продукты на частотах 2f1 − f2 и 2f2 − f1. Когда такие продукты попадают в приёмный канал, шум сектора растёт, а чувствительность падает.

Параметр имеет значение, когда антенна работает с несколькими мощными несущими разных диапазонов или операторов. Перемычки, разъёмы и кабели линии выбирают того же класса, соединения затягивают моментным ключом и герметизируют — иначе низкая интермодуляция самой панели теряет смысл.

Панель весит 17,1 кг, крепёж — 4 кг. Ветровую нагрузку считают по площади фронтальной стороны панели. Для проверки мачты или трубостойки на прочность и прогиб (с учётом обледенения) эти значения берут вместе с высотой подвеса и числом панелей и кабелей на опоре.

Кронштейн — под трубу Ø50–Ø115 мм. Опору проверяют на изгиб с учётом всех антенн, радиомодулей и кабелей; фидеры закрепляют на ней хомутами, чтобы разъёмы не несли их вес, а панель и опору заземляют по проекту.

По числу секторов в схеме сайта. С лучом 65° типично размещают три панели — их сектора сходятся по краям, и пространство вокруг опоры покрывается без провалов. Сектор базовой станции — это отдельная панель со своими радиомодулями; ёмкость сайта делят между секторами.

Для зоны вдоль дороги или под большую ёмкость меняют число секторов и вместе с ним ширину луча.

Да. Тип разъёма (розетка 4.3-10, 7/16 DIN или N) и его расположение на корпусе — снизу или сзади — задают при производстве партии.

Нужный разъём и его расположение укажите при запросе цены — менеджер уточнит исполнение для вашей партии. Антенна с разъёмом под ваш фидер или джампер подключается без переходника: в тракте меньше потерь и меньше соединений, на которых возникает пассивная интермодуляция.
