Карточка объединяет 2 модели одной конструкции; полосы, усиление и разъёмы каждой — в таблице «Исполнения», ниже речь о том, что у них общее.
Коротко о KADAMM APX12-0742-1667IR: луч по горизонтали 65°, 12 портов. У KADAMM APX12-0742-1667IR усиление 13,8 дБи и полоса 690–960 МГц, у KADAMM APX16-0727-1765IR — 16,7 дБи и 698–2675 МГц.

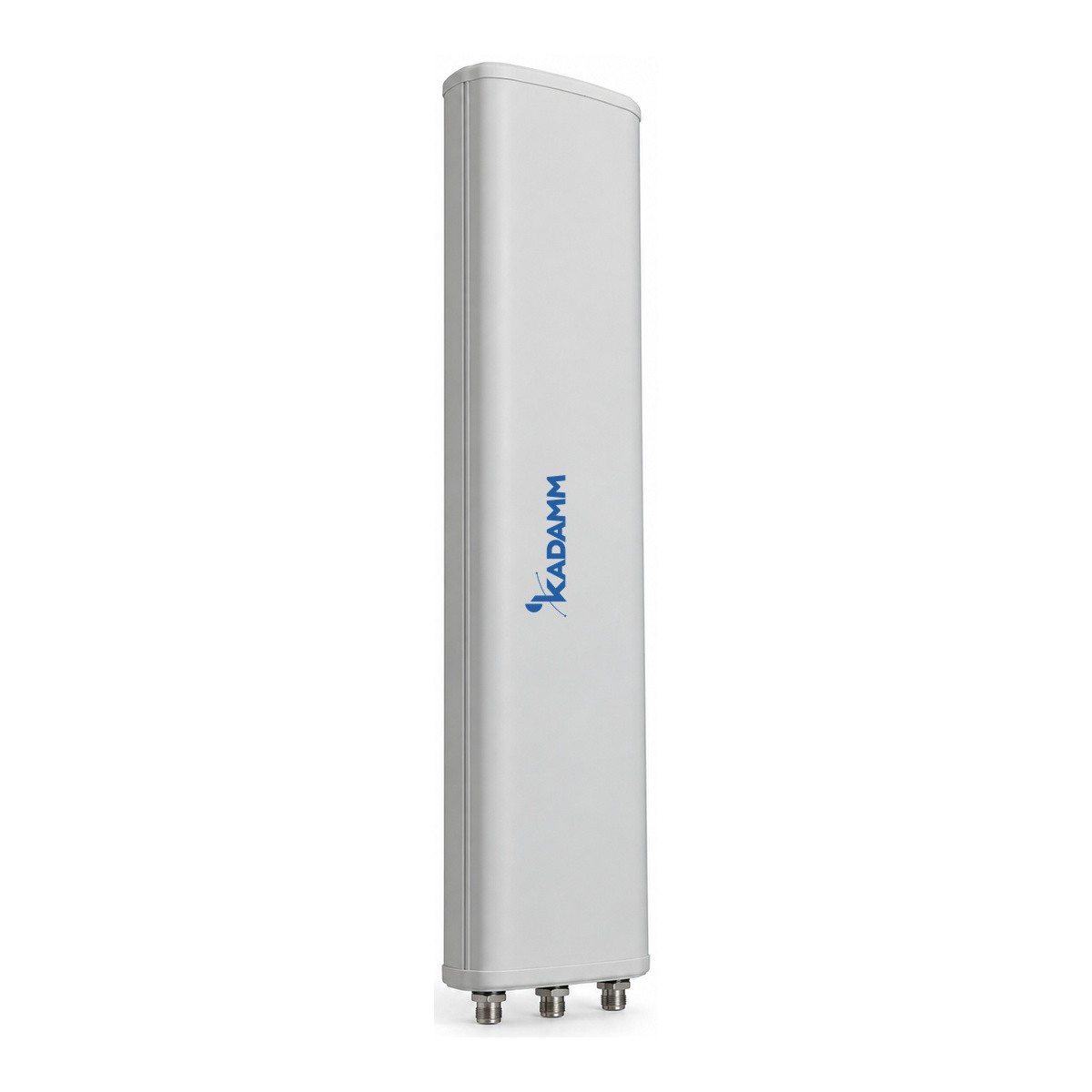

По конструкции это вертикальные столбцы излучателей над металлическим экраном-рефлектором, закрытые общим кожухом из стеклопластика. Рефлектор разворачивает излучение вперёд: мощность идёт в свой сектор, тыл и соседние направления почти не засвечиваются. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление. Секторные массивы FDD и массив TDD с формированием луча собраны в одном корпусе; через калибровочный вход радиомодуль TDD выравнивает фазы и амплитуды трактов.
Излучатель состоит из двух диполей с поворотом на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка более 18 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Системы разных диапазонов развязаны на 25 (R1, R2) дБ, так что соседние радиомодули друг другу не мешают.

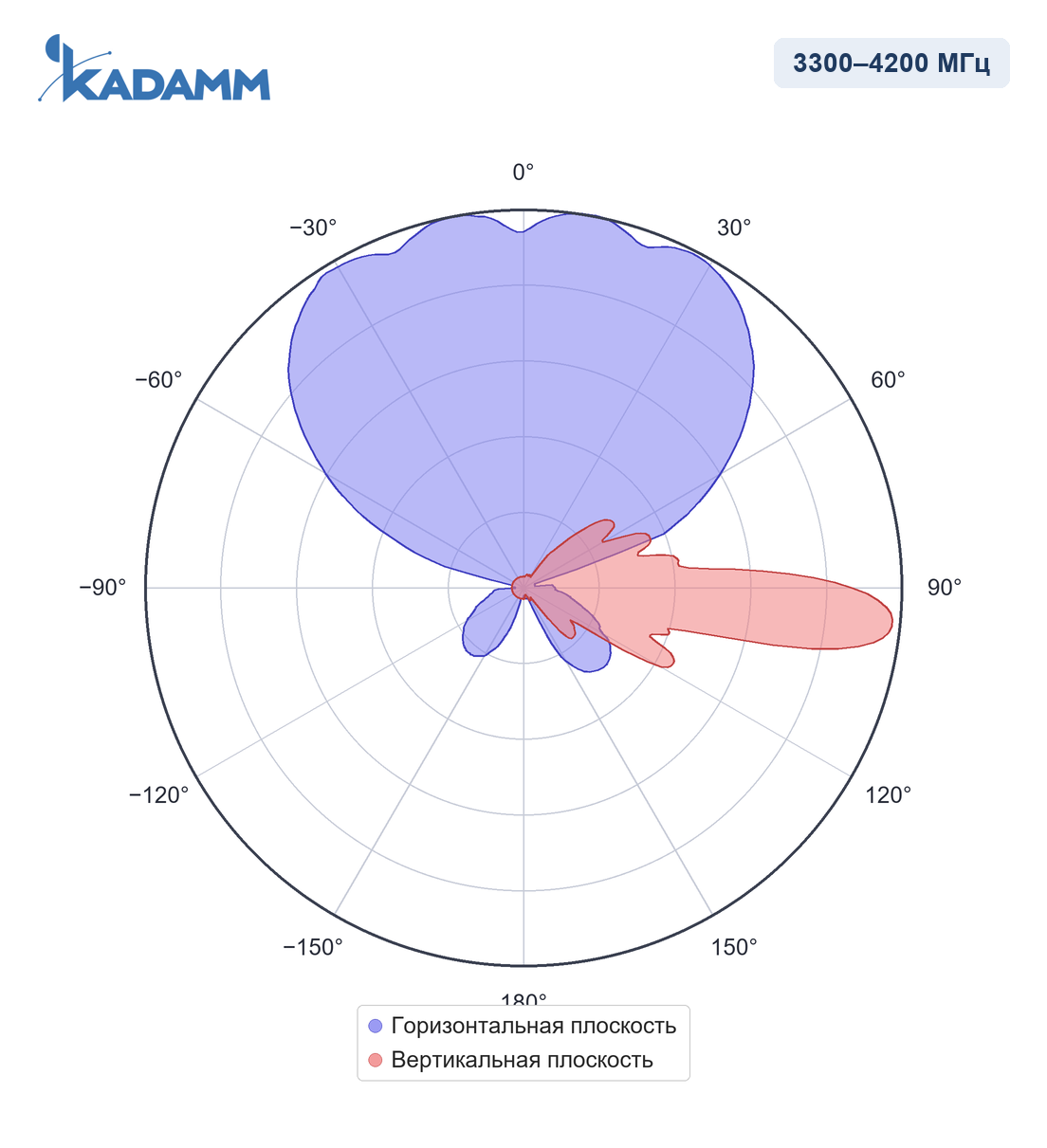

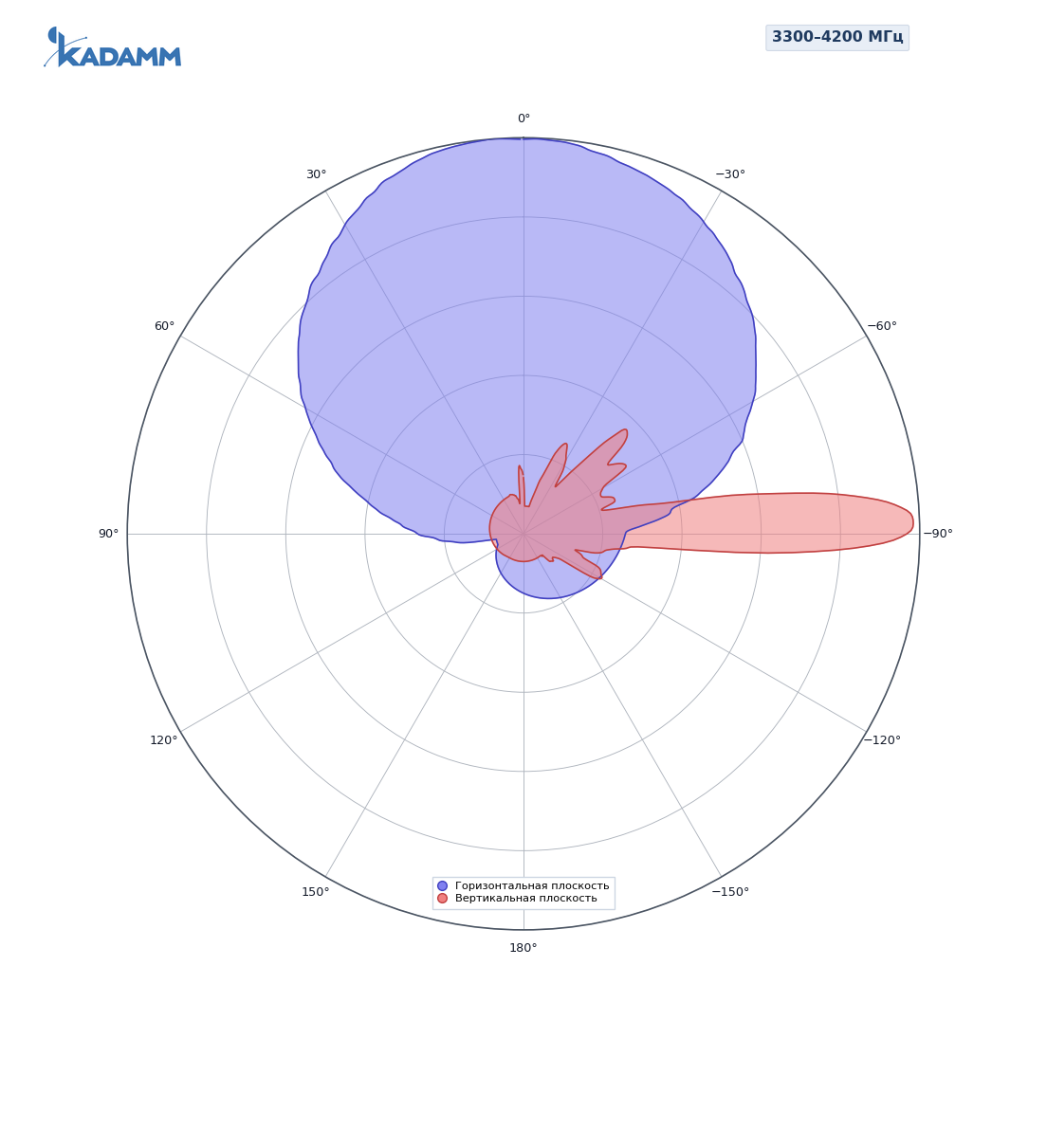

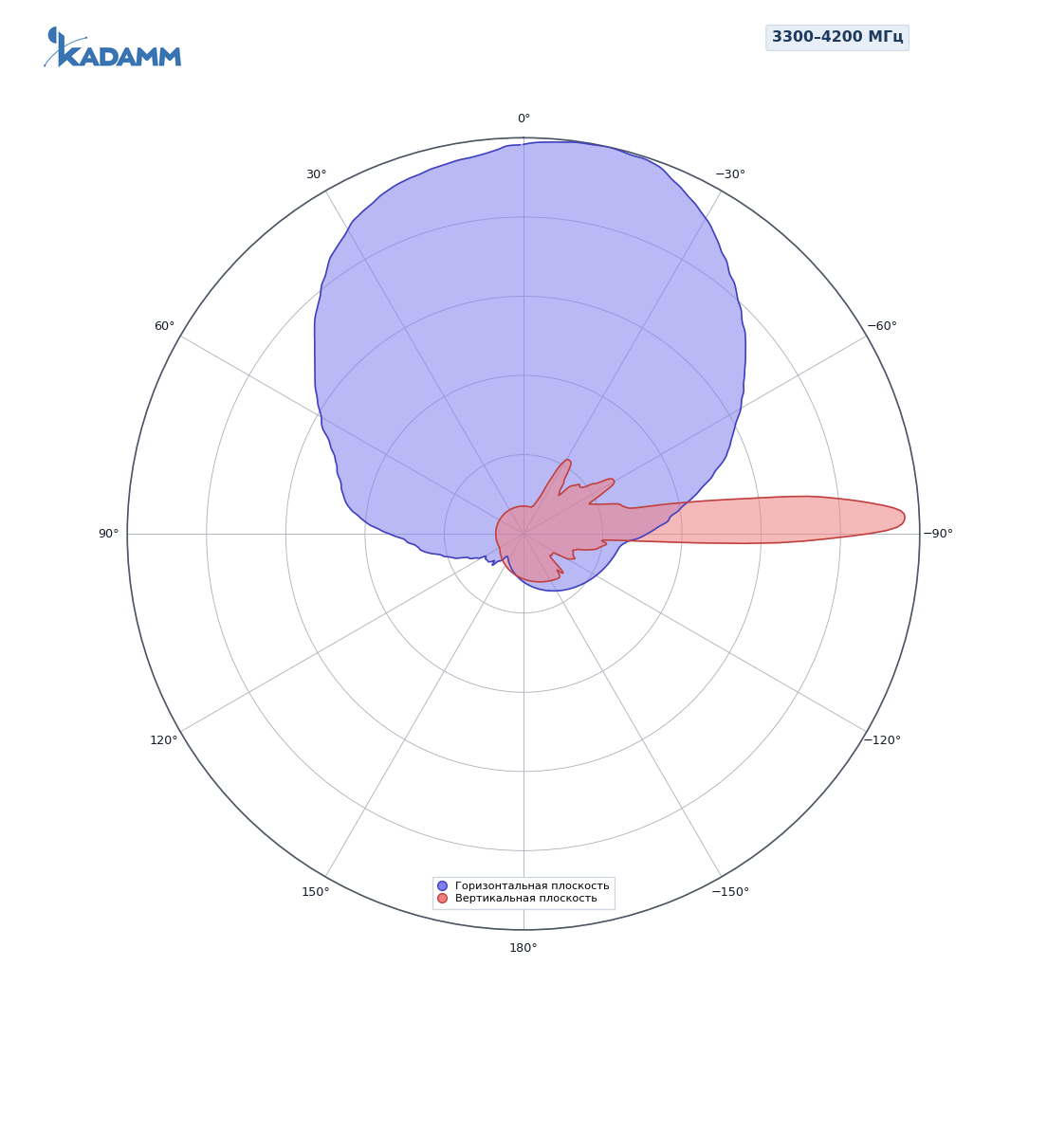

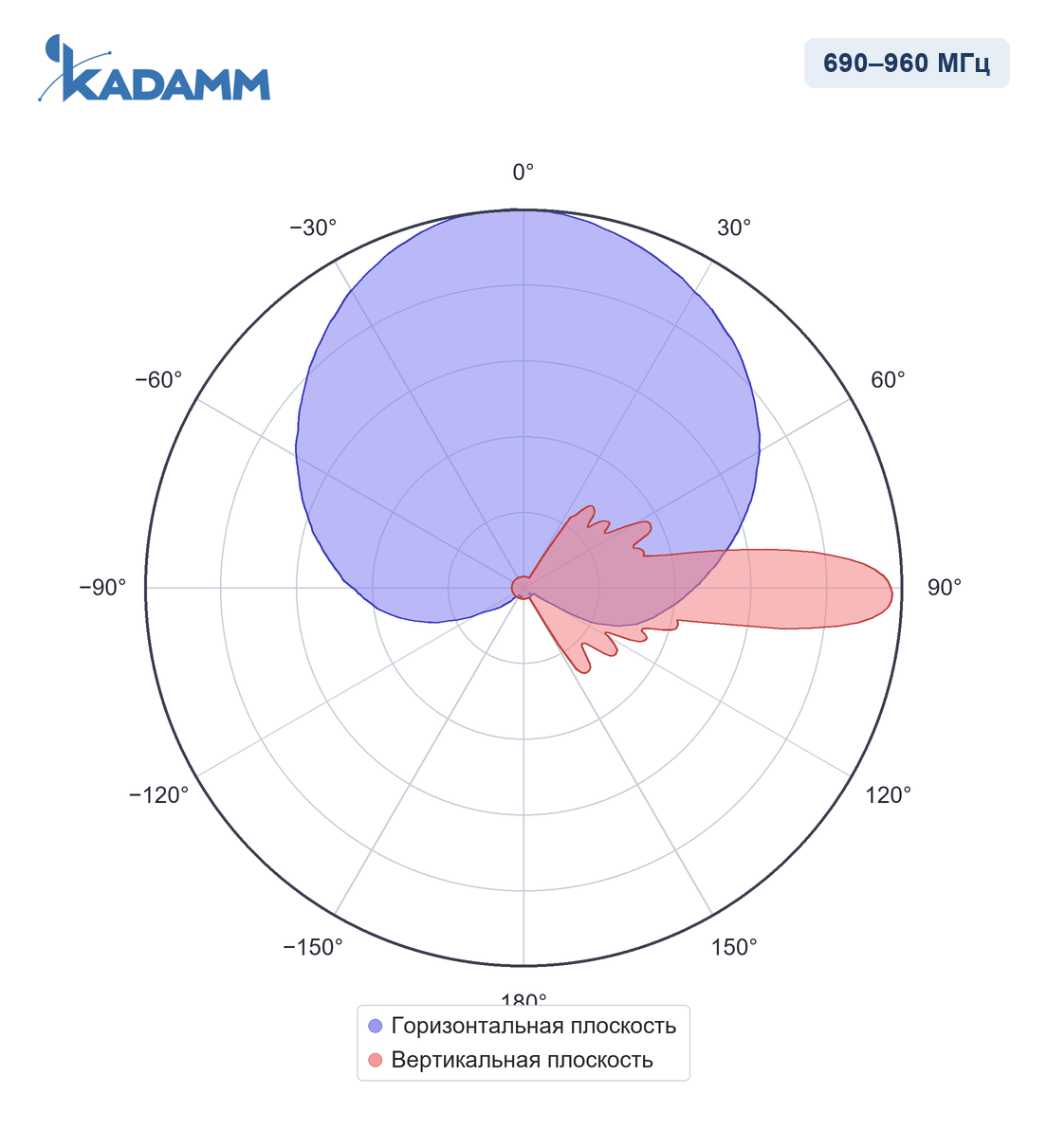

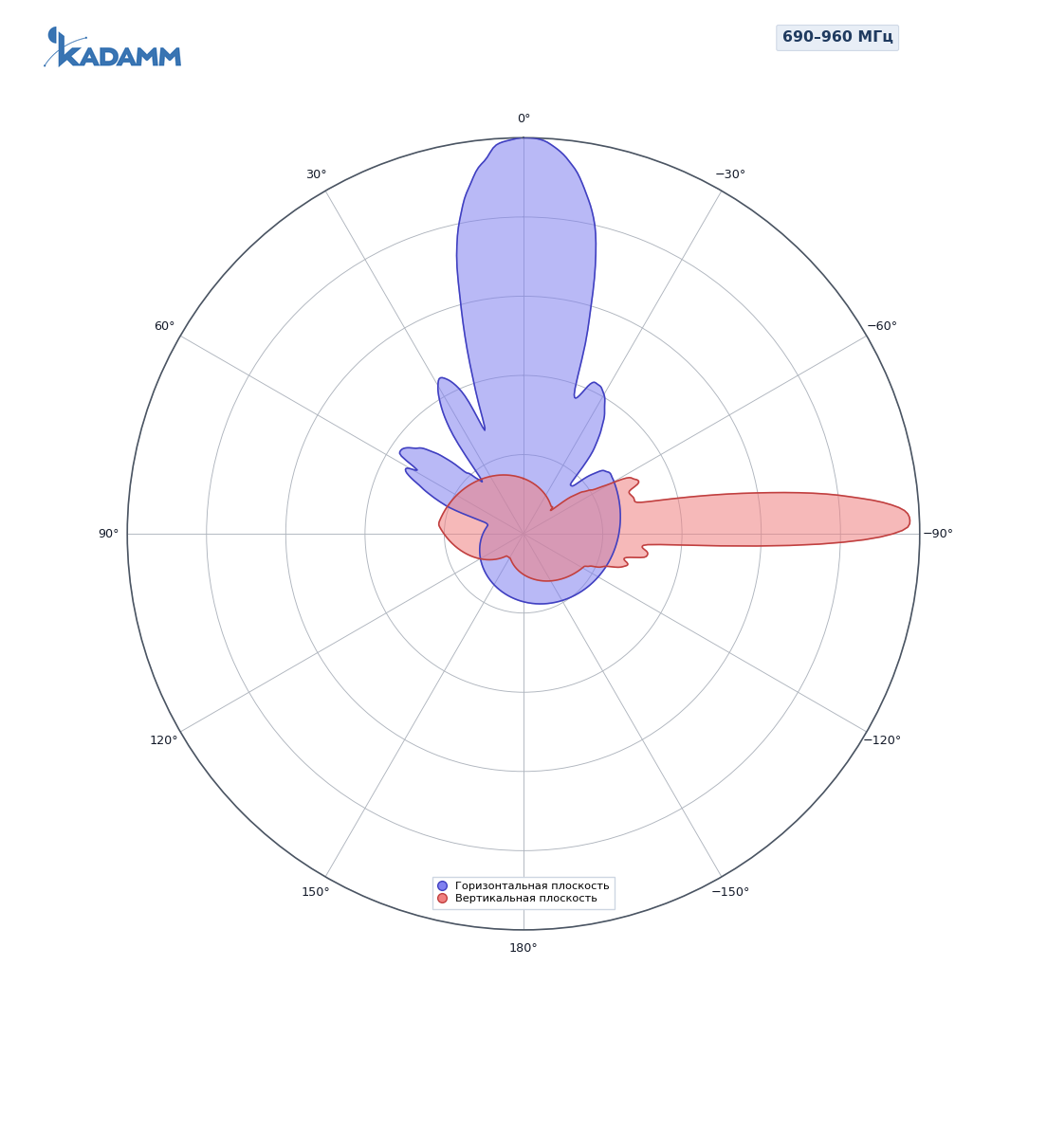

Форма диаграммы: ширина луча по горизонтали 65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад более 23–24 дБ — в тыл уходит примерно в 251 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 16 дБ — меньше перелёта сигнала в дальние соты.
Вертикальный луч всего 6,0 ± 0,6°, и зону обслуживания определяет наклон. Расчёт простой: угол на край соты (арктангенс отношения высоты подвеса к радиусу) плюс половина ширины луча по вертикали. Для панели на мачте высотой 40 м и соты радиусом 2 км получается около 4,1°. Диапазон электрического наклона — 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по встроенный RET (AISG2.0/3GPP).
Тракт: КСВН не более 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 250 Вт; IM3 не выше −153 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 4 × розетка 4.3-10, 1 × вилка MQ4 + MQ5. Пассивная интермодуляция важна на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и поднимают шум. Показатель антенны распространяется на всю линию лишь при перемычках и разъёмах того же класса; именно для этого сделаны разъёмы 4.3-10: они меньше 7/16 и держат контакт стабильнее. По постоянному току излучатели соединены с землёй, поэтому статика стекает на опору.
Корпус и крепление: масса 26–32 кг и 6 кг монтажного комплекта, диаметр трубы Ø50–Ø110 мм, рабочая температура −40…+70 °C, предельный ветер 200 км/ч. На скорости ветра 150 км/ч нагрузка равна 1097 / 278 / 1097 Н (фронт / бок / тыл); фронтальные около 112 кгс через кронштейн и трубу приходят на опору вместе с изгибающим моментом.
Конструктивные особенности
TDD beamforming + FDD в одном полотнеTDD 3300–4200 + FDD 2×690–960 МГц: массив TDD/5G NR с формированием луча (8 портов + калибровка) и секторные FDD-массивы ±45°.
КомпактностьГабариты 1485 × 500 × 160 мм, масса 26–32 кг, крепление Ø50–Ø110 мм.
Чистый трактIM3 не выше −153 дБн при двух несущих по 43 дБм, КСВН не более 1,5, развязка между входами ≥25 (R1, R2) дБ.
Мощность и защитаДо 250 Вт на порт, заземление по постоянному току.
Всепогодное исполнениеМатериал радома — стеклопластик; диапазон рабочих температур −40…+70 °C, допустимый ветер до 200 км/ч.
Технические характеристики
Массив TDD (beamforming) 3300–4200 МГц: общие и калибровочные параметры
Параметр
Значение
Поляризация
± 45°
Электрический наклон
2–12°
Коэффициент связи калибровочного порта с портами антенны, дБ
−26 ± 2
КСВН портов
≤1,5
Развязка между портами одной поляризации, дБ
≥20
Развязка между портами разных поляризаций, дБ
≥24
TDD: одноколонный луч
Параметр
3300–3800 МГц
3800–4200 МГц
Коэффициент усиления, дБи
15,5 ± 0,7
16 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
85 ± 15°
75 ± 15°
Коэффициент защитного действия (вперёд/назад), дБ
>24
>23
Ширина ДН по уровню −3 дБ, вертикальная плоскость
6,0 ± 0,6°
5,5 ± 0,7°
Подавление первого бокового лепестка (вертикальная плоскость), дБ
>16
>16
TDD: широковещательный луч (BCH) 65°
Параметр
3300–3800 МГц
3800–4200 МГц
Коэффициент усиления, дБи
16,8 ± 0,8
17,2 ± 0,8
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
65°
65°
Коэффициент защитного действия (вперёд/назад), дБ
>25
>25
Ширина ДН по уровню −3 дБ, вертикальная плоскость
6,0 ± 0,6°
5,5 ± 0,7°
Подавление первого бокового лепестка (вертикальная плоскость), дБ
>16
>16
TDD: сервисный луч
Параметр
3300–3800 МГц
3800–4200 МГц
Усиление луча на 0°, дБи
20,6 ± 0,6
21,2 ± 0,6
Ширина луча на 0° по уровню −3 дБ
25°
23°
Подавление боковых лепестков луча на 0°, дБ
>30
>30
Коэффициент защитного действия луча на 0°, дБ
>18
>18
Массив R1/R2: 2×690–960 МГц
Параметр
690–803 МГц
791–862 МГц
880–960 МГц
Поляризация
±45°
Усиление во всём диапазоне наклонов, дБи
13,7 ± 0,5
14,1 ± 0,5
14,5 ± 0,5
Коэффициент усиления, дБи
13,8
14,2
14,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
67 ± 5°
65 ± 5°
63 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость
15,0 ± 1,0°
13,8 ± 1,0°
12,4 ± 0,8°
Коэффициент защитного действия (отношение вперёд/назад), дБ
Антенна KADAMM APX12-0742-1667IR, монтажный комплект на трубу Ø50–Ø110 мм.
Где применяется
Типовое место установки — опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, LTE/NR 3500, LTE/NR 3700 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B42/n78, B43/n78, n78). На сектор — одна панель, её азимут и угол места берут из расчёта радиопокрытия.
При ширине луча 65° применяют обычную трёхсекторную схему — в городской и пригородной застройке, в посёлках и на промплощадках; круг закрывают три панели на опоре, и каждому сектору достаётся равная доля ёмкости.
Несколько систем излучателей в одном корпусе выручают при модернизации сайта: одна панель заменяет две–три старые, на опоре освобождается место, снижается ветровая нагрузка, а оборудование разных диапазонов или операторов подключается к своим входам.
Как подобрать под объект
Параметр выбора
Что учесть
Полосы
Убедитесь, что частоты всех радиомодулей лежат в пределах 690–960 МГц, и разнесите диапазоны по системам панели — по одной системе на диапазон.
Входы
12 входов; радиомодуль 2T2R подключают к паре входов ±45° одной системы.
Ширина луча
65° подбирают под секторизацию сайта: три сектора закрывают лучом 65°, шесть секторов или протяжённую зону — лучом 33°, широкий сектор малой соты — лучом 90°.
Наклон
Посчитайте угол на край соты плюс половину вертикального луча (6,0 ± 0,6°) и сравните с наклоном панели — 2–12°.
Тракт
Мощность на вход — до 250 Вт. Низкая IM3 всей линии получается только с перемычками и разъёмами того же класса.
Опора
Кронштейн и труба Ø50–Ø110 мм — под массу 26–32 кг и ветровую нагрузку 1097 / 278 / 1097 Н.
У панели 12 входов. Двухтрактный радиомодуль подключают к паре входов ±45° одной системы: 2T2R (MIMO 2×2) или разнесение по поляризации на приёме. Два однотрактных модуля одного диапазона заводят на одну систему через комбайнер, закладывая его потери.
Модуль каждого диапазона занимает свою систему — развязка между системами не менее 25 (R1, R2) дБ. При числе модулей сверх числа систем перед антенной ставят комбайнер, сводящий диапазоны; в расчёт линии входят его вносимые потери и интермодуляционный класс. Зная, какие радиомодули стоят на секторе, подберём модель с нужным количеством входов.
Луч наклоняют так, чтобы его верхний край по уровню −3 дБ приходился на границу соты. Наклон — это арктангенс отношения высоты к радиусу соты плюс половина вертикального луча (6,0 ± 0,6°): мачта 40 м и радиус 2 км дают около 4,1°, крыша 25 м и радиус 800 м — около 4,8°.
Электрический наклон панели — 2–12°, этого хватает для типовых высот подвеса. Для каждого сектора угол считают отдельно: высоты и радиусы у них обычно разные.
Да. Наклон задаёт привод RET по протоколу встроенный RET (AISG2.0/3GPP): команду отдают от базовой станции либо из системы управления сетью, и угол меняется без выезда монтажников и без отключения сектора. Это удобно при оптимизации сети, при вводе новых сайтов рядом и при сезонных изменениях нагрузки.
Привод подключают к порту AISG на панели или через модем в фидере; в заказе уточните, входит ли в комплект блок RET и какой кабель управления к нему потребуется. В этом случае механический наклон кронштейна задают при начальной установке и больше не меняют.
Цифра показывает, насколько продукты интермодуляции третьего порядка слабее несущих в стандартном испытании по IEC 62037: на антенну подают два тона по 20 Вт и измеряют продукты на частотах 2f1 − f2 и 2f2 − f1. Когда такие продукты попадают в приёмный канал, шум сектора растёт, а чувствительность падает.
Это важно, если через антенну идут мощные несущие разных диапазонов или операторов. Малая интермодуляция панели имеет смысл, только если перемычки, разъёмы и кабели линии того же класса, а соединения затянуты моментным ключом и загерметизированы.
Собственная масса панели — 26–32 кг, монтажного комплекта — 6 кг. Ветровая нагрузка при 150 км/ч — 1097 / 278 / 1097 Н (фронт / бок / тыл), фронтальная — около 112 кгс. Эти цифры вместе с высотой подвеса, числом панелей и кабелей на опоре — исходные данные для расчёта трубостойки или мачты на прочность и на прогиб, включая запас на обледенение.
Кронштейн — под трубу Ø50–Ø110 мм. Расчёт опоры на изгиб учитывает все антенны, радиомодули и кабели; вес фидеров передают на опору хомутами, а не на разъёмы; заземление панели и опоры выполняют по проекту.
Количество определяется числом секторов, заложенных в схему сайта. Для луча 65° обычная схема — три панели; края секторов смыкаются, поэтому зона вокруг опоры закрыта без провалов. Сектор базовой станции — это отдельная панель со своими радиомодулями; ёмкость сайта делят между секторами.
Для зоны вдоль дороги или под большую ёмкость меняют число секторов и вместе с ним ширину луча.
Да. Тип разъёма (розетка 4.3-10, 7/16 DIN или N) и его расположение на корпусе — снизу или сзади — задают при производстве партии.
Нужный разъём и его расположение укажите при запросе цены — менеджер уточнит исполнение для вашей партии. Антенна с разъёмом под ваш фидер или джампер подключается без переходника: в тракте меньше потерь и меньше соединений, на которых возникает пассивная интермодуляция.
Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы
Подберём конфигурацию, монтажный комплект и блок RET под вашу площадку. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Артикул для заказа — KADAMM APX12-0742-1667IR, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APX12-0742-1667IR могут уточняться без уведомления.
