KADAMM APX16-0727-1865IR — секторная антенна базовой станции 690–960/1710–2690 МГц, 18,4 дБи, 16 портов

KADAMM APX16-0727-1865IR — панель для сектора базовой станции сотовой сети, полосы TDD 1710–2200 / 2496–2690 + FDD 2×690–960 / 2×1710–2200 / 2×2496–2690 МГц.

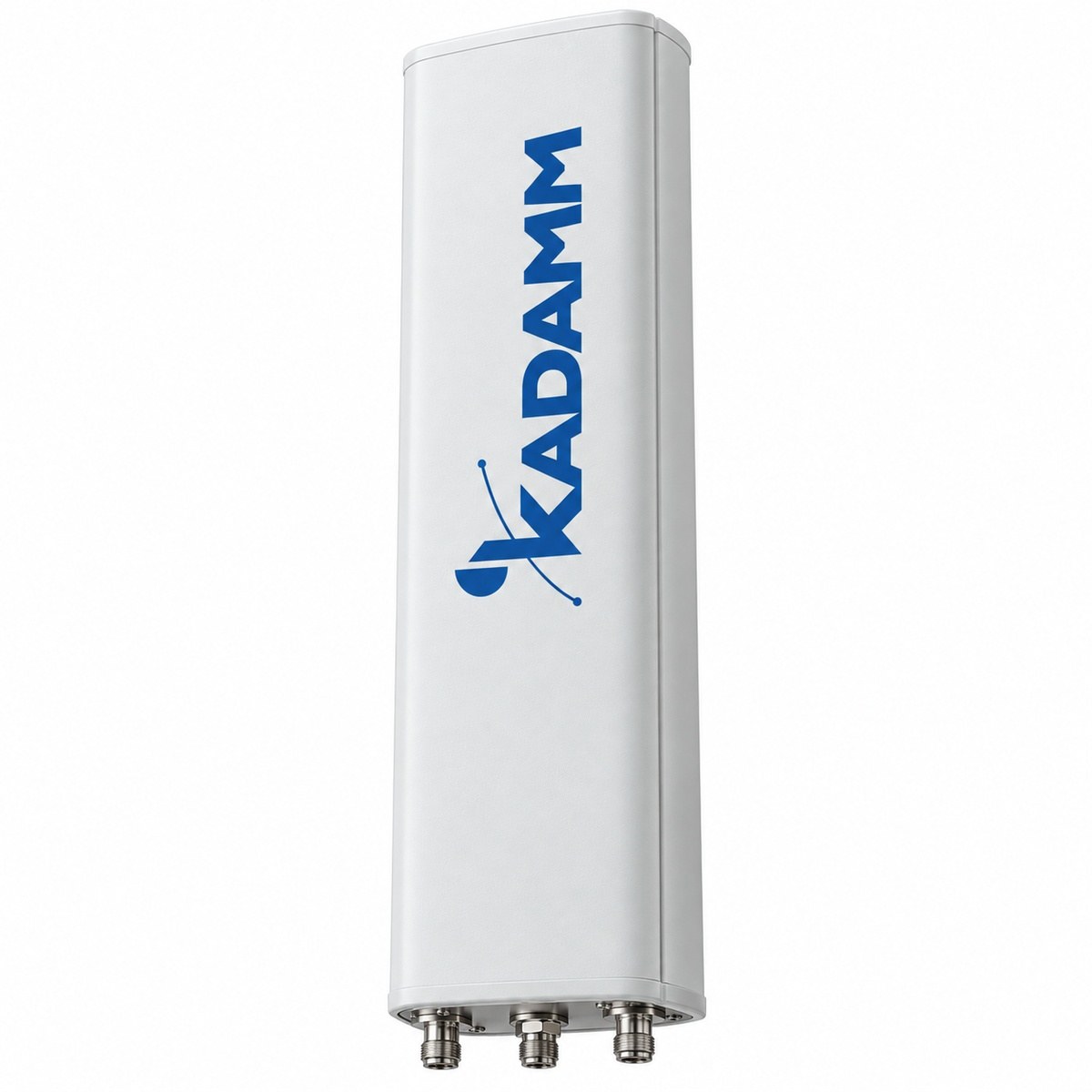

KADAMM APX16-0727-1865IR
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
TDD 1710–2200 / 2496–2690 + FDD 2×690–960 / 2×1710–2200 / 2×2496–2690 МГц
Диапазон
20,6 дБи
Усиление
2–12°
Электрический наклон
8×4.3-10 + MQ4/MQ5
Разъёмы
2300 мм
Высота

Что это за серия

Главное в цифрах: 16 входов; горизонтальный луч 95 ± 10° / 85 ± 10°; усиление до 20,6 дБи; наклон луча 2–12°.

Коротко о KADAMM APX16-0727-1865IR: луч по горизонтали 95 ± 10°, портов — 16. У KADAMM APX16-0727-1765IR усиление 16,7 дБи и полоса 698–2675 МГц, у KADAMM APX16-0727-1865IR — 20,6 дБи и 690–2690 МГц. Полоса KADAMM APX16-0727-1765IR целиком входит в полосу KADAMM APX16-0727-1865IR.

По конструкции это вертикальные столбцы излучателей над металлическим экраном-рефлектором, закрытые общим кожухом из стеклопластика. Экран отражает излучение вперёд, вся мощность направляется в один сектор, а тыльная сторона и соседние направления почти не получают сигнала. Вертикальный луч задаёт высота столбца: больше излучателей — уже луч и выше усиление; у панели высотой 2300 мм луч по вертикали 8,8 ± 0,5°. Секторные массивы FDD и массив TDD с формированием луча собраны в одном корпусе; через калибровочный вход радиомодуль TDD выравнивает фазы и амплитуды трактов.

Каждый излучатель — пара диполей, повёрнутых на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка более 20 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Системы разных диапазонов развязаны на 25 дБ, так что соседние радиомодули друг другу не мешают.

Форма диаграммы: ширина луча по горизонтали 95 ± 10° / 85 ± 10° — широкий сектор: две–три панели закрывают площадку, удобно для малых сот и промышленных территорий; отношение вперёд/назад более 25 дБ — в тыл уходит примерно в 316 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 16 дБ — меньше перелёта сигнала в дальние соты.

По вертикали луч узкий — 8,8 ± 0,5°, поэтому зону обслуживания задают наклоном. Расчёт простой: угол на край соты (арктангенс отношения высоты подвеса к радиусу) плюс половина ширины луча по вертикали. Для панели на 40-метровой мачте и соты радиусом 2 км получается около 5,5°. Диапазон электрического наклона — 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается.

Тракт: КСВН не более 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 250 (R1,R2);200 (Y1, Y6) Вт; IM3 не выше −153 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 8 × розетка 4.3-10, 1 x (MQ4+MQ5). Пассивная интермодуляция значима на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и повышают уровень шума. Чтобы линия целиком соответствовала цифре антенны, перемычки и разъёмы нужны того же класса — под эту задачу и разработаны разъёмы 4.3-10, компактнее 7/16 и с более устойчивым контактом. Статический заряд с антенны уходит на опору: излучатели имеют заземление по постоянному току.

Механические данные: размеры 2300 × 500 × 160 мм по высоте, ширине и глубине; масса 40,1 кг и ещё 6,8 кг на монтажный комплект; крепление на трубу Ø50–Ø125 мм; работа при −40…+60 °C; ветер до 200 км/ч. На скорости ветра 150 км/ч нагрузка равна 1392 / 422 / 1392 Н (фронт / бок / тыл); фронтальные около 142 кгс через кронштейн и трубу приходят на опору вместе с изгибающим моментом.

Конструктивные особенности

TDD beamforming + FDD в одном полотнеTDD 1710–2200 / 2496–2690 + FDD 2×690–960 / 2×1710–2200 / 2×2496–2690 МГц: массив TDD/5G NR с формированием луча (8 портов + калибровка) и секторные FDD-массивы ±45°.
КомпактностьРазмеры 2300 × 500 × 160 мм, вес 40,1 кг, под трубу Ø50–Ø125 мм.
Чистый трактУровень IM3 — не более −153 дБн (две несущие по 43 дБм); КСВН до 1,5; развязка входов ≥25 дБ.
Мощность и защитаДо 250 (R1,R2);200 (Y1, Y6) Вт на порт, заземление по постоянному току.
Всепогодное исполнениеМатериал радома — стеклопластик; диапазон рабочих температур −40…+60 °C, допустимый ветер до 200 км/ч.

Технические характеристики

Массив TDD (beamforming) 1710–2200 / 2496–2690 МГц: общие и калибровочные параметры

ПараметрЗначение
Поляризация± 45
Электрический наклон2–12°
Коэффициент связи калибровочного порта с портами антенны, дБ−26 ± 2
КСВН портов≤1,5
Развязка между портами одной поляризации, дБ≥20
Развязка между портами разных поляризаций, дБ≥23

TDD: одноколонный луч

Параметр1710–2200 МГц2496–2690 МГц
Коэффициент усиления, дБи15,0 ± 0,615,7 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость95 ± 10°85 ± 10°
Коэффициент защитного действия (вперёд/назад), дБ>25>25
Ширина ДН по уровню −3 дБ, вертикальная плоскость8,8 ± 0,5°6,6 ± 0,5°
Подавление первого бокового лепестка (вертикальная плоскость), дБ>16>16

TDD: широковещательный луч (BCH)

Параметр1710–2200 МГц2496–2690 МГц
Коэффициент усиления, дБи20,2 ± 0,620,6 ± 0,6
Коэффициент защитного действия (вперёд/назад), дБ>25>25
Ширина ДН по уровню −3 дБ, вертикальная плоскость8,8 ± 0,6°6,6 ± 0,7°
Подавление первого бокового лепестка (вертикальная плоскость), дБ>15>15

TDD: сервисный луч

Параметр1710–2200 МГц2496–2690 МГц
Усиление луча на 0°, дБи20,2 ± 0,620,6 ± 0,6
Ширина луча на 0° по уровню −3 дБ26°24°
Коэффициент защитного действия луча на 0°, дБ>30>30
Поляризационная развязка луча на 0° (осевая), дБ>20>20

Массив R1/R2: 2×690–960 МГц

Параметр698–803 МГц803–880 МГц880–960 МГц
Поляризация±45°
Усиление во всём диапазоне наклонов, дБи15,6 ± 0,916,0 ± 0,716,3 ± 0,8
Коэффициент усиления, дБи15,716,116,4
Ширина ДН по уровню −3 дБ, горизонтальная плоскость65 ± 7°61 ± 7°58 ± 7°
Ширина ДН по уровню −3 дБ, вертикальная плоскость10,3 ± 0,8°9,2 ± 0,7°8,4 ± 0,7°
Коэффициент защитного действия (отношение вперёд/назад), дБ>21>22>22
Поляризационная развязка (кроссполяризационная), дБ>18
Подавление первого бокового лепестка, дБ>15
Электрический наклон2–12°

Массив Y1/Y6: 2×1710–2690 МГц

Параметр1710–1880 МГц1880–2200 МГц2496–2690 МГц
Поляризация± 45
Усиление во всём диапазоне наклонов, дБи16,5 ± 0,617,2 ± 0,718,3 ± 0,7
Коэффициент усиления, дБи16,717,318,4
Ширина ДН по уровню −3 дБ, горизонтальная плоскость69 ± 7°67 ± 6°58 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость6,9 ± 0,6°6,2 ± 0,7°4,7 ± 0,4°
Коэффициент защитного действия (отношение вперёд/назад), дБ>25>28>26
Поляризационная развязка (кроссполяризационная), дБ>17>21>21
Подавление первого бокового лепестка, дБ>16>16>15
Электрический наклон2–12°

Общие параметры

ПараметрЗначение
КСВН≤1,5
Развязка между входами разных систем, дБ≥25
Развязка между входами, дБ≥25(R1,R2); ≥27(Y1, Y6);
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−153
Входное сопротивление50 Ом
Максимальная мощность на порт250 (R1,R2);200 (Y1, Y6) Вт
ГрозозащитаЗаземление по постоянному току

Механические характеристики

ПараметрЗначение
Разъёмы8 × розетка 4.3-10, 1 x (MQ4+MQ5) (IEC 61169-54)
Размеры (В × Ш × Г)2300 × 500 × 160 мм
Размеры упаковки2600 × 615 × 290 мм
Масса антенны40,1 кг
Масса монтажного комплекта6,8 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)1392 / 422 / 1392 Н
Максимальная скорость ветра200 км/ч
Материал радомаСтеклопластик
Цвет радомаСерый
Рабочая температура−40…+60 °C
Крепление на трубуØ50–Ø125 мм

Диаграммы направленности

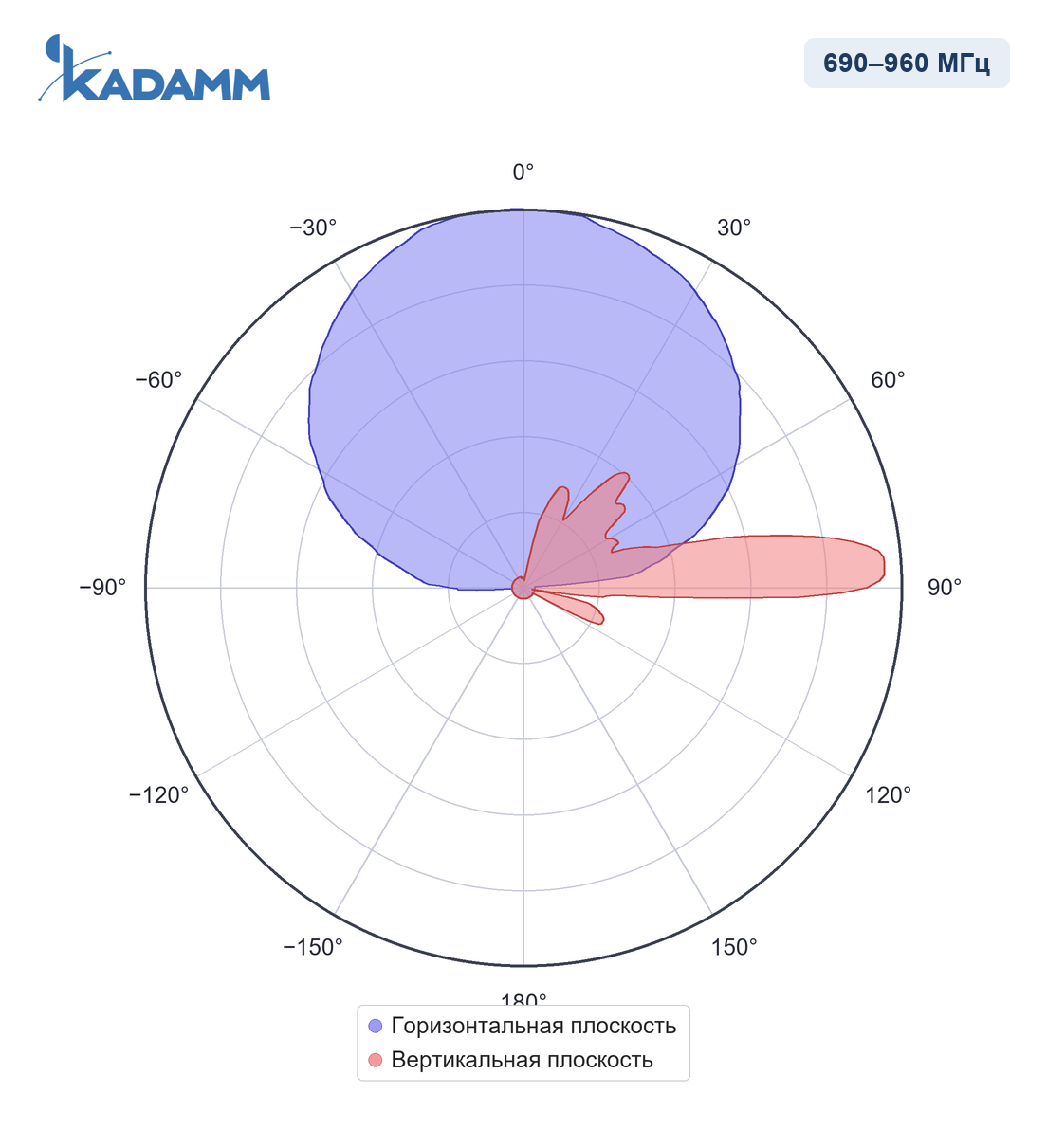

Диаграмма направленности KADAMM APX16-0727-1865IR, 690–960 МГц
690–960 МГц

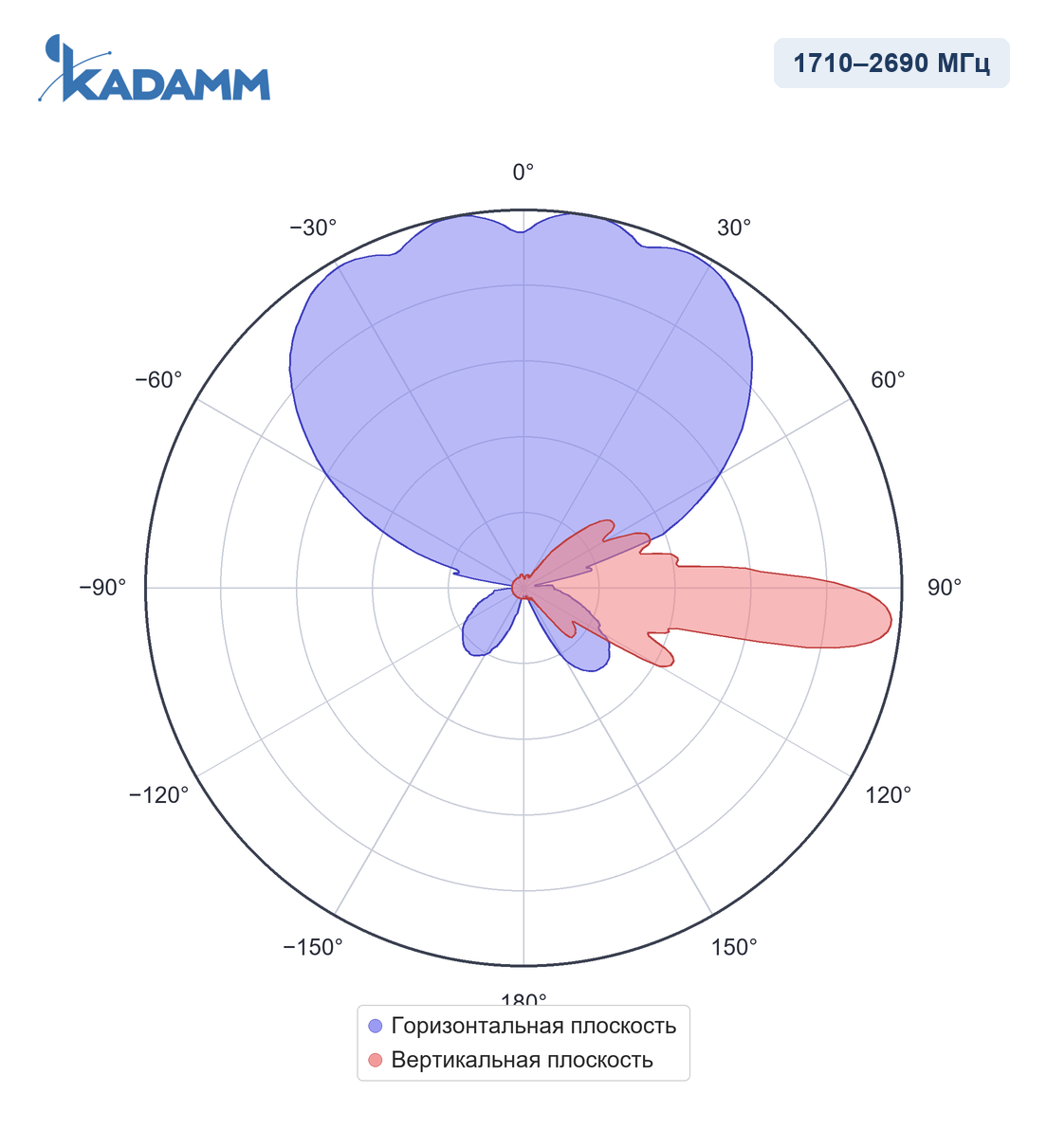

Диаграмма направленности KADAMM APX16-0727-1865IR, 1710–2690 МГц
1710–2690 МГц
массивы Y1/Y6

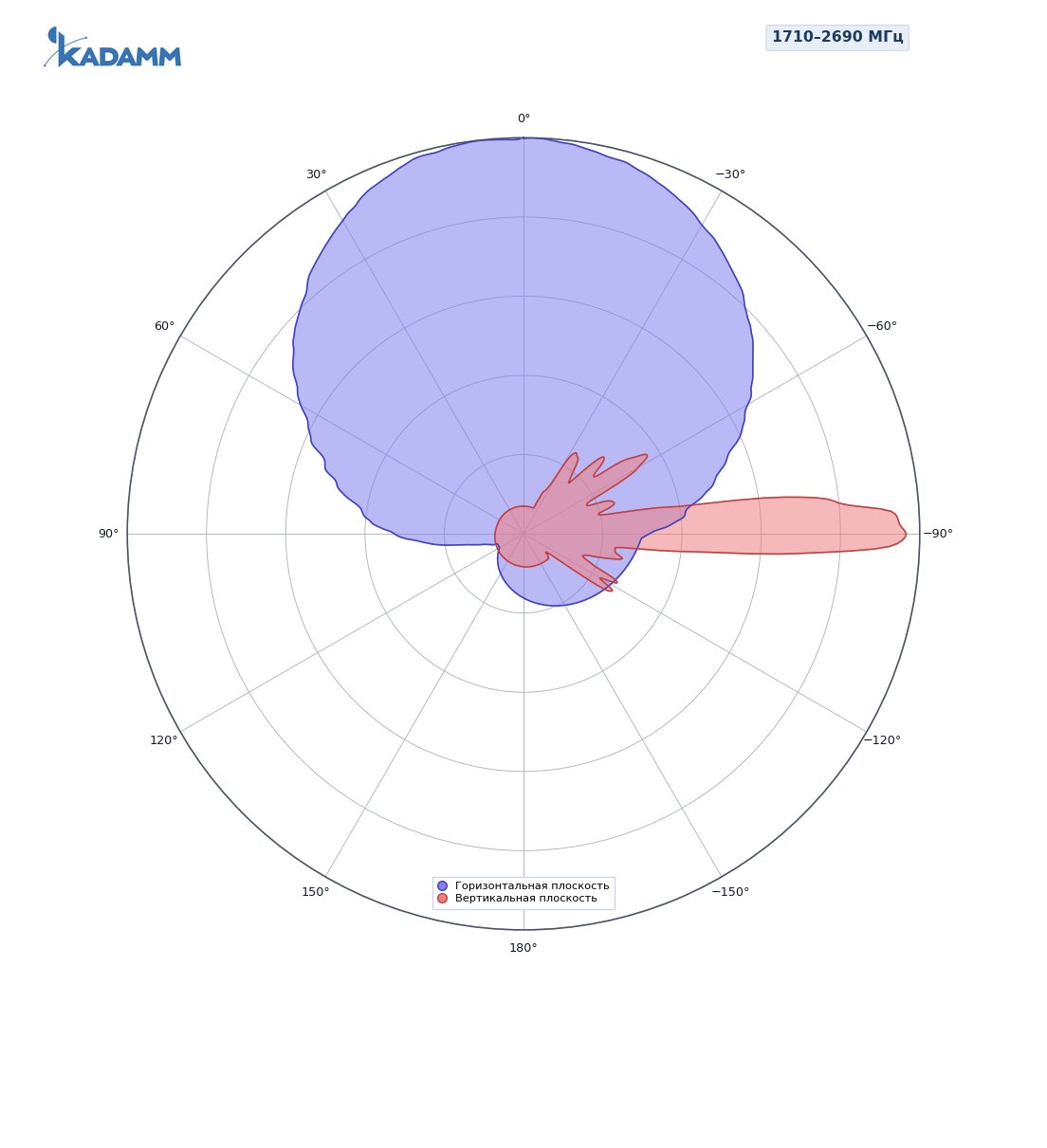

Диаграмма направленности KADAMM APX16-0727-1865IR, 1710–2690 МГц
1710–2690 МГц
широковещательный луч NR

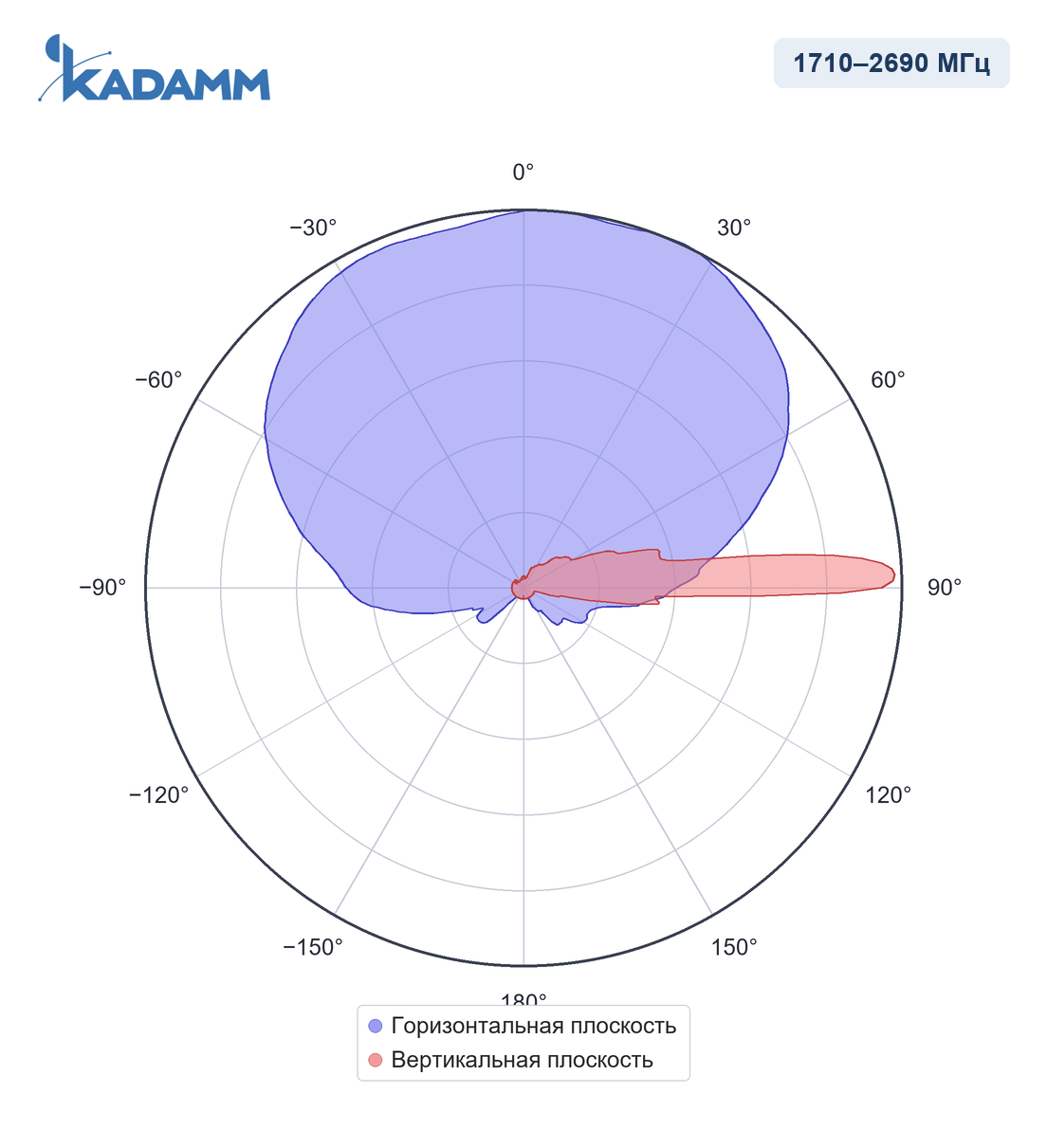

Диаграмма направленности KADAMM APX16-0727-1865IR, 1710–2690 МГц
1710–2690 МГц
одноколонный луч

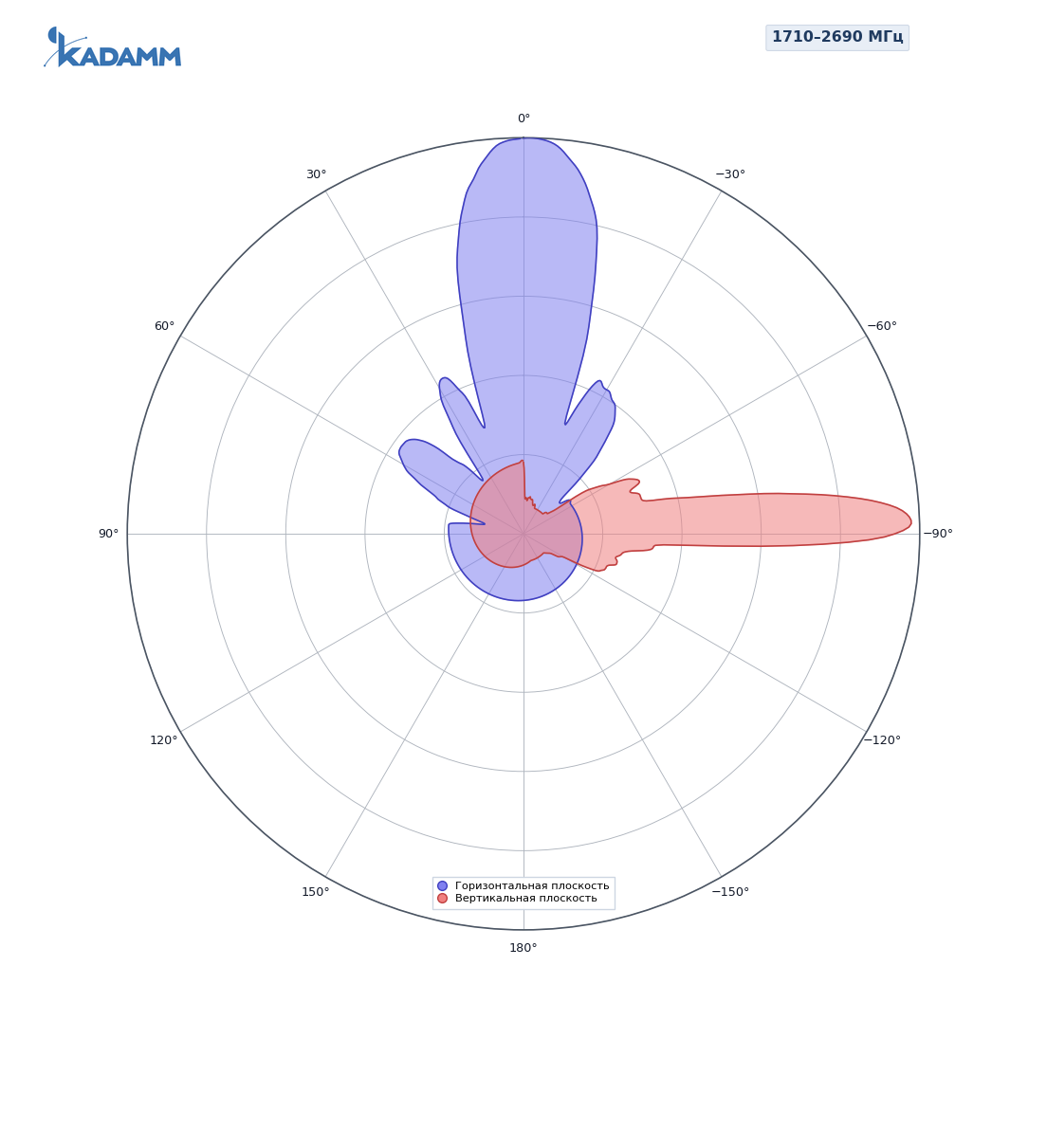

Диаграмма направленности KADAMM APX16-0727-1865IR, 1710–2690 МГц
1710–2690 МГц
сервисный луч 0°

Диаграммы направленности KADAMM APX16-0727-1865IR в полосах 690–960 МГц, 1710–2690 МГц — нормированные, в полярных координатах.

Поддерживаемые диапазоны 3GPP

ДиапазонЧастотыДуплексТехнологии
B28 / n28UL 703–748 / DL 758–803 МГцFDDLTE 700 (APT)
B20 / n20UL 832–862 / DL 791–821 МГцFDDLTE 800
B5 / n5UL 824–849 / DL 869–894 МГцFDDLTE 850
B8 / n8UL 880–915 / DL 925–960 МГцFDDGSM900, UMTS900, LTE 900
B3 / n3UL 1710–1785 / DL 1805–1880 МГцFDDGSM1800, LTE 1800
B1 / n1UL 1920–1980 / DL 2110–2170 МГцFDDUMTS2100, LTE 2100
B40 / n402300–2400 МГцTDDLTE TDD 2300
B7 / n7UL 2500–2570 / DL 2620–2690 МГцFDDLTE 2600
B38 / n382570–2620 МГцTDDLTE TDD 2600
B41 / n412496–2690 МГцTDDLTE/NR TDD 2600 (полный)

В таблице — диапазоны 3GPP (TS 36.101, TS 38.101-1), у которых и UL, и DL полностью лежат в рабочих полосах антенны.

Стандарты и протоколы

✓
IEC 62037 — методика измерения пассивной интермодуляции: две несущие по 43 дБм (20 Вт)
✓
IEC 61169-54 — присоединительные размеры разъёмов: 8 × розетка 4.3-10, 1 x (MQ4+MQ5)
✓
3GPP TS 36.101 / 38.101-1 — в рабочих полосах укладываются B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41

Комплект поставки

Антенна КАДАММ APX16-0727-1865IR, монтажный комплект на трубу Ø50–Ø125 мм.

Где применяется

Панели предназначены для опор, трубостоек и крыш макросайтов операторов. Частотный охват — сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800; диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41. Секторов столько же, сколько панелей, а азимут и угол места каждой определяет модель радиопокрытия.

С лучом 95 ± 10° / 85 ± 10° — малые соты и площадки, где одна-две панели должны закрыть территорию целиком: дворы, парковки, склады, территории предприятий.

Многосистемная панель упрощает модернизацию сайта: вместо двух–трёх старых антенн — одна, опора разгружается по месту и ветру, а радиомодули разных диапазонов или операторов получают свои входы.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосыПроверьте, что рабочие частоты каждого радиомодуля попадают в TDD 1710–2200 / 2496–2690 + FDD 2×690–960 / 2×1710–2200 / 2×2496–2690 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.
Входы16 входов; радиомодуль 2T2R подключают к паре входов ±45° одной системы.
Ширина луча95 ± 10° / 85 ± 10° — под схему секторизации сайта: 65° на три сектора, 33° на шесть или на вытянутую зону, 90° на широкий сектор малой соты.
НаклонСложите угол на край соты с половиной вертикального луча (8,8 ± 0,5°) и сверьте с диапазоном наклона панели — 2–12°.
ТрактМощность на вход — до 250 (R1,R2);200 (Y1, Y6) Вт. Для низкой IM3 всей линии перемычки и разъёмы должны быть того же класса.
ОпораКрепление — кронштейн и труба Ø50–Ø125 мм, рассчитанные на 40,1 кг массы и ветровую нагрузку 1392 / 422 / 1392 Н.

Сравнение с похожими антеннами KADAMM

ПараметрAPX16-0727-1865IRAPX12-1736-1665IRAPX12-0742-1667IRAPX20-0727-1665IRAPX20-0727-1965IRAPX20-0738-1965IR
ФотоKADAMM APX16-0727-1865IRKADAMM APX12-1736-1665IRKADAMM APX12-0742-1667IRKADAMM APX20-0727-1665IRKADAMM APX20-0727-1965IRKADAMM APX20-0738-1965IR
Диапазон частотTDD 1710–2200 / 2496–2690 + FDD 2×690–960 / 2×1710–2200 / 2×2496–2690 МГцTDD 3300–3600 + FDD 2×1710–2170 МГцTDD 3300–4200 + FDD 2×690–960 МГцTDD 1710–2170 + FDD 2×690–960 МГцTDD 2300–2690 + FDD 2×690–960 / 4×1710–2690 МГцTDD 2300–2690 / 3300–3800 + FDD 2×690–960 / 4×1710–2690 МГц
Поляризация8×±45°6×±45°6×±45°6×±45°10×±45°10×±45°
Ширина ДН по уровню −3 дБ—65°65°65°65°65°
Коэффициент усиления20,6 дБи16,5 дБи17,2 дБи20,2 дБи18,4 дБи18,4 дБи
Электрический наклон2–12°2–12° / 0–10°2–12°, RET2–12°, RET2–12°, RET2–12°, RET
Типкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDD
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

У панели 16 входов. Двухтрактный радиомодуль подключают к паре входов ±45° одной системы: 2T2R (MIMO 2×2) или разнесение по поляризации на приёме. Если на одну систему идут два однотрактных модуля одного диапазона, их сводят комбайнером и учитывают его потери.

Модуль каждого диапазона занимает свою систему — развязка между системами не менее 25 дБ. Если радиомодулей больше, чем систем у антенны, диапазоны объединяют комбайнером на входе, учитывая в расчёте линии его вносимые потери и класс по интермодуляции. Модель с достаточным числом входов подберём по списку радиомодулей сектора.

Луч наклоняют так, чтобы его верхний край по уровню −3 дБ приходился на границу соты. Наклон — это арктангенс отношения высоты к радиусу соты плюс половина вертикального луча (8,8 ± 0,5°): мачта 40 м и радиус 2 км дают около 5,5°, крыша 25 м и радиус 800 м — около 6,2°.

Диапазона электрического наклона 2–12° хватает для обычных высот подвеса. Угол считают по каждому сектору: высота и радиус у секторов, как правило, свои.

Это отношение продуктов интермодуляции третьего порядка к несущим в испытании по IEC 62037: на антенну подают два тона по 20 Вт и меряют продукты на 2f1 − f2 и 2f2 − f1. Продукты, оказавшиеся в приёмном канале, повышают шум сектора и ухудшают его чувствительность.

Этот показатель важен при работе антенны с несколькими мощными несущими — разных диапазонов или разных операторов. Без перемычек и разъёмов того же класса, затянутых моментным ключом и загерметизированных, малая интермодуляция панели не сохраняется в линии.

Панель весит 40,1 кг, крепёж — 6,8 кг. При ветре 150 км/ч нагрузка составляет 1392 / 422 / 1392 Н (фронт / бок / тыл), фронтальная — примерно 142 кгс. Расчёт трубостойки или мачты на прочность и прогиб, с запасом на обледенение, ведут по этим цифрам, а также по высоте подвеса и количеству панелей и кабелей на опоре.

Кронштейн — под трубу Ø50–Ø125 мм. Расчёт опоры на изгиб учитывает все антенны, радиомодули и кабели; вес фидеров передают на опору хомутами, а не на разъёмы; заземление панели и опоры выполняют по проекту.

Количество определяется числом секторов, заложенных в схему сайта. При луче 95 ± 10° / 85 ± 10° обычно ставят две–три панели: сектора смыкаются на краях, и зона вокруг опоры закрывается без провалов. У каждой панели свой сектор и свои радиомодули; ёмкость сайта распределяется по секторам.

Когда зона вытянута вдоль дороги или требуется большая ёмкость, меняют число секторов, а вместе с ним — ширину луча панели.

Да. Тип разъёма (розетка 4.3-10, 7/16 DIN или N) и его расположение на корпусе — снизу или сзади — задают при производстве партии.

Нужный разъём и его расположение укажите при запросе цены — менеджер уточнит исполнение для вашей партии. Антенна с разъёмом под ваш фидер или джампер подключается без переходника: в тракте меньше потерь и меньше соединений, на которых возникает пассивная интермодуляция.
