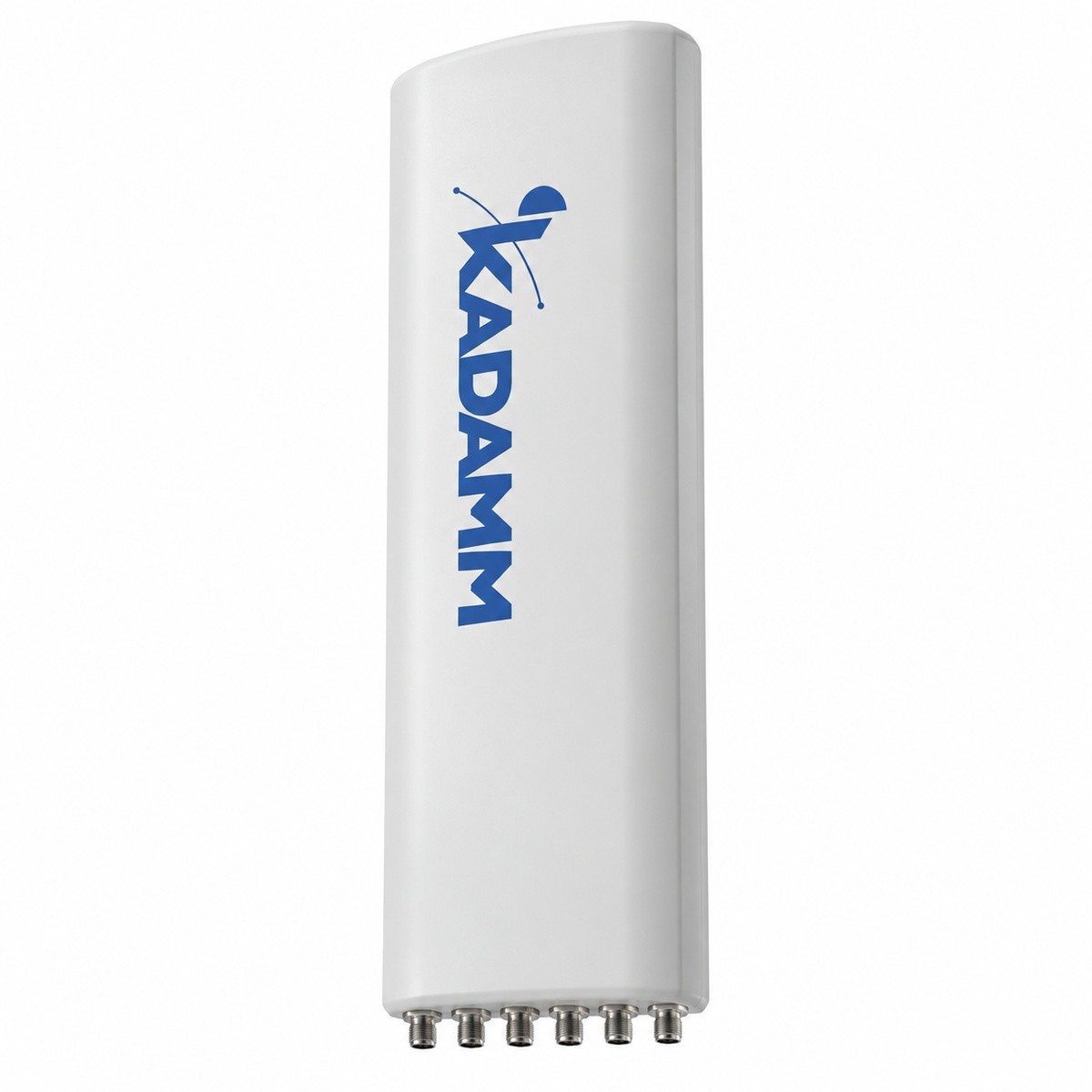

KADAMM APX20-0738-1965IR — секторная антенна базовой станции 690–960/1710–2690/2300–3800 МГц, 18,4 дБи, 20 портов

KADAMM APX20-0738-1965IR — панель для сектора базовой станции сотовой сети, полосы TDD 2300–2690 / 3300–3800 + FDD 2×690–960 / 4×1710–2690 МГц.

KADAMM APX20-0738-1965IR
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
TDD 2300–2690 / 3300–3800 + FDD 2×690–960 / 4×1710–2690 МГц
Диапазон
18,4 дБи
Усиление
65°
Ширина луча (Г)
2–12°
Электрический наклон
12×4.3-10 + MQ4/MQ5
Разъёмы
2095 мм
Высота

Что это за серия

Главное в цифрах: 20 входов; горизонтальный луч 65°; усиление до 18,4 дБи; наклон луча 2–12° с дистанционным управлением.

Коротко о KADAMM APX20-0738-1965IR: луч по горизонтали 65°, портов — 20. У KADAMM APX18-0738-1765IR полоса 698–3800 МГц и усиление 16,5 дБи, у KADAMM APX20-0738-1965IR — 690–3800 МГц и 18,4 дБи. Полоса KADAMM APX18-0738-1765IR целиком входит в полосу KADAMM APX20-0738-1965IR.

По конструкции это вертикальные столбцы излучателей над металлическим экраном-рефлектором, закрытые общим кожухом из стеклопластика. Экран отражает излучение вперёд, вся мощность направляется в один сектор, а тыльная сторона и соседние направления почти не получают сигнала. От высоты столбца зависит вертикальная ширина луча — с ростом числа излучателей луч сужается, а усиление растёт; панель высотой 2095 мм даёт вертикальный луч 8,8 ± 1,1°. Секторные массивы FDD и массив TDD с формированием луча собраны в одном корпусе; через калибровочный вход радиомодуль TDD выравнивает фазы и амплитуды трактов.

Излучатель состоит из двух диполей с поворотом на +45° и −45°. Связь между двумя ортогональными поляризациями мала — кроссполяризационная развязка более 20–21 дБ, — и одна система работает как два независимых тракта: 2T2R (MIMO 2×2) или поляризационно-разнесённый приём без второй антенны. Системы разных диапазонов развязаны на 25 дБ, так что соседние радиомодули друг другу не мешают.

Форма диаграммы: ширина луча по горизонтали 65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад более 22–23 дБ — в тыл уходит примерно в 200 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 15 дБ — меньше перелёта сигнала в дальние соты.

По вертикали луч узкий — 8,8 ± 1,1°, поэтому зону обслуживания задают наклоном. Считают так: к углу на край соты — арктангенсу отношения высоты подвеса к радиусу — прибавляют половину вертикальной ширины луча. Для панели на мачте высотой 40 м и соты радиусом 2 км получается около 5,5°. Диапазон электрического наклона — 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по встроенный RET (AISG2.0/3GPP).

Тракт: КСВН не более 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 250 (R1, R2); 200 (Y1, Y2, Y3, Y4) Вт; IM3 не выше −150 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 12 × розетка 4.3-10, 1×вилка MQ4+1×вилка MQ5. При нескольких мощных несущих на сайте пассивная интермодуляция критична: продукты смешения попадают в приём и повышают шум сектора. Чтобы линия целиком соответствовала цифре антенны, перемычки и разъёмы нужны того же класса — под эту задачу и разработаны разъёмы 4.3-10, компактнее 7/16 и с более устойчивым контактом. Излучатели заземлены по постоянному току, и статический заряд с антенны стекает на опору.

Механические данные: размеры 2095 × 500 × 160 мм по высоте, ширине и глубине; масса 39,2 кг и ещё 6,8 кг на монтажный комплект; крепление на трубу Ø50–Ø125 мм; работа при −40…+70 °C; ветер до 200 км/ч. Ветровая нагрузка при 150 км/ч — 1636 / 392 / 1636 Н (фронт / бок / тыл); фронтальная — это около 167 кгс, которые кронштейн и труба передают на опору вместе с изгибающим моментом.

Конструктивные особенности

TDD beamforming + FDD в одном полотнеTDD 2300–2690 / 3300–3800 + FDD 2×690–960 / 4×1710–2690 МГц — массив TDD/5G NR с формированием луча (8 портов + калибровка) плюс секторные массивы FDD ±45°.
КомпактностьГабариты 2095 × 500 × 160 мм, масса 39,2 кг, крепление Ø50–Ø125 мм.
Чистый трактИнтермодуляция IM3 — −150 дБн и ниже при двух несущих мощностью 43 дБм; КСВН ≤ 1,5; между входами развязка ≥25 дБ.
Мощность и защитаДо 250 (R1, R2); 200 (Y1, Y2, Y3, Y4) Вт на порт, заземление по постоянному току.
Всепогодное исполнениеОбтекатель из стеклопластика; работает при −40…+70 °C и ветре до 200 км/ч.

Технические характеристики

Массив TDD (beamforming) 2300–2690 / 3300–3800 МГц: общие и калибровочные параметры

ПараметрЗначение
Поляризация± 45°
Электрический наклон2–12°
Коэффициент связи калибровочного порта с портами антенны, дБ−26 ± 2
КСВН портов≤1,5
Развязка между портами одной поляризации, дБ≥20
Развязка между портами разных поляризаций, дБ≥23

TDD: одноколонный луч

Параметр2300–2690 МГц3300–3800 МГц
Коэффициент усиления, дБи14,0 ± 0,815,0 ± 1,1
Ширина ДН по уровню −3 дБ, горизонтальная плоскость90°70°
Коэффициент защитного действия (вперёд/назад), дБ>23>22
Ширина ДН по уровню −3 дБ, вертикальная плоскость8,8 ± 1,1°6 ± 0,7°
Подавление первого бокового лепестка (вертикальная плоскость), дБ>15>15

TDD: широковещательный луч (BCH) 65°

Параметр2300–2690 МГц3300–3800 МГц
Коэффициент усиления, дБи14,7 ± 1,015,7 ± 1,0
Ширина ДН по уровню −3 дБ, горизонтальная плоскость65°65°
Коэффициент защитного действия (вперёд/назад), дБ>23>22
Ширина ДН по уровню −3 дБ, вертикальная плоскость8,8 ± 1,2°6 ± 0,7°
Подавление первого бокового лепестка (вертикальная плоскость), дБ>15>15

TDD: сервисный луч

Параметр2300–2690 МГц3300–3800 МГц
Усиление луча на 0°, дБи19,1 ± 0,820,1 ± 1,1
Ширина луча на 0° по уровню −3 дБ28°20°

Массив R1/R2: 2×690–960 МГц

Параметр690–792 МГц792–880 МГц880–960 МГц
Поляризация±45°
Усиление во всём диапазоне наклонов, дБи15,3 ± 0,915,8 ± 0,916,3 ± 0,9
Коэффициент усиления, дБи15,415,916,4
Ширина ДН по уровню −3 дБ, горизонтальная плоскость65 ± 5°62 ± 4°63 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость11,1 ± 0,9°10 ± 0,9°8,9 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ>21>22>24
Поляризационная развязка (кроссполяризационная), дБ>20>21>21
Подавление первого бокового лепестка, дБ>15>15>16
Электрический наклон2–12°

Массив Y1/Y2/Y3/Y4: 4×1710–2690 МГц

Параметр1710–1880 МГц1920–2170 МГц2200–2500 МГц2500–2690 МГц
Поляризация±45°
Усиление во всём диапазоне наклонов, дБи16,9 ± 0,517,4 ± 0,517,7 ± 0,518,3 ± 0,5
Коэффициент усиления, дБи17,117,517,918,4
Ширина ДН по уровню −3 дБ, горизонтальная плоскость69 ± 6°65 ± 4°62 ± 6°57 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость7,3 ± 0,5°6,5 ± 0,5°5,5 ± 0,5°5,1 ± 0,3°
Коэффициент защитного действия (отношение вперёд/назад), дБ>22>25>24>24
Поляризационная развязка (кроссполяризационная), дБ>18>21>21>21
Подавление первого бокового лепестка, дБ>17>17>17>15
Электрический наклон2–12°

Общие параметры

ПараметрЗначение
Поляризация±45°
Электрический наклон2–12°
КСВН≤1,5
Развязка между входами разных систем, дБ≥25
Развязка между входами, дБ≥25 (R1, R2); ≥27 (Y1, Y2, Y3, Y4);
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−150
Входное сопротивление50 Ом
Максимальная мощность на порт250 (R1, R2); 200 (Y1, Y2, Y3, Y4) Вт
Протокол RETвстроенный RET (AISG2.0/3GPP)
ГрозозащитаЗаземление по постоянному току

Механические характеристики

ПараметрЗначение
Разъёмы12 × розетка 4.3-10, 1×вилка MQ4+1×вилка MQ5 (IEC 61169-54)
Размеры (В × Ш × Г)2095 × 500 × 160 мм
Размеры упаковки2395 × 615 × 290 мм
Масса антенны39,2 кг
Масса монтажного комплекта6,8 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)1636 / 392 / 1636 Н
Максимальная скорость ветра200 км/ч
Материал радомаСтеклопластик
Цвет радомаСерый
Рабочая температура−40…+70 °C
Крепление на трубуØ50–Ø125 мм

Диаграммы направленности

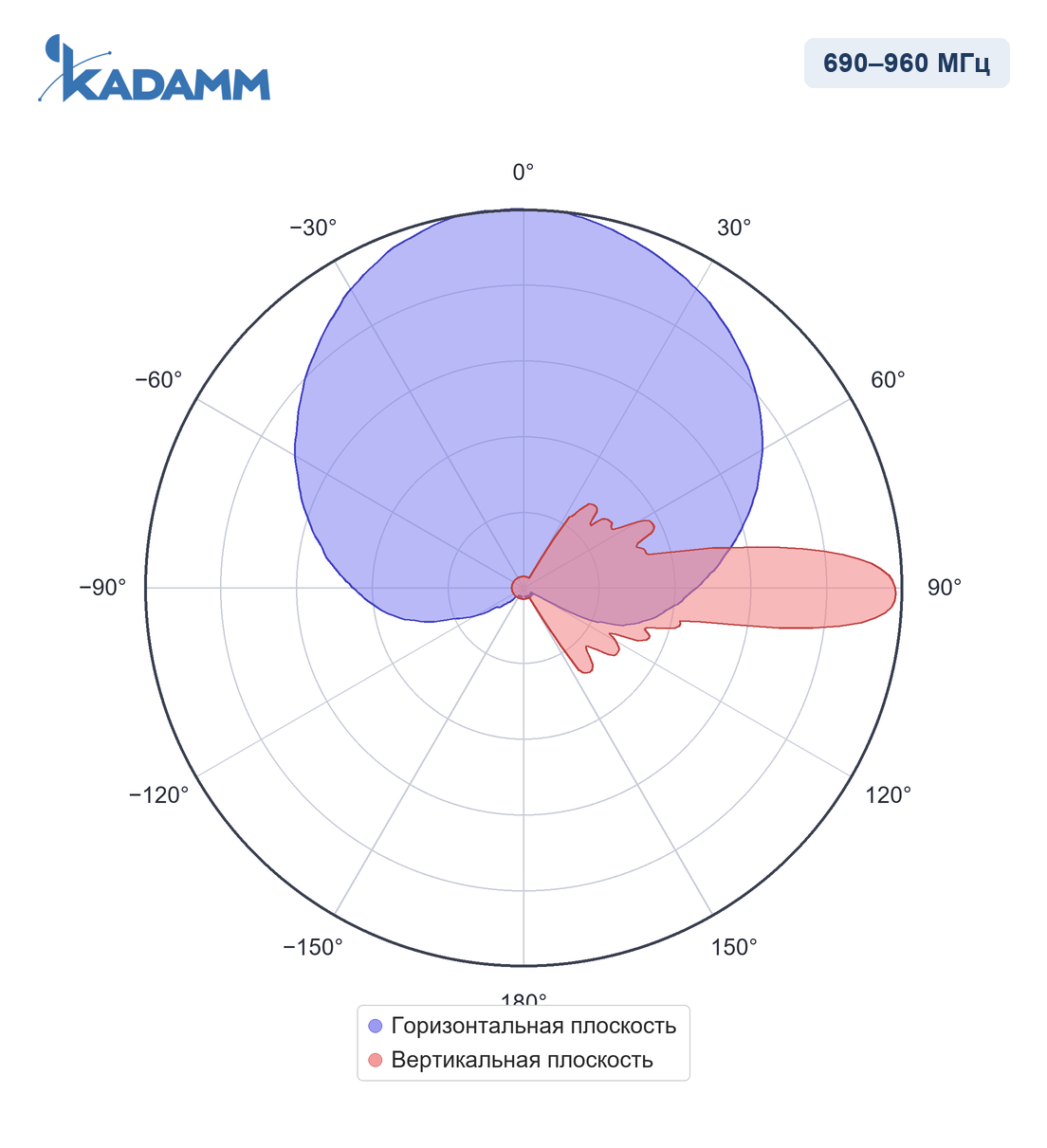

Диаграмма направленности KADAMM APX20-0738-1965IR, 690–960 МГц
690–960 МГц

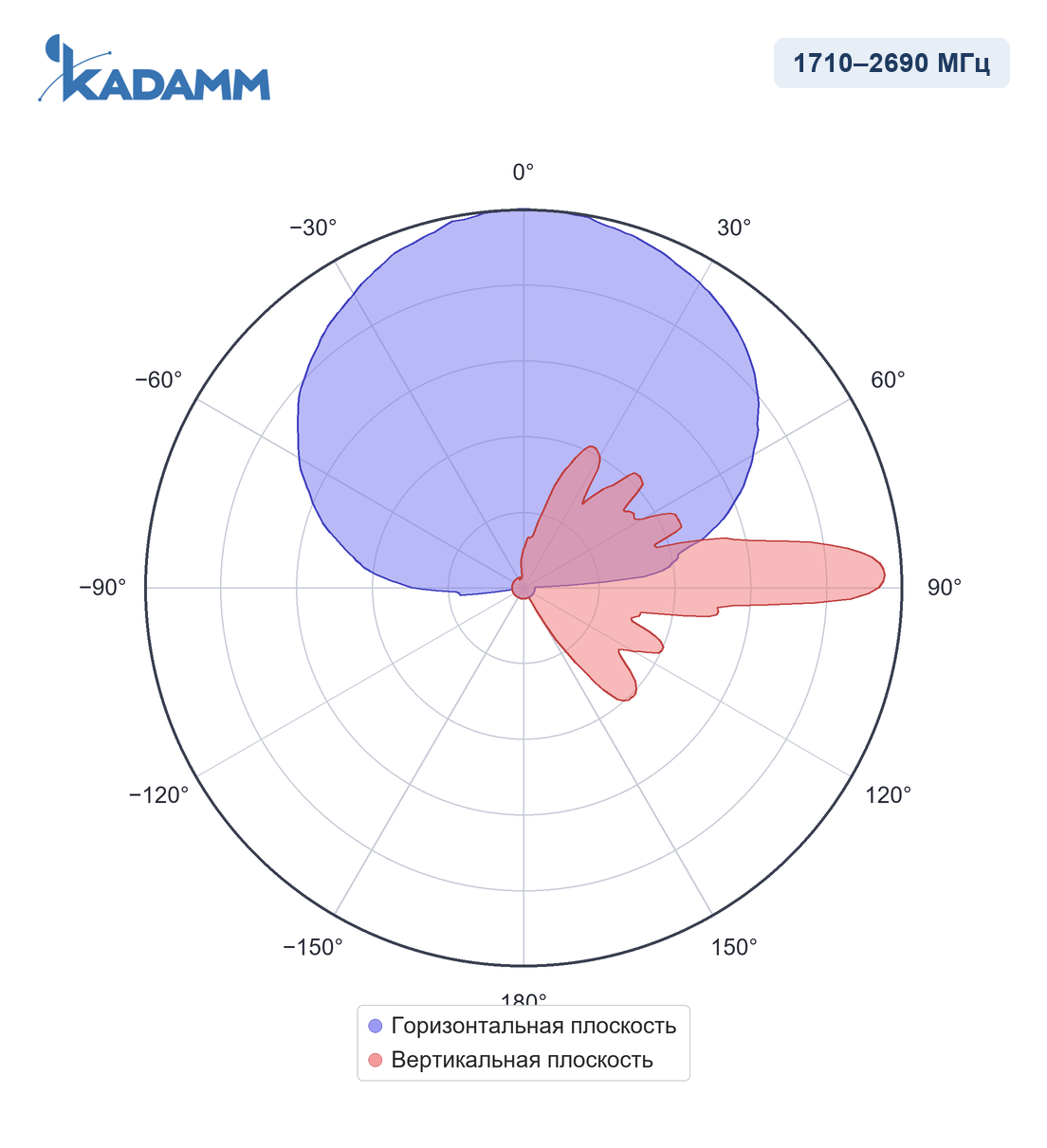

Диаграмма направленности KADAMM APX20-0738-1965IR, 1710–2690 МГц
1710–2690 МГц
массивы Y1/Y4

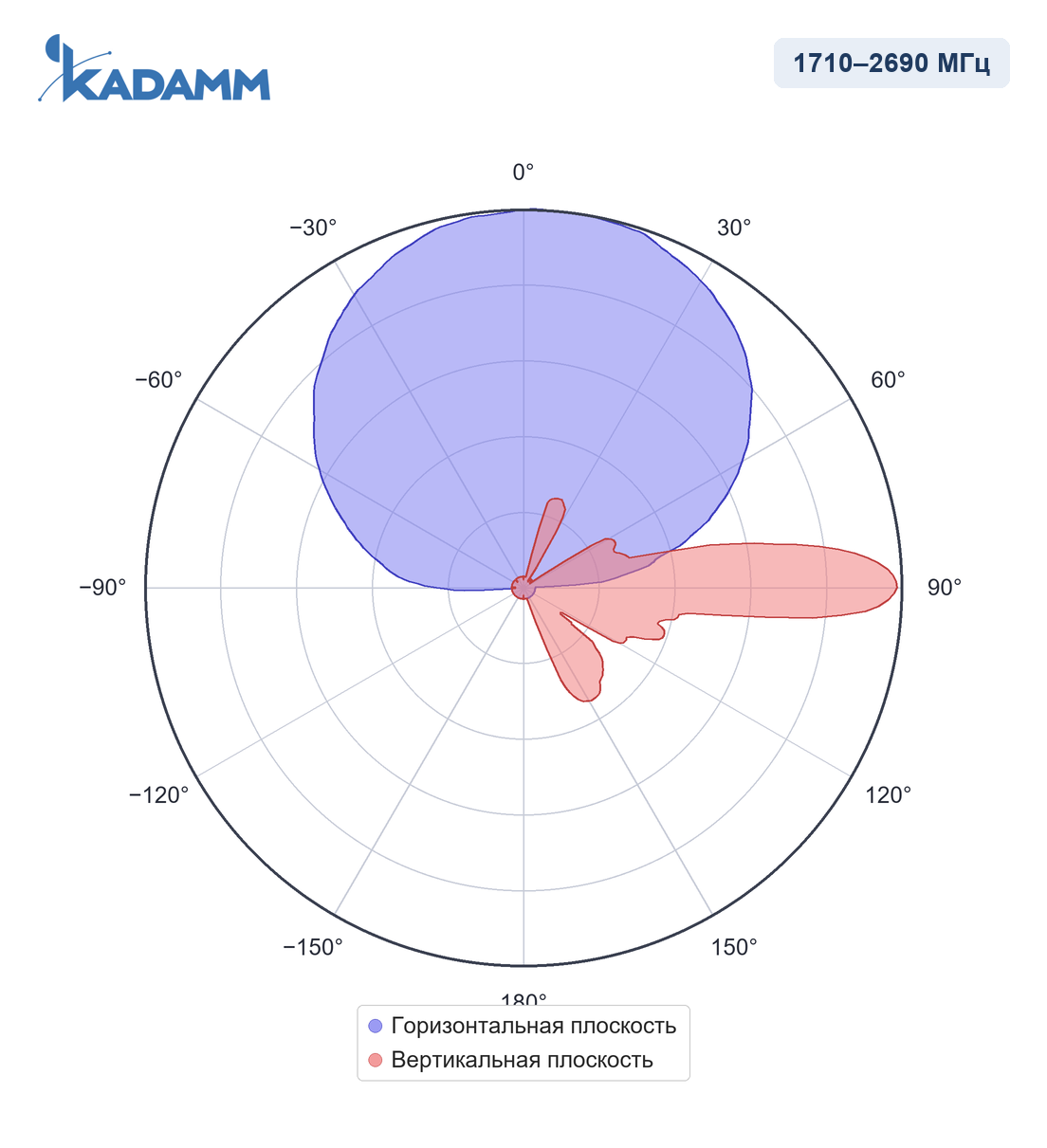

Диаграмма направленности KADAMM APX20-0738-1965IR, 1710–2690 МГц
1710–2690 МГц
массивы Y2/Y3

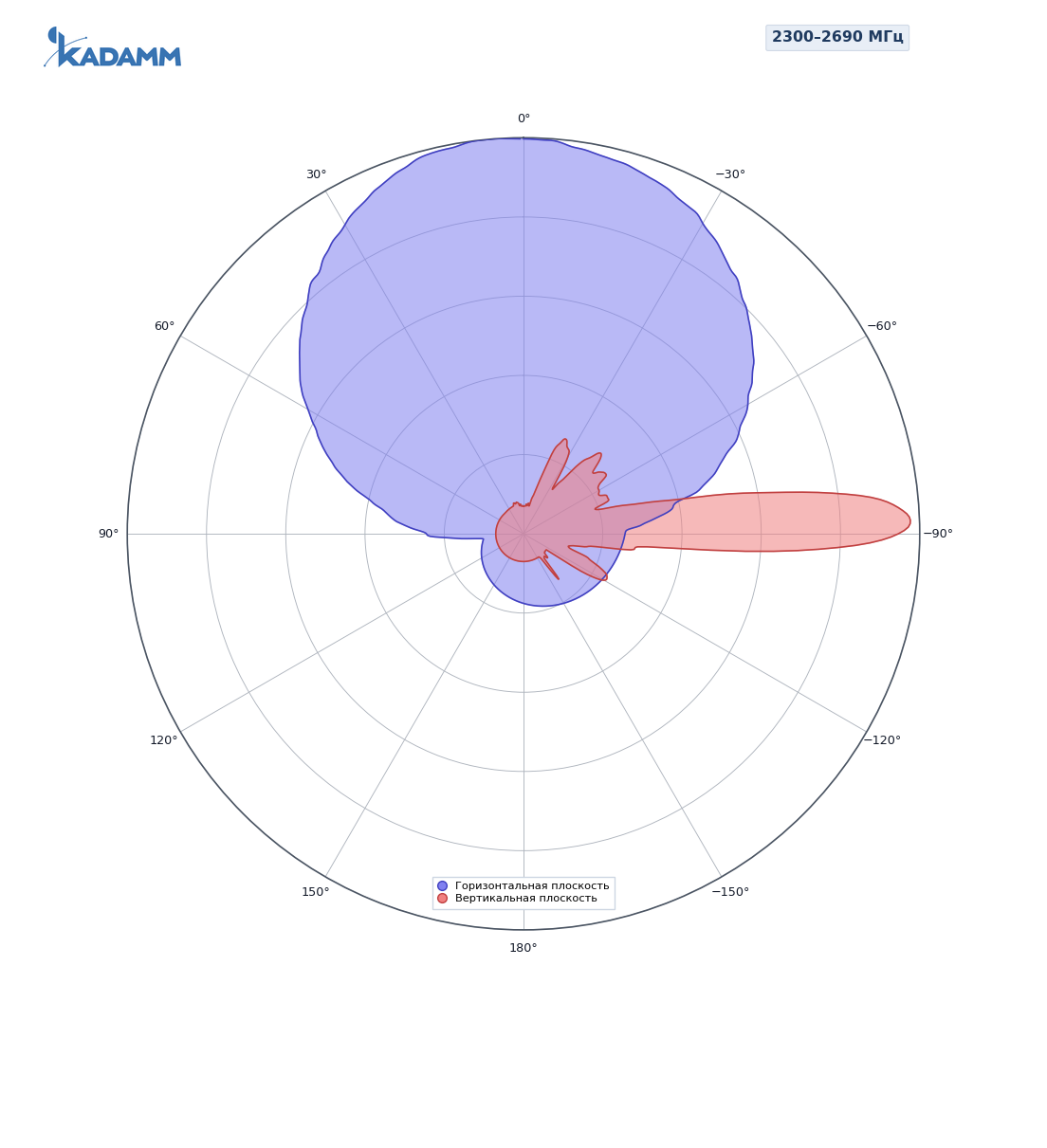

Диаграмма направленности KADAMM APX20-0738-1965IR, 2300–2690 МГц
2300–2690 МГц
одноколонный луч

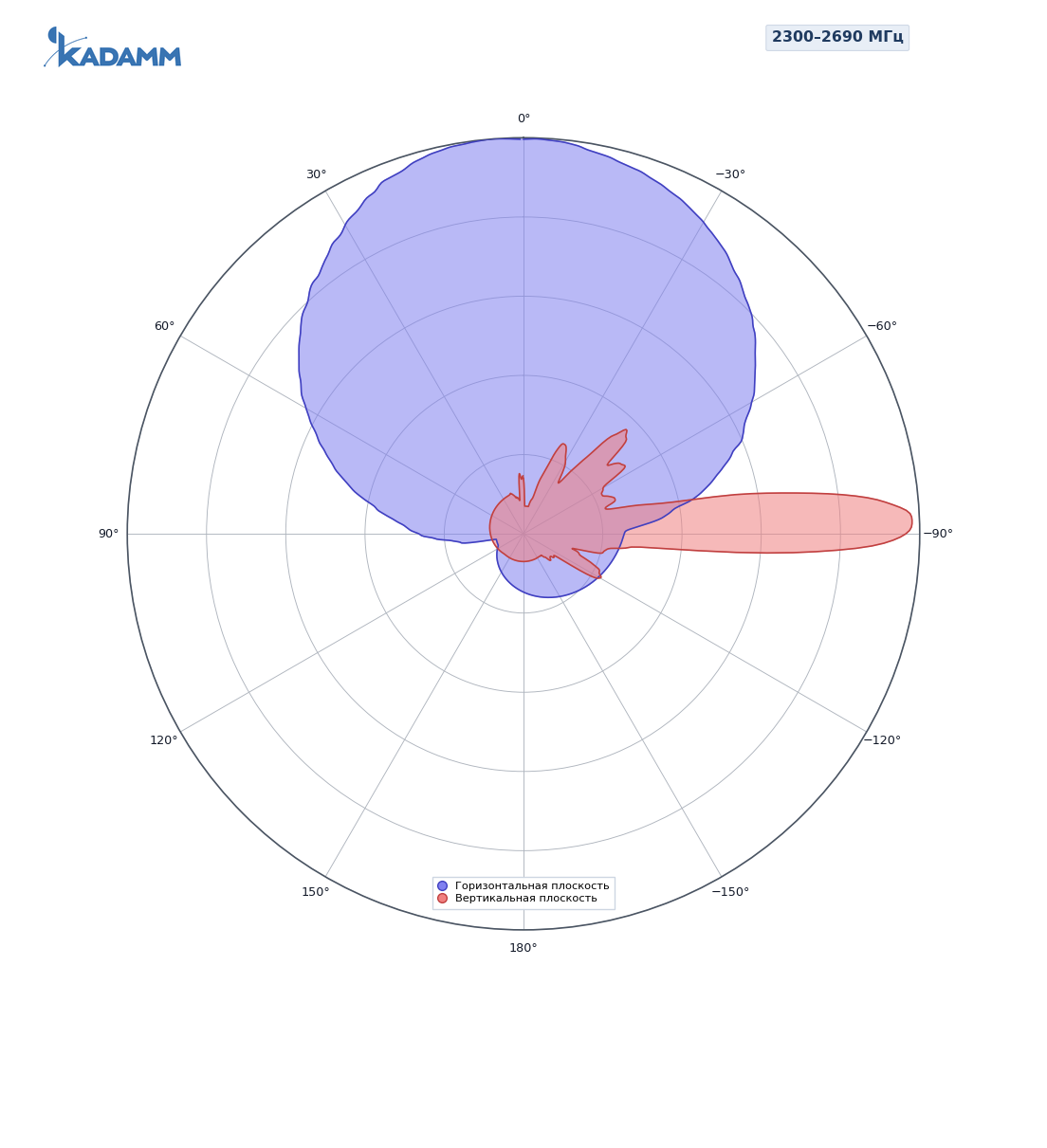

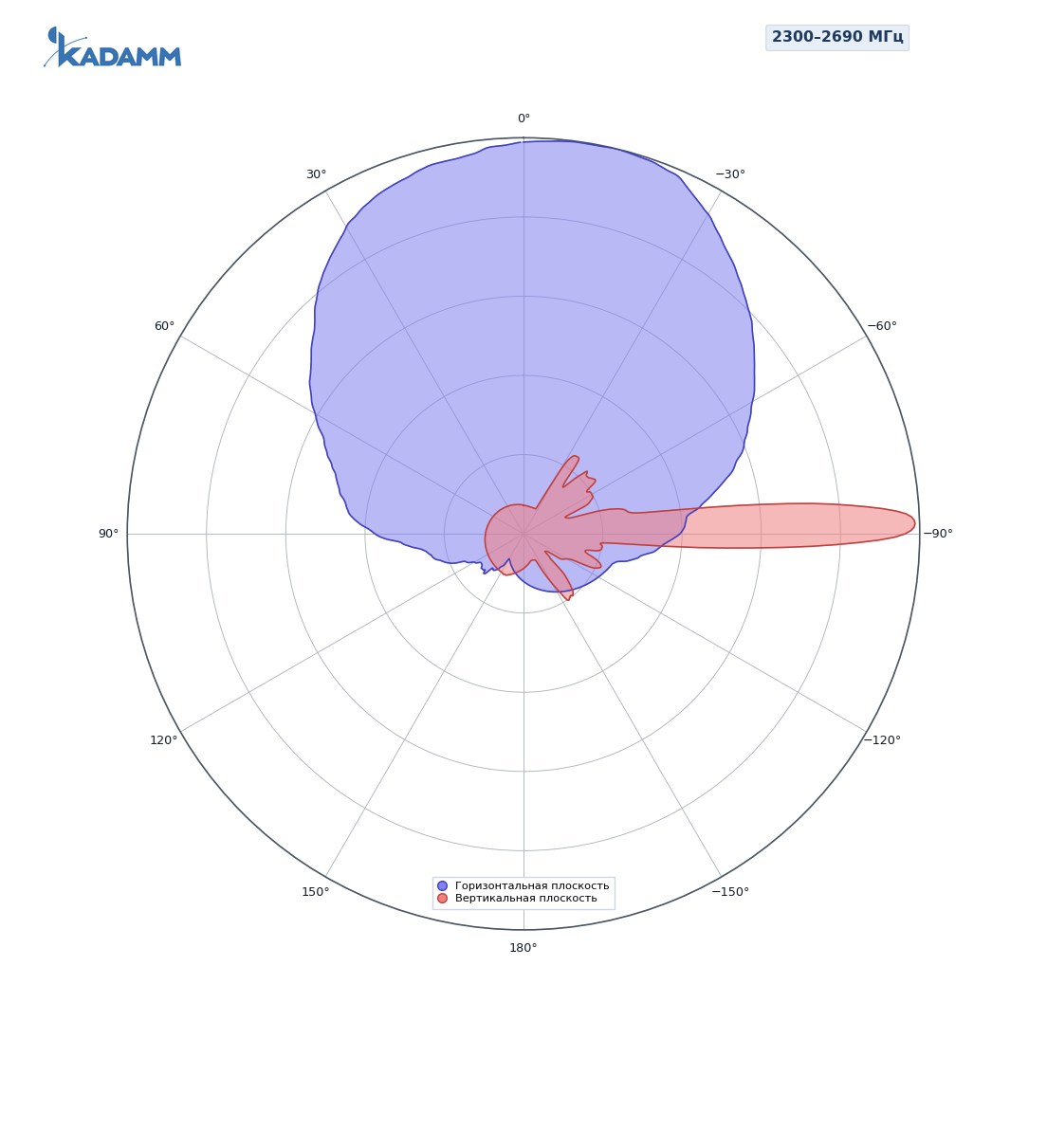

Диаграмма направленности KADAMM APX20-0738-1965IR, 2300–2690 МГц
2300–2690 МГц
широковещательный луч 65°

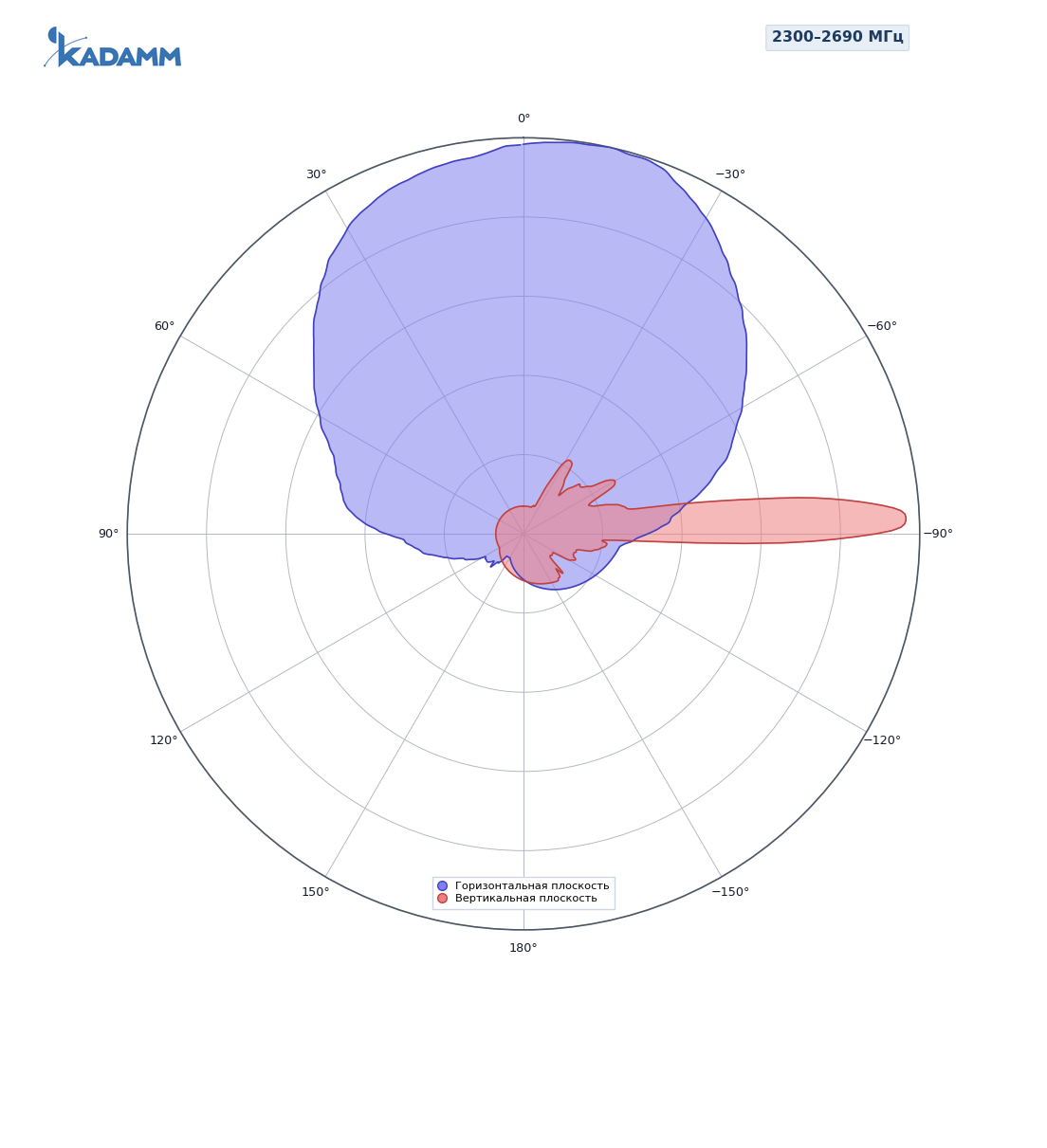

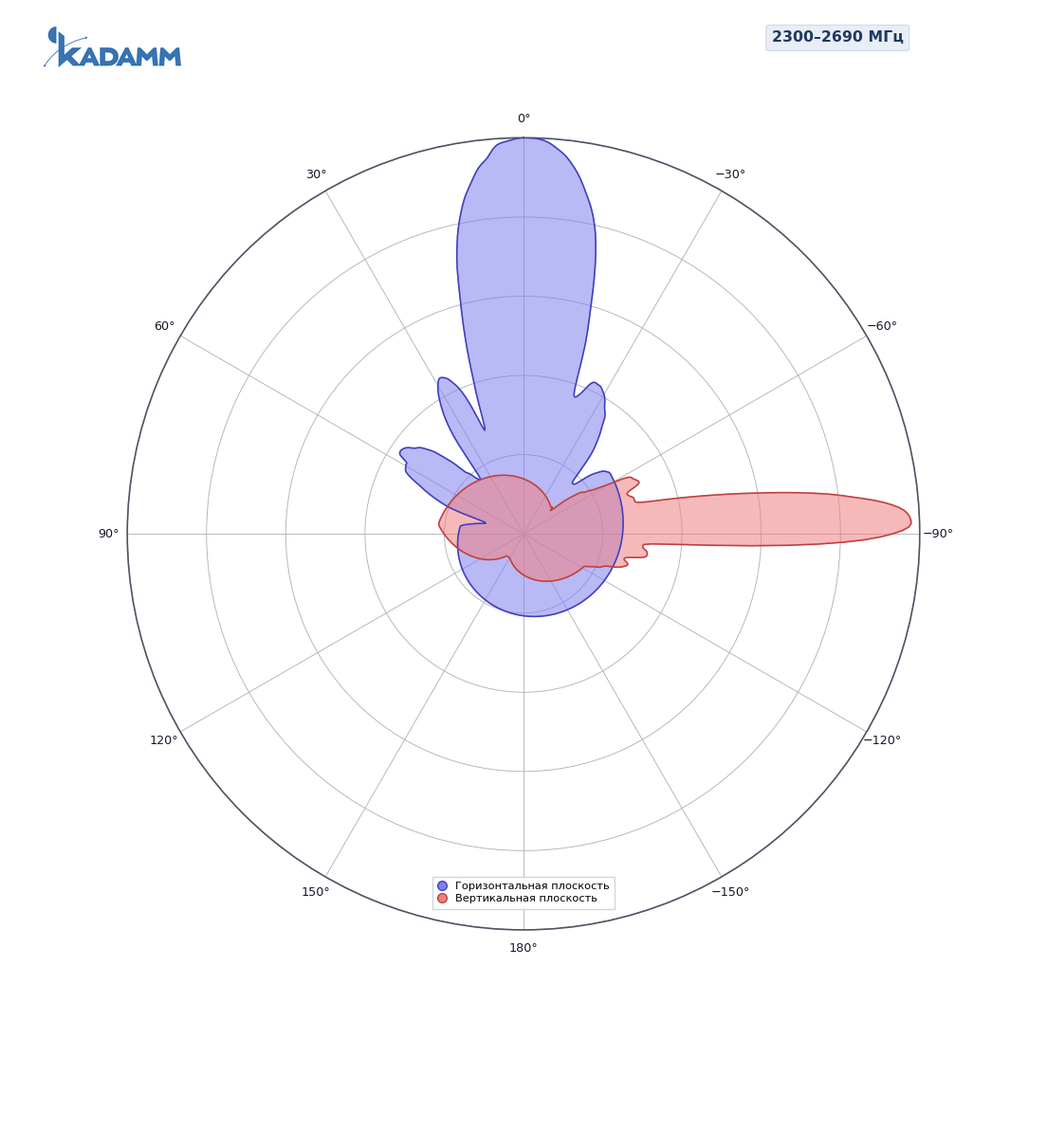

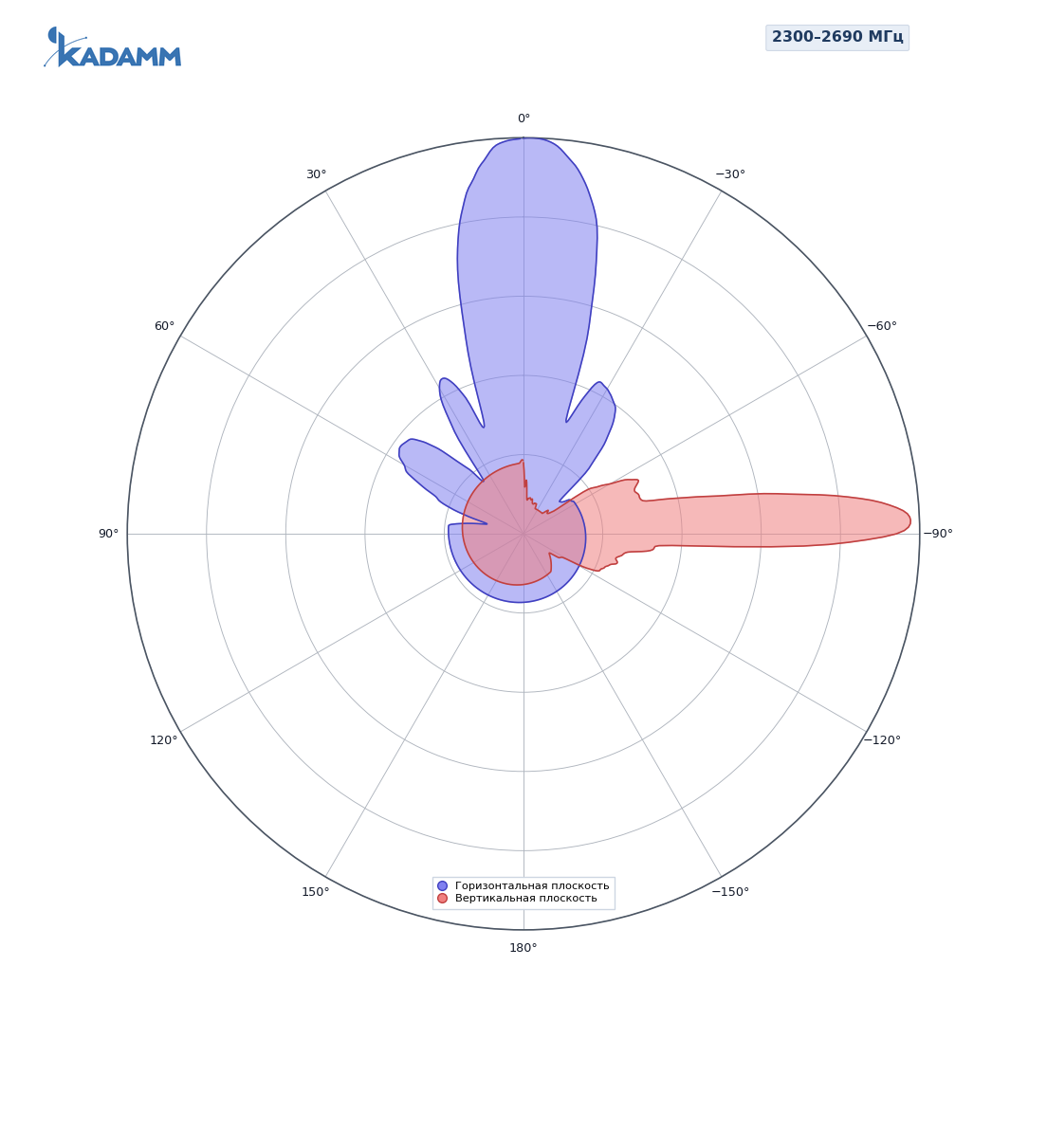

Диаграмма направленности KADAMM APX20-0738-1965IR, 2300–2690 МГц
2300–2690 МГц
сервисный луч 0°
Диаграмма направленности KADAMM APX20-0738-1965IR, 3300–3800 МГц
3300–3800 МГц
одноколонный луч
Диаграмма направленности KADAMM APX20-0738-1965IR, 3300–3800 МГц
3300–3800 МГц
широковещательный луч 65°
Диаграмма направленности KADAMM APX20-0738-1965IR, 3300–3800 МГц
3300–3800 МГц
сервисный луч 0°

Диаграммы направленности KADAMM APX20-0738-1965IR в полосах 690–960 МГц, 1710–2690 МГц, 2300–2690 МГц, 3300–3800 МГц — нормированные, в полярных координатах.

Поддерживаемые диапазоны 3GPP

ДиапазонЧастотыДуплексТехнологии
B28 / n28UL 703–748 / DL 758–803 МГцFDDLTE 700 (APT)
B20 / n20UL 832–862 / DL 791–821 МГцFDDLTE 800
B5 / n5UL 824–849 / DL 869–894 МГцFDDLTE 850
B8 / n8UL 880–915 / DL 925–960 МГцFDDGSM900, UMTS900, LTE 900
B3 / n3UL 1710–1785 / DL 1805–1880 МГцFDDGSM1800, LTE 1800
B1 / n1UL 1920–1980 / DL 2110–2170 МГцFDDUMTS2100, LTE 2100
B40 / n402300–2400 МГцTDDLTE TDD 2300
B7 / n7UL 2500–2570 / DL 2620–2690 МГцFDDLTE 2600
B38 / n382570–2620 МГцTDDLTE TDD 2600
B41 / n412496–2690 МГцTDDLTE/NR TDD 2600 (полный)
B42 / n783400–3600 МГцTDDLTE/NR 3500
B43 / n783600–3800 МГцTDDLTE/NR 3700
n783300–3800 МГцTDD5G NR 3,5 ГГц

Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.

Стандарты и протоколы

✓
AISG 2.0 — дистанционная установка электрического наклона 2–12° по кабелю AISG
✓
IEC 62037 — методика измерения пассивной интермодуляции: две несущие по 43 дБм (20 Вт)
✓
IEC 61169-54 — присоединительные размеры разъёмов: 12 × розетка 4.3-10, 1×вилка MQ4+1×вилка MQ5
✓
3GPP TS 36.101 / 38.101-1 — в рабочие полосы попадают диапазоны B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78 и другие.

Комплект поставки

Антенна KADAMM APX20-0738-1965IR, монтажный комплект на трубу Ø50–Ø125 мм.

Где применяется

Место панели — опоры, трубостойки и крыши макросайтов операторов. Антенна работает в сетях LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800; по классификации 3GPP — B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, а также в ряде других диапазонов. Одна панель — один сектор; азимут и угол места каждой задают по модели радиопокрытия.

Луч 65° соответствует типовой трёхсекторной схеме для города, пригородов, посёлков и промышленных площадок: три панели на одной опоре перекрывают полный круг, а ёмкость поровну распределяется по секторам.

Многосистемная панель упрощает модернизацию сайта: вместо двух–трёх старых антенн — одна, опора разгружается по месту и ветру, а радиомодули разных диапазонов или операторов получают свои входы.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосыУбедитесь, что частоты каждого радиомодуля лежат в TDD 2300–2690 / 3300–3800 + FDD 2×690–960 / 4×1710–2690 МГц, и разведите диапазоны по системам: на каждый — своя.
Входы20 входов: каждый двухтрактный радиомодуль (2T2R) использует пару входов ±45° одной системы.
Ширина луча65° подбирают под секторизацию сайта: три сектора закрывают лучом 65°, шесть секторов или протяжённую зону — лучом 33°, широкий сектор малой соты — лучом 90°.
НаклонСложите угол на край соты с половиной вертикального луча (8,8 ± 1,1°) и сверьте с диапазоном наклона панели — 2–12°.
ТрактМощность на вход — до 250 (R1, R2); 200 (Y1, Y2, Y3, Y4) Вт. Низкая IM3 всей линии получается только с перемычками и разъёмами того же класса.
ОпораТруба Ø50–Ø125 мм и кронштейн должны держать 39,2 кг и ветер 1636 / 392 / 1636 Н.

Сравнение с похожими антеннами KADAMM

ПараметрAPX20-0738-1965IRAPX20-0727-1965IRAPX20-0727-1865IRAPX20-0727-1665IRAPX18-0738-1765IRAPX24-0738-1865IR
ФотоKADAMM APX20-0738-1965IRKADAMM APX20-0727-1965IRKADAMM APX20-0727-1865IRKADAMM APX20-0727-1665IRKADAMM APX18-0738-1765IRKADAMM APX24-0738-1865IR
Диапазон частотTDD 2300–2690 / 3300–3800 + FDD 2×690–960 / 4×1710–2690 МГцTDD 2300–2690 + FDD 2×690–960 / 4×1710–2690 МГцTDD 2300–2690 + FDD 2×690–960 / 2×1710–2170 / 2×2490–2690 МГцTDD 1710–2170 + FDD 2×690–960 МГцTDD 2300–2690 / 3300–3800 + FDD 698–960 / 4×1710–2690 МГцTDD 2300–2690 / 3300–3800 + FDD 2×698–960 / 2×1695–2170 / 2×2490–2690 / 2×1427–2690 МГц
Поляризация10×±45°10×±45°10×±45°6×±45°9×±45°12×±45°
Ширина ДН по уровню −3 дБ65°65°65°/65°/65°/65°/65°/65°/65°65°65°/65°/65°/65°/65°/90°65°/65°/65°/65°/65°/65°/65°/65°/90°
Коэффициент усиления18,4 дБи18,4 дБи17,2 дБи20,2 дБи16,5 дБи17,4 дБи
Электрический наклон2–12°, RET2–12°, RET2–12°, RET2–12°, RET2–12°, RET2–12°, RET
Типкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDD
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

У панели 20 входов. На пару входов ±45° одной системы подключают двухтрактный радиомодуль — для работы 2T2R (MIMO 2×2) или для передачи с поляризационно-разнесённым приёмом. Если на одну систему приходятся два однотрактных модуля одного диапазона, их подключают через комбайнер с учётом его потерь.

Модуль каждого диапазона занимает свою систему — развязка между системами не менее 25 дБ. При избытке модулей относительно числа систем диапазоны сводит комбайнер, установленный перед антенной; в расчёт линии закладывают его вносимые потери и класс по интермодуляции. Зная, какие радиомодули стоят на секторе, подберём модель с нужным количеством входов.

Верхний край луча по уровню −3 дБ направляют на границу соты. Наклон — это арктангенс отношения высоты к радиусу соты плюс половина вертикального луча (8,8 ± 1,1°): мачта 40 м и радиус 2 км дают около 5,5°, крыша 25 м и радиус 800 м — около 6,2°.

Электрический наклон панели составляет 2–12°, что достаточно для типовых высот подвеса. Угол считают по каждому сектору: высота и радиус у секторов, как правило, свои.

Да. Наклон задаёт привод RET по протоколу встроенный RET (AISG2.0/3GPP): команду отдают от базовой станции либо из системы управления сетью, и угол меняется без выезда монтажников и без отключения сектора. Пригождается при оптимизации, при появлении новых сайтов рядом и при сезонных колебаниях нагрузки.

Управление приводом идёт через порт AISG панели либо через модем в фидере; в заказе укажите, включать ли блок RET в комплект и какой кабель управления для него нужен. Механический наклон кронштейна в этом случае оставляют для начальной установки и не меняют.

Число характеризует подавление продуктов интермодуляции третьего порядка относительно несущих при стандартном испытании по IEC 62037: два тона по 20 Вт подают на антенну, а продукты измеряют на 2f1 − f2 и 2f2 − f1. Попав в приёмный канал, эти продукты поднимают шум сектора и снижают чувствительность.

Это важно, если через антенну идут мощные несущие разных диапазонов или операторов. Перемычки, разъёмы и кабели линии подбирают того же класса, соединения затягивают моментным ключом и герметизируют — иначе от низкой интермодуляции самой панели не будет толку.

Собственная масса панели — 39,2 кг, монтажного комплекта — 6,8 кг. При ветре 150 км/ч нагрузка составляет 1636 / 392 / 1636 Н (фронт / бок / тыл), фронтальная — примерно 167 кгс. Эти цифры вместе с высотой подвеса, числом панелей и кабелей на опоре — исходные данные для расчёта трубостойки или мачты на прочность и на прогиб, включая запас на обледенение.

Кронштейн рассчитан на трубу Ø50–Ø125 мм. Опору проверяют на изгиб с учётом всех антенн, радиомодулей и кабелей; фидеры закрепляют на ней хомутами, чтобы разъёмы не несли их вес, а панель и опору заземляют по проекту.

Количество определяется числом секторов, заложенных в схему сайта. Для луча 65° обычная схема — три панели; края секторов смыкаются, поэтому зона вокруг опоры закрыта без провалов. Каждая панель работает на свой сектор базовой станции со своими радиомодулями, и ёмкость сайта делится между секторами.

Когда зона вытянута вдоль дороги или требуется большая ёмкость, меняют число секторов, а вместе с ним — ширину луча панели.

Да. Тип разъёма (розетка 4.3-10, 7/16 DIN или N) и его расположение на корпусе — снизу или сзади — задают при производстве партии.

Нужный разъём и его расположение укажите при запросе цены — менеджер уточнит исполнение для вашей партии. Антенна с разъёмом под ваш фидер или джампер подключается без переходника: в тракте меньше потерь и меньше соединений, на которых возникает пассивная интермодуляция.
