Комбинированная панельная антенна: массив LTE TDD / 5G NR с формированием луча и секторные FDD-массивы в одном полотне: TDD 2490–2690 / 3300–3800 + FDD 698–862 / 880–960 / 1710–2170 / 2490–2690 МГц, кросс-поляризацией ±45°, 16 портов + калибровочный.

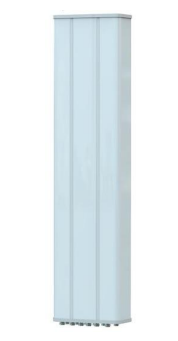

Антенна КАДАММ K861256R12 — комбинированная панельная антенна: массив LTE TDD / 5G NR с формированием луча и секторные FDD-массивы в одном полотне: излучающими системами TDD 2490–2690 / 3300–3800 МГц (beamforming), 698–862 МГц, 880–960 МГц, 1710–2170 МГц и 2490–2690 МГц, кросс-поляризацией ±45°, 16 портами. Рабочие полосы перекрывают LTE 700 (APT), LTE 800, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE 2600, LTE TDD 2600, LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц (диапазоны 3GPP B28, B20, B8, B3, B1, B7, B38, B41, B42, B43, n78), возможно MIMO 2×2 в каждой системе, MIMO 4×4 при объединении парных систем. Это комбинированная антенна базовой станции (BTS): массив TDD с формированием луча и секторные FDD-массивы в одной панели.
Коэффициент усиления 16,5 / 12,9–13,1 / 13,6 / 16,5–16,8 / 17,2 дБи по диапазонам, ширина ДН в вертикальной плоскости 5,6–7,5 / 14,1–15,6 / 13,1 / 6,3–6,9 / 5°. Габариты 1499 × 379 × 177 мм, масса 30 кг. Интермодуляция IM3 не выше −150 дБн,

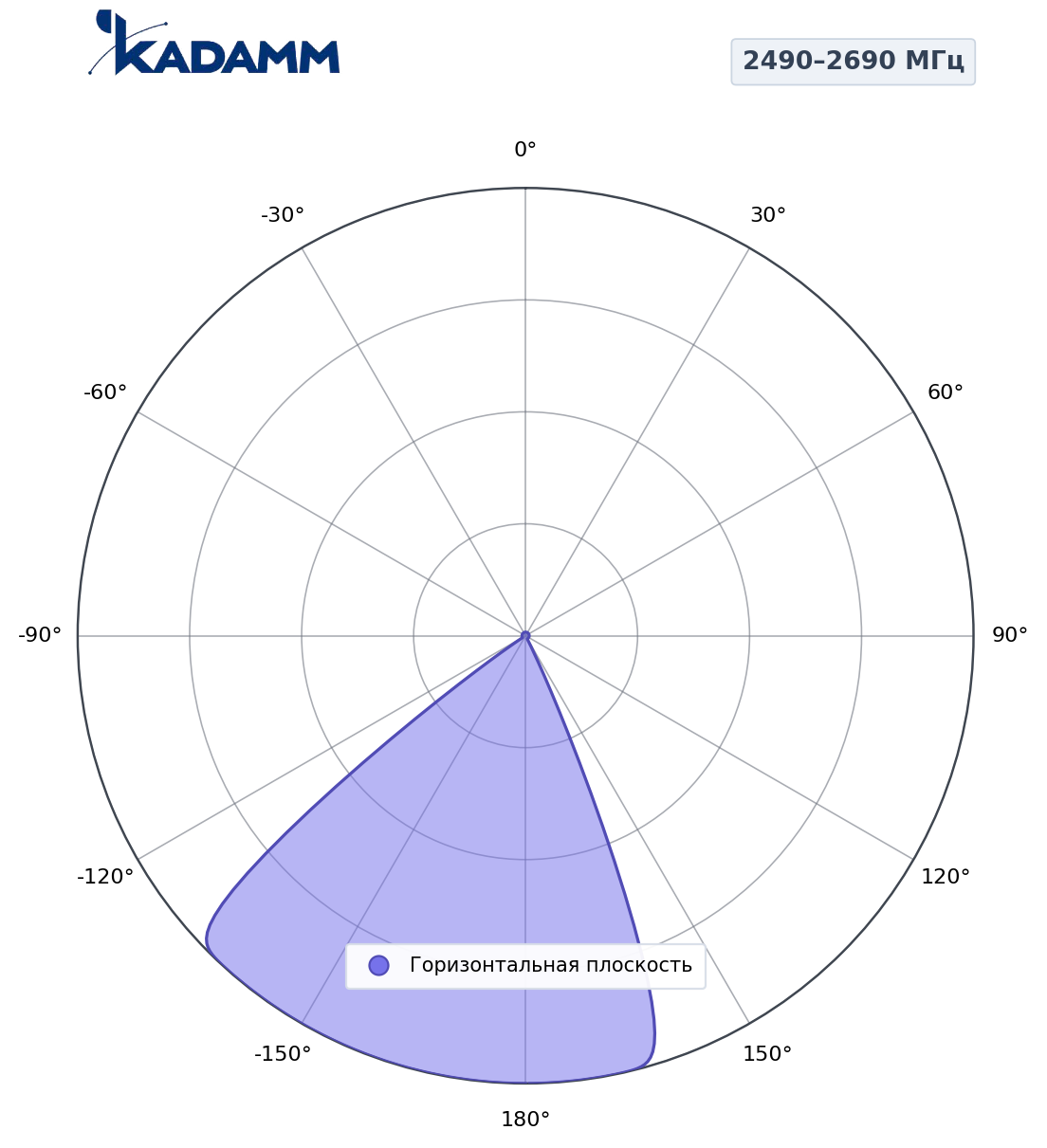

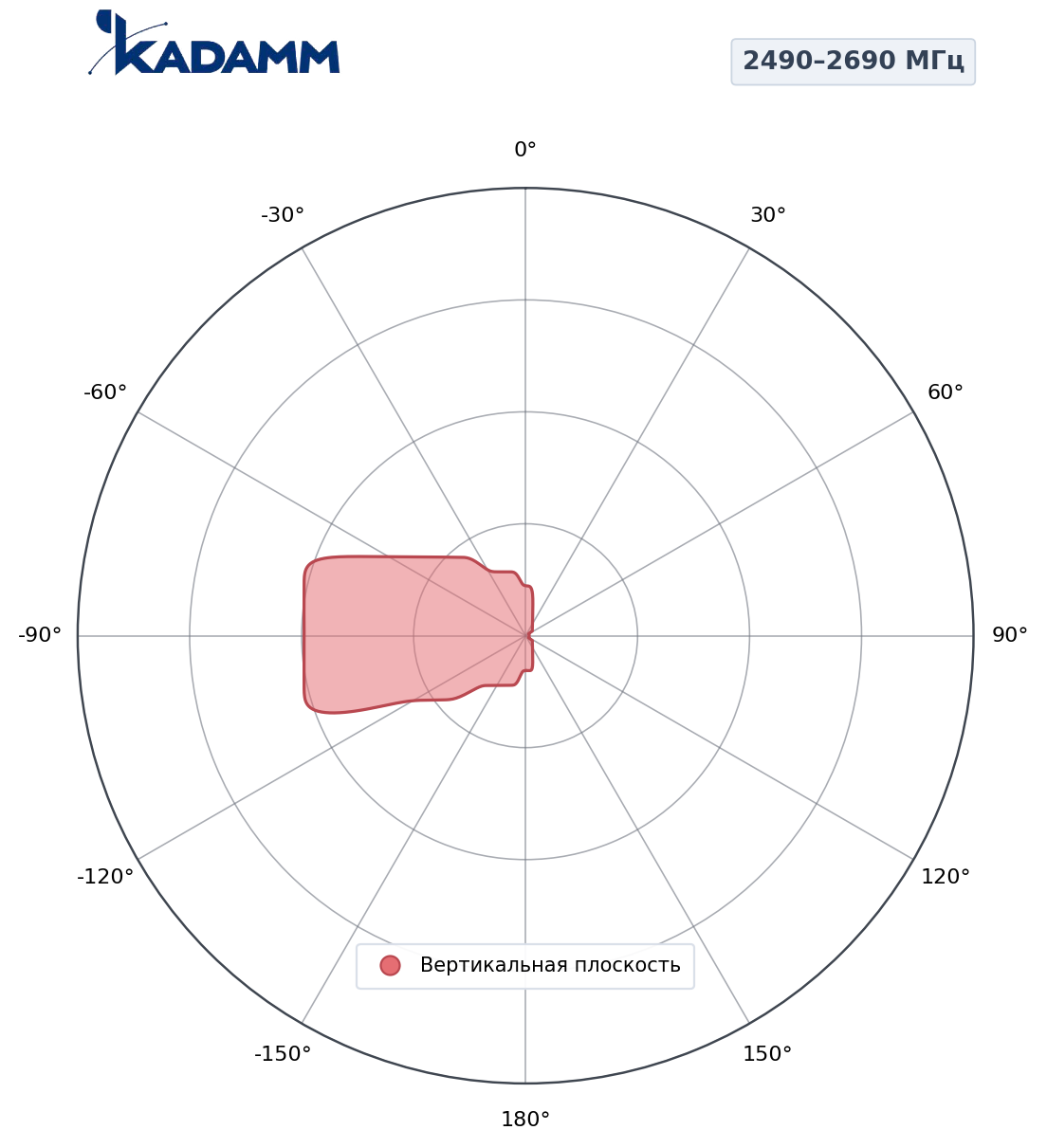

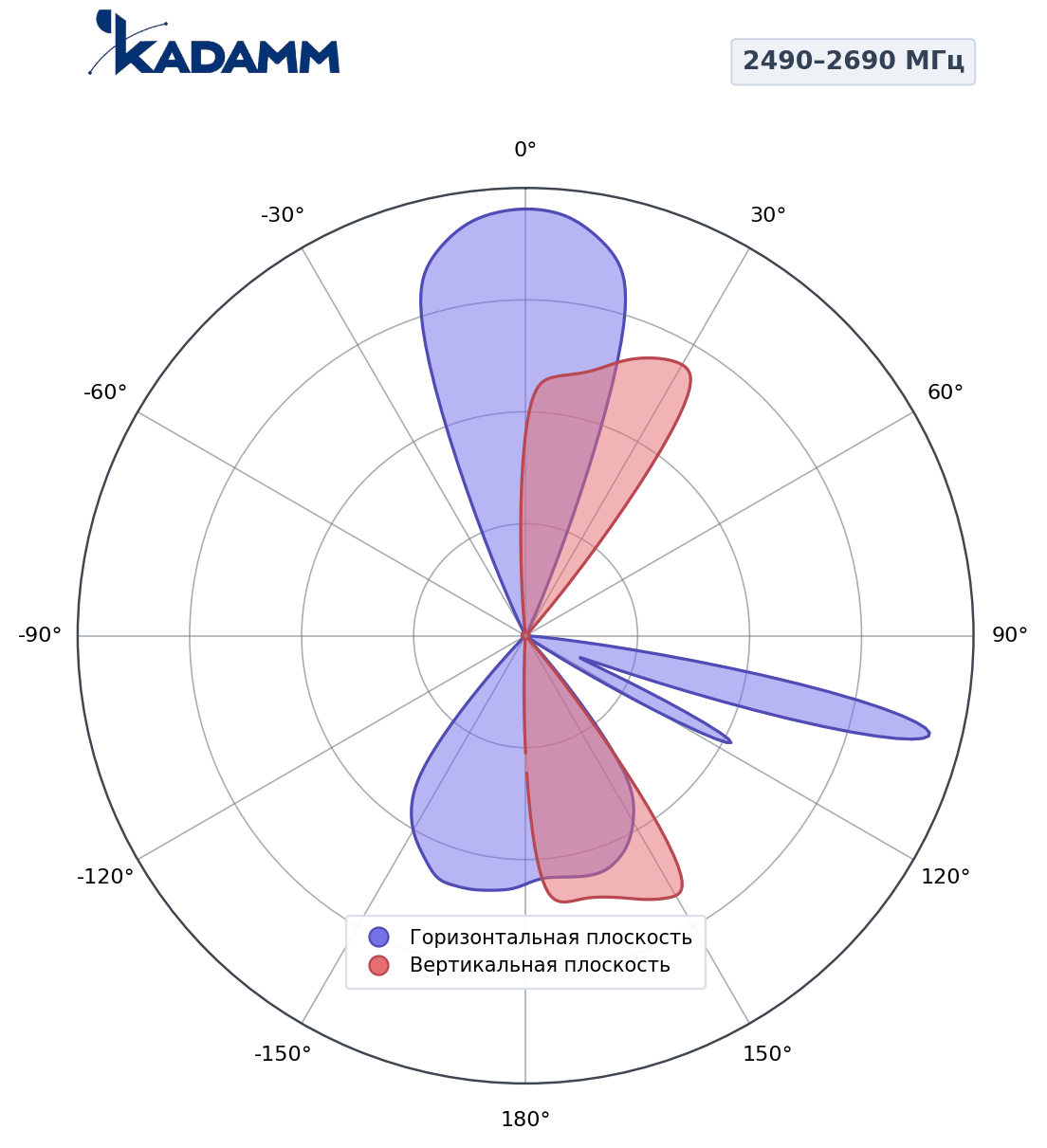

Нормированные диаграммы направленности в полярных координатах по рабочим диапазонам антенны. Синим — горизонтальная плоскость, красным — вертикальная.
Массив TDD (beamforming) 2490–2690 / 3300–3800 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 при наклоне 2–5°; ≥25 при наклоне 6–12° |
| Развязка между портами разных поляризаций, дБ | ≥ 22 |
| Шаг между колонками массива | 55(0,47 λ при 2590 МГц,0,65 λ при 3550 МГц) мм |
TDD: одноколонный луч
| Параметр | 2490–2690 МГц | 3300–3800 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 80 ± 15° | 65 ± 15° |
| Коэффициент усиления, дБи | 14,3 ± 0,4 | 14,8 ± 0,4 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥6,5° | ≥4,5° |
| Поляризационная развязка (0°), дБ | ≥15 | |
| Поляризационная развязка (±60°), дБ | ≥10 | |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥22 | |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 | |
TDD: широковещательный луч (BCH)
| Параметр | 2490–2690 МГц | 3300–3800 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 16,5 ± 0,7 | 16,5 ± 0,8 |
| SPR (±60°), % | ≥90 | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5 ± 0,6° | 5,6 ± 0,6° |
| Поляризационная развязка (0°), дБ | ≥18 | |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 | |
TDD: сервисный луч
| Параметр | 2490–2690 МГц | 3300–3800 МГц |
|---|---|---|
| Усиление луча на 0°, дБи | 20 ± 0,8 | 21 ± 0,8 |
| Ширина луча на 0° по уровню −3 дБ | 27,0 ± 3° | 19,5 ± 3° |
| Подавление боковых лепестков луча на 0°, дБ | ≥10 | |
| Поляризационная развязка луча на 0° (осевая), дБ | ≥18 | |
| Коэффициент защитного действия луча на 0°, дБ | ≥25 | |
| Усиление луча на ±30°, дБи | 18 ± 0,8 | 19 ± 0,8 |
Массив R1: 698–862 МГц
| Параметр | 698–803 МГц | 790–862 МГц |
|---|---|---|
| Поляризация | ±45° | |
| Усиление во всём диапазоне наклонов, дБи | 12,8 ± 0,7 | 13,0 ± 0,6 |
| Коэффициент усиления, дБи | 12,9 | 13,1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70 ± 6° | 69 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15,6 ± 1,2° | 14,1 ± 0,8° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >20 | >22 |
| Поляризационная развязка (кроссполяризационная), дБ | >17 | >18 |
| Подавление первого бокового лепестка, дБ | >15 | >15 |
| Электрический наклон | 2–12° | |
| КСВН | <1,5 | |
| Развязка между входами одной системы, дБ | ≥25 | |
| Развязка между входами разных систем, дБ | ≥28 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн | |
| Входное сопротивление (импеданс) | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |
| Грозозащита | Заземление по постоянному току | |
Массив R2: 880–960 МГц
| Параметр | 880–960 МГц |
|---|---|
| Поляризация | ±45° |
| Усиление во всём диапазоне наклонов, дБи | 13,5 ± 0,6 |
| Коэффициент усиления, дБи | 13,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 13,1 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >23 |
| Поляризационная развязка (кроссполяризационная), дБ | >18 |
| Подавление первого бокового лепестка, дБ | >16 |
| Электрический наклон | 2–12° |
| КСВН | <1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | ≥28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн |
| Входное сопротивление (импеданс) | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 400 Вт |
| Грозозащита | Заземление по постоянному току |
Массив B1: 1710–2170 МГц
| Параметр | 1710–1990 МГц | 1920–2170 МГц |
|---|---|---|
| Поляризация | ±45° | |
| Усиление во всём диапазоне наклонов, дБи | 16,3 ± 0,6 | 16,6 ± 0,6 |
| Коэффициент усиления, дБи | 16,5 | 16,8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 6° | 64 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,9 ± 0,4° | 6,3 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >25 | >26 |
| Поляризационная развязка (кроссполяризационная), дБ | >17 | >20 |
| Подавление первого бокового лепестка, дБ | >16 | >15 |
| Электрический наклон | 2–12° | |
| КСВН | <1,5 | |
| Развязка между входами одной системы, дБ | ≥25 | |
| Развязка между входами разных систем, дБ | ≥28 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн | |
| Входное сопротивление (импеданс) | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | |
| Грозозащита | Заземление по постоянному току | |
Массив Y1: 2490–2690 МГц
| Параметр | 2490–2690 МГц |
|---|---|
| Поляризация | ±45° |
| Усиление во всём диапазоне наклонов, дБи | 17,0 ± 0,6 |
| Коэффициент усиления, дБи | 17,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 61 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,0 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >25 |
| Поляризационная развязка (кроссполяризационная), дБ | >19 |
| Подавление первого бокового лепестка, дБ | >15 |
| Электрический наклон | 2–12° |
| КСВН | <1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | ≥28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн |
| Входное сопротивление (импеданс) | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 200 Вт |
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 |
| Грозозащита | Заземление по постоянному току |
| Параметр | Значение |
|---|---|
| Разъёмы | TDD:1 × (MQ4+MQ5) male ; FDD:8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 379 × 177 мм |
| Размеры упаковки | 1885 × 485 × 275 мм |
| Масса антенны | 30 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 39,8 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 636 / 203 / 711 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Площадки, где на одной позиции нужны и 5G/LTE TDD с beamforming, и классические FDD-диапазоны 700–2700 МГц: одна панель вместо двух, независимые наклоны по массивам (LTE 700 (APT), LTE 800, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE 2600, LTE TDD 2600, LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц).
Антенна КАДАММ K861256R12, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.

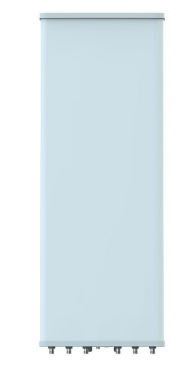

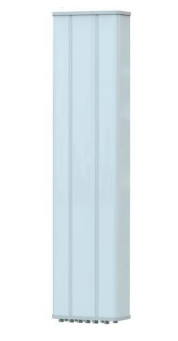

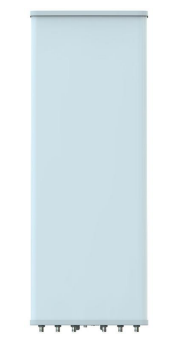

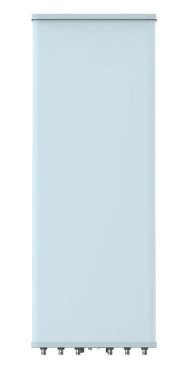

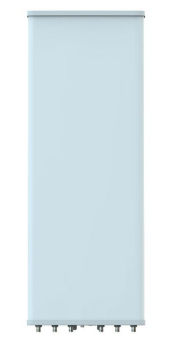

| Параметр | K861256R12 | K861266R12 | K861266R24 | K861186R42 | K861186R33 | K861186R24 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | TDD 2490–2690 / 3300–3800 + FDD 698–862 / 880–960 / 1710–2170 / 2490–2690 МГц | 2490–2690 МГц 3300–3800 МГц 698–862 МГц 880–960 МГц 1710–2170 МГц 2490–2690 МГц | 2490–2690 МГц 3300–3800 МГц 2×698–960 МГц 2×1427–2690 МГц | 2300–2690 МГц 3300–3800 МГц 2×698–960 МГц 2×1710–2690 МГц 2×1427–2690 МГц | 2300–2690 МГц 3300–3800 МГц 2×698–960 МГц 2×1427–2690 МГц | 2300–2690 МГц 3300–3800 МГц 2×698–960 МГц 2×1427–2690 МГц 2×1710–2690 МГц |
| Поляризация | 8×±45° | 4×±45° | 4×±45° | 4×±45° | 4×±45° | 4×±45° |
| Ширина ДН по уровню −3 дБ | 65°/65°/65°/65° | 65°/65° | 65°/65° | 65°/65° | 65°/65° | 65°/65° |
| Коэффициент усиления | 17,2 дБи | 16,5/16,5 дБи | 17/17 дБи | 15,0/15,5 дБи | 17/17 дБи | 16,5/16,5 дБи |
| Электрический наклон | 2–12°, RET | — | — | 2–12°, RET | — | 2–12°, RET |
| Тип | комбинированная антенна LTE TDD (beamforming) + FDD | — | — | — | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Многоколонный массив (обычно 4 колонки × 2 поляризации = 8 портов), в котором радиомодуль 8T8R управляет амплитудой и фазой каждого порта. Так формируются широковещательный луч на весь сектор и сервисные лучи, следящие за абонентами. Это основа LTE TDD и 5G NR в диапазонах 2300–2690 и 3300–3800 МГц.
Через калибровочную сеть радиомодуль измеряет разбаланс амплитуд и фаз между портами и компенсирует его. Коэффициент связи калибровочного порта, допуски по амплитуде и фазе нормируются в характеристиках антенны.
Широковещательный луч (BCH) шириной 65° несёт сигналы синхронизации и управления на весь сектор. Сервисные лучи — узкие (около 25–28°) с высоким усилением, их радиомодуль направляет на конкретных абонентов; усиление указано для луча на 0° и на ±30°.
Интерфейс — стандартные разъёмы 4.3-10 или кластерный разъём MQ4/MQ5, управление наклоном по AISG 2.0. Соответствие калибровочных параметров конкретному радиомодулю уточняйте у менеджера.
В одном полотне размещены массив с формированием луча для LTE TDD / 5G NR и классические секторные FDD-массивы (698–960, 1427–2690 МГц) с кросс-поляризацией ±45°. Каждый массив имеет свой наклон и свои порты.
Артикул для заказа: KADAMM K861256R12. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
Промышленное оборудование KADAMM K861256R12 — комбинированная антенна TDD 2490–2690 / 3300–3800 + FDD 698–862 / 880–960 / 1710–2170 / 2490–2690 МГц, RET от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
