KADAMM K861166R21 — комбинированная антенна TDD 3300–3800 + FDD 2×698–960 / 2×1710–2690 МГц, 65°, 17,7 дБи, 16 портов + калибровочный, RET

Комбинированная панельная антенна: массив LTE TDD / 5G NR с формированием луча и секторные FDD-массивы в одном полотне с кросс-поляризацией ±45°: TDD 3300–3800 + FDD 2×698–960 / 2×1710–2690 МГц, 16 портов + калибровочный.

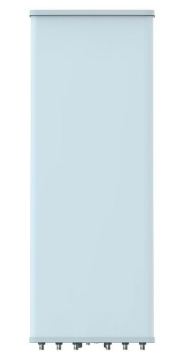

KADAMM K861166R21
TDD 3300–3800 + FDD 2×698–960 / 2×1710–2690 МГц
Диапазон
17,7 дБи
Усиление
65°
Ширина луча (Г)
2–12°
Электрический наклон
16×4.3-10
Разъёмы
1499 мм
Высота

О модели

KADAMM K861166R21 — панель для сектора базовой станции сотовой сети, полосы TDD 3300–3800 + FDD 2×698–960 / 2×1710–2690 МГц. Главное в цифрах: 16 входов; горизонтальный луч 65°; усиление до 17,7 дБи; наклон луча 2–12° с дистанционным управлением.

Коротко о KADAMM K861166R21: рабочий диапазон TDD 3300–3800 + FDD 2×698–960 / 2×1710–2690 МГц, усиление 17,7 дБи. У KADAMM K861166R21 масса 33,5 кг, у KADAMM K861166R33 — 28 кг.

Внутри общего стеклопластикового кожуха — металлический экран-рефлектор и над ним вертикальные столбцы излучателей. Рефлектор разворачивает излучение вперёд: мощность идёт в свой сектор, тыл и соседние направления почти не засвечиваются. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 1499 мм вертикальный луч составляет ≥6°. Секторные массивы FDD и массив TDD с формированием луча собраны в одном корпусе; через калибровочный вход радиомодуль TDD выравнивает фазы и амплитуды трактов.

Излучатель образован парой диполей, повёрнутых на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка не менее 15 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Системы разных диапазонов развязаны на 25 (R1 / R2); ≥28 (R1, R2 / остальные) дБ, так что соседние радиомодули друг другу не мешают.

Форма диаграммы: ширина луча по горизонтали 65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад не менее 23 дБ — в тыл уходит примерно в 200 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на 15 дБ — меньше перелёта сигнала в дальние соты.

По вертикали луч узкий — ≥6°, поэтому зону обслуживания задают наклоном. Считают так: к углу на край соты — арктангенсу отношения высоты подвеса к радиусу — прибавляют половину вертикальной ширины луча. Пример: панель на 40-метровой мачте, радиус соты 2 км — угол около 4,1°. Диапазон электрического наклона — 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0 / 3GPP TS 25.461. Механический наклон 0–15° от кронштейна оставляют для грубой настройки: он поднимает задний лепесток и уводит края сектора вверх.

Тракт: КСВН не более 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 400 Вт; IM3 не выше −150 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 17 × розетка 4.3-10, вывод снизу. Если на сайте работают несколько мощных несущих, пассивная интермодуляция становится важной: продукты смешения оказываются в приёмном канале сектора и поднимают шум. Цифра антенны сохраняется для всей линии, только если перемычки и разъёмы того же класса; разъёмы 4.3-10 для этого и созданы — меньше 7/16 и с более стабильным контактом. Статический заряд с антенны уходит на опору: излучатели имеют заземление по постоянному току.

Корпус и крепление: габариты (высота × ширина × глубина) 1499 × 499 × 178 мм, масса 33,5 кг, монтажный комплект — 5,4 кг, труба диаметром Ø50–Ø115 мм, рабочая температура от −50 до +65 °C, предельная скорость ветра 216 км/ч. Ветровая нагрузка при 150 км/ч — 815 / 167 / 826 Н (фронт / бок / тыл); фронтальная — это около 83 кгс, которые кронштейн и труба передают на опору вместе с изгибающим моментом.

Диаграммы направленности

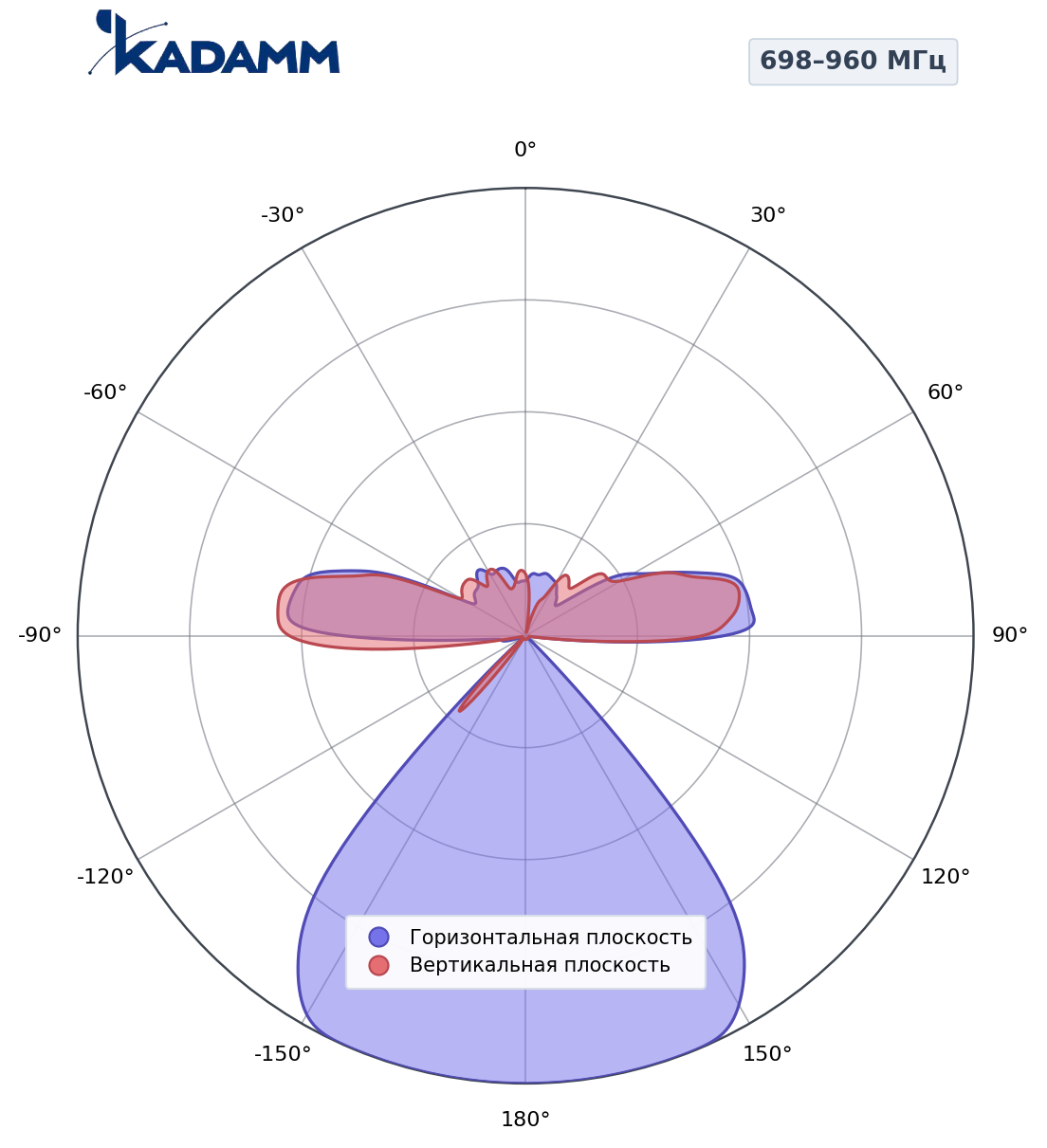

Диаграмма направленности KADAMM K861166R21, 698–960 МГц
698–960 МГц
горизонтальная и вертикальная плоскости

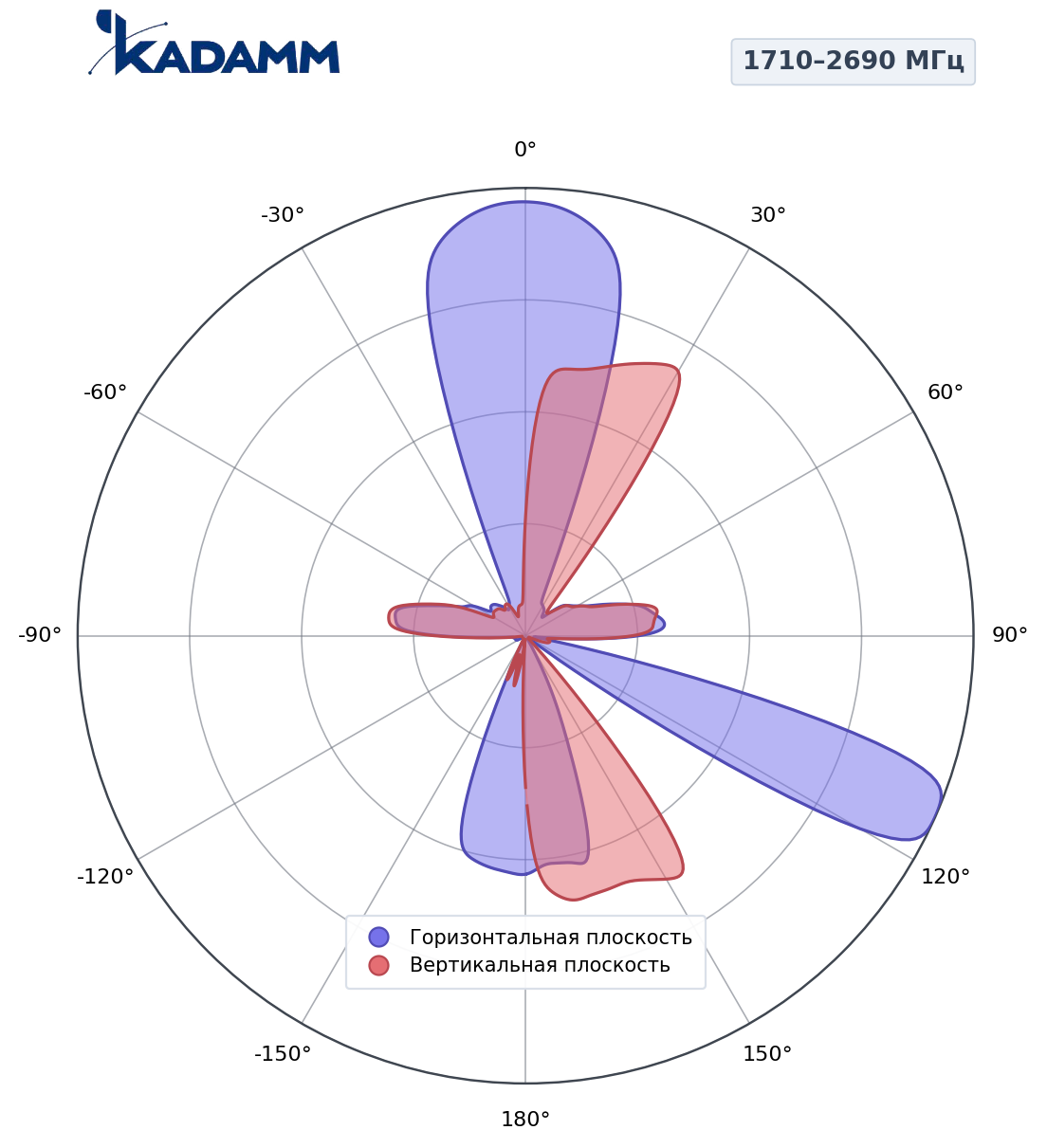

Диаграмма направленности KADAMM K861166R21, 1710–2690 МГц
1710–2690 МГц
горизонтальная и вертикальная плоскости

Диаграммы направленности KADAMM K861166R21 в полосах 698–960 МГц, 1710–2690 МГц — нормированные, в полярных координатах.

Ключевые особенности

TDD beamforming + FDD в одном полотнеTDD 3300–3800 + FDD 2×698–960 / 2×1710–2690 МГц: массив TDD/5G NR с формированием луча (8 портов + калибровка) и секторные FDD-массивы ±45°.
КомпактностьГабариты 1499 × 499 × 178 мм, масса 33,5 кг, крепление Ø50–Ø115 мм.
Чистый трактIM3 не выше −150 дБн при двух несущих по 43 дБм, развязка между входами >25 дБ.
Мощность и защитаДо 400 / 200 Вт на порт при 50 °C, заземление по постоянному току.
Всепогодное исполнениеРадом — стеклопластик, рабочая температура −50…+65 °C, ветер до 216 км/ч.

Электрические характеристики

Массив TDD (beamforming) 3300–3800 МГц: общие и калибровочные параметры

ПараметрЗначение
Поляризация± 45°
Электрический наклон2–12°
Допуск электрического наклона± 1°
Коэффициент связи калибровочного порта с портами антенны, дБ−26 ± 2
КСВН портов≤1,5
Развязка между портами одной поляризации, дБ≥20 при наклоне 2–4°; ≥25 при наклоне 5–12°
Развязка между портами разных поляризаций, дБ≥ 22
Шаг между колонками массива43 мм (0,51 λ при 3550 МГц)

TDD: одноколонный луч

Параметр3300–3600 МГц3600–3800 МГц
Ширина ДН по уровню −3 дБ, горизонтальная плоскость80 ± 15°86 ± 15°
Коэффициент усиления, дБи14,3 ± 0,515 ± 0,6
Ширина ДН по уровню −3 дБ, вертикальная плоскость≥6°≥5,5°
Поляризационная развязка (0°), дБ≥15
Поляризационная развязка (±60°), дБ≥8
Коэффициент защитного действия (вперёд/назад), дБ≥23
Подавление первого бокового лепестка (вертикальная плоскость), дБ≥15

TDD: широковещательный луч (BCH)

Параметр3300–3600 МГц3600–3800 МГц
Коэффициент усиления, дБи16,5 ± 0,516,5 ± 0,6
SPR (±60°), %≥90
Ширина ДН по уровню −3 дБ, вертикальная плоскость≥6°≥5,5°
Коэффициент защитного действия (вперёд/назад), дБ≥25

TDD: сервисный луч

Параметр3300–3600 МГц3600–3800 МГц
Усиление луча на 0°, дБи20 ± 0,520 ± 0,6
Ширина луча на 0° по уровню −3 дБ≤30°≤28°
Подавление боковых лепестков луча на 0°, дБ≥10
Поляризационная развязка луча на 0° (осевая), дБ≥18
Коэффициент защитного действия луча на 0°, дБ≥25
Усиление луча на ±30°, дБи≥18,3 ± 0,5≥19 ± 0,6

Массив R1/R2: 2×698–960 МГц

Параметр698–803 МГц790–862 МГц824–894 МГц880–960 МГц
Поляризация±45°
Усиление во всём диапазоне наклонов, дБи13,3 ± 0,613,5 ± 0,513,7 ± 0,514,1 ± 0,6
Коэффициент усиления, дБи13,413,613,814,2
Ширина ДН по уровню −3 дБ, горизонтальная плоскость67 ± 5°68 ± 5°69 ± 6°69 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость15,8 ± 1,2°14,4 ± 0,9°13,8 ± 0,8°13,0 ± 1,0°
Коэффициент защитного действия (отношение вперёд/назад), дБ>20>22>23>24
Поляризационная развязка (кроссполяризационная), дБ>19>18>19>20
Подавление первого бокового лепестка, дБ>15
Электрический наклон2–12°
КСВНменее 1,5
Развязка между входами одной системы, дБ>25
Развязка между входами разных систем, дБ≥25 (R1 / R2); ≥28 (R1, R2 / остальные)
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−150
Входное сопротивление50 Ом
Максимальная мощность на порт (при 50 °C)400 Вт
ГрозозащитаЗаземление по постоянному току

Массив Y1/Y2: 2×1710–2690 МГц

Параметр1710–1990 МГц1920–2200 МГц2200–2490 МГц2490–2690 МГц
Поляризация±45°
Усиление при среднем наклоне, дБи16,717,217,717,5
Усиление во всём диапазоне наклонов, дБи16,6 ± 0,617,1 ± 0,517,5 ± 0,517,3 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость67 ± 6°64 ± 5°61 ± 4°59 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость6,8 ± 0,4°6,0 ± 0,5°5,2 ± 0,4°4,7 ± 0,3°
Коэффициент защитного действия (отношение вперёд/назад), дБ>25>26>25>25
Поляризационная развязка (кроссполяризационная), дБ>17>22>20>21
Подавление первого бокового лепестка, дБ>17>17>16>15
Электрический наклон2–12°
КСВНменее 1,5
Развязка между входами одной системы, дБ>25
Развязка между входами разных систем, дБ>28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−150
Входное сопротивление50 Ом
Максимальная мощность на порт (при 50 °C)200 Вт
Протокол RETAISG 2.0 / 3GPP TS 25.461
ГрозозащитаЗаземление по постоянному току

Механические характеристики

ПараметрЗначение
Разъёмы17 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)1499 × 499 × 178 мм
Размеры упаковки1880 × 620 × 330 мм
Масса антенны33,5 кг
Масса монтажного комплекта5,4 кг
Масса в упаковке45,5 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)815 / 167 / 826 Н
Максимальная скорость ветра216 км/ч
Материал радомаСтеклопластик
Цвет радомаСерый
Механический наклон0–15°
Рабочая температура−50…+65 °C
Крепление на трубуØ50–Ø115 мм

Поддерживаемые диапазоны 3GPP

ДиапазонЧастотыДуплексТехнологии
B28 / n28UL 703–748 / DL 758–803 МГцFDDLTE 700 (APT)
B20 / n20UL 832–862 / DL 791–821 МГцFDDLTE 800
B5 / n5UL 824–849 / DL 869–894 МГцFDDLTE 850
B8 / n8UL 880–915 / DL 925–960 МГцFDDGSM900, UMTS900, LTE 900
B3 / n3UL 1710–1785 / DL 1805–1880 МГцFDDGSM1800, LTE 1800
B1 / n1UL 1920–1980 / DL 2110–2170 МГцFDDUMTS2100, LTE 2100
B40 / n402300–2400 МГцTDDLTE TDD 2300
B7 / n7UL 2500–2570 / DL 2620–2690 МГцFDDLTE 2600
B38 / n382570–2620 МГцTDDLTE TDD 2600
B41 / n412496–2690 МГцTDDLTE/NR TDD 2600 (полный)
B42 / n783400–3600 МГцTDDLTE/NR 3500
B43 / n783600–3800 МГцTDDLTE/NR 3700
n783300–3800 МГцTDD5G NR 3,5 ГГц

Указаны только те диапазоны 3GPP (TS 36.101, TS 38.101-1), чьи полосы UL и DL целиком попадают в полосы антенны.

Стандарты и протоколы

✓
AISG 2.0 — дистанционная установка электрического наклона 2–12° по кабелю AISG
✓
IEC 62037 — контроль пассивной интермодуляции: IM3 этой модели не более −150 дБн
✓
IEC 61169-54 — присоединительные размеры разъёмов: 17 × розетка 4.3-10
✓
3GPP TS 36.101 / 38.101-1 — рабочие полосы включают диапазоны B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78 и др.

Применение

Ставят такие панели на опоры, трубостойки и крыши макросайтов операторов. Антенна работает в сетях LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800; по классификации 3GPP — B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, а также в ряде других диапазонов. Секторов столько же, сколько панелей, а азимут и угол места каждой определяет модель радиопокрытия.

Луч 65° соответствует типовой трёхсекторной схеме для города, пригородов, посёлков и промышленных площадок: три панели на одной опоре перекрывают полный круг, а ёмкость поровну распределяется по секторам.

При модернизации сайта многосистемная панель встаёт вместо двух–трёх прежних: на опоре становится свободнее, ветровая нагрузка падает, а каждый диапазон или оператор получает собственные входы.

Как подобрать

Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в TDD 3300–3800 + FDD 2×698–960 / 2×1710–2690 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.

Входы. 16 входов; двухтрактный радиомодуль (2T2R) занимает пару входов ±45° одной системы.

Ширина луча. 65° — под схему секторизации сайта: 65° на три сектора, 33° на шесть или на вытянутую зону, 90° на широкий сектор малой соты.

Наклон. Посчитайте угол на край соты плюс половину вертикального луча (≥6°) и сравните с наклоном панели — 2–12°.

Тракт. Мощность на вход — до 400 Вт. IM3 линии остаётся низкой лишь при перемычках и разъёмах того же класса.

Опора. Кронштейн и труба Ø50–Ø115 мм — под массу 33,5 кг и ветровую нагрузку 815 / 167 / 826 Н.

Комплект поставки

Антенна KADAMM K861166R21, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.

Сравнение с похожими антеннами KADAMM

ПараметрK861166R21K861166R23K861166R24K861166R29K861166R33K861167R24
ФотоKADAMM K861166R21KADAMM K861166R23KADAMM K861166R24KADAMM K861166R29KADAMM K861166R33KADAMM K861167R24
Диапазон частотTDD 3300–3800 + FDD 2×698–960 / 2×1710–2690 МГцTDD 3300–3800 + FDD 2×698–960 / 2×1710–2690 МГцTDD 2490–2690 / 3300–3800 + FDD 2×698–960 / 2×1427–2690 МГцTDD 2300–2400 / 2490–2690 + FDD 2×698–960 / 2×1427–2690 МГцTDD 2300–2690 / 3300–3800 + FDD 2×698–960 / 2×1427–2690 МГцTDD 2490–2690 / 3300–3800 + FDD 2×698–960 / 2×1427–2690 МГц
Поляризация8×±45°8×±45°8×±45°8×±45°8×±45°8×±45°
Ширина ДН по уровню −3 дБ65°65°/65°65°/65°65°/65°65°/65°65°/65°
Коэффициент усиления17,7 дБи18 дБи17,7 дБи18,3 дБи17,8 дБи17,7 дБи
Электрический наклон2–12°, RET2–12° / 2–14°, RET2–12°, RET2–12°, RET2–12°, RET2–12°, RET
Типкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDD
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Вопросы и ответы

У панели 16 входов. Двухтрактный радиомодуль занимает пару входов ±45° одной системы: схема 2T2R (MIMO 2×2) либо передача с приёмом на поляризационном разнесении. Если на одну систему приходятся два однотрактных модуля одного диапазона, их подключают через комбайнер с учётом его потерь.

Модуль каждого диапазона занимает свою систему — развязка между системами не менее 25 (R1 / R2); ≥28 (R1, R2 / остальные) дБ. Если радиомодулей больше, чем систем у антенны, диапазоны объединяют комбайнером на входе, учитывая в расчёте линии его вносимые потери и класс по интермодуляции. По перечню радиомодулей на сектор подберём модель с нужным числом входов.

На границу соты смотрит верхний край луча по уровню −3 дБ. Угол равен арктангенсу отношения высоты подвеса к радиусу соты плюс половина вертикального луча (≥6°): для мачты 40 м и радиуса 2 км — около 4,1°, для крыши 25 м и радиуса 800 м — около 4,8°.

Панель наклоняется электрически на 2–12° — для типовых высот подвеса этого хватает. Для каждого сектора угол считают отдельно: высоты и радиусы у них обычно разные.

Да. Наклон задаёт привод RET по протоколу AISG 2.0 / 3GPP TS 25.461: команду отдают от базовой станции либо из системы управления сетью, и угол меняется без выезда монтажников и без отключения сектора. Такая возможность выручает при оптимизации сети, появлении новых сайтов поблизости и сезонных колебаниях нагрузки.

Привод подключают к порту AISG панели или через модем в фидере; при заказе уточните, нужен ли блок RET в комплекте и какой кабель управления к нему понадобится. Механический наклон кронштейна здесь нужен лишь для первоначальной установки, дальше его не трогают.

Значение показывает, на сколько продукты интермодуляции третьего порядка ниже несущих в стандартном испытании по IEC 62037: на антенну подают два тона мощностью по 20 Вт и измеряют продукты на частотах 2f1 − f2 и 2f2 − f1. Продукты, оказавшиеся в приёмном канале, повышают шум сектора и ухудшают его чувствительность.

Параметр важен, когда антенна работает с несколькими мощными несущими разных диапазонов или операторов. Без перемычек и разъёмов того же класса, затянутых моментным ключом и загерметизированных, малая интермодуляция панели не сохраняется в линии.

Панель весит 33,5 кг, крепёж — 5,4 кг. При ветре 150 км/ч нагрузка составляет 815 / 167 / 826 Н (фронт / бок / тыл), фронтальная — примерно 83 кгс. Вместе с высотой подвеса и числом панелей и кабелей на опоре эти цифры служат исходными данными для расчёта трубостойки или мачты на прочность и прогиб с запасом на обледенение.

Кронштейн — под трубу Ø50–Ø115 мм. Расчёт опоры на изгиб учитывает все антенны, радиомодули и кабели; вес фидеров передают на опору хомутами, а не на разъёмы; заземление панели и опоры выполняют по проекту.

Количество определяется числом секторов, заложенных в схему сайта. С лучом 65° типично размещают три панели — их сектора сходятся по краям, и пространство вокруг опоры покрывается без провалов. У каждой панели свой сектор и свои радиомодули; ёмкость сайта распределяется по секторам.

Когда зона вытянута вдоль дороги или требуется большая ёмкость, меняют число секторов, а вместе с ним — ширину луча панели.

Да. Тип разъёма (розетка 4.3-10, 7/16 DIN или N) и его расположение на корпусе — снизу или сзади — задают при производстве партии. В стандартном исполнении у KADAMM K861166R21: 17 × розетка 4.3-10, снизу.

Нужный разъём и его расположение укажите при запросе цены — менеджер уточнит исполнение для вашей партии. Антенна с разъёмом под ваш фидер или джампер подключается без переходника: в тракте меньше потерь и меньше соединений, на которых возникает пассивная интермодуляция.

KADAMM K861166R21 — запросить цену и сроки
Конфигурацию, монтажный набор и блок RET подбираем под условия конкретной площадки. Сроки поставки уточняйте у менеджера.

Артикул для заказа — KADAMM K861166R21, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM K861166R21 могут уточняться без уведомления.

Поставляем KADAMM K861166R21 — комбинированная антенна TDD 3300–3800 + FDD 2×698–960 / 2×1710–2690 МГц, 17,7 дБи, 16 портов, RET под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
