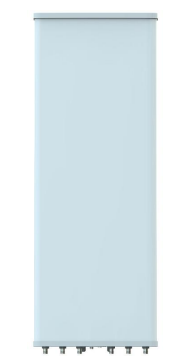

KADAMM K86116R012 — комбинированная антенна TDD + FDD 698–3800 МГц, 9 систем излучателей, 17,1 дБи, 24 портов + калибровочный, RET
Комбинированная панельная антенна: массив LTE TDD / 5G NR с формированием луча и секторные FDD-массивы в одном полотне с кросс-поляризацией ±45°: 698–960, 1427–2690, 1710–2690, 2300–2690 и 3300–3800 МГц, 24 портов + калибровочный.
KADAMM K86116R012 — панель для сектора базовой станции сотовой сети, полосы TDD 2300–2690 / 3300–3800 + FDD 2×698–960 / 4×1710–2690 / 2×1427–2690 МГц. Главное в цифрах: 24 входа; горизонтальный луч 65°/65°/65°; усиление до 17,1 дБи; наклон луча 2–12° с дистанционным управлением.
Основные параметры KADAMM K86116R012: полоса TDD 2300–2690 / 3300–3800 + FDD 2×698–960 / 4×1710–2690 / 2×1427–2690 МГц, ширина ДН 65°. У KADAMM K86116R012 усиление 17,1 дБи, у KADAMM K861166R21 — 17,7 дБи.
Конструктивно это вертикальные столбцы излучателей над металлическим экраном-рефлектором в общем кожухе (стеклопластик). Экран отражает излучение вперёд, вся мощность направляется в один сектор, а тыльная сторона и соседние направления почти не получают сигнала. От высоты столбца зависит вертикальная ширина луча — с ростом числа излучателей луч сужается, а усиление растёт; панель высотой 2680 мм даёт вертикальный луч 7 ± 0,6°. В корпусе совмещены секторные FDD-массивы и TDD-массив с формированием луча; калибровочный вход нужен радиомодулю TDD, чтобы выровнять фазы и амплитуды его трактов.
Излучатель состоит из двух диполей с поворотом на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка не менее 15 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Системы разных диапазонов развязаны на 25 (R1 / R2); ≥28 (R1, R2 / остальные) дБ, так что соседние радиомодули друг другу не мешают.
Форма диаграммы: ширина луча по горизонтали 65°/65°/65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад не менее 21–23 дБ — в тыл уходит примерно в 126 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на 13–14 дБ — меньше перелёта сигнала в дальние соты.
Вертикальный луч всего 7 ± 0,6°, и зону обслуживания определяет наклон. Наклон равен углу на границу соты, то есть арктангенсу высоты подвеса, делённой на радиус, плюс половина ширины луча в вертикальной плоскости. Для панели на 40-метровой мачте и соты радиусом 2 км получается около 4,6°. Электрический наклон 2–12°: луч опускается целиком за счёт фазового сдвига между излучателями, форма сектора сохраняется; RET работает по AISG 2.0 / 3GPP TS 25.461. Кронштейн даёт дополнительный механический наклон 0–8°; им пользуются только для грубой доводки, так как при механическом наклоне задний лепесток поднимается, а края сектора уходят вверх.
Тракт: КСВН не более 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 400 Вт; IM3 не выше −150 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — TDD:1 × вилка MQ4+MQ5; FDD:16 × розетка 4.3-10, вывод снизу. При нескольких мощных несущих на сайте пассивная интермодуляция критична: продукты смешения попадают в приём и повышают шум сектора. Показатель антенны распространяется на всю линию лишь при перемычках и разъёмах того же класса; именно для этого сделаны разъёмы 4.3-10: они меньше 7/16 и держат контакт стабильнее. Статический заряд с антенны уходит на опору: излучатели имеют заземление по постоянному току.
Механические данные: размеры 2680 × 499 × 198 мм по высоте, ширине и глубине; масса 56 кг и ещё 8,4 кг на монтажный комплект; крепление на трубу Ø50–Ø115 мм; работа при −50…+65 °C; ветер до 216 км/ч. На скорости ветра 150 км/ч нагрузка равна 1485 / 435 / 1670 Н (фронт / бок / тыл); фронтальные около 151 кгс через кронштейн и трубу приходят на опору вместе с изгибающим моментом.
Диаграммы направленности

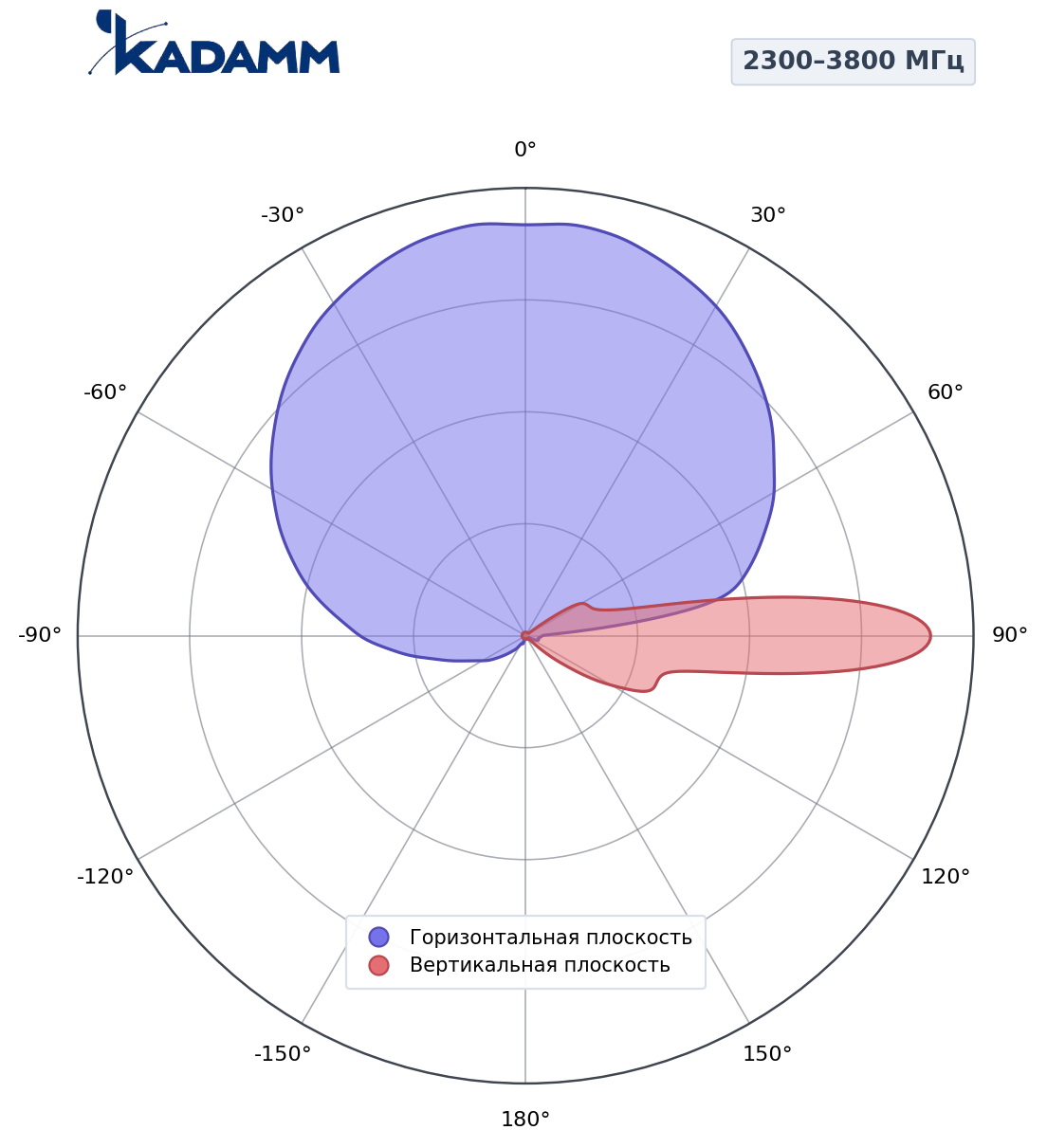

698–960 МГц горизонтальная и вертикальная плоскости

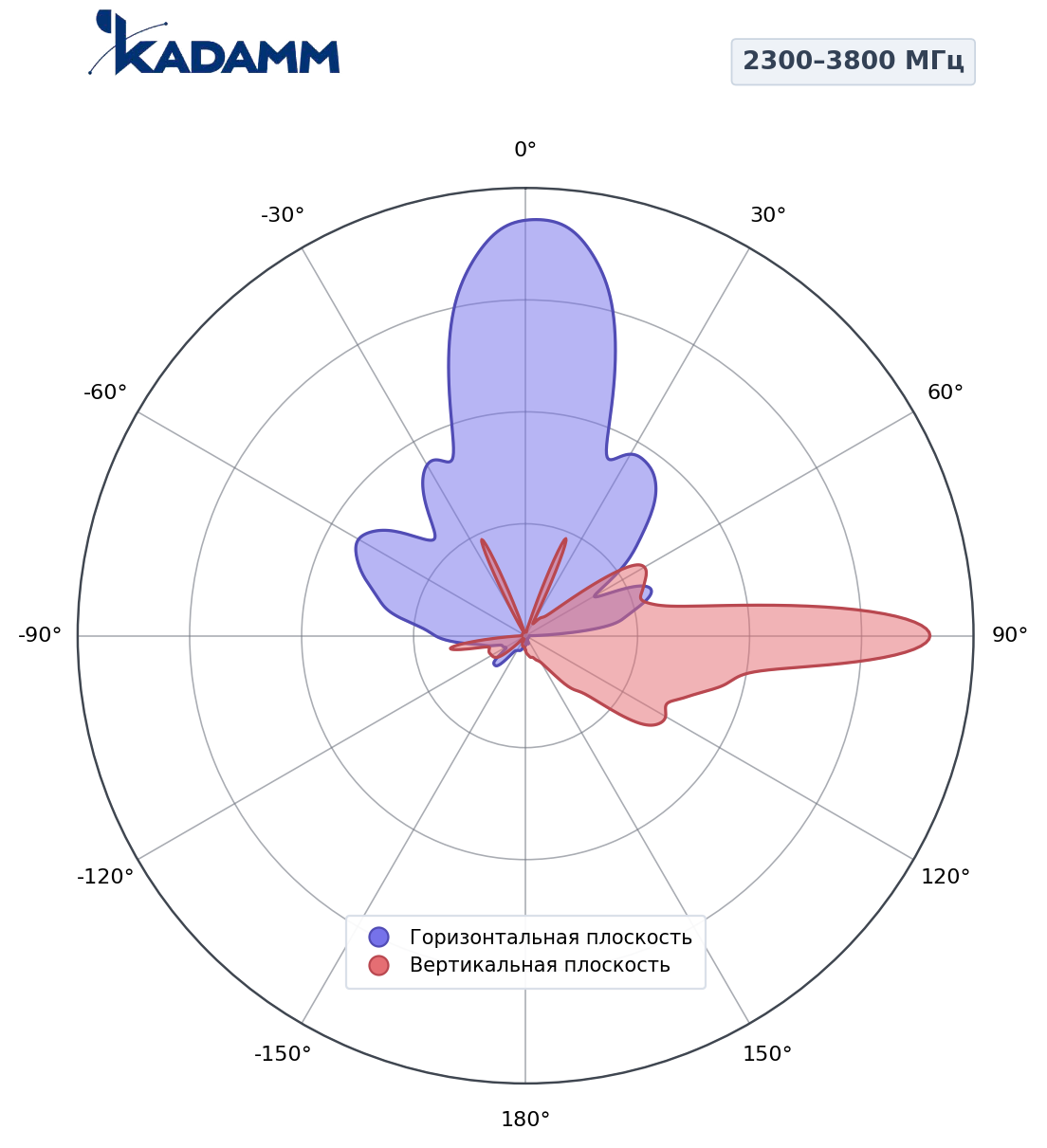

2300–3800 МГц сервисный луч 0°, горизонтальная и вертикальная плоскости

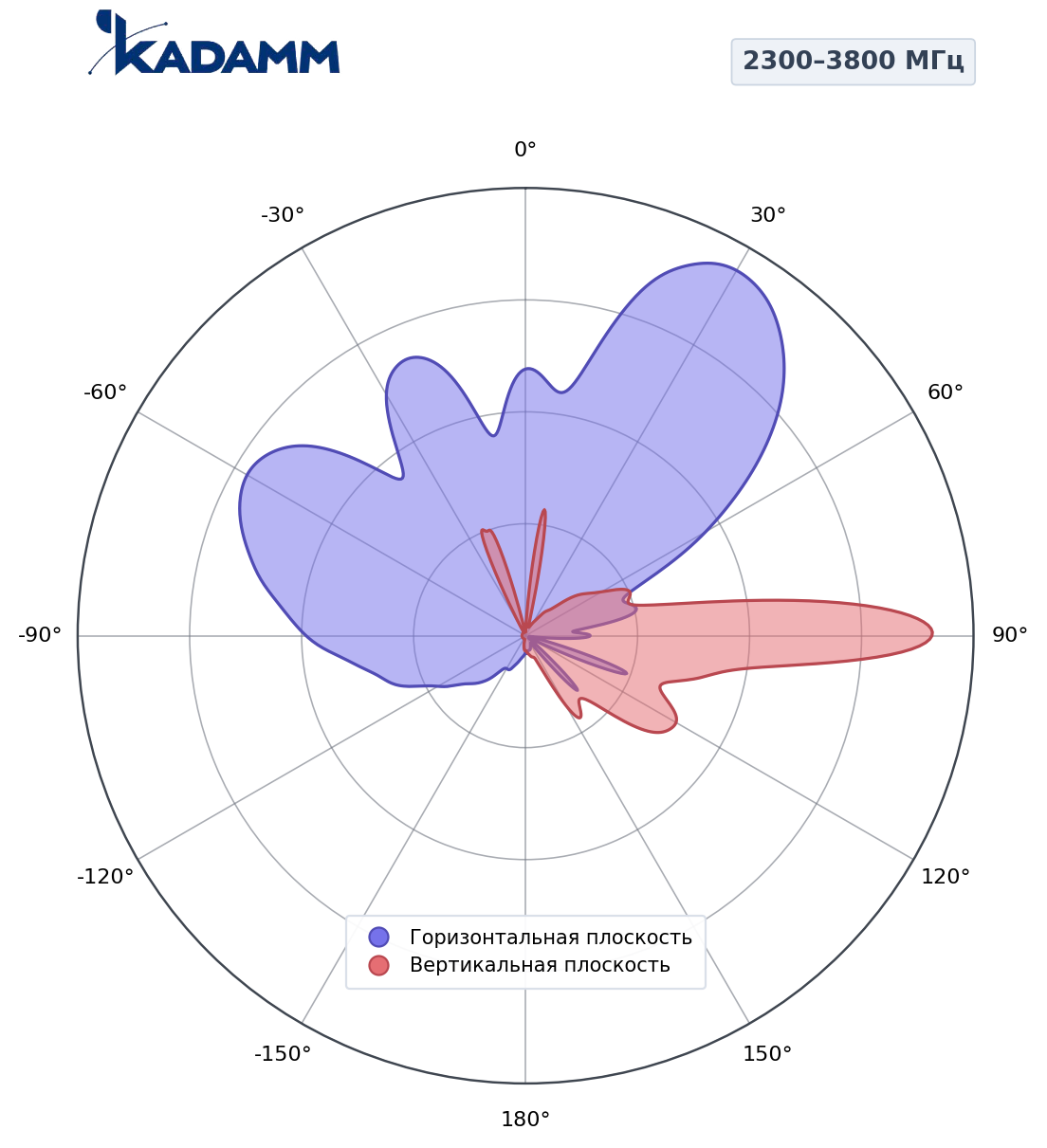

2300–3800 МГц сервисный луч 30°, горизонтальная и вертикальная плоскости

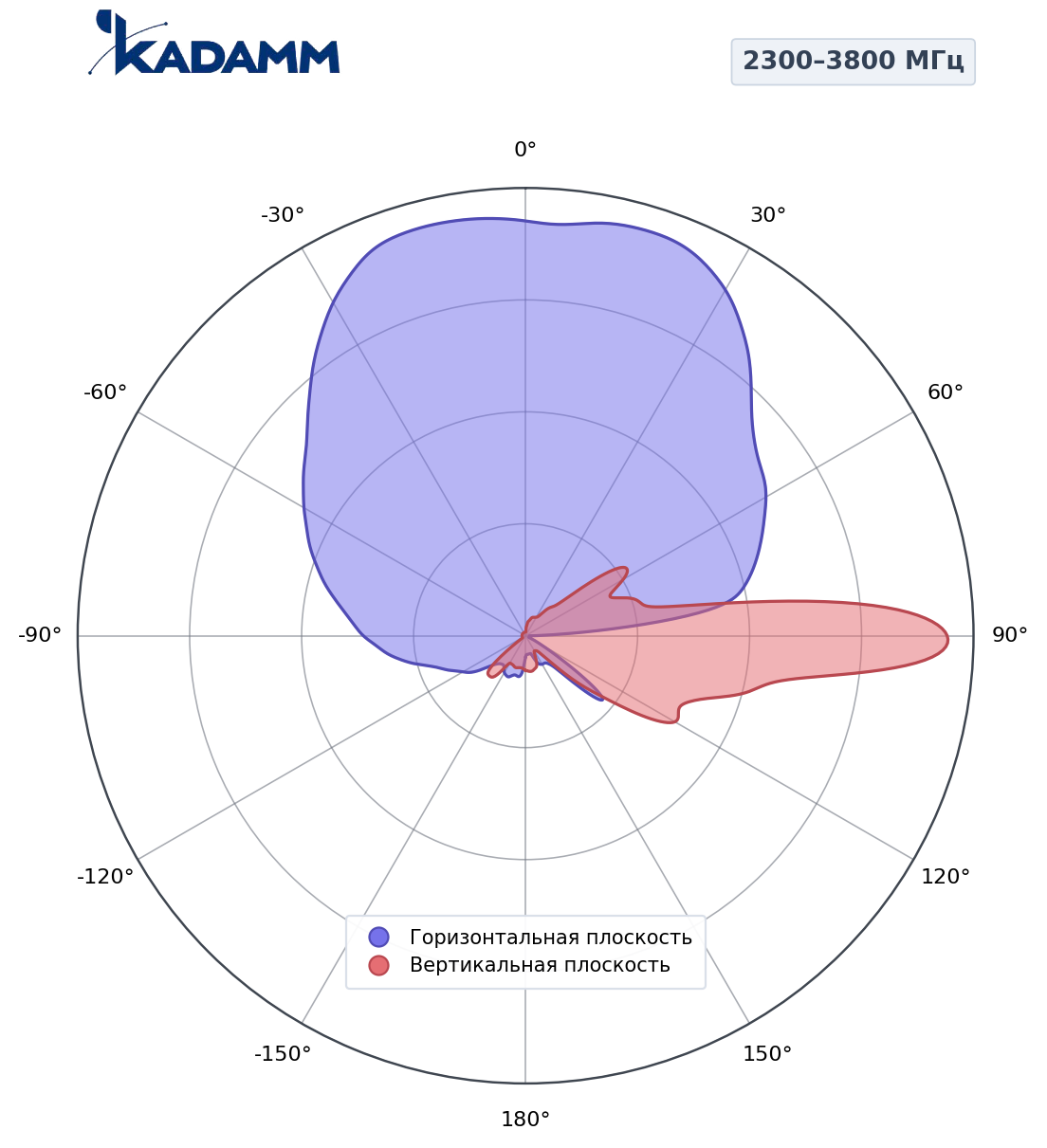

2300–3800 МГц луч BCH, горизонтальная и вертикальная плоскости
Диаграммы направленности KADAMM K86116R012 в полосах 698–960 МГц, 2300–3800 МГц — нормированные, в полярных координатах.
Ключевые особенности
TDD beamforming + FDD в одном полотнеTDD 2300–2690 / 3300–3800 + FDD 2×698–960 / 4×1710–2690 / 2×1427–2690 МГц: массив TDD/5G NR с формированием луча (8 портов + калибровка) и секторные FDD-массивы ±45°.
Компактность2680 × 499 × 198 мм, 56 кг; монтаж на трубу Ø50–Ø115 мм.
Чистый трактIM3 не выше −150 дБн при двух несущих по 43 дБм, развязка между входами ≥25 дБ.
Мощность и защитаДо 400 / 200 / 200 Вт на порт при 50 °C, заземление по постоянному току.
Всепогодное исполнениеМатериал радома — стеклопластик; диапазон рабочих температур −50…+65 °C, допустимый ветер до 216 км/ч.
3GPP TS 36.101 / 38.101-1 — рабочие полосы включают диапазоны B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78 и др.
Применение
Типовое место установки — опоры, трубостойки и крыши макросайтов операторов. Антенна работает в сетях LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800; по классификации 3GPP — B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, а также в ряде других диапазонов. Одна панель — один сектор; азимут и угол места каждой задают по модели радиопокрытия.
С лучом 65°/65°/65° — стандартная трёхсекторная схема для городской и пригородной застройки, посёлков и промышленных площадок: три панели на опоре закрывают круг, ёмкость делится поровну между секторами.
При модернизации сайта многосистемная панель встаёт вместо двух–трёх прежних: на опоре становится свободнее, ветровая нагрузка падает, а каждый диапазон или оператор получает собственные входы.
Как подобрать
Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в TDD 2300–2690 / 3300–3800 + FDD 2×698–960 / 4×1710–2690 / 2×1427–2690 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.
Входы. 24 входа; двухтрактный радиомодуль (2T2R) занимает пару входов ±45° одной системы.
Ширина луча. 65°/65°/65° — под схему секторизации сайта: 65° на три сектора, 33° на шесть или на вытянутую зону, 90° на широкий сектор малой соты.
Наклон. Сложите угол на край соты с половиной вертикального луча (7 ± 0,6°) и сверьте с диапазоном наклона панели — 2–12°.
Тракт. Предельная подводимая мощность на вход составляет 400 Вт. Для низкой IM3 всей линии перемычки и разъёмы должны быть того же класса.
Опора. Крепление — кронштейн и труба Ø50–Ø115 мм, рассчитанные на 56 кг массы и ветровую нагрузку 1485 / 435 / 1670 Н.
Комплект поставки
Антенна KADAMM K86116R012, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
У панели 24 входа. Пара входов ±45° одной системы принимает двухтрактный радиомодуль — схема 2T2R (MIMO 2×2) или передача с поляризационным разнесением на приёме. Два однотрактных модуля одного диапазона заводят на одну систему через комбайнер, закладывая его потери.
Модуль каждого диапазона занимает свою систему — развязка между системами не менее 25 (R1 / R2); ≥28 (R1, R2 / остальные) дБ. Если радиомодулей больше, чем систем у антенны, диапазоны объединяют комбайнером на входе, учитывая в расчёте линии его вносимые потери и класс по интермодуляции. Зная, какие радиомодули стоят на секторе, подберём модель с нужным количеством входов.
Верхний край луча по уровню −3 дБ направляют на границу соты. Наклон — это арктангенс отношения высоты к радиусу соты плюс половина вертикального луча (7 ± 0,6°): мачта 40 м и радиус 2 км дают около 4,6°, крыша 25 м и радиус 800 м — около 5,3°.
Электрический наклон панели составляет 2–12°, что достаточно для типовых высот подвеса. Для каждого сектора угол считают отдельно: высоты и радиусы у них обычно разные.
Да. Наклоном управляет привод RET (AISG 2.0 / 3GPP TS 25.461): команда идёт от базовой станции или из системы управления сетью, угол меняют без подъёма на опору и без остановки сектора. Это полезно при оптимизации сети, при вводе соседних сайтов и при сезонных изменениях нагрузки.
Привод подключают к порту AISG на панели или через модем в фидере; в заказе уточните, входит ли в комплект блок RET и какой кабель управления к нему потребуется. Механический наклон кронштейна в этом случае оставляют для начальной установки и не меняют.
Это отношение продуктов интермодуляции третьего порядка к несущим в испытании по IEC 62037: на антенну подают два тона по 20 Вт и меряют продукты на 2f1 − f2 и 2f2 − f1. Когда такие продукты попадают в приёмный канал, шум сектора растёт, а чувствительность падает.
Параметр имеет значение, когда антенна работает с несколькими мощными несущими разных диапазонов или операторов. Перемычки, разъёмы и кабели линии выбирают того же класса, соединения затягивают моментным ключом и герметизируют — иначе низкая интермодуляция самой панели теряет смысл.
Собственная масса панели — 56 кг, монтажного комплекта — 8,4 кг. Ветровая нагрузка на скорости 150 км/ч: 1485 / 435 / 1670 Н (фронт / бок / тыл); во фронт это около 151 кгс. Эти цифры вместе с высотой подвеса, числом панелей и кабелей на опоре — исходные данные для расчёта трубостойки или мачты на прочность и на прогиб, включая запас на обледенение.
Кронштейн — под трубу Ø50–Ø115 мм. Опору проверяют на изгиб с учётом всех антенн, радиомодулей и кабелей, фидеры крепят к ней хомутами, чтобы их вес не ложился на разъёмы; панель и опору заземляют по проекту.
По числу секторов в схеме сайта. При луче 65°/65°/65° обычно ставят три панели: сектора смыкаются на краях, и зона вокруг опоры закрывается без провалов. Каждая панель работает на свой сектор базовой станции со своими радиомодулями, и ёмкость сайта делится между секторами.
Число секторов, а значит, и ширина луча панели меняются, если зона тянется вдоль дороги или нужна повышенная ёмкость.
Да. Тип разъёма (розетка 4.3-10, 7/16 DIN или N) и его расположение на корпусе — снизу или сзади — задают при производстве партии.
Нужный разъём и его расположение укажите при запросе цены — менеджер уточнит исполнение для вашей партии. Антенна с разъёмом под ваш фидер или джампер подключается без переходника: в тракте меньше потерь и меньше соединений, на которых возникает пассивная интермодуляция.
