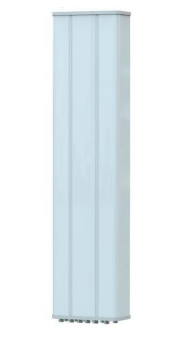

KADAMM K861266R12 — панель для сектора базовой станции сотовой сети, полосы TDD 2490–2690 / 3300–3800 + FDD 698–862 / 880–960 / 1710–2170 / 2490–2690 МГц. Главное в цифрах: 16 входов; горизонтальный луч 65°/65°/65°/65°; усиление до 17,2 дБи; наклон луча 2–12° с дистанционным управлением.
Коротко о KADAMM K861266R12: полоса TDD 2490–2690 / 3300–3800 + FDD 698–862 / 880–960 / 1710–2170 / 2490–2690 МГц, коэффициент усиления 17,2 дБи. Рядом в линейке — KADAMM K861186R42. У неё число портов 20, у KADAMM K861266R12 — 16.
По конструкции это вертикальные столбцы излучателей над металлическим экраном-рефлектором, закрытые общим кожухом из стеклопластика. Экран отражает излучение вперёд, вся мощность направляется в один сектор, а тыльная сторона и соседние направления почти не получают сигнала. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 2080 мм вертикальный луч составляет ≥6,5°. В корпусе совмещены секторные FDD-массивы и TDD-массив с формированием луча; калибровочный вход нужен радиомодулю TDD, чтобы выровнять фазы и амплитуды его трактов.
В каждом излучателе два диполя, развёрнутые на +45° и −45° соответственно. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка не менее 15 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Системы разных диапазонов развязаны на 28 дБ, так что соседние радиомодули друг другу не мешают.
Форма диаграммы: ширина луча по горизонтали 65°/65°/65°/65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад не менее 22 дБ — в тыл уходит примерно в 158 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на 15 дБ — меньше перелёта сигнала в дальние соты.
По вертикали луч узкий — ≥6,5°, поэтому зону обслуживания задают наклоном. Считают так: к углу на край соты — арктангенсу отношения высоты подвеса к радиусу — прибавляют половину вертикальной ширины луча. Для панели на мачте высотой 40 м и соты радиусом 2 км получается около 4,4°. Диапазон электрического наклона — 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0 / 3GPP TS 25.461. Кронштейн добавляет механический наклон 0–10°; его оставляют для грубой доводки, потому что при механическом наклоне задний лепесток поднимается, а края сектора уходят вверх.
Входы: КСВН не более 1,5 (отражение до 4 % мощности), до 400 Вт на вход, IM3 не выше −150 дБн (два тона по 20 Вт, IEC 62037); разъёмы TDD:1 × вилка MQ4+MQ5; FDD:8 × розетка 4.3-10, выведены вниз. Если на сайте работают несколько мощных несущих, пассивная интермодуляция становится важной: продукты смешения оказываются в приёмном канале сектора и поднимают шум. Показатель антенны распространяется на всю линию лишь при перемычках и разъёмах того же класса; именно для этого сделаны разъёмы 4.3-10: они меньше 7/16 и держат контакт стабильнее. Излучатели заземлены по постоянному току — статический заряд с антенны уходит на опору.
Корпус и крепление: габариты (высота × ширина × глубина) 2080 × 379 × 177 мм, масса 34 кг, монтажный комплект — 5,5 кг, труба диаметром Ø50–Ø115 мм, рабочая температура от −50 до +65 °C, предельная скорость ветра 216 км/ч. Ветровая нагрузка при 150 км/ч — 936 / 294 / 1046 Н (фронт / бок / тыл); фронтальная — это около 95 кгс, которые кронштейн и труба передают на опору вместе с изгибающим моментом.
Диаграммы направленности
698–862 / 880–960 / 2490–2690 / 3300–3800 МГц FDD 698–862 и 880–960 МГц, массив TDD: одноколонный луч и сервисный луч 0°; горизонтальная и вертикальная плоскости
1710–2170 / 2490–2690 / 3300–3800 МГц FDD 1710–2170 и 2490–2690 МГц, массив TDD: сервисный луч 30° и широковещательный луч (BCH); горизонтальная и вертикальная плоскости
Ставят такие панели на опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети LTE 700 (APT), LTE 800, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100 (диапазоны 3GPP B28/n28, B20/n20, B8/n8, B3/n3, B1/n1, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78 и др.). Секторов столько же, сколько панелей, а азимут и угол места каждой определяет модель радиопокрытия.
С лучом 65°/65°/65°/65° — стандартная трёхсекторная схема для городской и пригородной застройки, посёлков и промышленных площадок: три панели на опоре закрывают круг, ёмкость делится поровну между секторами.
Панель с несколькими системами излучателей в одном корпусе удобна при модернизации сайта: она заменяет две–три старые, освобождает место на опоре и снижает ветровую нагрузку, а оборудование разных диапазонов или операторов подключают к своим входам.
Как подобрать
Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в TDD 2490–2690 / 3300–3800 + FDD 698–862 / 880–960 / 1710–2170 / 2490–2690 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.
Входы. 16 входов: каждый двухтрактный радиомодуль (2T2R) использует пару входов ±45° одной системы.
Ширина луча. 65°/65°/65°/65° — под схему секторизации сайта: 65° на три сектора, 33° на шесть или на вытянутую зону, 90° на широкий сектор малой соты.
Наклон. Посчитайте угол на край соты плюс половину вертикального луча (≥6,5°) и сравните с наклоном панели — 2–12°.
Тракт. Предельная подводимая мощность на вход составляет 400 Вт. Для низкой IM3 всей линии перемычки и разъёмы должны быть того же класса.
Опора. Кронштейн и труба Ø50–Ø115 мм — под массу 34 кг и ветровую нагрузку 936 / 294 / 1046 Н.
Комплект поставки
Антенна KADAMM K861266R12, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
У панели 16 входов. Пара входов ±45° одной системы принимает двухтрактный радиомодуль — схема 2T2R (MIMO 2×2) или передача с поляризационным разнесением на приёме. Два однотрактных модуля одного диапазона заводят на одну систему через комбайнер, закладывая его потери.
Модуль каждого диапазона занимает свою систему — развязка между системами не менее 28 дБ. Если радиомодулей больше, чем систем у антенны, диапазоны объединяют комбайнером на входе, учитывая в расчёте линии его вносимые потери и класс по интермодуляции. Пришлите перечень радиомодулей на сектор — подберём модель с нужным числом входов.
На границу соты смотрит верхний край луча по уровню −3 дБ. Угол равен арктангенсу отношения высоты подвеса к радиусу соты плюс половина вертикального луча (≥6,5°): для мачты 40 м и радиуса 2 км — около 4,4°, для крыши 25 м и радиуса 800 м — около 5°.
Диапазона электрического наклона 2–12° хватает для обычных высот подвеса. Для каждого сектора угол считают отдельно: высоты и радиусы у них обычно разные.
Да. Наклоном управляет привод RET (AISG 2.0 / 3GPP TS 25.461): команда идёт от базовой станции или из системы управления сетью, угол меняют без подъёма на опору и без остановки сектора. Это полезно при оптимизации сети, при вводе соседних сайтов и при сезонных изменениях нагрузки.
Привод подключают к порту AISG панели или через модем в фидере; при заказе уточните, нужен ли блок RET в комплекте и какой кабель управления к нему понадобится. Механический наклон кронштейна тогда выставляют один раз при монтаже.
Значение показывает, на сколько продукты интермодуляции третьего порядка ниже несущих в стандартном испытании по IEC 62037: на антенну подают два тона мощностью по 20 Вт и измеряют продукты на частотах 2f1 − f2 и 2f2 − f1. Попав в приёмный канал, эти продукты поднимают шум сектора и снижают чувствительность.
Этот показатель важен при работе антенны с несколькими мощными несущими — разных диапазонов или разных операторов. Без перемычек и разъёмов того же класса, затянутых моментным ключом и загерметизированных, малая интермодуляция панели не сохраняется в линии.
Масса панели — 34 кг, монтажного комплекта — ещё 5,5 кг. Ветровая нагрузка при 150 км/ч — 936 / 294 / 1046 Н (фронт / бок / тыл), фронтальная — около 95 кгс. Вместе с высотой подвеса и числом панелей и кабелей на опоре эти цифры служат исходными данными для расчёта трубостойки или мачты на прочность и прогиб с запасом на обледенение.
Кронштейн рассчитан на трубу Ø50–Ø115 мм. Расчёт опоры на изгиб учитывает все антенны, радиомодули и кабели; вес фидеров передают на опору хомутами, а не на разъёмы; заземление панели и опоры выполняют по проекту.
Столько, сколько секторов в схеме сайта. При луче 65°/65°/65°/65° обычно ставят три панели: сектора смыкаются на краях, и зона вокруг опоры закрывается без провалов. У каждой панели свой сектор и свои радиомодули; ёмкость сайта распределяется по секторам.
Когда зона вытянута вдоль дороги или требуется большая ёмкость, меняют число секторов, а вместе с ним — ширину луча панели.
Да. Тип разъёма (розетка 4.3-10, 7/16 DIN или N) и его расположение на корпусе — снизу или сзади — задают при производстве партии.
Нужный разъём и его расположение укажите при запросе цены — менеджер уточнит исполнение для вашей партии. Антенна с разъёмом под ваш фидер или джампер подключается без переходника: в тракте меньше потерь и меньше соединений, на которых возникает пассивная интермодуляция.
KADAMM K861266R12 — запросить цену и сроки
Подберём конфигурацию, монтажный комплект и блок RET под вашу площадку. Сроки поставки уточняйте у менеджера.
Артикул для заказа — KADAMM K861266R12, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM K861266R12 могут уточняться без уведомления.
Поставляем KADAMM K861266R12 — комбинированная антенна TDD 2490–2690 / 3300–3800 + FDD 698–862 / 880–960 / 1710–2170 / 2490–2690 МГц, RET под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
