Многолучевые антенны базовых станций 698–2690 МГц: усиление 18–19 дБи, 8 портов, поляризация ±45°, разъём по модели — см. таблицу, до 0.9 Вт.

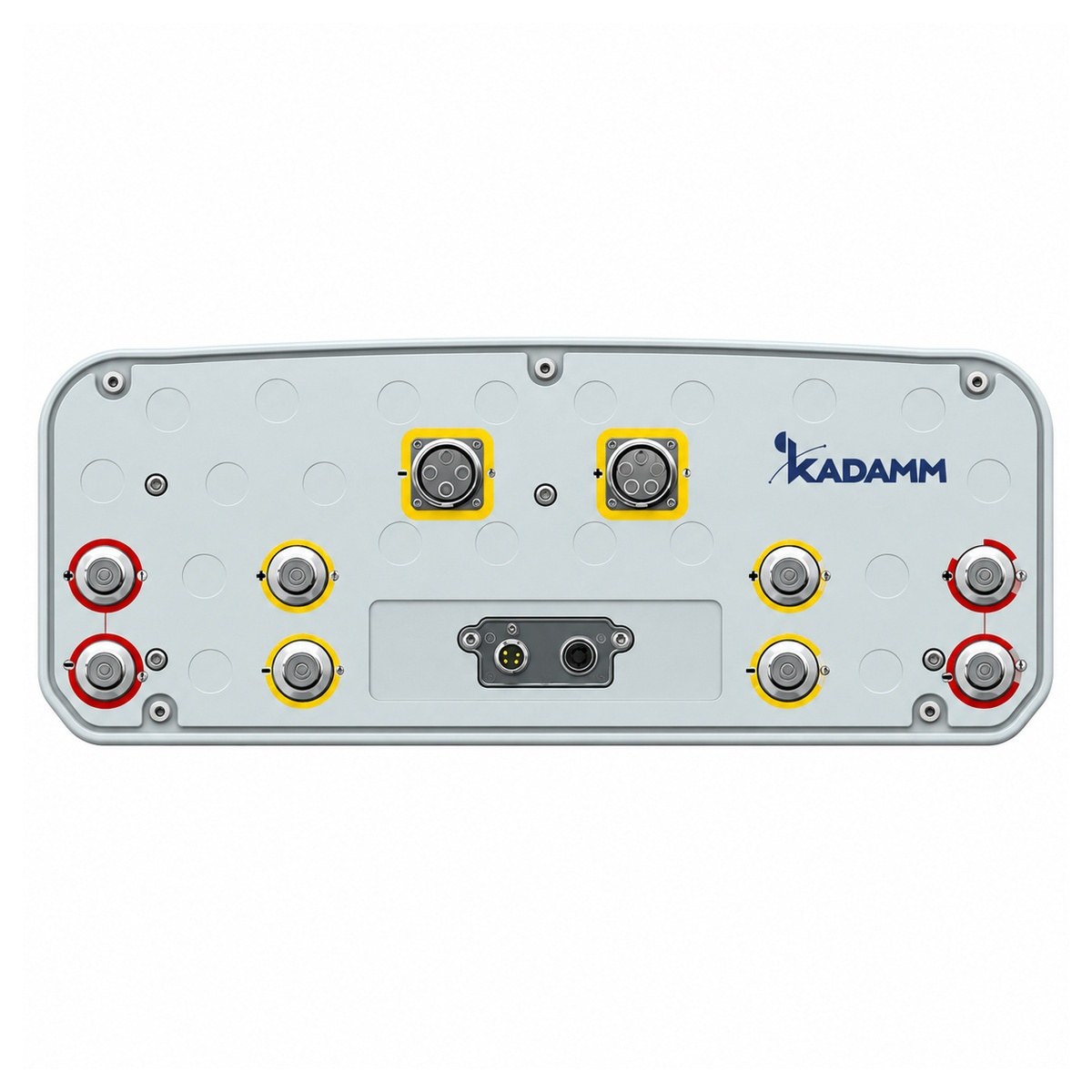

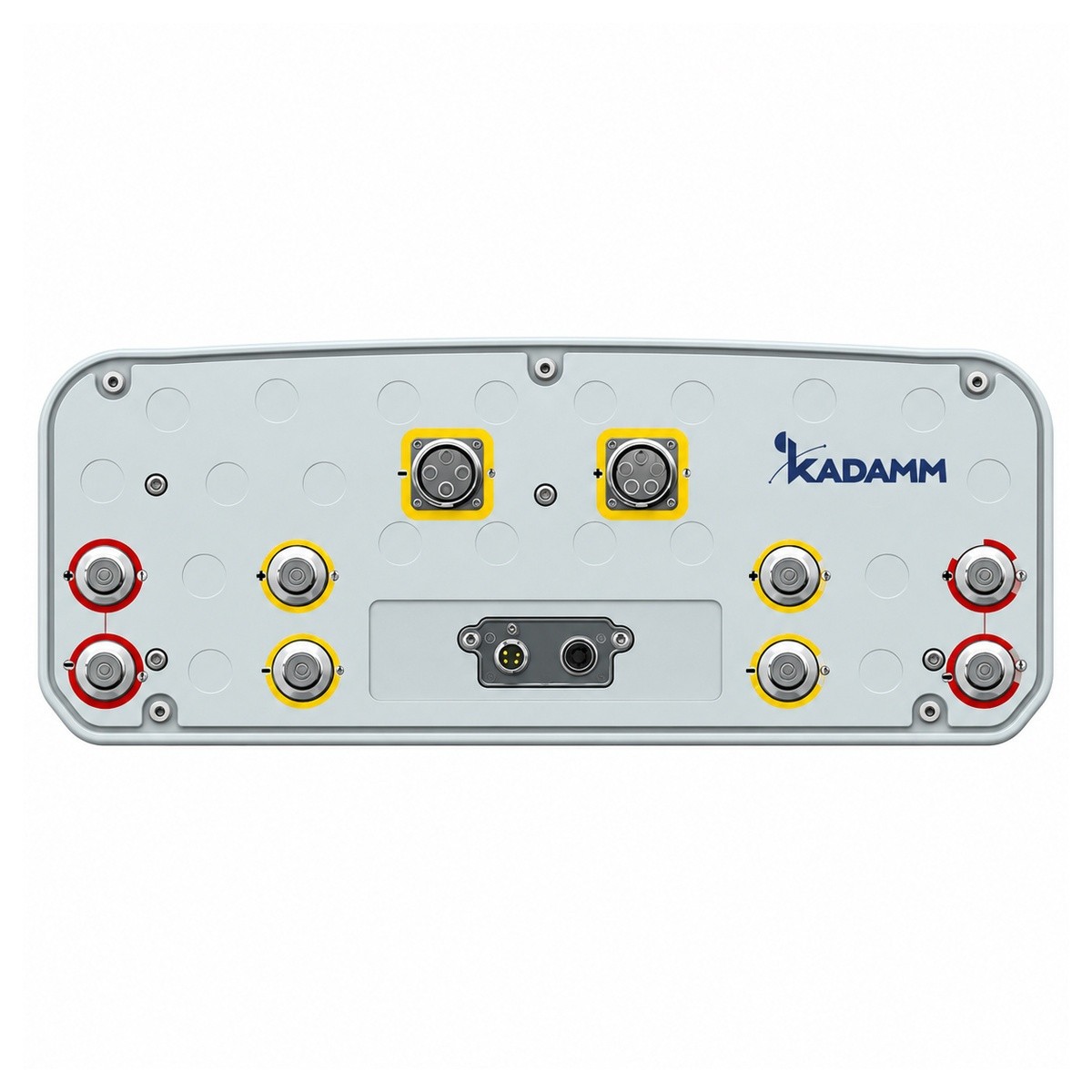

KADAMM APX-698/2690 — многолучевая панель базовой станции, полосы 698–2690 МГц. Главное в цифрах: усиление 18–19 дБи; наклон 2–12. В карточке 2 модели; параметры каждой — в таблице «Исполнения».
Многолучевая панель делит сектор на несколько узких лучей: каждый луч — отдельный сектор базовой станции со своими входами. Так ёмкость сайта растёт без новых опор и без второй антенны на трубостойке: вместо одного сектора 65° работают два–три узких.
Тракт и подключение: КСВН не более 1,5 (отражается не более 4 % мощности); мощность на вход 0.9 Вт.
Схема подключения и параметры каждой модели приведены в таблице характеристик; при подборе сверяют число входов антенны с числом трактов радиоблока или радиомодулей сектора.
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–2690 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 18–19 дБи (по модели) |
| Поляризация | ±45° |
| Число портов | 8 портов |
| КСВН | ≤1,5 |
| Максимальная мощность на порт | 0.9 Вт |
| Волновое сопротивление | 50 Ом |
| Электрический наклон | 2–12 |
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM APX8-0626-1890 | 698–960 / 1710–2690 | 14,3±0,9 / 15,8±0,9 / 17,7±0,9 / 14 / 14,6 / 14,9 / 15,2 / 13,9±0,6 / 14,5±0,6 / 14,8±0,6 / 15±0,6 / 16,9 / 17,2 / 17,7 / 18 / 16,7±0,6 / 17±0,6 / 17,5±0,6 / 17,8±0,6 | 8 | ±45° | 90±15 / 8±0,8 | менее 0,9 | 1 × 4.3-10 (розетка) | 57(0,49λ при 2590 МГц) | 40 |
| KADAMM APX8-0626-1990IR | 698–960 / 1427–2690 | 14,3±0,9 / 15,3±1,0 / 16,5±0,8 / 16,8±0,8 / 18,3±0,8 / 19,0±0,8 / 14,5 / 14,7 / 14,9 / 15,2 / 13,9±0,6 / 14,6±0,6 / 14,8±0,6 / 15,1±0,6 / 16,3 / 16,9 / 17,4 / 17,8 / 17,6 / 16,1±0,4 / 16,8±0,4 / 17,2±0,6 / 17,7±0,8 / 17,4±0,5 | 8 | ±45° | 90±15 / 65±15 / 7,2±0,6 / 4,9±0,5 | менее 0,9 | 1 × 4.3-10 (розетка) | 2080×499×198 | 37 |
Параметры, не указанные в таблице, — уточняйте у менеджера.
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Разгрузка перегруженных сайтов без новых опор: стадионы, площади, вокзалы, торговые зоны и плотная застройка, где один сектор нужно разделить на несколько.
По частотам: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41).
Полосы. Частоты радиоблоков — внутри 698–2690 МГц.
Антенна КАДАММ APX-698/2690 выбранного исполнения, комплект крепления — уточняйте у менеджера.
| Параметр | APX-698/2690 | O-ATP-698/2700 | APX-698/4000 | O-ATP-698/4200-S | I-ATO-698/6000-S | APB-698/6000 | APXX-600/6000 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 698–2690 МГц | 698–2700 МГц | 698–4000 МГц | 698–4200 МГц | 698–6000 МГц | 698–6000 МГц | 600–6000 МГц |
| Поляризация | ±45° | вертикальная | ±45° | ±45° | по модели | по модели | по модели |
| Коэффициент усиления | 18–19 дБи | 12–16 дБи | 8–18 дБи | 10,5–18 дБи | 4,5–8,5 дБи | 17–30 дБи | 8,5–10,5 дБи |
| Электрический наклон | 2–12 | — | — | 0 | — | — | 0 |
| Тип | многолучевые антенны базовых станций | секторные антенны базовых станций | секторные антенны базовых станций | наружные направленные панельные антенны | потолочные всенаправленные антенны | параболические антенны | секторные антенны базовых станций |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Две обычные панели в одном секторе требуют места на опоре, второго кронштейна и удваивают ветровую нагрузку. Многолучевая делит сектор на узкие лучи в одном корпусе: место и нагрузка те же, что у одной панели. Для оператора это ещё и один договор аренды места на опоре вместо двух.
Узкие лучи к тому же дают большее усиление и чётче разделяют абонентов, поэтому ёмкость растёт сильнее, чем при простом добавлении антенн. Пришлите схему сайта — подберём многолучевую модель KADAMM. Лучи многолучевой панели заранее согласованы по азимуту и перекрытию, их не нужно юстировать по отдельности.
Рабочие полосы — 698–2690 МГц. Частоты передачи и приёма каждого радиоблока должны попасть в полосу целиком, с запасом от краёв; диапазоны 3GPP, которые перекрывает антенна, перечислены в таблице на этой странице. Если нужный диапазон в полосу не входит, его добавляют отдельной антенной.
Модели и исполнения отличаются полосами, числом входов и усилением — сравните их в таблице. Пришлите частоты и число радиоблоков на сектор — подберём модель KADAMM. Пришлите частоты и число радиомодулей — подберём модель и проверим, хватит ли входов.
Панель крепят на трубу кронштейном, азимут выставляют по проекту, наклон — электрически или кронштейном. Перемычки к радиоблокам подводят снизу и закрепляют на опоре, чтобы их вес не нагружал разъёмы. Высоту подвеса и азимут берут из проекта, а не по месту — от них зависит зона покрытия.
После монтажа соединения герметизируют, панель и опору заземляют. Для антенн с формированием луча перемычки берут одной длины и типа и проверяют калибровку радиоблока после подключения. После монтажа проверяют КСВН линии и фиксируют результат в паспорте установки.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM APX-698/2690, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APX-698/2690 могут уточняться без уведомления.
Поставляем KADAMM APX-698/2690 — многолучевые антенны базовых станций 698–2690 МГц: 18–19 дБи, 2 моделей под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
