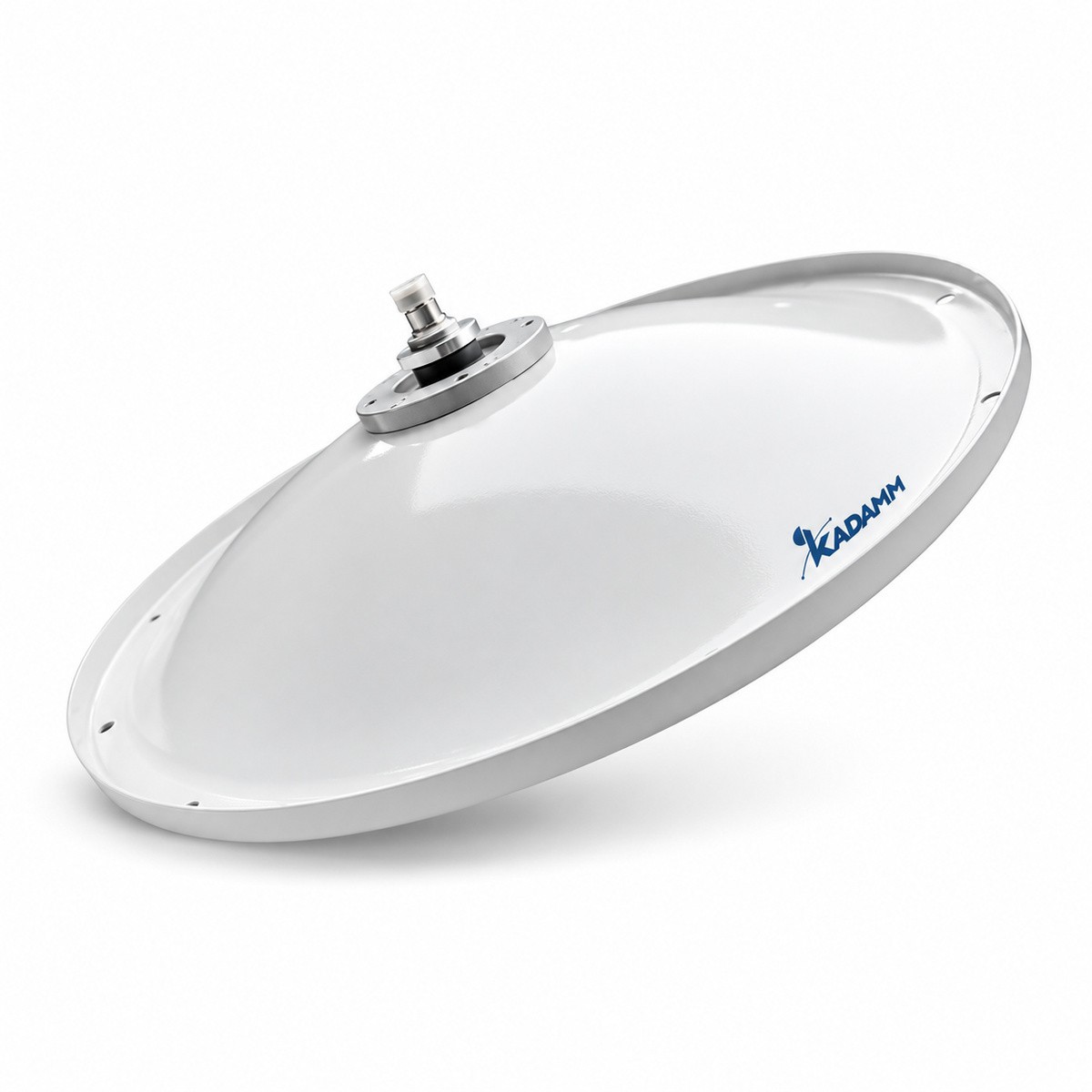

KADAMM APB-4900/7125 — параболическая антенна, полоса 4900–7125 МГц. Основные данные: усиление 24–32,5 дБи. В карточке 5 исполнений — см. таблицу «Исполнения».
Параболическое зеркало собирает излучение облучателя, стоящего в фокусе, в узкий луч. Усиление растёт с диаметром зеркала и частотой: удвоение диаметра или частоты прибавляет около 6 дБ и вдвое сужает луч. Чем уже луч, тем точнее нужна юстировка и тем жёстче должна быть опора: её колебания на ветру сбивают наведение.
Со стороны фидера: сопротивление 50 Ом; мощность на вход до 100 Вт. Перемычку и кабель снижения подбирают под тот же разъём и волновое сопротивление; на улице соединение после затяжки герметизируют.
Антенну юстируют по уровню принимаемого сигнала: сначала грубо по азимуту и углу места, затем точно — микрометрическими винтами крепления, добиваясь максимума на обоих концах линии.
| Параметр | Значение |
|---|---|
| Диапазон частот | 4900–7125 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 24–32,5 дБи (по модели) |
| Поляризация | по модели |
| Число портов | 1 порт |
| КСВН | по модели |
| Максимальная мощность на порт | 100 Вт |
| Волновое сопротивление | 50 Ом |
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM APB-4900-6500-24 | 4900–6500 | 24 | 1 | вертикальная | — / 9 | 100 | N (розетка) (возможен другой по заказу) | Ø0,4 | 3 |
| KADAMM APB-4900-6500-32 | 4900–6500 | 32 дБи | 1 | вертикальная или горизонтальная (по монтажу) | 5° / 5° | 100 Вт | N (розетка) | Ø0,9 m | 5,5 кг |
| KADAMM APB-4900-7125-30 | 4900–5150 / 5150–5850 / 5925–7125 | 29,5±1 / 30±1 / 29,5±1 | 1 | ±45° | 4 / 4 / 4 / 4 / 4 / 4 | 100 | 2 × N (розетка) | 73 × 70 × 18 | 5,5 |
| KADAMM APB-4900-7125-325 | 4900–5150 / 5150–5850 / 5925–7125 | 32±1 / 32,5±1 / 32±1 | 1 | ±45° | 2,5 / 2,5 / 2,5 / 2,5 / 2,5 / 2,5 | 100 | 2 × N (розетка) | 106 × 101 × 24 | 9,9 |
| KADAMM APB-5400-6200-32 | 5400–6200 | 32 | 1 | вертикальная или горизонтальная (по монтажу) | уточняйте у менеджера | 100 | N (розетка) | Ø0,9 | 10,5 |
Параметры, не указанные в таблице, — уточняйте у менеджера.
Каналы «точка — точка» и дальние линии: связь между объектами, донорские антенны, удалённые абонентские пункты в диапазоне 4900–7125 МГц.
Антенну подбирают под длину пролёта и требуемую готовность: чем длиннее пролёт и выше частота, тем больше нужен диаметр и запас по сигналу. Расчёт пролёта сделаем по координатам и частоте.
Полоса. Частоты линии — внутри 4900–7125 МГц.
Длина пролёта. Определяет усиление и диаметр.
Поляризация. Одинаковая на обоих концах линии.
Антенна КАДАММ APB-4900/7125 выбранного исполнения, комплект крепления — уточняйте у менеджера.

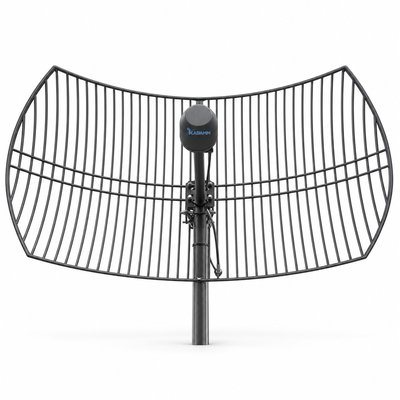

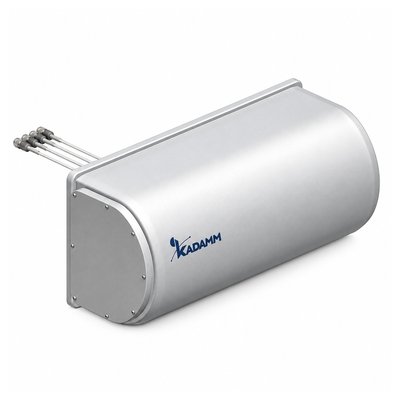

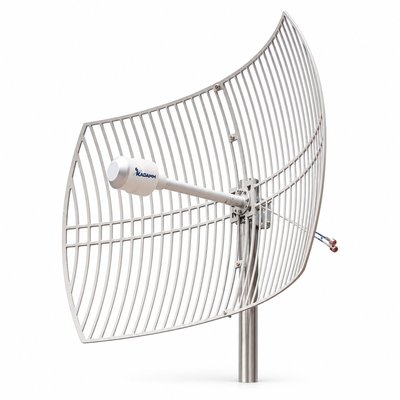

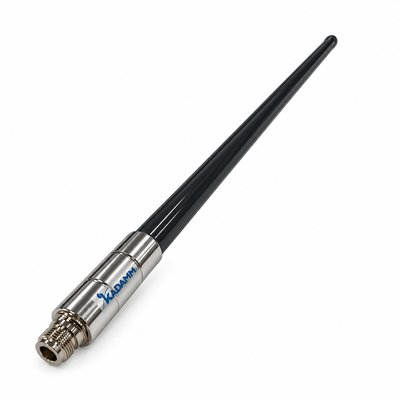

| Параметр | APB-4900/7125 | I-ATO4-698/2700S-MD | APXXT-3845-1165 | APB-3300/3800 | APXX-1727-1312-MD | APB-1710/4200 | AOU-1710/2500 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 4900–7125 МГц | 698–960 / 1710–2700 МГц | 380–450 МГц | 3300–3800 МГц | 1710–2675 МГц | 1710–4200 МГц | 1710–2500 МГц |
| Поляризация | по модели | вертикальная | ±45° | по модели | ±45° | по модели | вертикальная |
| Коэффициент усиления | 24–32,5 дБи | 3,5 дБи | 11 дБи | 19–27 дБи | 12,6 дБи | 20–24 дБи | 11–12 дБи |
| Электрический наклон | — | — | 0 | — | -45 to +70 | ± 20° | — |
| Тип | параболические антенны | маскированные антенны | направленные панельные антенны VHF/UHF | параболические антенны | маскированные антенны | параболические антенны | всенаправленные антенны |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Энергетика линии: мощность передатчика плюс усиление двух антенн минус потери в свободном пространстве, в фидерах и на осадках должна превышать чувствительность приёмника с запасом на замирания. Потери в свободном пространстве растут на 6 дБ при удвоении расстояния.
Чем длиннее пролёт и выше частота, тем больше нужен диаметр и запас; кроме того, нужна свободная первая зона Френеля. Пришлите координаты концов, высоты опор и частоту — посчитаем пролёт и подберём антенну KADAMM. Для коротких городских пролётов чаще важнее не диаметр, а точность юстировки и жёсткость опоры.
Сначала антенну грубо наводят по азимуту и углу места по карте и расчёту, затем точно — по уровню принимаемого сигнала, плавно меняя положение винтами юстировки и находя главный лепесток, а не боковой. Для наведения удобен измеритель уровня на выходе радиостанции или встроенный индикатор RSSI.
Юстировку выполняют на обоих концах по очереди, затем фиксируют все крепления. При узком луче антенны точность наведения и жёсткость опоры особенно важны: колебания опоры на ветру не должны выводить линию из главного лепестка. Результат юстировки фиксируют в паспорте линии вместе с уровнями приёма на обоих концах.
Масса и площадь антенны указаны в характеристиках. Нагрузку считают при предельной скорости ветра, с учётом обледенения и всех антенн на опоре; для зеркальных антенн берут осевую и боковую силы и крутящий момент из таблицы характеристик. Нагрузку от всех антенн, кабелей и кронштейнов на опоре суммируют, а не считают по одной антенне, и добавляют запас.
Опора должна быть не только прочной, но и жёсткой: прогиб и закручивание на ветру сбивают наведение узкого луча. Кронштейн рассчитан на трубу по месту; комплект крепления под вашу опору уточняйте у менеджера. Перед монтажом убедитесь, что опора рассчитана на эту нагрузку с запасом на обледенение.
Облучатель и соединения закрывают от осадков: разъёмы и фланцы герметизируют, волноводы и кабели крепят к опоре. Радиопрозрачный обтекатель, если он есть, защищает облучатель от снега и наледи, которые иначе ослабляют сигнал. Особенно это важно для открытых облучателей без обтекателя и для узких лучей верхних диапазонов.
Опору и антенну заземляют, кабели снабжают грозоразрядниками на вводе в здание. Раз в сезон проверяют затяжку креплений и юстировку: после сильного ветра и обледенения наведение может сбиться. Состояние креплений и герметизации удобно проверять в те же выезды, что и обслуживание радиостанций.
Артикул для заказа — KADAMM APB-4900/7125, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APB-4900/7125 могут уточняться без уведомления.
Поставляем KADAMM APB-4900/7125 — параболические антенны 4900–7125 МГц: 24–32,5 дБи, 5 моделей под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Облучатель земной станции — это рупор вместе с поляризатором, поляризационным селектором (OMT) и диплексером, который разделяет приём и передачу. Разбираем, как устроена облучающая система, чем отличаются облучатели C…
Зеркальная антенна собирает излучение облучателя в узкий луч с высоким усилением. Разбираем прямофокусную схему и схему Кассегрена, как приближённо рассчитать усиление и ширину луча по диаметру зеркала, какие бывают…
Параболическая антенна — самая «дальнобойная» из антенн сопоставимого размера: рефлектор собирает энергию в узкий луч, и усиление достигает 30 дБи и выше. Её выбирают для каналов «точка–точка» на десятки километров…
