Направленная параболическая антенна с узким лучом для радиорелейных и беспроводных каналов «точка–точка» с вертикальной поляризацией: 400–440 МГц, 1 порт.

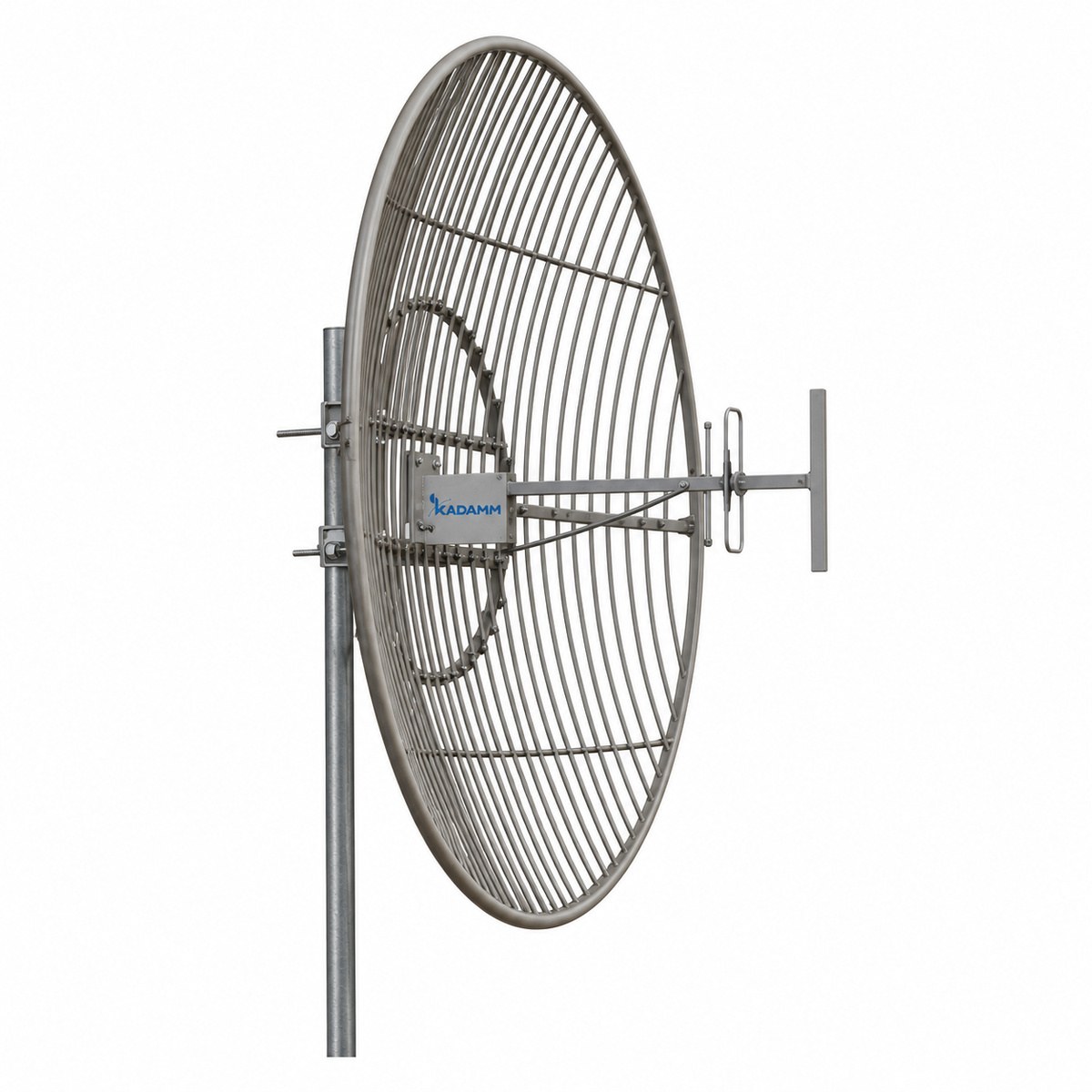

Антенна КАДАММ APB-0410 — направленная параболическая антенна с узким лучом для радиорелейных и беспроводных каналов «точка–точка»: одной излучающей системой 400–440 МГц, вертикальной поляризацией, 1 портом.
Коэффициент усиления 17 дБи, ширина ДН в горизонтальной плоскости 26°, в вертикальной 23°. Габариты 1200–1800 мм, масса 7,1–30 кг. КСВН не более 1,5.
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления, дБи | 14–20 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | 1200–1800 мм |
| Масса антенны | 7,1–30 кг |
| Крепление на трубу | Ø50–75 мм |
| Артикул | Диапазон частот, МГц | Усиление, дБи | Ширина ДН (Г) | Ширина ДН (В) | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|---|---|---|
| KADAMM APB-400-440-17 | 400–440 | 17 | 26° | 23° | розетка N или по заказу | 1800 | 30 |
| KADAMM APB-400-490-14 | 400–490 | 14 | 27° | 27° | розетка N или по заказу | 1500 | 15 |
| KADAMM APB-480-590-145 | 480–590 | 14,5 | 27° | 27° | розетка N или по заказу | 1500 | 15 |
| KADAMM APB-480-590-17 | 480–590 | 17 | 26° | 23° | розетка N или по заказу | 1800 | 30 |
| KADAMM APB-580-690-15 | 580–690 | 15 | 25° | 25° | розетка N или по заказу | 1200 | 20 |
| KADAMM APB-580-690-17 | 580–690 | 17 | 26° | 22° | розетка N или по заказу | 1500 | 25 |
| KADAMM APB-580-690-185 | 580–690 | 18,5 | 17° | 17° | розетка N или по заказу | 1800 | 30 |
| KADAMM APB-680-750-16 | 680–750 | 16 | 22° | 22° | розетка N или по заказу | 1200 | 20 |
| KADAMM APB-680-790-18 | 680–790 | 18 | 18° | 18° | розетка N или по заказу | 1500 | 9,5 |
| KADAMM APB-680-790-20 | 680–790 | 20 | 13° | 13° | розетка N или по заказу | 1800 | 13,5 |
| KADAMM APB-806-960-18 | 806–960 | 18 | 16,5° | 16,5° | розетка N или по заказу | 1200 | 20 |
| KADAMM APB-820-960-18 | 820–960 | 18 | 16,5° | 17° | розетка N или по заказу | — | 7,1 |
Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.
KADAMM APB-0410 работает в полосах 400–440 МГц: TETRA 410–430 МГц. Направленная антенна: луч по исполнению, усиление 14–20 — связь с удалённой точкой или покрытие выбранного сектора.
Антенна КАДАММ APB-0410, монтажный комплект на трубу Ø50–75 мм.
| Параметр | APB-0410 | APB-1116 | APB-2425 | APB-4971 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 400–440 МГц | 1080–1200 МГц | 2400–2483 МГц | 4900–5850 МГц |
| Поляризация | вертикальная | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) | две линейные (V+H) |
| Ширина ДН по уровню −3 дБ | 26° | 18° | 16° | 5° |
| Коэффициент усиления | 17 дБи | 18 дБи | 15 дБи | 28 дБи |
| Тип | параболическая антенна | параболическая антенна | параболическая антенна | параболическая антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APB-0410 — 400–440 МГц: TETRA 410–430 МГц.
У KADAMM APB-0410 — по исполнению (см. таблицу «Исполнения»); поляризация — вертикальная.
У KADAMM APB-0410 крепление на трубу Ø50–75 мм, размеры 1200–1800 мм, масса 7,1–30 кг.
У KADAMM APB-0410: диапазоны 400–440 МГц, усиление 17 дБи, ширина луча 26°, поляризация вертикальная. У KADAMM APB-1116: диапазоны 1080–1200 МГц, усиление 18 дБи, ширина луча 18°, поляризация вертикальная или горизонтальная (выбирается при монтаже).
Артикул для заказа — KADAMM APB-0410, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APB-0410 могут уточняться без уведомления.
Поставляем KADAMM APB-0410 — параболические антенны 400–960 МГц, 14–20 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM APB-0410 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
