KADAMM APB-2425 — параболические антенны 2,4 ГГц, 15–28 дБи

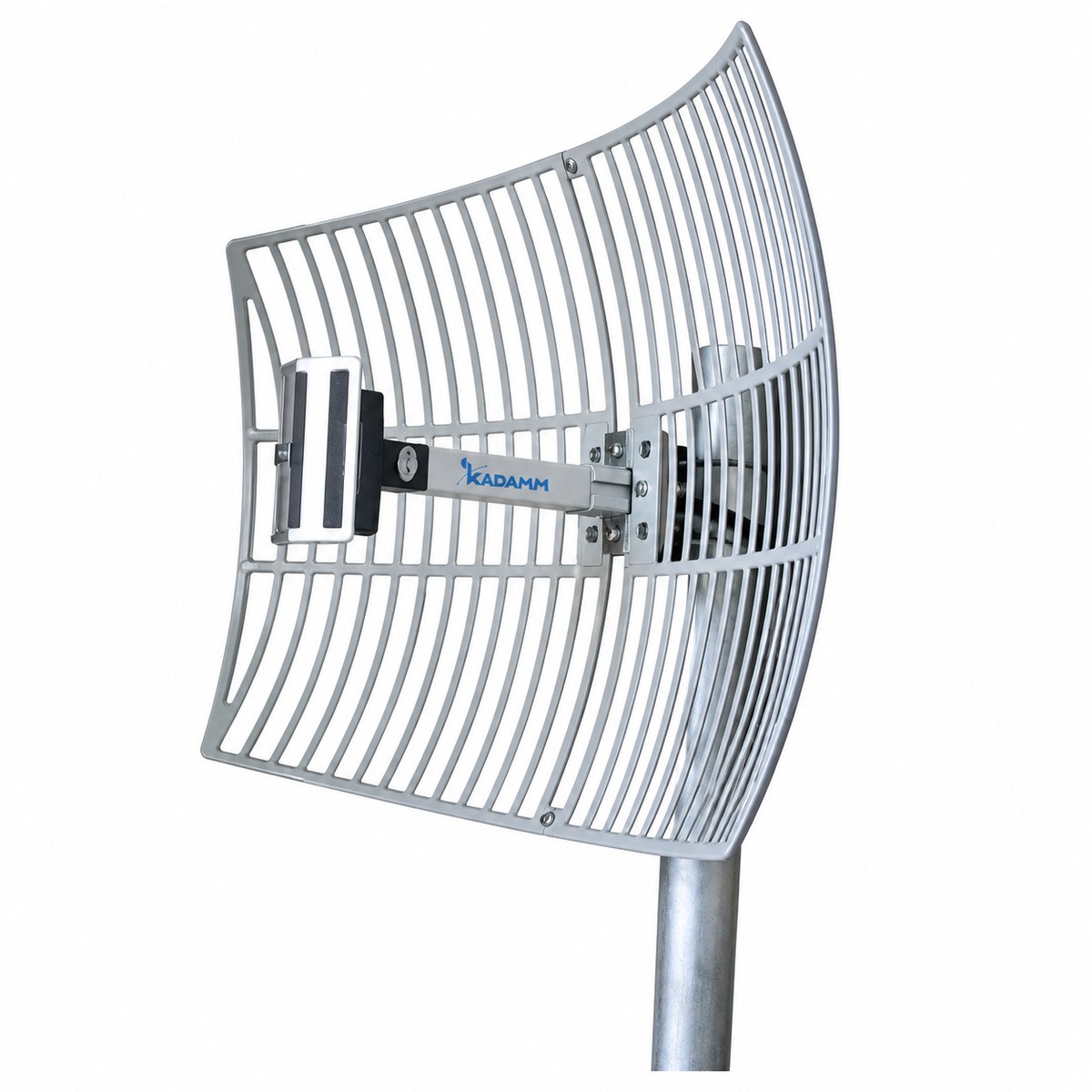

KADAMM APB-2425 — параболическая антенна, полоса 2400–2500 МГц. Основные данные: усиление 15–28 дБи; ширина луча 6–21°; отношение вперёд/назад не менее 20 дБ.

KADAMM APB-2425
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
2400–2500 МГц
Диапазон
15–28 дБи
Усиление
6–21°
Ширина луча (Г)
по исполнению
Поляризация
N
Разъёмы
300 мм
Высота

Что это за серия

Исполнений в карточке — 13, их различия — в таблице «Исполнения».

Основные параметры KADAMM APB-2425: луч по горизонтали 6–21°, разъём типа N. У KADAMM APB-1116 усиление 12 дБи и полоса 1080–1550 МГц, у KADAMM APB-2425 — 15 дБи и 2400–2500 МГц.

Параболическое зеркало собирает излучение облучателя, стоящего в фокусе, в узкий луч. Усиление зависит от диаметра зеркала и частоты: если удвоить любую из этих величин, оно вырастет примерно на 6 дБ, а ширина луча уменьшится вдвое. Сужение луча повышает требования к точности юстировки и жёсткости опоры, ведь её раскачивание на ветру уводит наведение.

При ширине луча 6–21° на расстоянии 10 км пятно по уровню −3 дБ имеет поперечник около 1048 м. Отсюда требования к наведению: ошибка в половину ширины луча уже стоит 3 дБ на каждом конце линии, а изгиб опоры на ветру должен быть заметно меньше этой величины.

Со стороны фидера: мощность на вход до 100 Вт; разъём N. Перемычку и кабель снижения подбирают под тот же разъём и волновое сопротивление; на улице соединение после затяжки герметизируют.

Исполнение: масса 1,4–10,2 кг. Масса и площадь антенны нужны для расчёта опоры и кронштейна; кабель ведут вдоль опоры на хомутах, чтобы он не висел на разъёме.

Конструктивные особенности

Параболический рефлекторУсиление 15 дБи при ширине луча 16°: дальняя связь при прямой видимости и защита от помех с боковых направлений.
КомпактностьГабариты 300–900 мм, масса 1,4–10,2 кг, крепление Ø40–50 мм.
Поляризация1 порт, по исполнению (см. таблицу «Исполнения»).
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частотпо исполнению (см. таблицу «Исполнения»)
Коэффициент усиления, дБипо исполнению (см. таблицу «Исполнения»)
Ширина ДН по уровню −3 дБ, горизонтальная плоскостьпо исполнению (см. таблицу «Исполнения»)
Ширина ДН по уровню −3 дБ, вертикальная плоскостьпо исполнению (см. таблицу «Исполнения»)
Коэффициент защитного действия (отношение вперёд/назад), дБ≥20
Поляризацияпо исполнению (см. таблицу «Исполнения»)
КСВН≤1,5; KADAMM APB-2400-2500-17M — ≤1,8; KADAMM APB-2400-2500-22M, KADAMM APB-2400-2500-28 — ≤2,0
Входное сопротивлениепо исполнению (см. таблицу «Исполнения»)
Максимальная мощность на порт100 Вт

Механические характеристики

ПараметрЗначение
Разъёмыпо исполнению (см. таблицу «Исполнения»)
Размеры (В × Ш × Г)по исполнению (см. таблицу «Исполнения»)
Масса антенны1,4–10,2 кг
Крепление на трубуØ40–50 мм; KADAMM APB-2400-2500-17M, KADAMM APB-2400-2500-22M, KADAMM APB-2400-2500-28 — Ø30–60 мм

Артикулы серии: исполнения

АртикулДиапазон частот, МГцУсиление, дБиШирина ДН (Г)Ширина ДН (В)ПоляризацияВходное сопротивление, ОмРазъёмДлина / габариты, ммМасса, кг
KADAMM APB-2400-2483-152400–24831516°21°вертикальная или горизонтальная (выбирается при монтаже)50розетка N или по заказу300 × 4001,4
KADAMM APB-2400-2483-1752400–248317,521°21°вертикальная или горизонтальная (выбирается при монтаже)50розетка N или по заказу4001,8
KADAMM APB-2400-2483-192400–24831912°16°вертикальная или горизонтальная (выбирается при монтаже)50розетка N или по заказу420 × 6302,4
KADAMM APB-2400-2483-2052400–248320,514°14°вертикальная или горизонтальная (выбирается при монтаже)50розетка N или по заказу6005
KADAMM APB-2400-2483-242400–2483248°12°—50розетка N или по заказу600 × 9003,6
KADAMM APB-2400-2500-242400–2500247,5°11,5°вертикальная50розетка N или по заказу600 × 9002,5
KADAMM APB-2400-2500-252400–250025±1,5>8°—две линейные (V+H)502×розетка N90010,2
KADAMM APB-2400-2500-272400–2500276,5°6,5°вертикальная или горизонтальная (выбирается при монтаже)—розетка N или по заказу—7,1
KADAMM APB-2400-2500-17M2400–25001720°18°две линейные (V+H), 2 порта502 × розетка NØ450уточняйте у менеджера
KADAMM APB-2400-2500-22M2400–25002214°12°две линейные (V+H), 2 порта502 × розетка NØ600уточняйте у менеджера
KADAMM APB-2400-2500-282400–2500286°6°вертикальная50розетка NØ1200уточняйте у менеджера
KADAMM APB-2400-2500-25-2P2400–2500258,5°8,5°две линейные (V+H), 2 порта502 × розетка Nуточняйте у менеджера (в листе — «Φ90» без единиц)7,7
KADAMM AGP-2400/2500-242400–25002410°14°вертикальная50розетка N или по заказусетчатый рефлектор 600 × 9003,2

Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.

Диаграммы направленности

Диаграмма направленности KADAMM APB-2425, 2400–2500 МГц
2400–2500 МГц
горизонтальная плоскость, исполнение KADAMM APB-2400-2500-17M
Диаграмма направленности KADAMM APB-2425, 2400–2500 МГц
2400–2500 МГц
вертикальная плоскость, исполнение KADAMM APB-2400-2500-17M
Диаграмма направленности KADAMM APB-2425, 2400–2500 МГц
2400–2500 МГц
горизонтальная плоскость, исполнение KADAMM APB-2400-2500-22M
Диаграмма направленности KADAMM APB-2425, 2400–2500 МГц
2400–2500 МГц
вертикальная плоскость, исполнение KADAMM APB-2400-2500-22M
Диаграмма направленности KADAMM APB-2425, 2400–2500 МГц
2400–2500 МГц
горизонтальная плоскость, исполнение KADAMM APB-2400-2500-28
Диаграмма направленности KADAMM APB-2425, 2400–2500 МГц
2400–2500 МГц
вертикальная плоскость, исполнение KADAMM APB-2400-2500-28
Диаграмма направленности KADAMM APB-2425, 2400–2500 МГц
2400–2500 МГц
плоскости H и E (по листу), исполнение KADAMM APB-2400-2500-25-2P, порт H
Диаграмма направленности KADAMM APB-2425, 2400–2500 МГц
2400–2500 МГц
плоскости H и E (по листу), исполнение KADAMM APB-2400-2500-25-2P, порт V

Диаграммы направленности KADAMM APB-2425 в полосах 2400–2500 МГц — нормированные, в полярных координатах.

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: по исполнению (см. таблицу «Исполнения»)

Комплект поставки

Антенна KADAMM APB-2425, монтажный комплект на трубу Ø40–50 мм.

Где применяется

Каналы «точка — точка» и дальние линии: связь между объектами, донорские антенны, удалённые абонентские пункты в диапазоне 2400–2500 МГц.

Антенну подбирают под длину пролёта и требуемую готовность: чем длиннее пролёт и выше частота, тем больше нужен диаметр и запас по сигналу. Расчёт пролёта сделаем по координатам и частоте.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаЧастоты линии — внутри 2400–2500 МГц.
Длина пролётаОпределяет усиление и диаметр.
ПоляризацияОдинаковая на обоих концах линии.
Разъём и кабельРазъём N; сечение кабеля — по длине и частоте.
КреплениеКрепление по месту; масса 1,4–10,2 кг.

Сравнение с похожими антеннами KADAMM

ПараметрAPB-2425APB-1116APB-0410APB-4971
ФотоKADAMM APB-2425KADAMM APB-1116KADAMM APB-0410KADAMM APB-4971
Диапазон частот2400–2500 МГц1080–1200 / 1400–1550 МГц400–440 МГц4900–7125 МГц
Поляризациявертикальная или горизонтальная (выбирается при монтаже)вертикальная или горизонтальная (выбирается при монтаже)вертикальнаядве линейные (V+H)
Ширина ДН по уровню −3 дБ16°18°26°5°
Коэффициент усиления15 дБи18 дБи17 дБи28 дБи
Типпараболическая антеннапараболическая антеннапараболическая антеннапараболическая антенна
КарточкаЭта модельОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Энергетика линии: сумма мощности передатчика и усиления двух антенн минус потери в свободном пространстве, в фидерах и на осадках обязана превышать чувствительность приёмника с запасом на замирания. Потери в свободном пространстве растут на 6 дБ при удвоении расстояния.

Чем длиннее пролёт и выше частота, тем больше нужен диаметр и запас; кроме того, нужна свободная первая зона Френеля. На коротких пролётах в городе диаметр зачастую менее важен, чем жёсткость опоры и точность юстировки.

Грубое наведение по азимуту и углу места выполняют по карте и расчёту, а точное — по уровню принимаемого сигнала: положение плавно меняют винтами юстировки, пока не найдут главный лепесток, а не боковой. Для наведения удобен измеритель уровня на выходе радиостанции или встроенный индикатор RSSI.

Юстировку выполняют на обоих концах по очереди, затем фиксируют все крепления. При узком луче 6–21° точность наведения и жёсткость опоры особенно важны: колебания опоры на ветру не должны выводить линию из главного лепестка. В паспорт линии записывают результат юстировки и уровни приёма, полученные на обоих концах.

Масса антенны — 1,4–10,2 кг. При расчёте нагрузки берут предельную скорость ветра, обледенение и все антенны на опоре; осевую и боковую силы и крутящий момент зеркальных антенн принимают по таблице характеристик. Нагрузка берётся по сумме всего, что висит на опоре, — антенн, кабелей, кронштейнов — с запасом, а не по одной антенне.

Кроме прочности, от опоры требуется жёсткость: узкий луч уходит с направления, если опора прогибается и закручивается на ветру. Кронштейн рассчитан на трубу по месту; комплект крепления под вашу опору уточняйте у менеджера. До установки проверьте, что опора выдерживает эту нагрузку с учётом запаса на обледенение.

Разъём антенны — N; ответную часть кабельной сборки берут того же типа. Переходники в тракт лучше не включать: каждый вносит потери и добавляет ещё одно место, где со временем ухудшается контакт и растёт интермодуляция. Несовпадение разъёмов решают кабельной сборкой, у которой на концах стоят нужные типы.

Толщину фидера определяют длина снижения и частота: длинной трассе и высоким частотам нужен кабель потолще. Вне помещения разъёмы герметизируют, кабель крепят к опоре. Перемычку берут чуть длиннее расстояния до разъёма — так ветер и вибрация не нагружают соединение.

Облучатель и соединения закрывают от осадков: разъёмы и фланцы герметизируют, волноводы и кабели крепят к опоре. Если антенна оснащена радиопрозрачным обтекателем, он защищает облучатель от наледи и снега, иначе ослабляющих сигнал. Особенно это важно для открытых облучателей без обтекателя и для узких лучей верхних диапазонов.

Опору и антенну заземляют, кабели снабжают грозоразрядниками на вводе в здание. Затяжку креплений и юстировку проверяют раз в сезон: сильный ветер и обледенение способны сбить наведение. Состояние креплений и герметизации удобно проверять в те же выезды, что и обслуживание радиостанций.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Поможем выбрать модель, кабельную сборку и крепёж под конкретную задачу. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM APB-2425, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APB-2425 могут уточняться без уведомления.
