Направленная параболическая антенна с узким лучом для радиорелейных и беспроводных каналов «точка–точка» с двумя линейными поляризациями (V+H): 4900–5850 МГц, 1 порт.

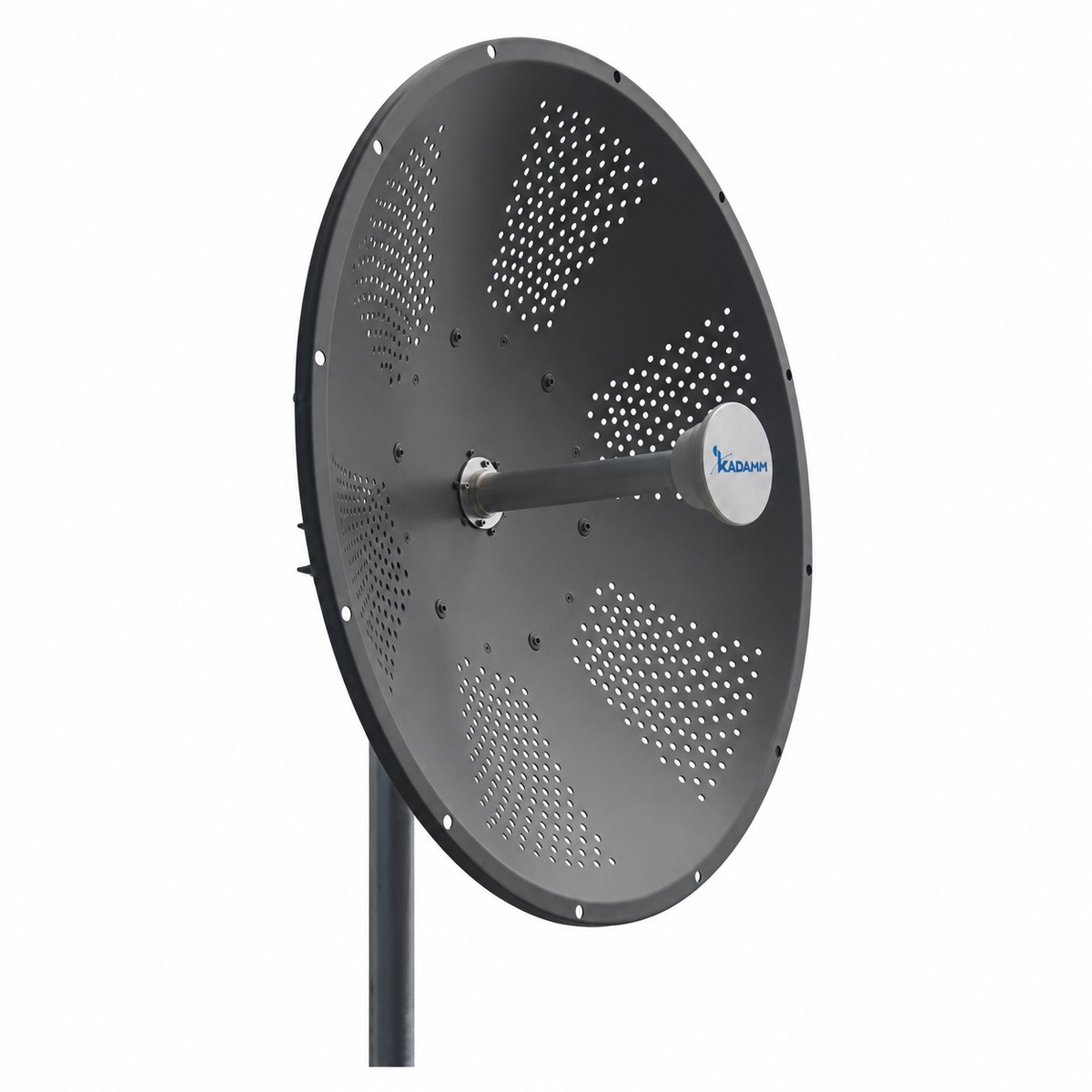

Антенна КАДАММ APB-4971 — направленная параболическая антенна с узким лучом для радиорелейных и беспроводных каналов «точка–точка»: одной излучающей системой 4900–5850 МГц, двумя линейными поляризациями (V+H), 1 портом.
Коэффициент усиления 28 дБи, ширина ДН в горизонтальной плоскости 5°, в вертикальной 5°. КСВН не более 2.
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления, дБи | по исполнению (см. таблицу «Исполнения») |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥35 |
| Поляризация | по исполнению (см. таблицу «Исполнения») |
| КСВН | ≤2 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 1,4–29 кг |
| Крепление на трубу | Ø60–75 мм |
| Артикул | Диапазон частот, МГц | Усиление, дБи | Ширина ДН (Г) | Ширина ДН (В) | Поляризация | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| KADAMM APB-4900-5850-28 | 4900–5850 | 28 | 5° | 5° | две линейные (V+H) | розетка N/розетка N | — | 5,5 |
| KADAMM APB-4900-5850-31 | 4900–5850 | 31 | 4,5° | 4° | вертикальная или горизонтальная (выбирается при монтаже) | розетка N | 760 | 5,6 |
| KADAMM APB-4900-5850-32 | 4900–5850 | 32 | 3,5° | 3,5° | две линейные (V+H) | розетка N/розетка N | — | 10,5 |
| KADAMM APB-4900-5850-32-2 | 4900–5850 | 32 | 3,5° | 3,5° | вертикальная или горизонтальная (выбирается при монтаже) | розетка N/розетка N | — | 10,5 |
| KADAMM APB-4900-5850-34 | 4900–5850 | 34 | 3° | 3° | две линейные (V+H) | розетка N/розетка N | — | 20 |
| KADAMM APB-4900-6000-30 | 4900–6000 | 30±1 | 4° | 3,6° | две линейные (V+H) | розетка N / розетка N Caliber | — | 8,3 |
| KADAMM APB-5150-5850-23 | 5150–5850 | 23 | 9° | 9° | две линейные (V+H) | розетка N / розетка N | 400 | 3 |
| KADAMM APB-5150-5850-235 | 5150–5850 | 23,5 | 9° | 12° | вертикальная или горизонтальная (выбирается при монтаже) | розетка N | 300 | 1,4 |
| KADAMM APB-5150-5850-24 | 5150–5850 | 24 | 9° | 9° | вертикальная или горизонтальная (выбирается при монтаже) | розетка N | 400 | 3 |
| KADAMM APB-5150-5850-265 | 5150–5850 | 26,5 | 6° | 9° | вертикальная или горизонтальная (выбирается при монтаже) | розетка N | 400 | 2,4 |
| KADAMM APB-5150-5850-285 | 5150–5850 | 28,5 | 5° | 5° | вертикальная или горизонтальная (выбирается при монтаже) | розетка N | 600 | 5,5 |
| KADAMM APB-5150-5850-285-2 | 5150–5850 | 28,5 | 5° | 5° | две линейные (V+H) | N | — | 5,5 |
| KADAMM APB-5150-5850-285-3 | 5150–5850 | 28,5 | 5° | 5° | две линейные (V+H) | розетка N/розетка N | 600 | 5,5 |
| KADAMM APB-5150-5850-295 | 0–5850 | 29,5 | 4° | 6° | вертикальная или горизонтальная (выбирается при монтаже) | розетка N | 600 | 4,5 |
| KADAMM APB-5150-5850-30 | 5150–5850 | 30 | 3,5° | 5° | вертикальная или горизонтальная (выбирается при монтаже) | розетка N | 600 | 5 |
| KADAMM APB-5150-5850-31 | 5150–5850 | 31 | 4,5° | 4° | две линейные (V+H) | розетка N/розетка N | — | 5,6 |
| KADAMM APB-5150-5850-32 | 5150–5850 | 32 | 3,5° | 3,5° | вертикальная или горизонтальная (выбирается при монтаже) | розетка N | 900 | 10,5 |
| KADAMM APB-5150-5850-32-2 | 5150–5850 | 32 | 3,5° | 3,5° | вертикальная или горизонтальная (выбирается при монтаже) | розетка N | 900 | 10,5 |
| KADAMM APB-5150-5850-32-3 | 5150–5850 | 32 | 3,5° | 3,5° | две линейные (V+H) | розетка N/розетка N | — | 10,5 |
| KADAMM APB-5150-5850-32-4 | 5150–5850 | 32 | 3,5° | 3,5° | две линейные (V+H) | 2× розетка N | 900 | 10,5 |
| KADAMM APB-5150-5850-34 | 5150–5850 | 34 | 3° | 3° | вертикальная или горизонтальная (выбирается при монтаже) | розетка N | 1200 | 29 |
| KADAMM APB-5150-5850-34-2 | 5150–5850 | 34 | 3° | 3° | две линейные (V+H) | розетка N/розетка N | — | 20 |
| KADAMM APB-5925-7125-28 | 5925–7125 | 28 | 5° | 4° | вертикальная | 2×розетка N | 600 | 6,5 |
| KADAMM APB-5925-7125-32 | 5925–7125 | 32 | 3,5° | 3,5° | вертикальная | 2×розетка N | 900 | 10,5 |
| KADAMM APB-6425-7125-30 | 6425–7125 | 30 | 5° | 4° | вертикальная | 1×розетка N | 600 | 6,5 |
Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.
Направленная антенна: луч по исполнению, усиление по исполнению — связь с удалённой точкой или покрытие выбранного сектора.
Антенна КАДАММ APB-4971, монтажный комплект на трубу Ø60–75300–1200 мм.
| Параметр | APB-4971 | APB-2425 | APB-1116 | APB-0410 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 4900–5850 МГц | 2400–2483 МГц | 1080–1200 МГц | 400–440 МГц |
| Поляризация | две линейные (V+H) | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная |
| Ширина ДН по уровню −3 дБ | 5° | 16° | 18° | 26° |
| Коэффициент усиления | 28 дБи | 15 дБи | 18 дБи | 17 дБи |
| Тип | параболическая антенна | параболическая антенна | параболическая антенна | параболическая антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APB-4971 — 4900–5850 МГц.
У KADAMM APB-4971 — по исполнению (см. таблицу «Исполнения»); поляризация — по исполнению.
У KADAMM APB-4971 крепление на трубу Ø60–75 мм, масса 1,4–29 кг.
У KADAMM APB-4971: диапазоны 4900–5850 МГц, усиление 28 дБи, ширина луча 5°, поляризация две линейные (V+H). У KADAMM APB-2425: диапазоны 2400–2483 МГц, усиление 15 дБи, ширина луча 16°, поляризация вертикальная или горизонтальная (выбирается при монтаже).
Артикул для заказа — KADAMM APB-4971, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APB-4971 могут уточняться без уведомления.
Поставляем KADAMM APB-4971 — параболические антенны 5–7 ГГц, 23–34 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
