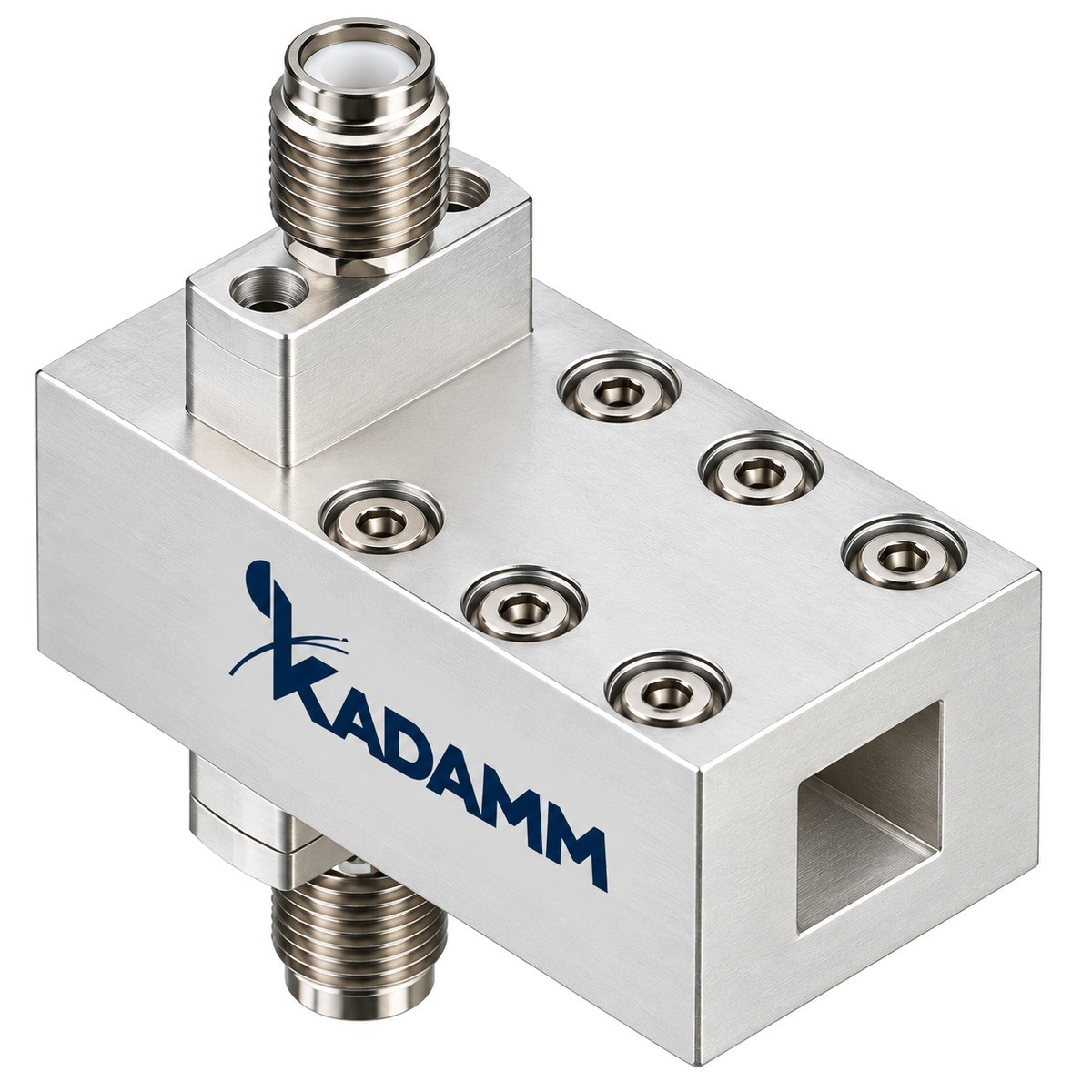

Облучатели для зеркальных антенн KADAMM ОБЛ

Облучатели для зеркальных антенн: 12 моделей в диапазоне 2,025 – 75 ГГц. Рупорные облучатели для параболических антенн.

KADAMM ОБЛ
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
2,025 – 75 ГГц
Диапазон частот
12
Моделей в серии
2,4 мм
Соединитель

Что это за серия

Серия KADAMM ОБЛ — 12 моделей в диапазоне 2,025 – 75 ГГц, соединители 2,4 мм, 2,92 мм, 1,0 мм. Модели различаются: частоты, КСВН, кроссполяризационная развязка (тип.), отношение f/D зеркала, спад облучения к краю зеркала.

Облучатель — рупорная антенна в фокусе параболического зеркала: он освещает зеркало и принимает сфокусированную им волну. От облучателя зависят коэффициент использования поверхности зеркала, уровень боковых лепестков и поляризационные свойства всей антенны.

В серии KADAMM ОБЛ — 12 моделей, диапазон 2,025 – 75 ГГц. Коэффициент усиления, поляризация, вход и габариты — в таблице.

Облучатель — антенна, установленная в фокусе параболического зеркала: она освещает зеркало при передаче и принимает сфокусированную им волну при приёме. От облучателя зависят коэффициент использования поверхности зеркала, уровень боковых лепестков, перелив энергии за край и поляризационные свойства всей антенны.

Облучатели этой серии рассчитаны на миллиметровый диапазон и работают в двойной круговой поляризации — два входа, правое и левое вращение. Их применяют для сборки и модернизации зеркальных антенн связи, радиоастрономических и измерительных систем.

Зеркальная антенна собирает излучение облучателя в узкий луч: коэффициент усиления растёт с диаметром зеркала и частотой.

Ширина луча примерно равна 70·λ/D градусов, а удвоение диаметра прибавляет около 6 дБ усиления. Узкий луч требует жёсткой опоры и точного наведения.

По таблице исполнений KADAMM ОБЛ: КСВН от 1,2 до 2,2 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Устройство и принцип работы

Облучатель — рупор, профиль которого подобран под угол раскрыва зеркала, с поляризатором и ортомодовым преобразователем позади. Поляризатор превращает линейную поляризацию каждого входа в круговую, а преобразователь разводит волны правого и левого вращения по двум волноводным входам.

Ширина диаграммы облучателя согласуется с угловым размером зеркала, видимого из фокуса: к краю зеркала поле должно спадать настолько, чтобы и перелив за край был мал, и центральная часть не переосвещалась. Оптимум даёт наибольшее усиление антенны; более сильный спад снижает боковые лепестки ценой усиления. Фазовый центр облучателя совмещают с фокусом зеркала.

Чем отличается от других исполнений

Облучающие системы спутниковых антенн (серия ОБЛ-С)Облучатель вместе с диплексером и селекторами приёма и передачи — готовый узел земной станции.
Гофрированные рупоры (серия АР-Г)Симметричный луч и низкая кроссполяризация; используются и как облучатели.
Зеркальные антенны в сборе (серии АПР)Зеркало с уже подобранным облучателем.

Конструктивные особенности

Диапазон 2,025 – 75 ГГцСерия KADAMM ОБЛ перекрывает диапазоны IEEE S, C, X, Ku, K, Ka, V.
12 моделей в серииРазличаются: частоты, КСВН, кроссполяризационная развязка (тип.), отношение f/D зеркала, спад облучения к краю зеркала.
Материалалюминий у всех моделей серии KADAMM ОБЛ.
Под параболическое зеркалоШирина диаграммы облучателя согласуется с углом раскрыва зеркала.
ПоляризацияДвойная круговая — по модели, для приёма и передачи в двух поляризациях.
Миллиметровый диапазонДиапазоны моделей — в таблице.
ВходВолноводный — типоразмер в таблице.

Технические характеристики

Серия в цифрах

ПараметрПо серии
Моделей в серии12
Диапазон частот серии2,025 – 75 ГГц
КСВН1,2–2,2
Кроссполяризационная развязка (тип.)25–30 дБ
Отношение f/D зеркала0,32–0,64
Спад облучения к краю зеркала5–12 дБ
Половина угла облучения, °25–60 °
Диаметр рупора50–364 мм
Волноводный интерфейсWR75 / C120
Тип зеркальной антенныофсетная; прямофокусная; Кассегрена

Общие характеристики серии

ПараметрЗначение
Материалалюминий

Прочие параметры

Указаны у части моделей серии; у остальных параметр не нормируется.

ПараметрЗначение
Масса, кг0,053 — KADAMM ОБЛ-26500/40000-8; 0,041 — KADAMM ОБЛ-33000/50000-8; 0,028 — KADAMM ОБЛ-50000/75000-8
Коэффициент усиления, дБи8 — KADAMM ОБЛ-26500/40000-8, KADAMM ОБЛ-33000/50000-8, KADAMM ОБЛ-50000/75000-8
Средняя мощность, Вт20 — KADAMM ОБЛ-26500/40000-8; 10 — KADAMM ОБЛ-33000/50000-8; 3 — KADAMM ОБЛ-50000/75000-8
Соединитель2,92 (розетка) — KADAMM ОБЛ-26500/40000-8; 2,4 (розетка) — KADAMM ОБЛ-33000/50000-8; 1,0 (розетка) — KADAMM ОБЛ-50000/75000-8
Габаритные размеры, мм32,5×39,2×12,4 — KADAMM ОБЛ-26500/40000-8; 27,3×40,5×11,1 — KADAMM ОБЛ-33000/50000-8; 25,4×34,5×9,4 — KADAMM ОБЛ-50000/75000-8
Поляризациядвойная круговая — KADAMM ОБЛ-26500/40000-8, KADAMM ОБЛ-33000/50000-8, KADAMM ОБЛ-50000/75000-8
Коэффициент эллиптичности, дБменее 2 — KADAMM ОБЛ-26500/40000-8, KADAMM ОБЛ-33000/50000-8, KADAMM ОБЛ-50000/75000-8
Ширина луча (−3 дБ), °57,12-73,63 — KADAMM ОБЛ-26500/40000-8; 56,6-72,8 — KADAMM ОБЛ-33000/50000-8; 58,4-73,4 — KADAMM ОБЛ-50000/75000-8
Импульсная мощность, Вт40 — KADAMM ОБЛ-26500/40000-8; 20 — KADAMM ОБЛ-33000/50000-8; 5 — KADAMM ОБЛ-50000/75000-8

Исполнения серии

АртикулЧастоты, ГГцКСВНКроссполяризационная развязка (тип.), дБОтношение f/D зеркалаСпад облучения к краю зеркала, дБПоловина угла облучения, °Диаметр рупора, ммВолноводный интерфейсТип зеркальной антенны
KADAMM ОБЛ-10700/12750-0,3310,7-12,751,2250,33–0,458уточняйте у менеджера185WR75 / C120прямофокусная
KADAMM ОБЛ-10700/12750-0,6410,7-12,751,2250,64827,595WR75 / C120офсетная
KADAMM ОБЛ-17700/31000-0,3517,7-21,2 / 27,5-311,35300,3511–123050уточняйте у менеджераКассегрена
KADAMM ОБЛ-2025/2400-0,332,025-2,12 / 2,2-2,41,3250,33–0,45560210уточняйте у менеджераофсетная
KADAMM ОБЛ-26500/40000-826,5-402,225——————
KADAMM ОБЛ-33000/50000-833-50225——————
KADAMM ОБЛ-3400/12750-0,353,4-4,2 / 10,7-12,751,35300,3511–1230364уточняйте у менеджераКассегрена
KADAMM ОБЛ-3400/4200-0,333,4-4,21,3250,33–0,45560200уточняйте у менеджерапрямофокусная
KADAMM ОБЛ-3400/6725-0,5753,4-6,7251,2250,575825185уточняйте у менеджераофсетная
KADAMM ОБЛ-3625/12750-0,353,625-4,2 / 10,7-12,751,4300,3511–1225333уточняйте у менеджераКассегрена
KADAMM ОБЛ-3700/4200-0,323,7-4,21,3250,32–0,425560200уточняйте у менеджерапрямофокусная
KADAMM ОБЛ-50000/75000-850-75228——————

Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Как читать параметры

ПараметрЧто означает
Диапазон частот, ГГцРабочий диапазон облучателя. В серии: 2,025–75 ГГц.
КСВНСогласование входов. В серии: 1,2–2,2.
Кроссполяризационная развязка (тип.), дБПодавление поляризации противоположного вращения. В серии: 25–30 дБ.

Нормативная база и термины

✓
ГОСТ 24375-80 — радиосвязь: термины и определения, в том числе параметры антенн
✓
ГОСТ 18238-72 — линии передачи СВЧ: прямоугольный и круглый волновод, термины
✓
ГОСТ 20265-83 — соединители радиочастотные коаксиальные: вилка и розетка; соединители серии KADAMM ОБЛ — 2,4 мм, 2,92 мм, 1,0 мм

Комплект поставки

Комплект поставки модели серии KADAMM ОБЛ: облучатель, паспорт изделия.

Где применяется

Радиолокация, радиорелейная и спутниковая связь, радиомониторинг, протяжённые измерительные трассы.

Монтаж и эксплуатация

Облучатель устанавливают так, чтобы его фазовый центр совпал с фокусом зеркала, а ось — с осью зеркала; положение уточняют по максимуму принимаемого сигнала. Раскрыв закрывают радиопрозрачной крышкой, волноводные входы герметизируют.

Спутниковая и радиорелейная связьОблучатели зеркал земных станций и терминалов.
Радиоастрономия и измеренияОблучатели зеркал с двумя круговыми поляризациями.
Модернизация антеннЗамена облучателя на новый диапазон или поляризацию.

Как подобрать под объект

Параметр выбораЧто учесть
ЧастотыРабочие частоты тракта должны лежать внутри полосы исполнения; диапазон серии — 2,025 – 75 ГГц.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Выбор внутри серии KADAMM ОБЛ: КСВН — от 1,2 у KADAMM ОБЛ-3400/6725-0,575 до 2,2 у KADAMM ОБЛ-26500/40000-8; кроссполяризационная развязка (тип.), дБ — от 30 у KADAMM ОБЛ-17700/31000-0,35 до 25 у KADAMM ОБЛ-33000/50000-8.

  1. Диапазон — по системе.
  2. Ширина луча облучателя — по отношению фокусного расстояния к диаметру зеркала.
  3. Поляризация и число входов — по приёмопередатчику.
  4. Мощность — по передатчику.
  5. Габариты и масса — по опорам и затенению.

Часто задаваемые вопросы

По строке таблицы исполнений — полным артикулом.

Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.

По угловому размеру зеркала из фокуса: ширина луча облучателя должна давать нужный спад поля к краю.

Точка, из которой волна облучателя выглядит сферической; её совмещают с фокусом.

Для правой и левой круговых поляризаций — двух независимых каналов.

Сильный спад освещения к краю снижает боковые лепестки, но уменьшает усиление.

Серия KADAMM ОБЛ перекрывает 2,025 – 75 ГГц: KADAMM ОБЛ-33000/50000-8 — 33-50; KADAMM ОБЛ-26500/40000-8 — 26,5-40; KADAMM ОБЛ-50000/75000-8 — 50-75; KADAMM ОБЛ-2025/2400-0,33 — 2,025-2,12 / 2,2-2,4; KADAMM ОБЛ-3400/4200-0,33 — 3,4-4,2; KADAMM ОБЛ-3700/4200-0,32 — 3,7-4,2; KADAMM ОБЛ-3400/6725-0,575 — 3,4-6,725; KADAMM ОБЛ-10700/12750-0,33 — 10,7-12,75; ещё 4 в таблице исполнений.

У всех 12 моделей серии KADAMM ОБЛ: Материал — алюминий.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Подберём модель под ваш тракт. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ОБЛ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ОБЛ могут уточняться без уведомления.
