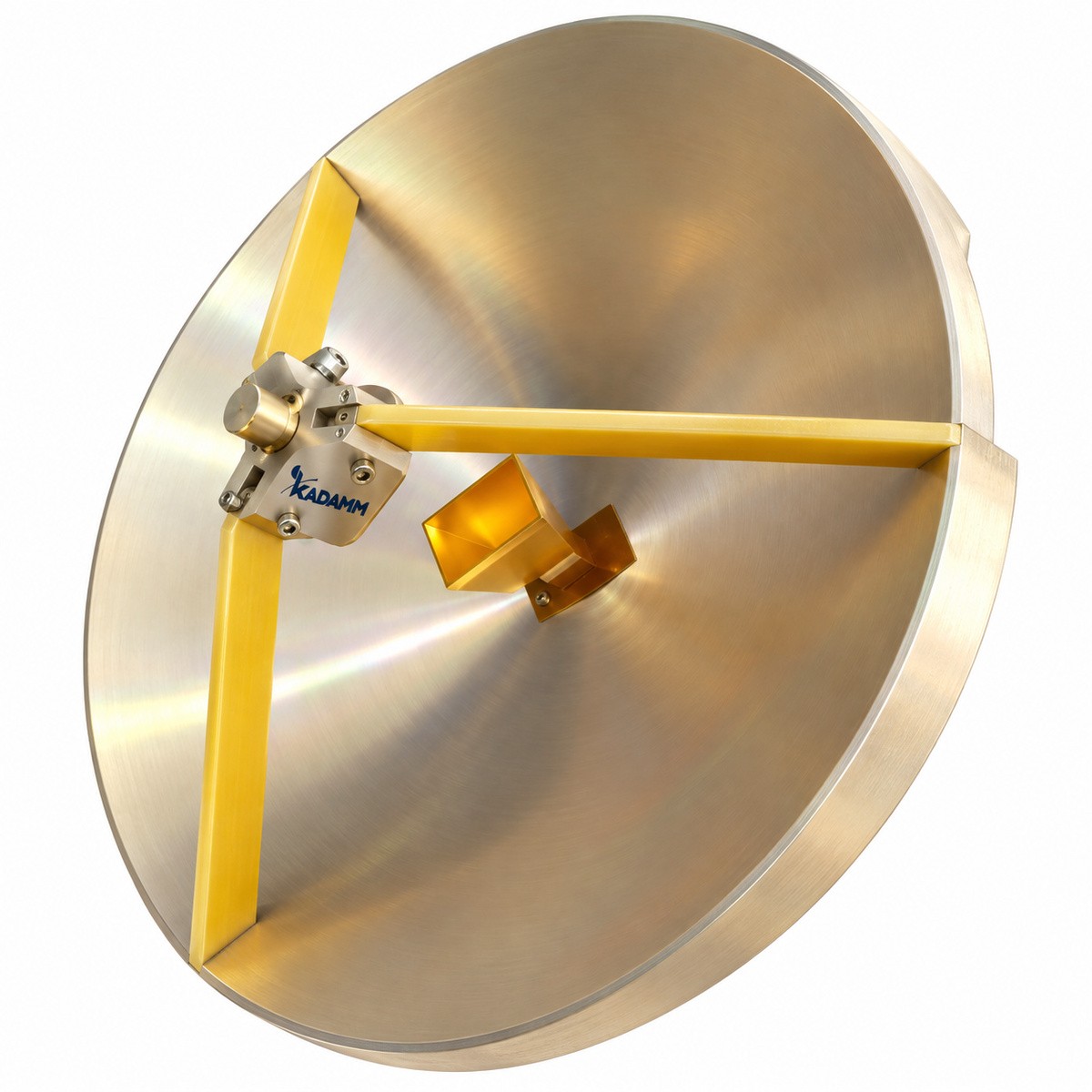

Зеркальные антенны Кассегрена линейной поляризации: 12 моделей в диапазоне 8,2 – 112 ГГц. Зеркальные антенны с высоким коэффициентом усиления и узким лучом.
Серия KADAMM АПР-КС-ЛП — 12 моделей в диапазоне 8,2 – 112 ГГц, соединители N, SMA. Модели различаются: частоты, ку, диаметр, луч, УБЛ Е.
В серии KADAMM АПР-КС-ЛП — 12 моделей; диаметр, диапазон, коэффициент усиления, ширина луча, уровень боковых лепестков, поляризация и вход — в таблице.
| Артикул | Частоты, ГГц | Ку, дБ | Соединитель | Диаметр, мм | Луч, ° | УБЛ Е, дБ | УБЛ Н, дБ | Волновод |
|---|---|---|---|---|---|---|---|---|
| KADAMM АПР-0,15-26500/40000-Л-Кс | 26,5-40,0 | ≥29 | 2,92 (розетка) | 150 | ≤4,8 | -13 | -15 | — |
| KADAMM АПР-0,15-32900/50100-Л-Кс | 32,9-50,1 | ≥30,5 | — | 150 | ≤4 | -15 | -18 | WR22 |
| KADAMM АПР-0,15-39200/59600-Л-Кс | 39,2-59,6 | ≥32 | — | 150 | ≤3,1 | -15 | -18 | WR19 |
| KADAMM АПР-0,15-49800/75800-Л-Кс | 49,8-75,8 | ≥34 | — | 150 | ≤2,5 | -15 | -18 | WR15 |
| KADAMM АПР-0,15-60500/91900-Л-Кс | 60,5-91,9 | ≥36 | — | 150 | ≤2 | -15 | -18 | WR12 |
| KADAMM АПР-0,15-73800/112000-Л-Кс | 73,8-112 | ≥37,5 | — | 150 | ≤1,6 | -15 | -18 | WR10 |
| KADAMM АПР-0,2-17600/26700-Л-Кс | 17,6-26,7 | ≥28 | 2,92 (розетка) | 200 | ≤5,3 | -13 | -15 | — |
| KADAMM АПР-0,2-21700/33000-Л-Кс | 21,7-33,0 | ≥29,5 | 2,92 (розетка) | 200 | ≤4,5 | -13 | -15 | — |
| KADAMM АПР-0,3-14500/22000-Л-Кс | 14,5-22,0 | ≥30 | SMA (розетка) | 300 | ≤4 | -13 | -15 | — |
| KADAMM АПР-0,4-11900/18000-Л-Кс | 11,9-18,0 | ≥30,5 | SMA (розетка) | 400 | ≤4 | -13 | -15 | — |
| KADAMM АПР-0,6-8200/12400-Л-Кс | 8,20-12,40 | ≥31 | N (розетка) | 600 | ≤3,8 | -13 | -15 | — |
| KADAMM АПР-0,6-9840/15000-Л-Кс | 9,84-15,0 | ≥32,5 | N (розетка) | 600 | ≤3,3 | -13 | -15 | — |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,5 |
| Рабочая полоса | ≤40% |
Выбор внутри серии KADAMM АПР-КС-ЛП: коэффициент усиления, дБ — от ≥37,5 у KADAMM АПР-0,15-73800/112000-Л-Кс до ≥28 у KADAMM АПР-0,2-17600/26700-Л-Кс.
Серия KADAMM АПР-КС-ЛП (8,2 – 112 ГГц; диапазоны IEEE X, Ku, K, Ka, V, W): связь и телеметрия; радиолокация; измерительные полигоны.
Комплект поставки модели серии KADAMM АПР-КС-ЛП: антенна, паспорт изделия.
Серия KADAMM АПР-КС-ЛП перекрывает 8,2 – 112 ГГц: KADAMM АПР-0,6-8200/12400-Л-Кс — 8,20-12,40; KADAMM АПР-0,6-9840/15000-Л-Кс — 9,84-15,0; KADAMM АПР-0,4-11900/18000-Л-Кс — 11,9-18,0; KADAMM АПР-0,3-14500/22000-Л-Кс — 14,5-22,0; KADAMM АПР-0,2-17600/26700-Л-Кс — 17,6-26,7; KADAMM АПР-0,2-21700/33000-Л-Кс — 21,7-33,0; KADAMM АПР-0,15-26500/40000-Л-Кс — 26,5-40,0; KADAMM АПР-0,15-32900/50100-Л-Кс — 32,9-50,1; ещё 4 в таблице исполнений.
Соединители серии KADAMM АПР-КС-ЛП — N, SMA; по моделям: KADAMM АПР-0,6-8200/12400-Л-Кс — N (розетка); KADAMM АПР-0,6-9840/15000-Л-Кс — N (розетка); KADAMM АПР-0,4-11900/18000-Л-Кс — SMA (розетка); KADAMM АПР-0,3-14500/22000-Л-Кс — SMA (розетка); KADAMM АПР-0,2-17600/26700-Л-Кс — 2,92 (розетка); KADAMM АПР-0,2-21700/33000-Л-Кс — 2,92 (розетка); ещё 1 в таблице исполнений.
У всех 12 моделей серии KADAMM АПР-КС-ЛП: КСВН — 1,5; Рабочая полоса — ≤40%.
У KADAMM АПР-КС-ЛП: диапазон 8,2 – 112 ГГц, 12 моделей, соединители N, SMA. У KADAMM АПР-МРЛ: диапазон 5,3 – 94,1 ГГц, 12 моделей, соединители по таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АПР-КС-ЛП — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АПР-КС-ЛП могут уточняться без уведомления.
Поставляем Зеркальные антенны Кассегрена линейной поляризации KADAMM АПР-КС-ЛП под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
