Сверхширокополосная всенаправленная антенна с вертикальной поляризацией: 617–960 / 1710–2690 / 3300–4200 / 4900–7125 / 1562–1612 МГц, 2 порта.

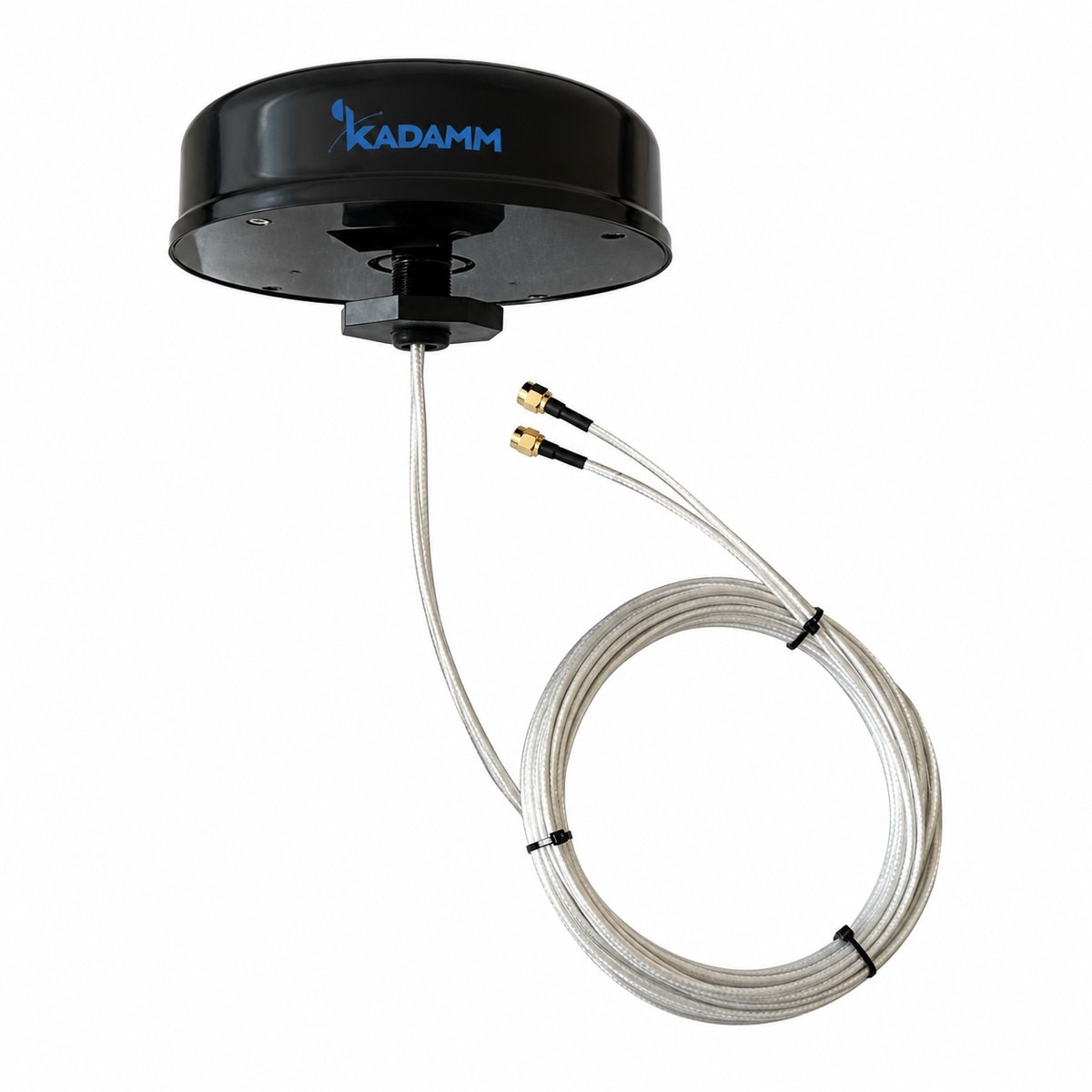

Антенна КАДАММ AOU-617/7125-6 — сверхширокополосная всенаправленная антенна с вертикальной поляризацией: излучающими системами 617–7125 МГц и 1562–1612 МГц, 2 портами. Рабочие полосы перекрывают LTE 700 (APT), LTE 850, UMTS900, GSM1800, LTE 2100, LTE 2600, LTE/NR 3500, 5G NR 3,5 ГГц (диапазоны 3GPP B28, B5, B8, B1, B7, B41, B42, n78).
Коэффициент усиления 2,5–6 / 4,5 дБи по диапазонам, ширина ДН в горизонтальной плоскости 360°. Габариты (Ø145 × 40) ± 1,5 мм, масса 0,26–0,32 кг. КСВН не более 2,2 / 2,0 / 2,0 / 1,8.
Система 617–7125 МГц
| Параметр | 617–698 МГц | 698–960 МГц | 1710–2690 МГц | 3300–4200 МГц | 4900–7125 МГц |
|---|---|---|---|---|---|
| Коэффициент усиления, дБи | 2,5 | 4 | 6 | 6 | 4,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||||
Система 1562–1612 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 4,5 |
Общие параметры
| Параметр | Значение |
|---|---|
| КСВН | ≤2,2 ≤2,0 ≤2,0 ≤1,8 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 20 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 0,26–0,32 кг |
| Цвет радома | Чёрный |
| Рабочая температура | −40…+85 °C |
| Артикул | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|
| KADAMM AOU-617/7125-6 | LTE:вилка SMA / GNSS: вилка SMA | (Ø145×40) ±1.5 | 0,26 |
| KADAMM AOU-617/7125-6-4 | LTE: вилка SMA, Wi-Fi: вилка RP-SMA, ГНСС: вилка SMA | Ø145×40 | 0,32 |
Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM AOU-617/7125-6 работает в полосах 617–698 / 698–960 / 1710–2690 / 3300–4200 / 4900–7125 / 1562–1612 МГц: Wi-Fi 2,4 ГГц и 5 ГГц и 6E (6 ГГц); ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; GPS L1 / Galileo E1; ГЛОНАСС L1; сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41 и др.). Круговая диаграмма с усилением 6 дБи.
Антенна КАДАММ AOU-617/7125-6, монтажный комплект.
| Параметр | AOU-617/7125-6 | AOU-617/7200-3 | AOU-617/6000-8 | AOU-617/6000-5 | AOU-566/5900-2 | AOU-698/5900-2 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 617–960 / 1710–2690 / 3300–4200 / 4900–7125 / 1562–1612 МГц | 617–960 / 1695–2700 / 3300–7200 МГц | 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | 617–960 / 1710–2700 / 3300–3800 / 4900–6000 МГц | 566–678 / 1420–1450 / 2400–2500 / 5100–5900 МГц | 698–5900 МГц |
| Поляризация | — | вертикальная | ±45° | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | — | 360° | 360° | — |
| Коэффициент усиления | 6 дБи | 7 дБи | 8 дБи | 5 дБи | 2 дБи | 2 дБи |
| Тип | сверхширокополосная всенаправленная антенна | сверхширокополосная всенаправленная антенна | сверхширокополосная всенаправленная антенна | сверхширокополосная всенаправленная антенна | сверхширокополосная всенаправленная антенна | сверхширокополосная всенаправленная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
KADAMM AOU-617/7125-6 покрывает Wi-Fi 2,4 ГГц, каналы 1–13; Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165; Wi-Fi 6E (6 ГГц).
У KADAMM AOU-617/7125-6 — по исполнению (см. таблицу «Исполнения»).
У KADAMM AOU-617/7125-6 размеры по исполнению (см. таблицу «Исполнения»), масса 0,26–0,32 кг.
У KADAMM AOU-617/7125-6: диапазоны 617–960 / 1710–2690 / 3300–4200 / 4900–7125 / 1562–1612 МГц, усиление 6 дБи. У KADAMM AOU-617/7200-3: диапазоны 617–960 / 1695–2700 / 3300–7200 МГц, усиление 7 дБи.
Артикул для заказа — KADAMM AOU-617/7125-6, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AOU-617/7125-6 могут уточняться без уведомления.
Поставляем KADAMM AOU-617/7125-6 — сверхширокополосная антенна 617–7125 МГц с ГНСС 1562–1612 МГц, 2,5–6 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
