Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций, репитеров и распределённых сетей с вертикальной поляризацией: 1700–2000 МГц, 1 порт.

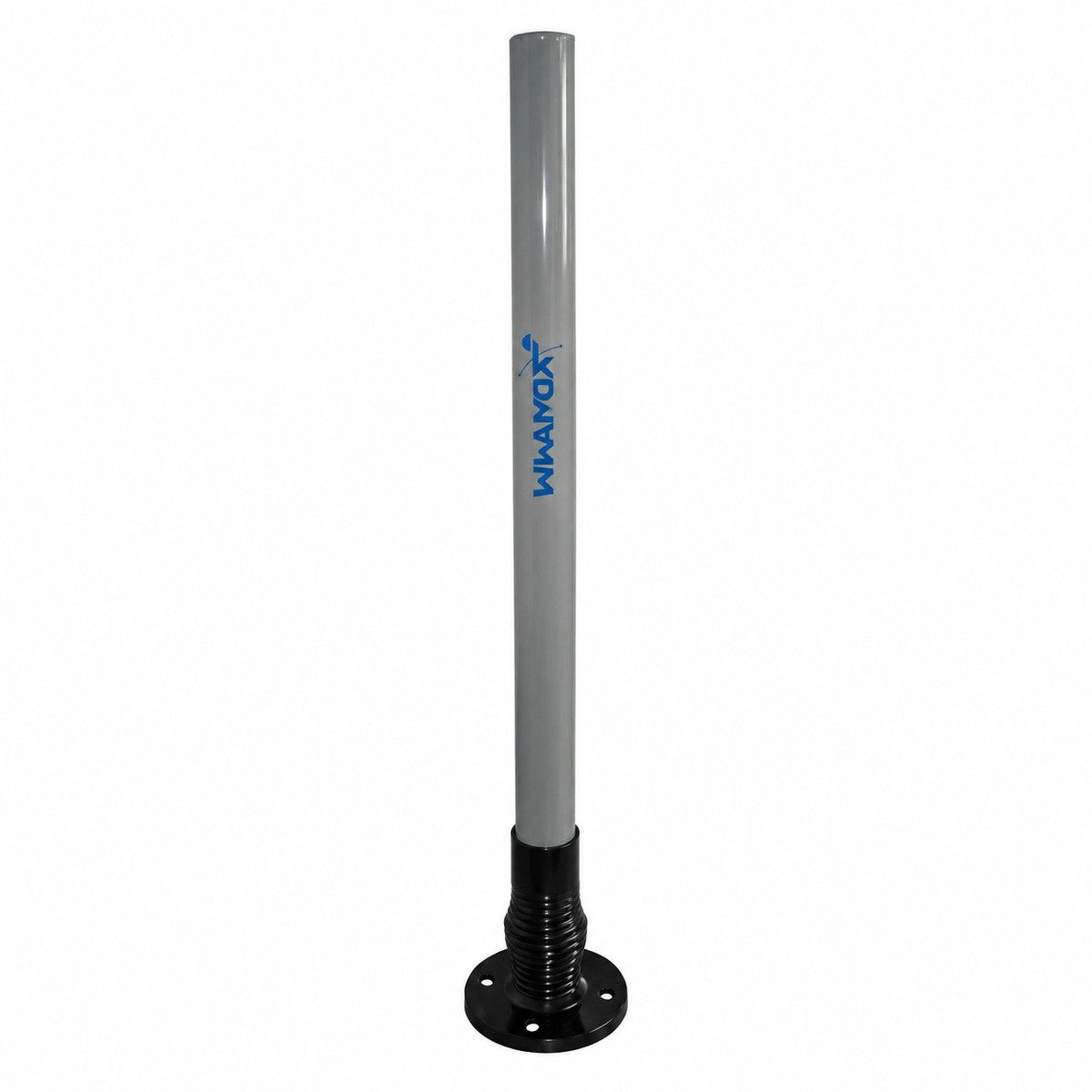

Антенна КАДАММ AC-1705 — всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций, репитеров и распределённых сетей с вертикальной поляризацией: одной излучающей системой 1700–2000 МГц, 1 портом. Рабочие полосы перекрывают GSM1800, LTE 1800 (диапазоны 3GPP B3).
Коэффициент усиления 5 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 35°. Габариты 390 мм, масса 0,9 кг. КСВН не более 2,5.

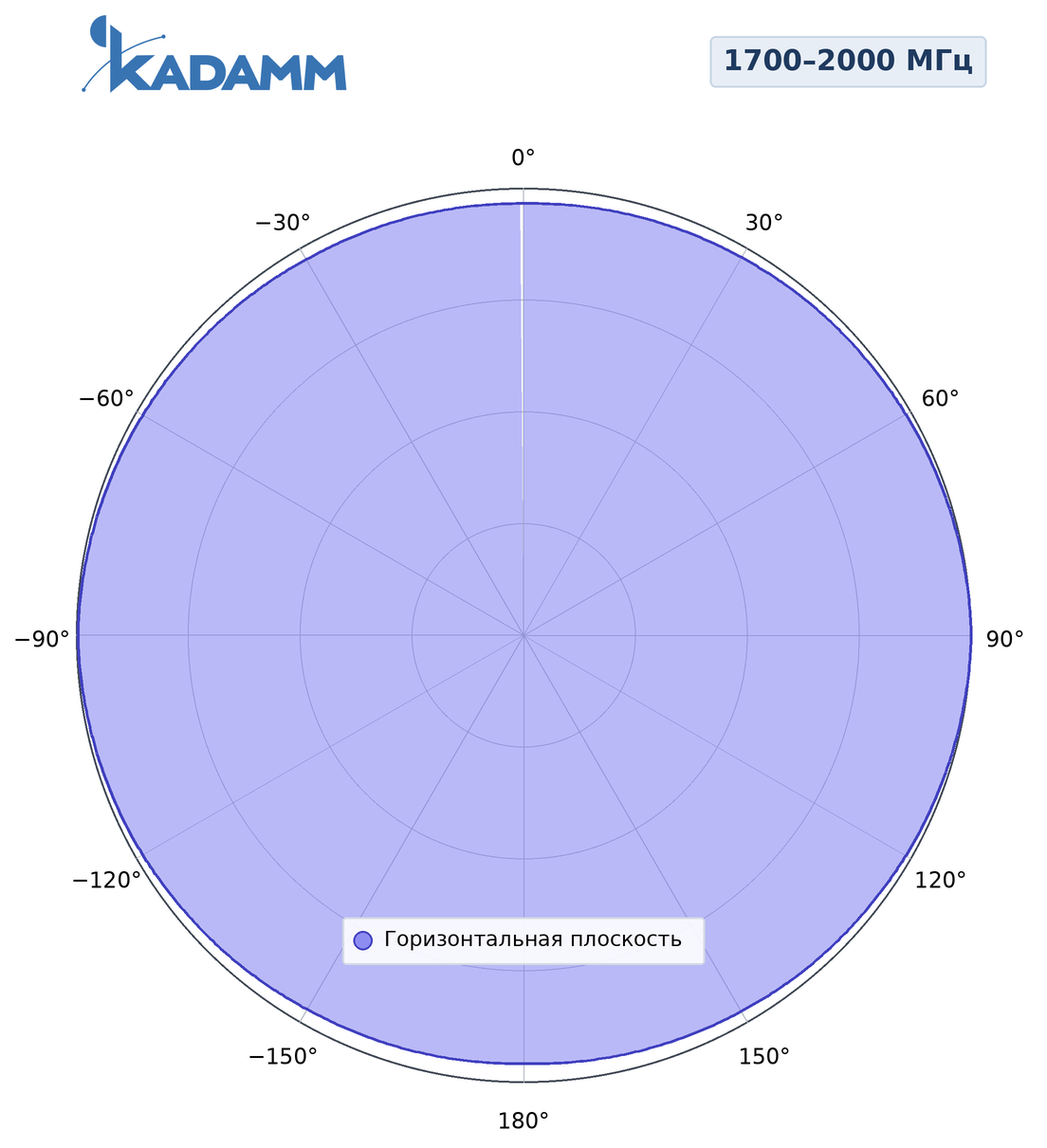

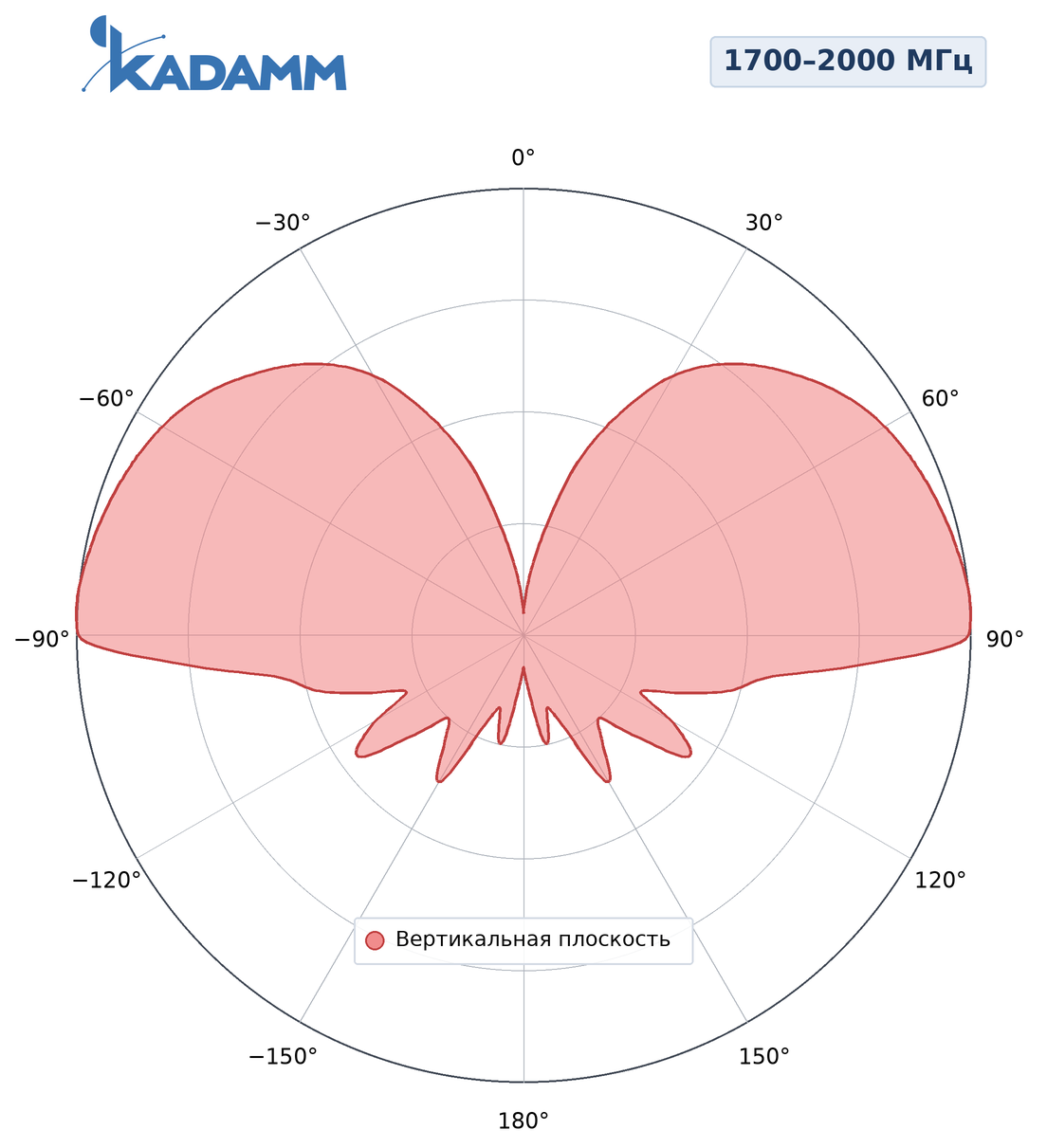

Диаграммы направленности KADAMM AC-1705 в полосах 1700–2000 МГц, вертикальная плоскость, 1700–2000 МГц, горизонтальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 1700–2000 МГц |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35° |
| Поляризация | Вертикальная |
| КСВН | ≤2,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Высота | 390 мм |
| Масса антенны | 0,9 кг |
| Максимальная скорость ветра | 60 м/с |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM AC-1705 работает в полосах 1700–2000 МГц: сети GSM1800, LTE 1800 (диапазоны 3GPP B3/n3). Круговое покрытие вокруг мачты в сетях сотовой связи и беспроводного доступа: базовые станции частных сетей, репитеры и усилители сигнала, распределённые антенные системы на открытых площадках, M2M и телеметрия (GSM1800, LTE 1800).
Антенна КАДАММ AC-1705, монтажный комплект.
| Параметр | AC-1705 | AC-1707 | AC-1710 | AC-1511 | AC-1508 | AC-1908 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 1700–2000 МГц | 1750–1950 МГц | 1710–1880 МГц | 1500–1670 МГц | 1570–1580 МГц | 1920–2170 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 5 дБи | 7 дБи | 10 дБи | 11 дБи | 8 дБи | 8 дБи |
| Тип | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AC-1705 — 1700–2000 МГц — перекрывают диапазоны 3GPP B3/n3; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM AC-1705 — розетка N (IEC 61169-16); поляризация — вертикальная.
У KADAMM AC-1705: диапазоны 1700–2000 МГц, усиление 5 дБи. У KADAMM AC-1707: диапазоны 1750–1950 МГц, усиление 7 дБи.
Артикул для заказа — KADAMM AC-1705, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-1705 могут уточняться без уведомления.
Поставляем KADAMM AC-1705 — всенаправленная коллинеарная антенна 1700–2000 МГц, 5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM AC-1705 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
