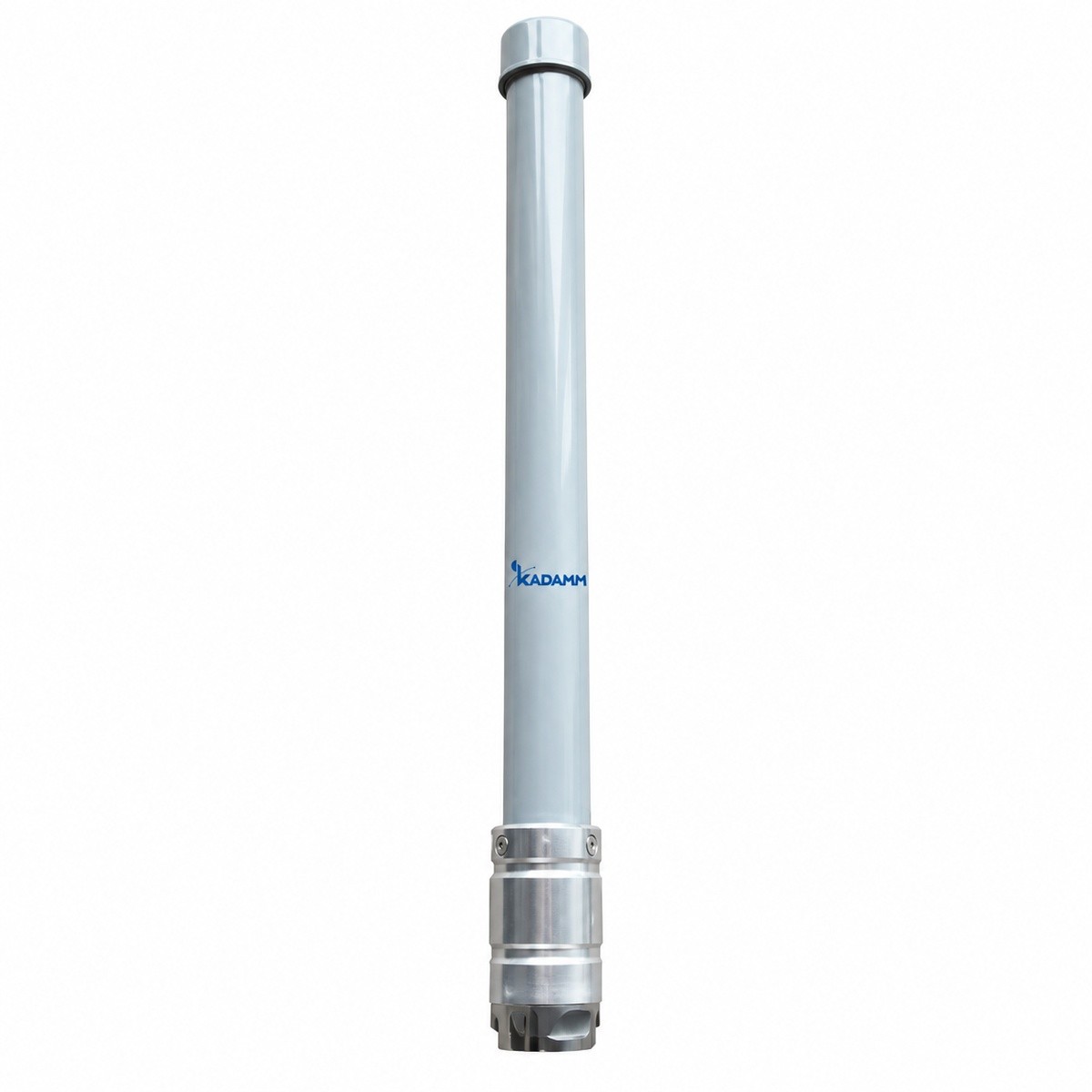

KADAMM AOU-698/6000-3 — сверхширокополосная всенаправленная антенна 698–6000 МГц, 3 дБи

Одна антенна работает во всех диапазонах полосы 698–960 / 1710–2700 / 3300–6000 МГц: не нужно ставить и подключать отдельные антенны под каждый диапазон и менять их при смене оператора, технологии или частот. Это удобно для многооператорских систем, модемов с агрегацией частот и измерительных задач.

Плата за универсальность — усиление и согласование меняются по полосе. Для одного диапазона и максимальной дальности предпочтительнее узкополосная антенна этого диапазона — поможем выбрать модель KADAMM под задачу. В многооператорских системах это вдобавок сокращает число антенн на объекте и в проекте.

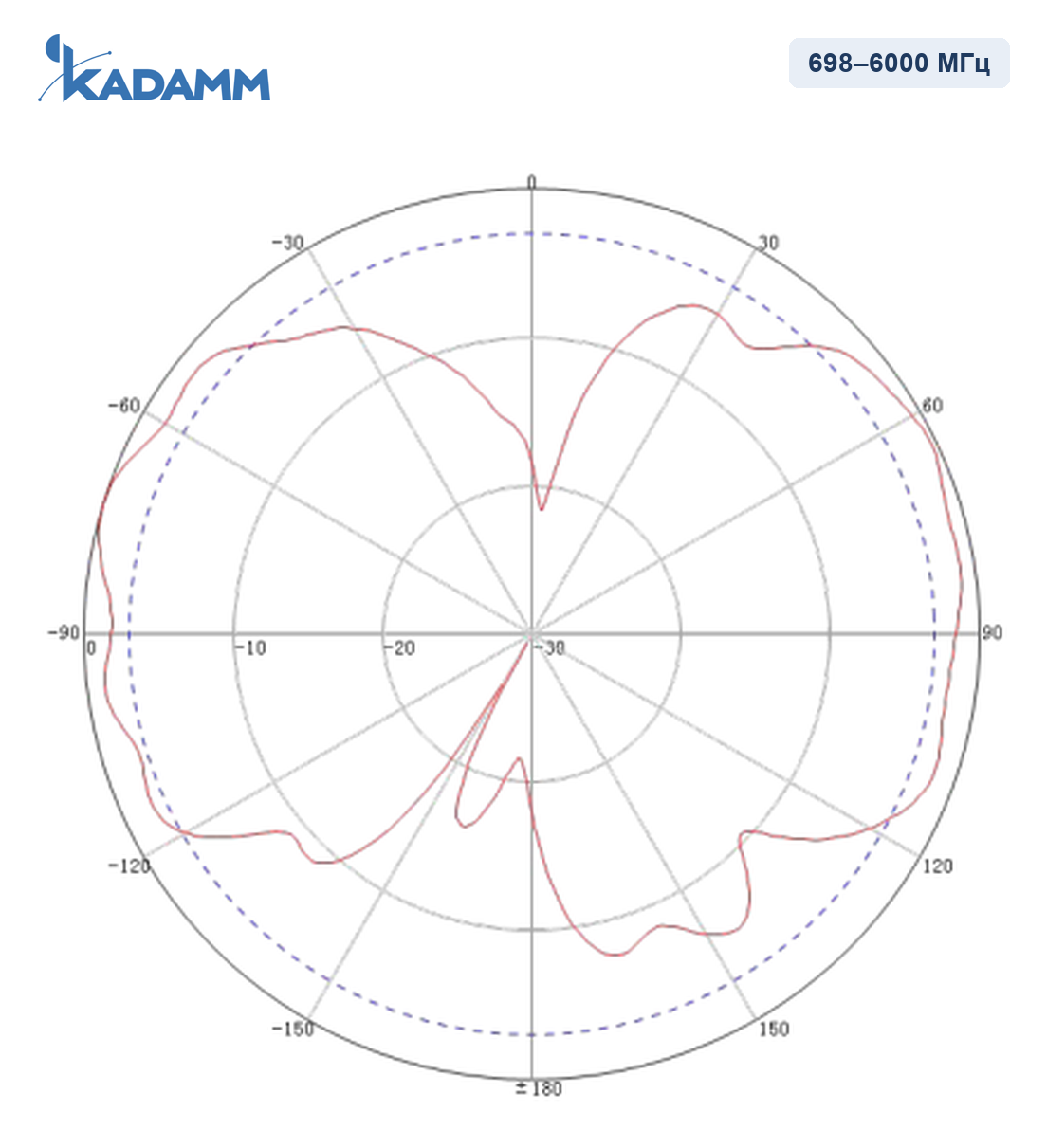

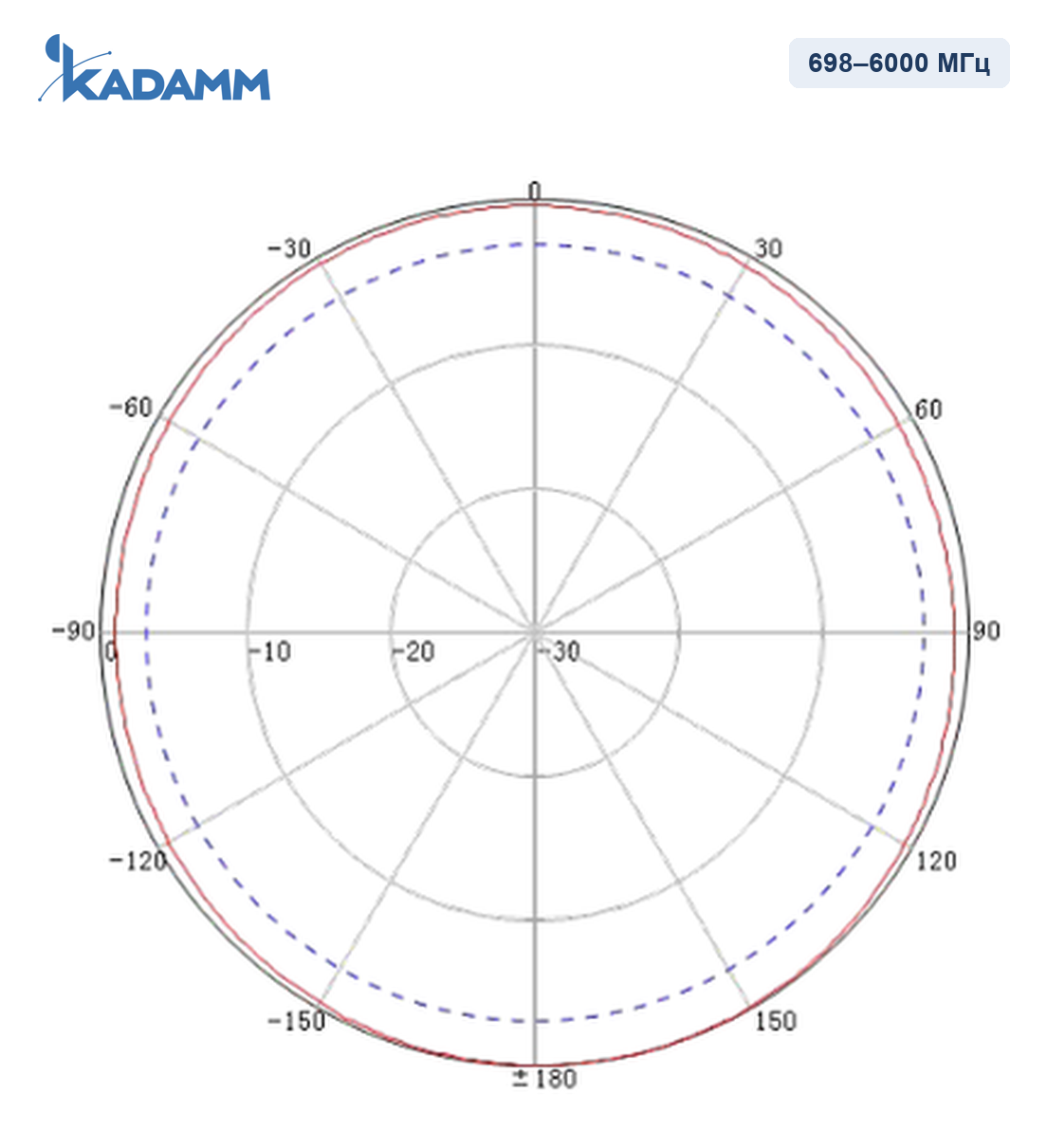

Размеры излучателя фиксированы, а длина волны меняется в несколько раз по полосе. Поэтому на разных частотах антенна работает по-разному: меняются усиление, ширина луча по вертикали и согласование с кабелем. Наибольшие изменения параметров — у нижней границы полосы: там антенна мала по сравнению с длиной волны.

Характеристики даны по поддиапазонам; для расчёта линии используют значения, относящиеся к вашей рабочей частоте. Если параметров одного диапазона не хватает, для него ставят отдельную узкополосную антенну.

Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 698–960 / 1710–2700 / 3300–6000 МГц. Согласование в полосе нормировано полностью (КСВН не более 2,5), поэтому достаточно не прижимать каналы к самым краям диапазона. Такой запас оставляет место для новых каналов при развитии сети.

Из перечня частот видно также, требуется ли защита фильтром от мощных передатчиков, соседствующих на площадке.

Разъём антенны — 1×4.3-10; ответную часть кабельной сборки берут того же типа. Переходники в тракте лучше не ставить: каждый добавляет потери и ещё одну точку, где со временем ухудшается контакт и растёт интермодуляция. При другом разъёме у радиостанции ставят кабельную сборку с подходящими разъёмами на обоих концах.

Кабель подбирают по потерям: на высоких частотах и длинных трассах берут фидер большего сечения. На улице соединения герметизируют, кабель закрепляют на опоре. Перемычку делают с небольшим запасом по длине, чтобы при ветре или вибрации кабель не тянул разъём.

Укажите количество и полный артикул KADAMM — из таблицы характеристик или таблицы исполнений. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.

Значения с пометкой «уточняйте у менеджера» подтверждают при оформлении заказа по документации на конкретную партию. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
