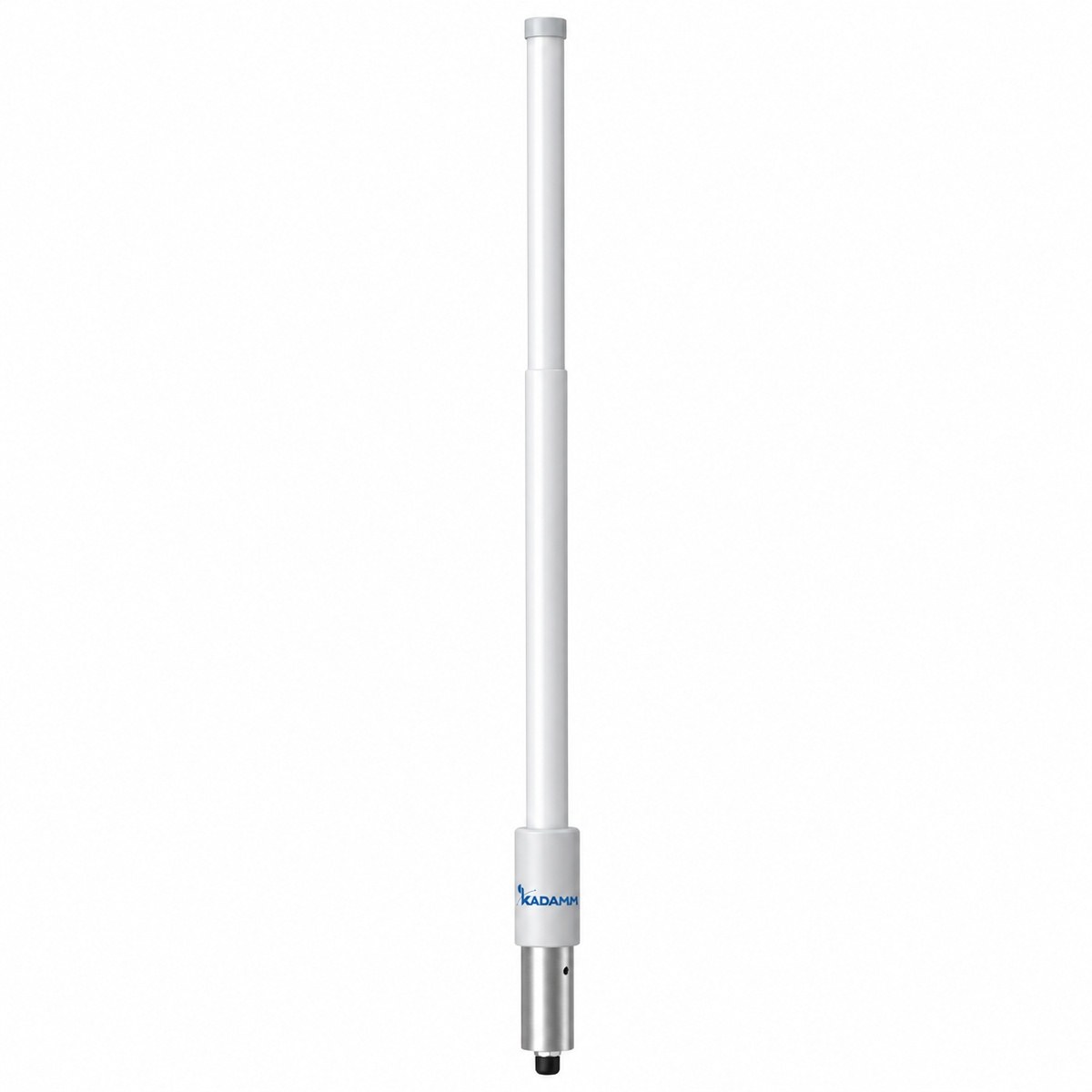

KADAMM AC-87011 — всенаправленная коллинеарная антенна 870–960 МГц, 11 дБи

KADAMM AC-87011 — всенаправленная антенна для стационарной установки, полоса 870–960 МГц. Основные данные: усиление 11 ± 1 дБи; вертикальный луч 6,5°; поляризация вертикальная; мощность до 300 Вт.

KADAMM AC-87011
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
870–960 МГц
Диапазон
11 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
1×7-16 DIN
Разъёмы

Что это за серия

Коротко о KADAMM AC-87011: разъём типа 7-16 DIN. У KADAMM AC-87011 усиление 11 дБи и полоса 870–960 МГц, у KADAMM AC-88009 — 9 дБи и 885–960 МГц. Полоса KADAMM AC-88009 целиком входит в полосу KADAMM AC-87011.

По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 8,8 дБ, то есть мощность у горизонта примерно в 7,7 раза выше.

Обратная сторона высокого усиления — узкий вертикальный луч (6,5°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 528 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.

Радом стеклопластиковый: такая оболочка жёстче пластика, не разрушается от ультрафиолета и лучше держит ветер и наледь, поэтому подходит для постоянной установки на мачтах и крышах.

Со стороны фидера: КСВН не более 1,5 — обратно к передатчику уходит не больше 4 % мощности; сопротивление 50 Ом; мощность на вход до 300 Вт; разъём 1×7-16 DIN, вывод снизу.

Исполнение: размеры Ø60 × (3160 ± 5) мм, масса 4 кг, крепление Ø35–50 мм, ветер до 60 м/с, радом — стеклопластик, рабочая температура −40…+65 °C. По массе и площади антенны рассчитывают опору и кронштейн; кабель крепят к опоре хомутами, не оставляя его висеть на разъёме.

Конструктивные особенности

Всенаправленная антенна в радомеПо азимуту — 360°, усиление 11 дБи, по вертикали луч 6,5°; излучатели закрыты стеклопластиковым радомом от осадков и наледи.
КомпактностьГабариты Ø60 × (3160 ± 5) мм, масса 4 кг, крепление Ø35–50 мм.
Вертикальная поляризация1 порт, розетка 7/16 DIN.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 300 Вт на порт.
Всепогодное исполнениеРадом — стеклопластик, рабочая температура −40…+65 °C, ветер до 60 м/с.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот870–960 МГц
Коэффициент усиления, дБи11 ± 1
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость6,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ/
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт300 Вт

Механические характеристики

ПараметрЗначение
Разъёмырозетка 7/16 DIN (IEC 61169-4)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)Ø60 × (3160 ± 5) мм
Размеры упаковки3310 × 110 × 120 мм
Масса антенны4 кг
Максимальная скорость ветра60 м/с
Материал радомаСтеклопластик
Механический наклон/°
Рабочая температура−40…+65 °C
Крепление на трубуØ35–50 мм

Диаграммы направленности

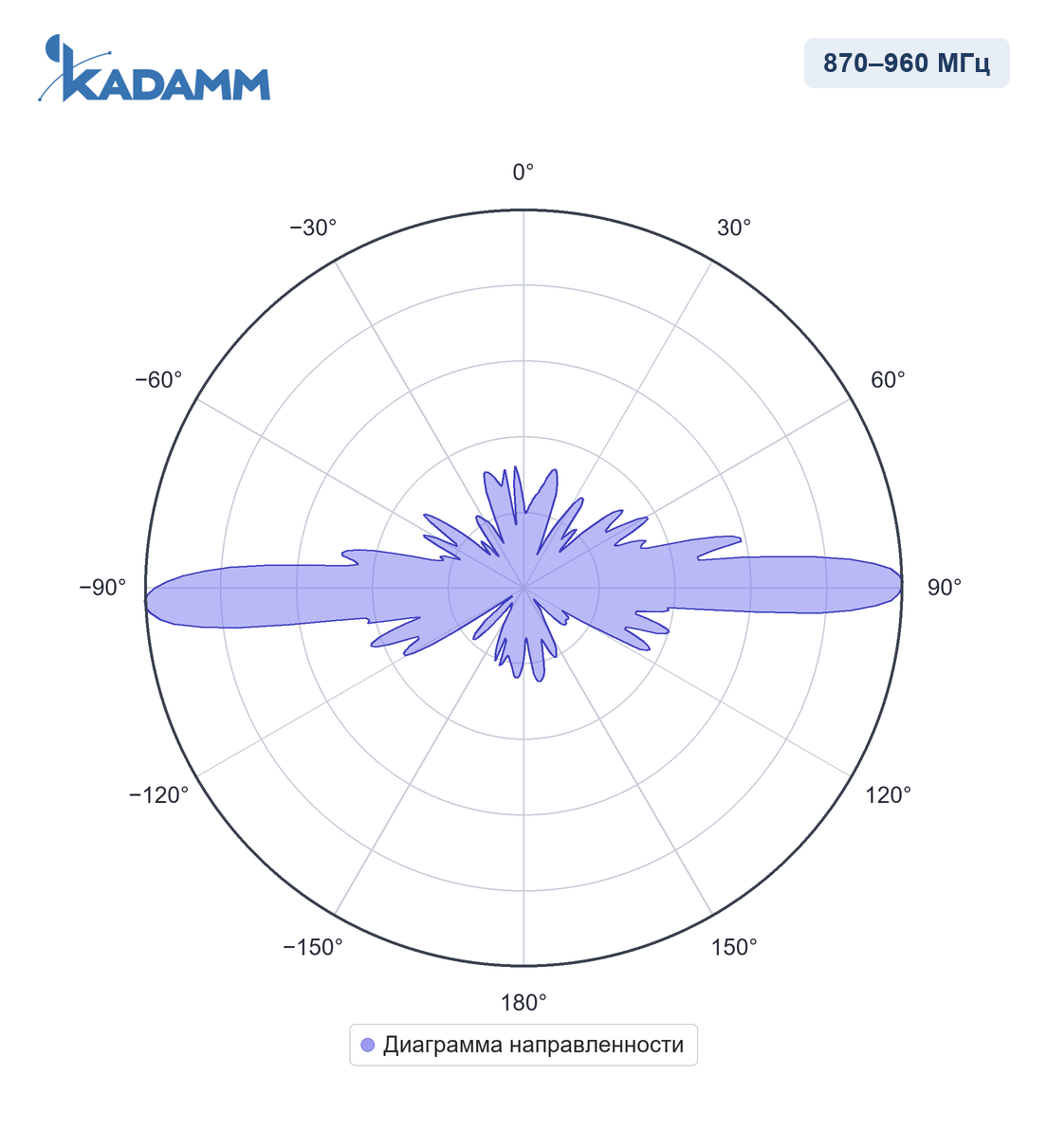

Диаграмма направленности KADAMM AC-87011, 870–960 МГц
870–960 МГц
вертикальная плоскость (E)

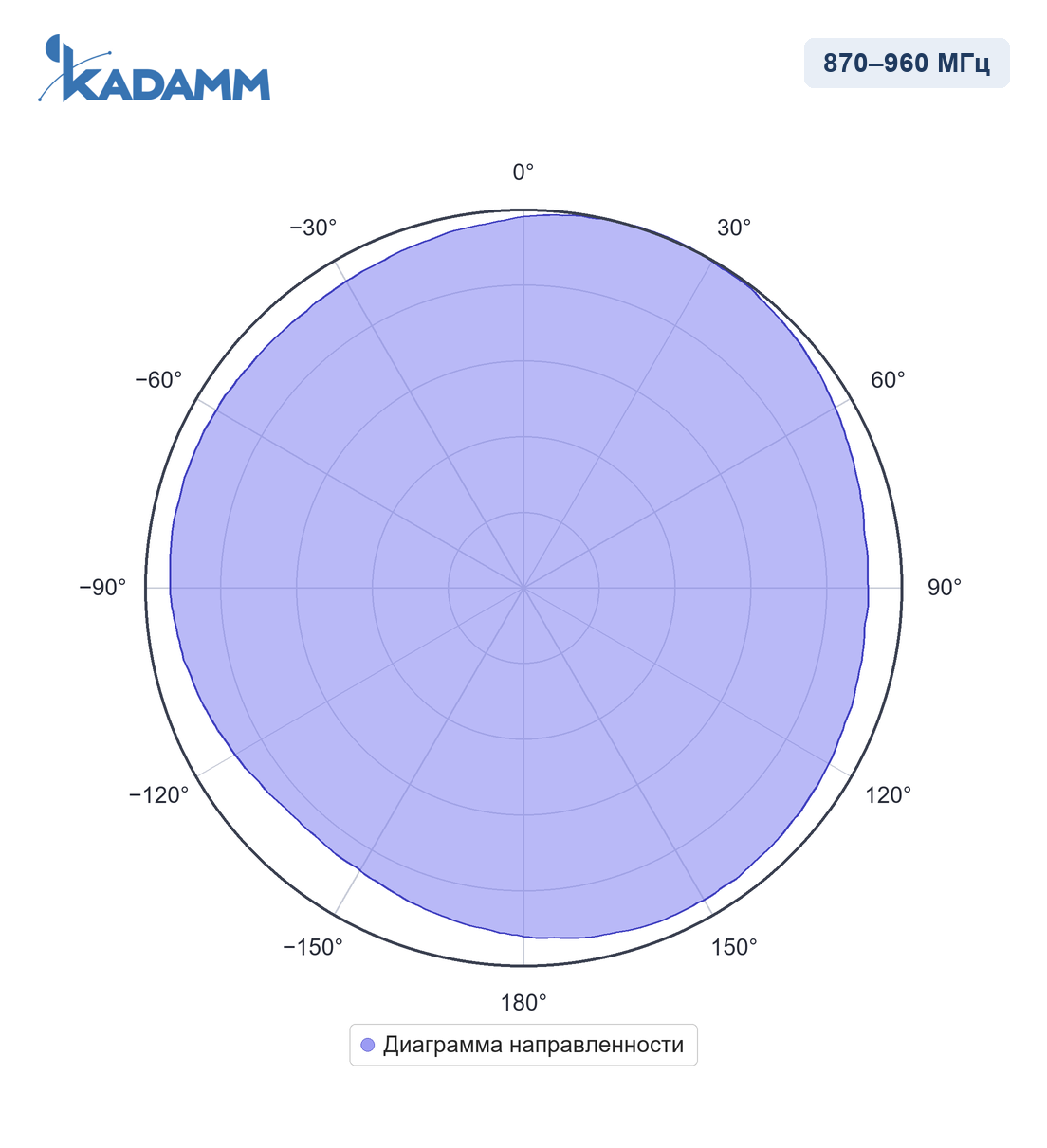

Диаграмма направленности KADAMM AC-87011, 870–960 МГц
870–960 МГц
горизонтальная плоскость (H)

Диаграммы направленности KADAMM AC-87011 в полосах 870–960 МГц — нормированные, в полярных координатах.

Поддерживаемые диапазоны 3GPP

ДиапазонЧастотыДуплексТехнологии
B8 / n8UL 880–915 / DL 925–960 МГцFDDGSM900, UMTS900, LTE 900

Указаны только те диапазоны 3GPP (TS 36.101, TS 38.101-1), чьи полосы UL и DL целиком попадают в полосы антенны.

Стандарты и протоколы

✓
IEC 61169-4 — присоединительные размеры разъёмов: розетка 7/16 DIN
✓
3GPP TS 36.101 / 38.101-1 — рабочие полосы перекрывают диапазоны B8/n8

Комплект поставки

Антенна KADAMM AC-87011, монтажный комплект на трубу Ø35–50 мм.

Где применяется

Где применяют KADAMM AC-87011: ISM/LoRa 915 МГц; сети GSM900, UMTS900, LTE 900 (диапазоны 3GPP B8/n8).

Типовые объекты — базовые станции и ретрансляторы радиосвязи, точки сбора телеметрии, шлюзы LoRa и ISM, стационарные модемы на мачтах; абоненты — носимые, автомобильные и стационарные устройства вокруг точки установки.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты сети — внутри 870–960 МГц.
Усиление11 ± 1 дБи: чем выше, тем дальше по горизонтали и тем уже вертикальный луч — сверьте с тем, где находятся абоненты.
Высота подвесаГлавный фактор дальности — высота: выигрыш от подъёма антенны больше, чем от прибавки мощности.
Разъём и кабельРазъём 1×7-16 DIN; сечение кабеля — по длине и частоте.
КреплениеКрепление Ø35–50 мм; масса 4 кг.

Сравнение с похожими антеннами KADAMM

ПараметрAC-87011AC-88003AC-88008AC-88009AC-89003AC-89005
ФотоKADAMM AC-87011KADAMM AC-88003KADAMM AC-88008KADAMM AC-88009KADAMM AC-89003KADAMM AC-89005
Диапазон частот870–960 МГц885–960 МГц885–960 МГц885–960 МГц890–960 МГц890–960 МГц
Поляризациявертикальнаявертикальнаявертикальнаявертикальнаявертикальнаявертикальная
Ширина ДН по уровню −3 дБ360°360°360°360°360°360°
Коэффициент усиления11 дБи3 дБи8 дБи9 дБи3 дБи5 дБи
Типвсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антенна
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Чем оно выше, тем дальше по горизонту уходит сигнал, но тем уже вертикальный луч (здесь 6,5°) и тем заметнее ослабление прямо под мачтой и на больших углах места. Для холмистой местности небольшой запас по вертикальному лучу важнее лишних децибел.

Для равнинной местности и дальних абонентов берут большее усиление, для площадки вокруг мачты, холмистого рельефа и высотной застройки — меньшее. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Дальность определяет прежде всего прямая видимость: радиогоризонт в километрах примерно равен 4,12, умноженному на сумму квадратных корней из высот двух антенн в метрах. Мачта 20 м и абонент на 1,5 м дают около 23 км, мачта 40 м — около 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

На практике расстояние меньше из-за рельефа, леса и застройки; энергетический расчёт ведут по мощности, усилениям антенн, потерям в фидере и чувствительности приёмника. Если дальности не хватает, выгоднее поднять антенну, чем увеличивать мощность передатчика.

Подходит при условии, что все частоты сети — и передачи, и приёма — находятся в полосе 870–960 МГц. Согласование в полосе нормировано полностью (КСВН не более 1,5), поэтому достаточно не прижимать каналы к самым краям диапазона. Отступ от краёв полосы оставляют и в расчёте на будущее расширение сети новыми каналами.

По частотам в полосу антенны попадают: ISM/LoRa 915 МГц; сети GSM900, UMTS900, LTE 900 (диапазоны 3GPP B8/n8).

Разъём антенны — 1×7-16 DIN; ответную часть кабельной сборки берут того же типа. Переходники в тракт лучше не включать: каждый вносит потери и добавляет ещё одно место, где со временем ухудшается контакт и растёт интермодуляция. Несовпадение разъёмов решают кабельной сборкой, у которой на концах стоят нужные типы.

Кабель подбирают по потерям: на высоких частотах и длинных трассах берут фидер большего сечения. Вне помещения разъёмы герметизируют, кабель крепят к опоре. Длину перемычки выбирают с небольшим запасом, чтобы кабель не тянул разъём при ветре или вибрации.

Данные для монтажа: крепление — Ø35–50 мм; масса — 4 кг; предельный ветер — 60 м/с. Прочность опоры проверяют с учётом массы и парусности всего, что на ней стоит; кабель ведут вдоль неё на хомутах — так разъём не испытывает рывков.

Антенну и опору заземляют, на вводе кабеля в здание ставят грозоразрядник. Разъёмы после монтажа герметизируют. По окончании монтажа измеряют КСВН линии и записывают результат в паспорт установки.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Под вашу задачу подберём модель антенны, крепление и кабельную сборку. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AC-87011, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-87011 могут уточняться без уведомления.
