Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и репитеров GSM/LTE 900 с вертикальной поляризацией: 885–960 МГц, 1 порт.
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08

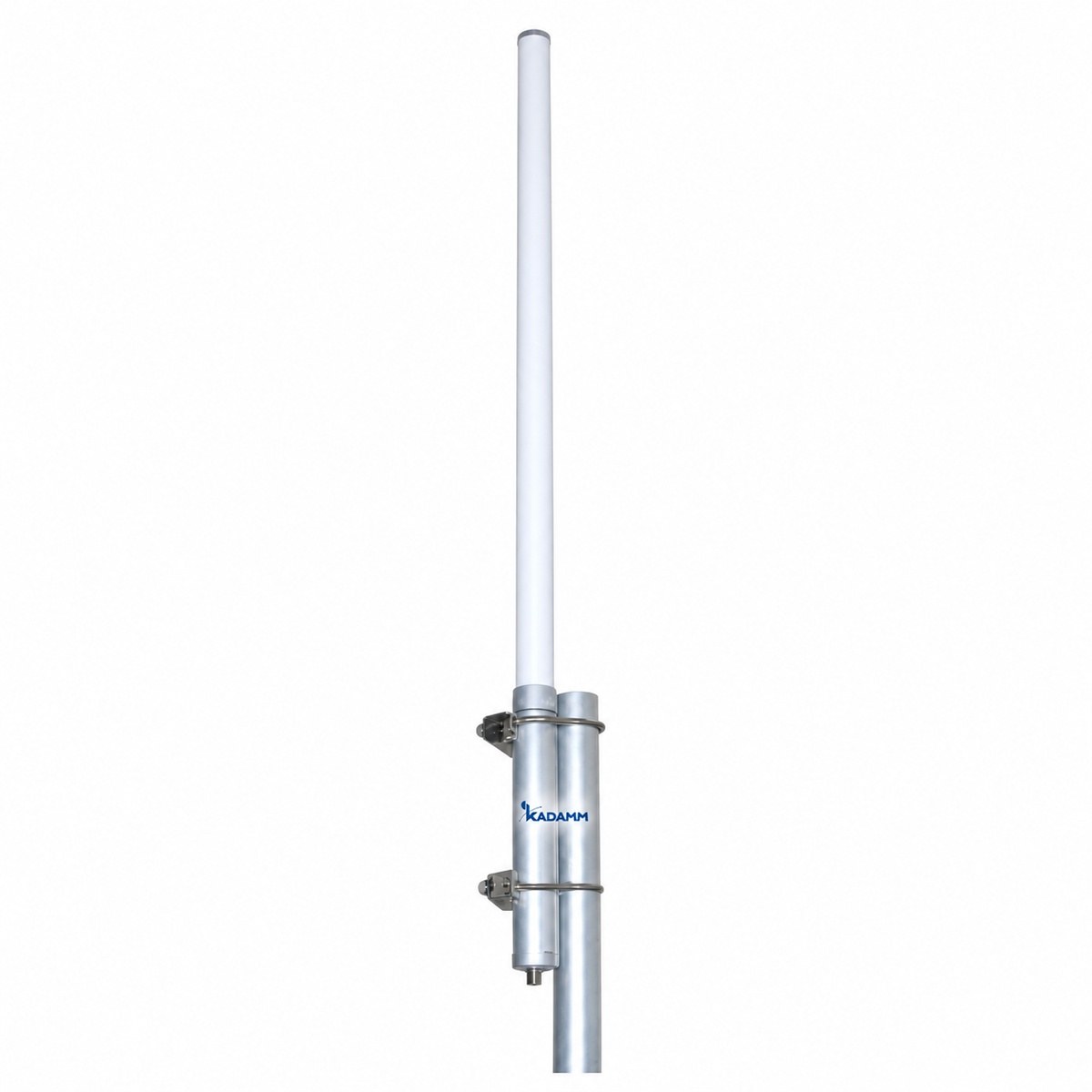

KADAMM AC-88009 — всенаправленная антенна для стационарной установки, полоса 885–960 МГц. Основные данные: усиление 9 дБи; вертикальный луч 13°; поляризация вертикальная; мощность до 100 Вт.
Для KADAMM AC-88009 опорные цифры — рабочий диапазон 885–960 МГц и разъём N. У KADAMM AC-88009 усиление 9 дБи и масса 1,2 кг, у KADAMM AC-88008 — 8 дБи и 3 кг.
По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 6,8 дБ, то есть мощность у горизонта примерно в 4,8 раза выше.
Обратная сторона высокого усиления — узкий вертикальный луч (13°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 263 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.
Подключение: КСВН не более 1,5, то есть к передатчику возвращается не больше 4 % мощности; волновое сопротивление 50 Ом; на вход — до 100 Вт; разъём 1×N.
Исполнение: размеры 1650 мм, масса 1,2 кг, крепление Ø40–50 мм, ветер до 60 м/с. Масса и площадь антенны нужны для расчёта опоры и кронштейна; кабель ведут вдоль опоры на хомутах, чтобы он не висел на разъёме.
Конструктивные особенности
Всенаправленная антенна в радомеКруговая диаграмма 360° в горизонтальной плоскости, усиление 9 дБи, ширина ДН в вертикальной плоскости 13°; стеклопластиковый радом защищает излучатели от осадков и обледенения.
КомпактностьДлина 1650 мм, вес 1,2 кг, под трубу Ø40–50 мм.
Вертикальная поляризация1 порт, розетка N.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.
Всепогодное исполнениеВетер до 60 м/с.
Технические характеристики
Электрические характеристики
Параметр
Значение
Диапазон частот
885–960 МГц
Коэффициент усиления, дБи
9
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость
13°
Поляризация
Вертикальная
КСВН
≤1,5
Входное сопротивление
50 Ом
Максимальная мощность на порт
100 Вт
Механические характеристики
Параметр
Значение
Разъёмы
розетка N (IEC 61169-16)
Высота
1650 мм
Масса антенны
1,2 кг
Максимальная скорость ветра
60 м/с
Крепление на трубу
Ø40–50 мм
Стандарты и протоколы
✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N
Комплект поставки
Антенна KADAMM AC-88009, монтажный комплект на трубу Ø40–50 мм.
Где применяется
Где применяют KADAMM AC-88009: ISM/LoRa 915 МГц.
Типовые объекты — базовые станции и ретрансляторы радиосвязи, точки сбора телеметрии, шлюзы LoRa и ISM, стационарные модемы на мачтах; абоненты — носимые, автомобильные и стационарные устройства вокруг точки установки.
Как подобрать под объект
Параметр выбора
Что учесть
Полоса
Все частоты сети — внутри 885–960 МГц.
Усиление
9 дБи: чем выше, тем дальше по горизонтали и тем уже вертикальный луч — сверьте с тем, где находятся абоненты.
Высота подвеса
Главный фактор дальности — высота: выигрыш от подъёма антенны больше, чем от прибавки мощности.
Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Чем оно выше, тем дальше по горизонту уходит сигнал, но тем уже вертикальный луч (здесь 13°) и тем заметнее ослабление прямо под мачтой и на больших углах места. На холмистом рельефе ширина вертикального луча полезнее лишних децибел усиления.
Равнина и дальние абоненты — повод взять усиление побольше; площадка у мачты, холмы и высотки — поменьше. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.
Главное для дальности — прямая видимость: радиогоризонт в километрах близок к 4,12, умноженному на сумму корней из высот обеих антенн в метрах. Мачта 20 м и абонент на 1,5 м дают около 23 км, мачта 40 м — около 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.
На практике расстояние меньше из-за рельефа, леса и застройки; энергетический расчёт ведут по мощности, усилениям антенн, потерям в фидере и чувствительности приёмника. Нехватку дальности дешевле решить подъёмом антенны, чем мощностью передатчика.
Подойдёт, когда каналы передачи и приёма находятся внутри 885–960 МГц. КСВН не более 1,5 гарантирован по всей полосе, так что каналы достаточно не ставить вплотную к её границам. Отступ от границ полосы пригодится и тогда, когда в сеть добавят каналы.
По частотам в полосу антенны попадают: ISM/LoRa 915 МГц. По списку частот видно и то, нужен ли фильтр от соседних мощных передатчиков на той же площадке.
Ответную часть кабеля подбирают под разъём антенны — 1×N. Без переходников тракт надёжнее: каждый переход вносит потери и становится местом, где со временем портится контакт и появляются продукты интермодуляции. Когда разъём радиостанции отличается, переход выполняют кабельной сборкой с нужными разъёмами на концах.
Сечение кабеля выбирают по длине и частоте: чем выше частота и длиннее снижение, тем толще нужен фидер. Вне помещения разъёмы герметизируют, кабель крепят к опоре. Перемычку делают с небольшим запасом по длине, чтобы при ветре или вибрации кабель не тянул разъём.
Данные для монтажа: крепление — Ø40–50 мм; масса — 1,2 кг; предельный ветер — 60 м/с. Опору рассчитывают на массу и ветровую нагрузку всего оборудования, включая антенну; кабель фиксируют хомутами по опоре, чтобы он не болтался и не нагружал разъём.
Антенну и опору заземляют, на вводе кабеля в здание ставят грозоразрядник. Разъёмы после монтажа герметизируют. После монтажа проверяют КСВН линии и фиксируют результат в паспорте установки.
Поставка и сервис
Поставка
Доставка по всей России
Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы
Документация
Техническое описание
Состав документации уточняйте у менеджера
Техподдержка
Консультация по подбору
Поможем выбрать модель, кабельную сборку и крепёж под конкретную задачу. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Артикул для заказа — KADAMM AC-88009, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-88009 могут уточняться без уведомления.
Купить KADAMM AC-88009
Доставка по всей России · sales@bbrc.ru · +7 (495) 109-02-08
Поставляем KADAMM AC-88009 — всенаправленная коллинеарная антенна 885–960 МГц, 9 дБи под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
