KADAMM AC-89005 — всенаправленная коллинеарная антенна 890–960 МГц, 5 дБи

KADAMM AC-89005 — всенаправленная антенна для стационарной установки, полоса 890–960 МГц. Основные данные: усиление 5 дБи; вертикальный луч 30°; поляризация вертикальная; мощность до 100 Вт.

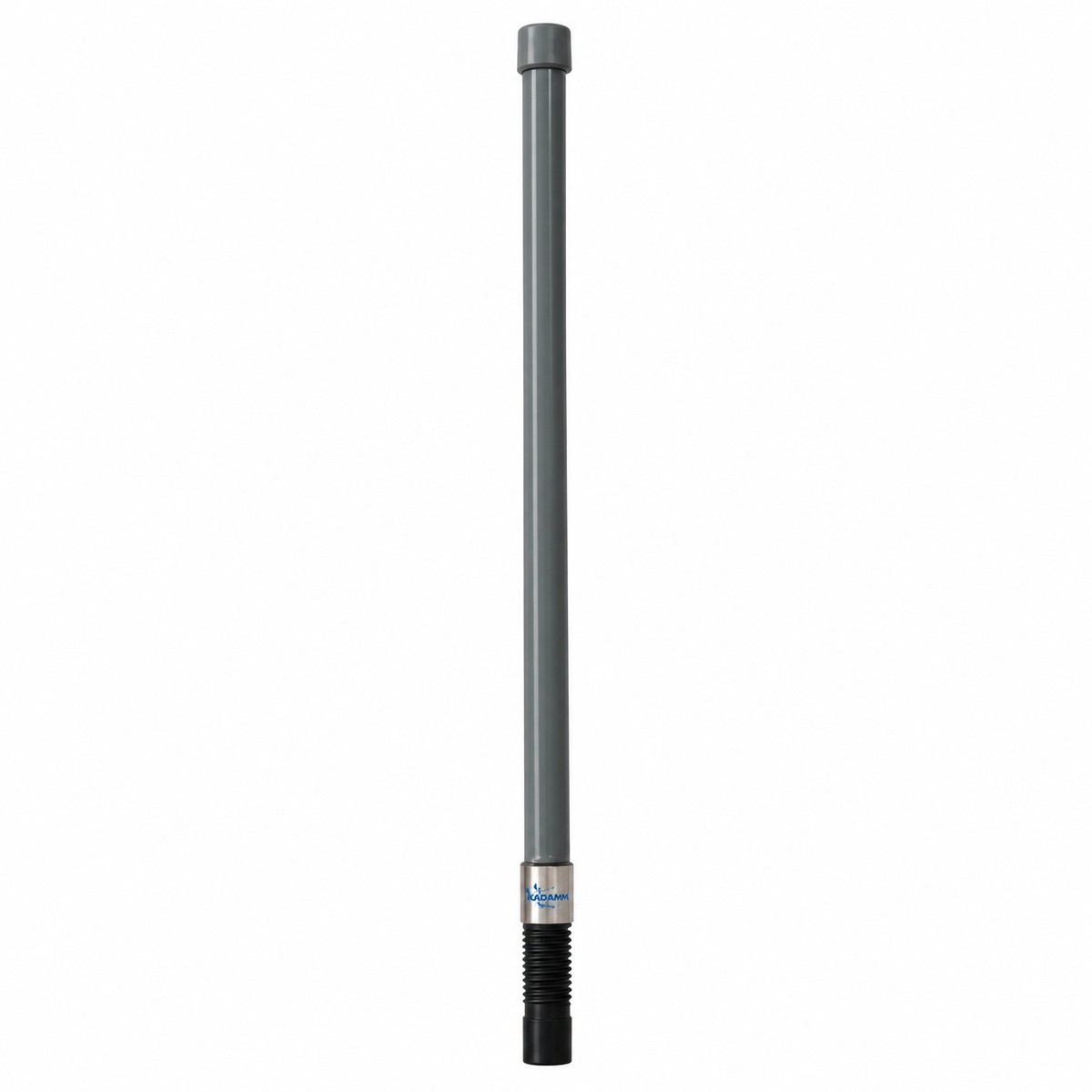

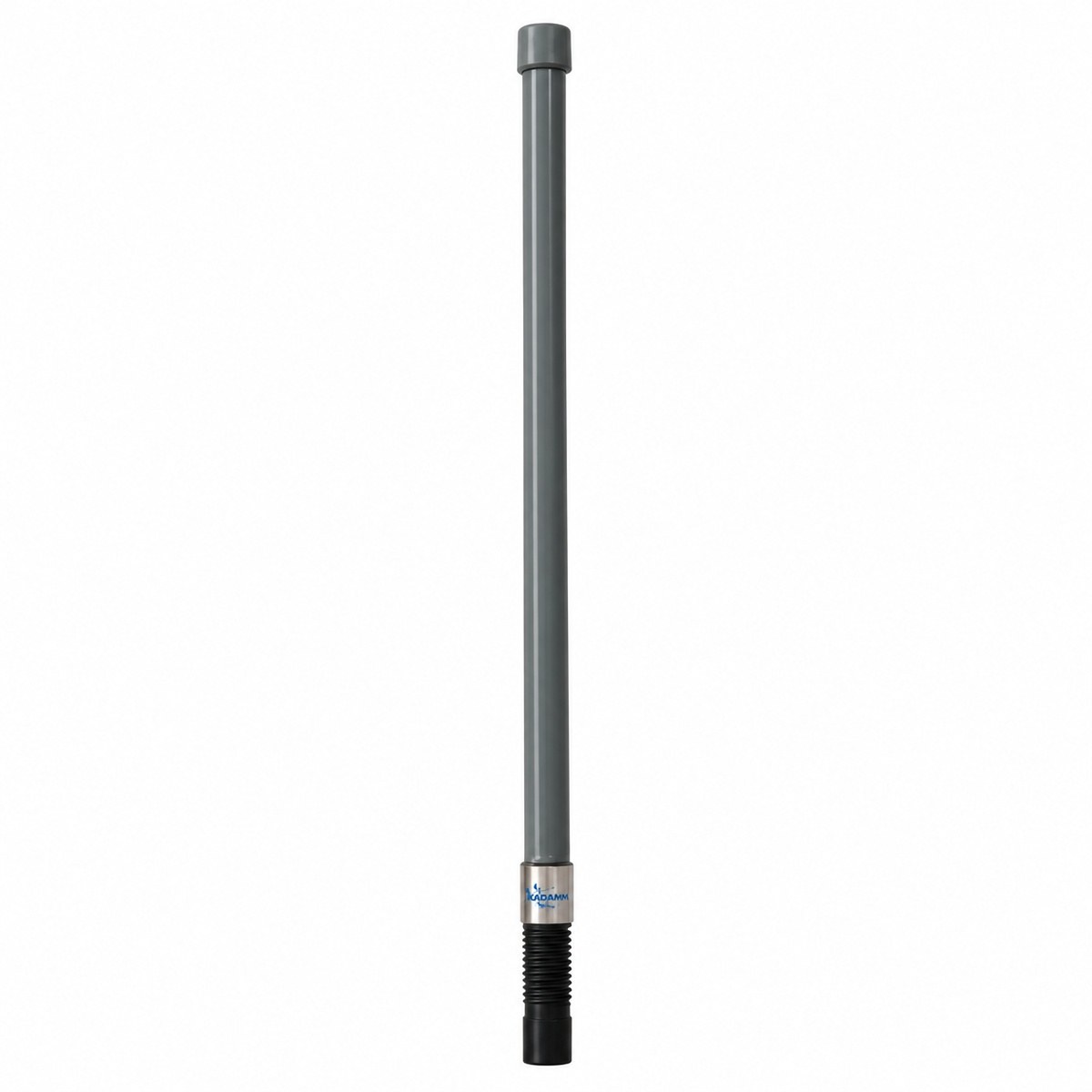

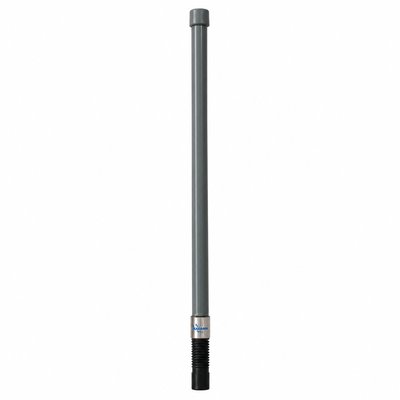

KADAMM AC-89005
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
890–960 МГц
Диапазон
5 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
1×N
Разъёмы
505 мм
Высота

Что это за серия

Главное в KADAMM AC-89005 — разъём типа N. Ближайшая модель в линейке — KADAMM AC-88008: у неё усиление 8 дБи и полоса 885–960 МГц, у KADAMM AC-89005 — 5 дБи и 890–960 МГц. Полоса KADAMM AC-89005 целиком лежит внутри полосы KADAMM AC-88008.

По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 2,9 дБ, то есть мощность у горизонта примерно в 1,9 раза выше.

Обратная сторона высокого усиления — узкий вертикальный луч (30°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 112 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.

Параметры входа: при КСВН не более 2,0 отражается не больше 11 % мощности; 50 Ом; допустимо до 100 Вт; разъём 1×N.

Исполнение: размеры 505 мм, масса 0,25 кг. Массу и площадь антенны используют при расчёте опоры и кронштейна; кабель прокладывают вдоль опоры на хомутах, чтобы он не висел на разъёме.

Конструктивные особенности

Всенаправленная антенна в радомеПо азимуту — 360°, усиление 5 дБи, по вертикали луч 30°; излучатели закрыты стеклопластиковым радомом от осадков и наледи.
КомпактностьГабариты 505 мм, масса 0,25 кг.
Вертикальная поляризация1 порт, вилка N.
Чистый трактКСВН не более 2,0.
Мощность и защитаДо 100 Вт на порт.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот890–960 МГц
Коэффициент усиления, дБи5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость30°
ПоляризацияВертикальная
КСВН≤2,0
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механические характеристики

ПараметрЗначение
Разъёмывилка N (IEC 61169-16)
Высота505 мм
Масса антенны0,25 кг

Диаграммы направленности

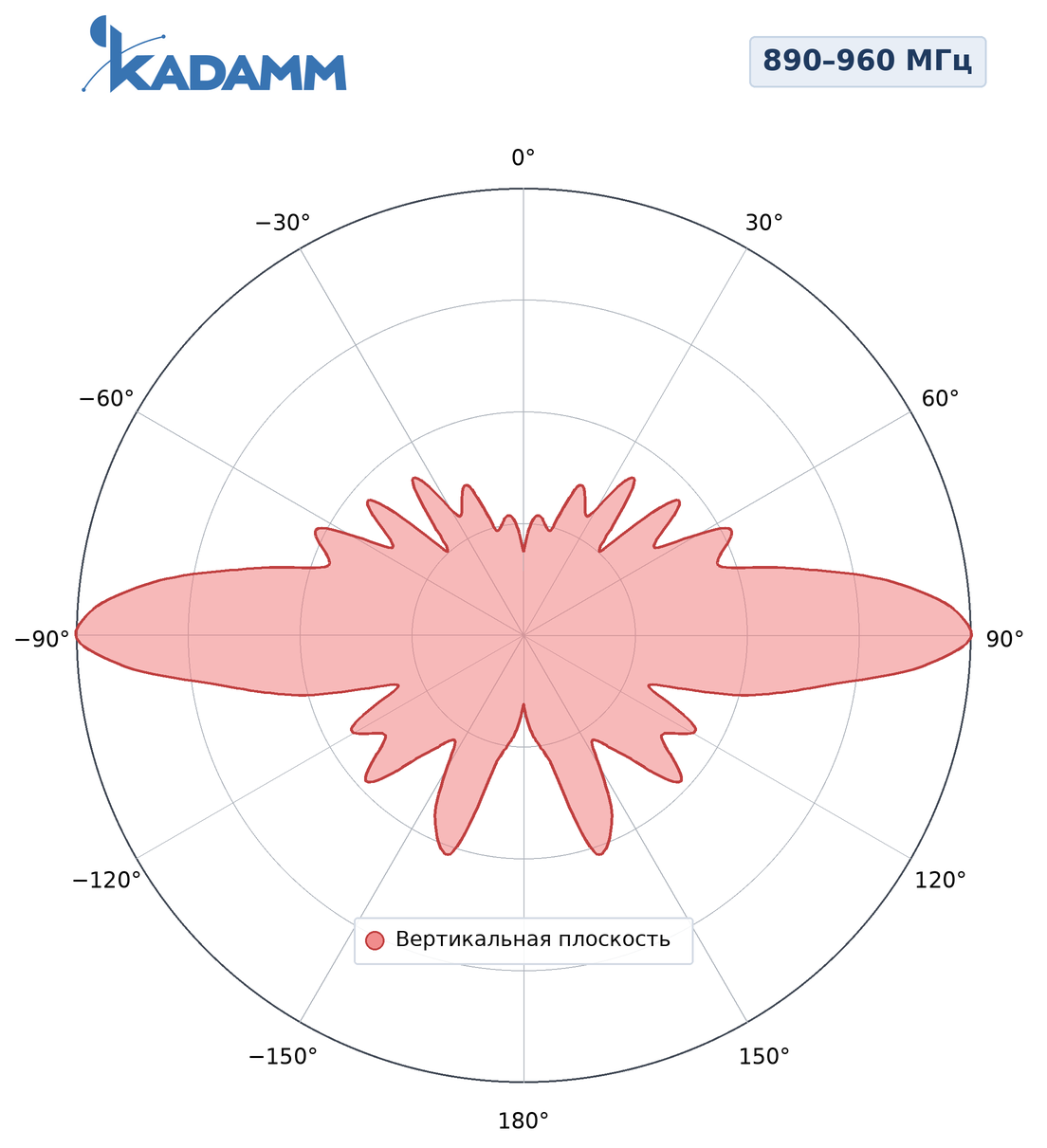

Диаграмма направленности KADAMM AC-89005, 890–960 МГц, вертикальная плоскость
890–960 МГц, вертикальная плоскость
вертикальная плоскость

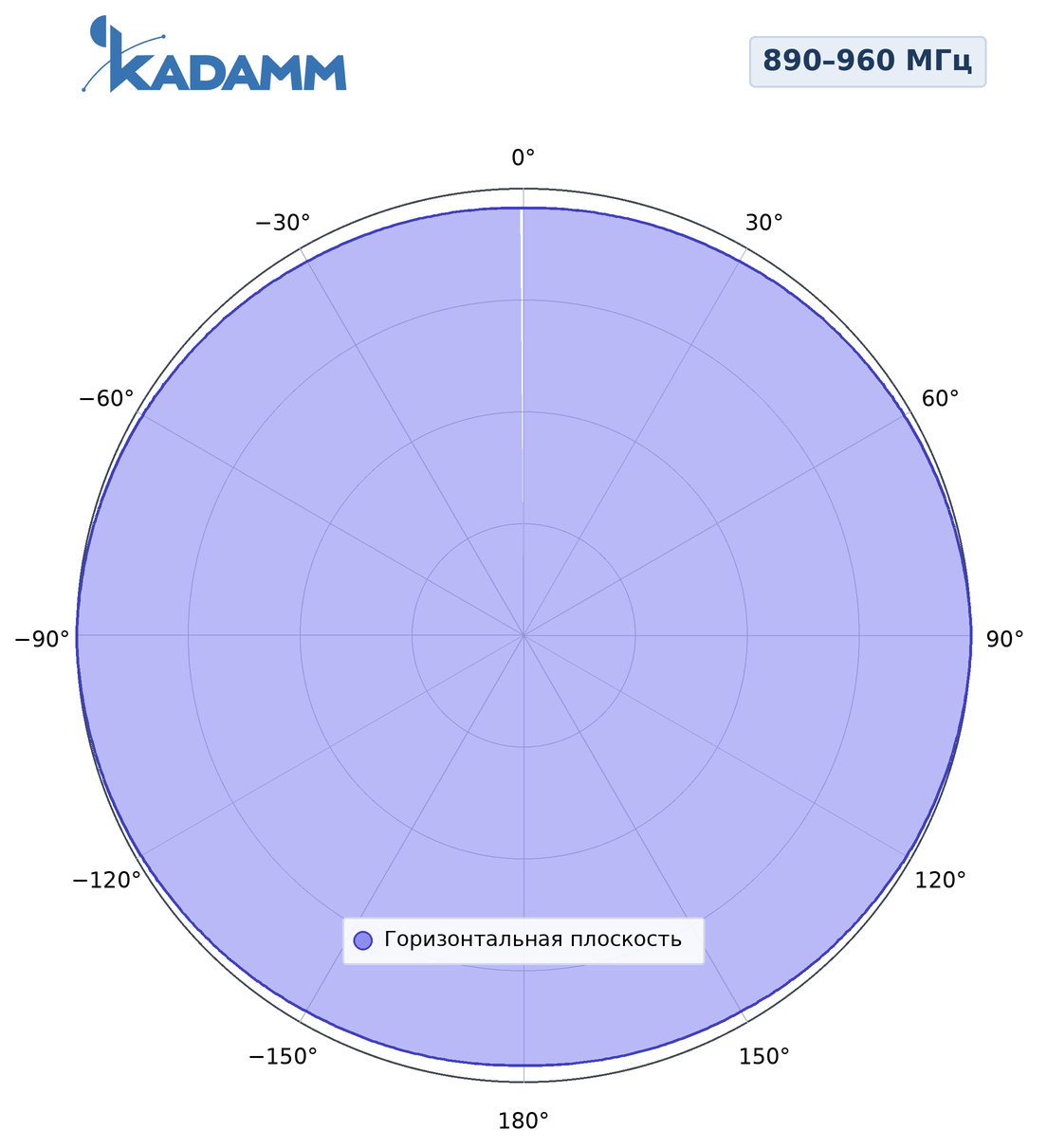

Диаграмма направленности KADAMM AC-89005, 890–960 МГц, горизонтальная плоскость
890–960 МГц, горизонтальная плоскость
горизонтальная плоскость

Диаграммы направленности KADAMM AC-89005 в полосах 890–960 МГц, вертикальная плоскость, 890–960 МГц, горизонтальная плоскость — нормированные, в полярных координатах.

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: вилка N

Комплект поставки

Антенна KADAMM AC-89005, монтажный комплект.

Где применяется

Где применяют KADAMM AC-89005: ISM/LoRa 915 МГц.

Обычно её ставят на базовых станциях и ретрансляторах радиосвязи, в точках сбора телеметрии, на шлюзах LoRa и ISM, на мачтах со стационарными модемами; работают с ней носимые, автомобильные и стационарные абоненты вокруг.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты сети — внутри 890–960 МГц.
Усиление5 дБи: чем выше, тем дальше по горизонтали и тем уже вертикальный луч — сверьте с тем, где находятся абоненты.
Высота подвесаГлавный фактор дальности — высота: выигрыш от подъёма антенны больше, чем от прибавки мощности.
Разъём и кабельРазъём 1×N; сечение кабеля — по длине и частоте.
КреплениеКрепление по месту; масса 0,25 кг.

Сравнение с похожими антеннами KADAMM

ПараметрAC-89005AC-89003AC-88009AC-88008AC-88003AC-90008

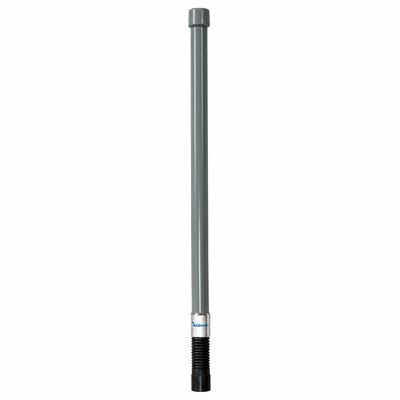

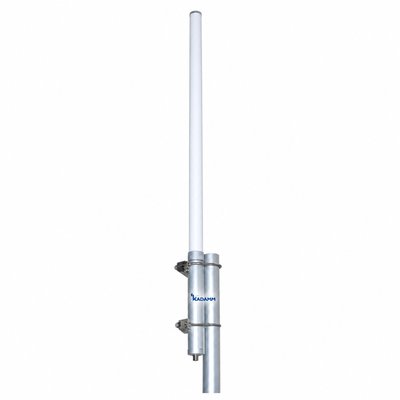

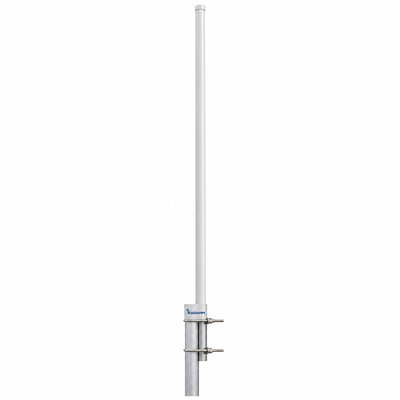

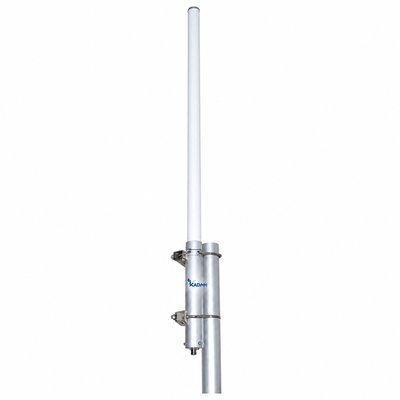

ФотоKADAMM AC-89005KADAMM AC-89003KADAMM AC-88009KADAMM AC-88008KADAMM AC-88003KADAMM AC-90008
Диапазон частот890–960 МГц890–960 МГц885–960 МГц885–960 МГц885–960 МГц900–928 МГц
Поляризациявертикальнаявертикальнаявертикальнаявертикальнаявертикальнаявертикальная
Ширина ДН по уровню −3 дБ360°360°360°360°360°360°
Коэффициент усиления5 дБи3 дБи9 дБи8 дБи3 дБи8 дБи
Типвсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антенна
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Больше усиление — дальше по горизонту, однако вертикальный луч (здесь 30°) становится уже, и вблизи опоры и на больших углах места уровень падает. На холмистом рельефе ширина вертикального луча полезнее лишних децибел усиления.

На равнине с удалёнными абонентами выгоднее большое усиление, а вокруг мачты, на холмах и среди высотных домов — малое. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Главное для дальности — прямая видимость: радиогоризонт в километрах близок к 4,12, умноженному на сумму корней из высот обеих антенн в метрах. Мачта 20 м и абонент на 1,5 м дают около 23 км, мачта 40 м — около 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

Рельеф, лес и застройка сокращают это расстояние, а энергетику линии считают по мощности, усилению антенн, потерям в кабеле и чувствительности приёмника. Если дальности не хватает, выгоднее поднять антенну, чем увеличивать мощность передатчика.

Подходит при условии, что все частоты сети — и передачи, и приёма — находятся в полосе 890–960 МГц. Внутри полосы согласование нормировано целиком (КСВН не более 2,0), поэтому важно только не прижимать каналы к самым краям диапазона. Отступ от границ полосы пригодится и тогда, когда в сеть добавят каналы.

По частотам в полосу антенны попадают: ISM/LoRa 915 МГц. Список частот заодно покажет, нужен ли фильтр от соседних мощных передатчиков на той же площадке.

Ответную часть кабеля подбирают под разъём антенны — 1×N. Переходники в тракте лучше не ставить: каждый добавляет потери и ещё одну точку, где со временем ухудшается контакт и растёт интермодуляция. Если разъём радиостанции другой, переход делают кабельной сборкой с нужными разъёмами на концах.

Сечение кабеля выбирают по длине и частоте: чем выше частота и длиннее снижение, тем толще нужен фидер. Снаружи соединения герметизируют, а кабель закрепляют на опоре. Перемычку берут чуть длиннее расстояния до разъёма — так ветер и вибрация не нагружают соединение.

Данные для монтажа: масса — 0,25 кг. Опору проверяют под массу антенны и ветровую нагрузку вместе со всем остальным оборудованием; кабель ведут по опоре на хомутах, чтобы он не раскачивался и не тянул разъём. Азимут и высоту установки не подбирают на месте: их берут из проекта, по которому считали покрытие.

Антенну заземляют вместе с опорой, а на вводе кабеля в здание устанавливают грозоразрядник. Разъёмы после монтажа герметизируют. По окончании монтажа измеряют КСВН линии и записывают результат в паспорт установки.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Под вашу задачу подберём модель антенны, крепление и кабельную сборку. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AC-89005, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-89005 могут уточняться без уведомления.

Купить KADAMM AC-89005

Доставка по всей России · sales@bbrc.ru · +7 (495) 109-02-08

Поставляем KADAMM AC-89005 — всенаправленная коллинеарная антенна 890–960 МГц, 5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
