Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и репитеров GSM/LTE 900 с вертикальной поляризацией: 885–960 МГц, 1 порт.
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08

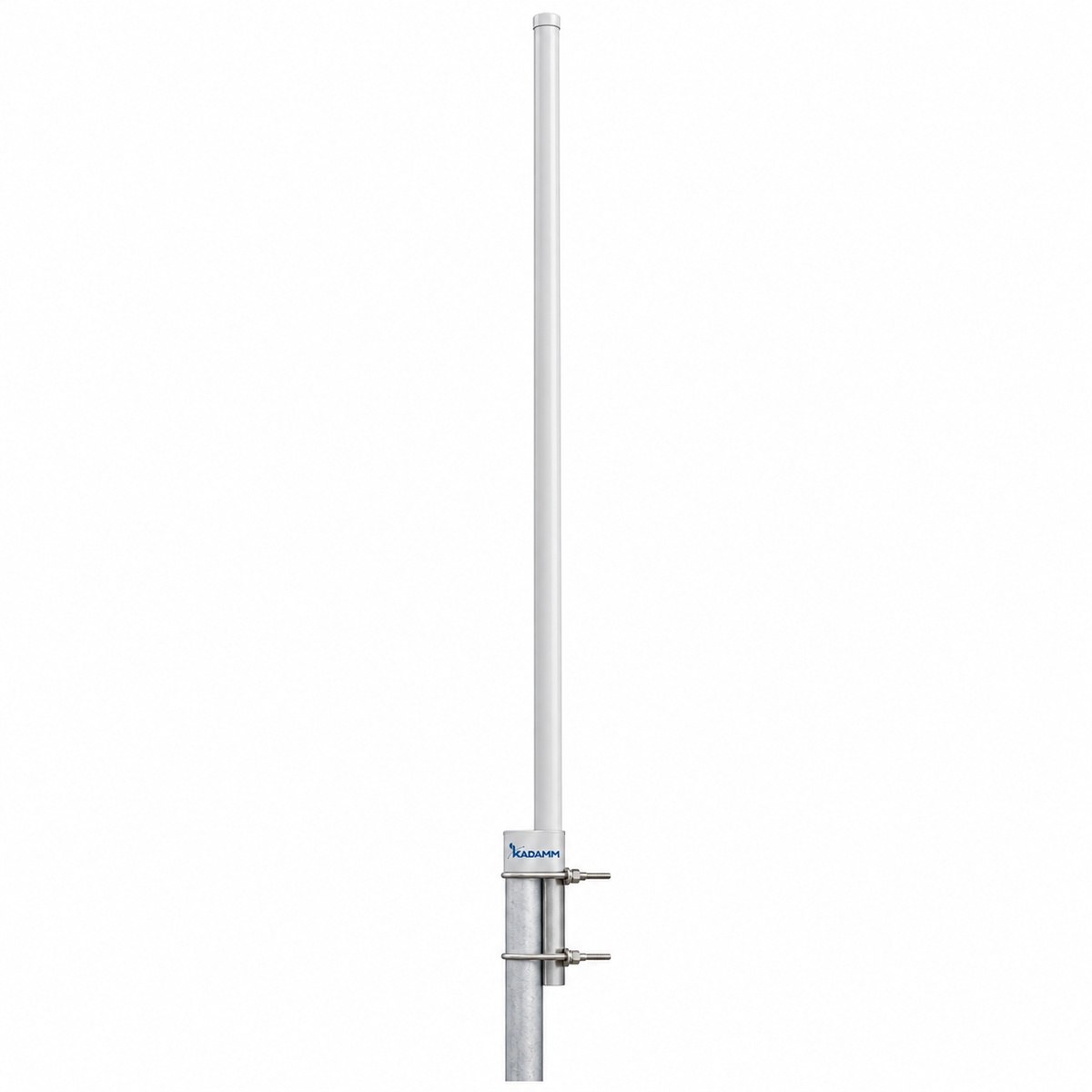

KADAMM AC-88008 — всенаправленная антенна для стационарной установки, полоса 885–960 МГц. Основные данные: усиление 8 дБи; вертикальный луч 17°; поляризация вертикальная; мощность до 100 Вт.
Для KADAMM AC-88008 опорные цифры — полоса 885–960 МГц и разъём N. Ближайшая модель в линейке — KADAMM AC-88009: у неё усиление 9 дБи и масса 1,2 кг, у KADAMM AC-88008 — 8 дБи и 3 кг.
По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 5,8 дБ, то есть мощность у горизонта примерно в 3,8 раза выше.
Обратная сторона высокого усиления — узкий вертикальный луч (17°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 201 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.
Параметры входа: при КСВН не более 1,50 отражается не больше 4 % мощности; 50 Ом; допустимо до 100 Вт; разъём 1×N.
Исполнение: размеры 2000 мм, масса 3 кг, крепление Ø40–50 мм. По массе и площади антенны рассчитывают опору и кронштейн; кабель крепят к опоре хомутами, не оставляя его висеть на разъёме.
Конструктивные особенности
Всенаправленная антенна в радомеКруговая диаграмма 360° в горизонтальной плоскости, усиление 8 дБи, ширина ДН в вертикальной плоскости 17°; стеклопластиковый радом защищает излучатели от осадков и обледенения.
КомпактностьГабариты 2000 мм, масса 3 кг, крепление Ø40–50 мм.
Вертикальная поляризация1 порт, розетка N.
Чистый трактКСВН не более 1,50.
Мощность и защитаДо 100 Вт на порт.
Технические характеристики
Электрические характеристики
Параметр
Значение
Диапазон частот
885–960 МГц
Коэффициент усиления, дБи
8
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость
17°
Поляризация
Вертикальная
КСВН
≤1,50
Входное сопротивление
50 Ом
Максимальная мощность на порт
100 Вт
Механические характеристики
Параметр
Значение
Разъёмы
розетка N (IEC 61169-16)
Высота
2000 мм
Масса антенны
3 кг
Крепление на трубу
Ø40–50 мм
Стандарты и протоколы
✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N
Комплект поставки
Антенна KADAMM AC-88008, монтажный комплект на трубу Ø40–50 мм.
Где применяется
Где применяют KADAMM AC-88008: ISM/LoRa 915 МГц.
Типовые объекты — базовые станции и ретрансляторы радиосвязи, точки сбора телеметрии, шлюзы LoRa и ISM, стационарные модемы на мачтах; абоненты — носимые, автомобильные и стационарные устройства вокруг точки установки.
Как подобрать под объект
Параметр выбора
Что учесть
Полоса
Все частоты сети — внутри 885–960 МГц.
Усиление
8 дБи; большее усиление даёт дальность ценой узкого вертикального луча — смотрите, где расположены абоненты.
Высота подвеса
Главный фактор дальности — высота: выигрыш от подъёма антенны больше, чем от прибавки мощности.
Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Чем оно выше, тем дальше по горизонту уходит сигнал, но тем уже вертикальный луч (здесь 17°) и тем заметнее ослабление прямо под мачтой и на больших углах места. Для холмистой местности небольшой запас по вертикальному лучу важнее лишних децибел.
Для равнинной местности и дальних абонентов берут большее усиление, для площадки вокруг мачты, холмистого рельефа и высотной застройки — меньшее. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.
Дальность определяет прежде всего прямая видимость: радиогоризонт в километрах примерно равен 4,12, умноженному на сумму квадратных корней из высот двух антенн в метрах. Мачта 20 м при абоненте на 1,5 м — примерно 23 км, мачта 40 м — примерно 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.
Холмы, лес и здания уменьшают эту цифру; энергетику линии рассчитывают по мощности передатчика, усилению антенн, потерям кабеля и чувствительности приёмника. Если дальности не хватает, выгоднее поднять антенну, чем увеличивать мощность передатчика.
Подходит при условии, что все частоты сети — и передачи, и приёма — находятся в полосе 885–960 МГц. Внутри полосы согласование нормировано целиком (КСВН не более 1,50), поэтому важно только не прижимать каналы к самым краям диапазона. Такой запас оставляет место для новых каналов при развитии сети.
По частотам в полосу антенны попадают: ISM/LoRa 915 МГц. Из перечня частот видно также, требуется ли защита фильтром от мощных передатчиков, соседствующих на площадке.
Ответную часть кабеля подбирают под разъём антенны — 1×N. Без переходников тракт надёжнее: каждый переход вносит потери и становится местом, где со временем портится контакт и появляются продукты интермодуляции. Если разъём радиостанции другой, переход делают кабельной сборкой с нужными разъёмами на концах.
Сечение кабеля выбирают по длине и частоте: чем выше частота и длиннее снижение, тем толще нужен фидер. На улице соединения герметизируют, кабель закрепляют на опоре. Длину перемычки выбирают с небольшим запасом, чтобы кабель не тянул разъём при ветре или вибрации.
Для монтажа: труба Ø40–50 мм, масса антенны 3 кг. Опору проверяют на массу антенны и ветровую нагрузку вместе с остальным оборудованием на ней; кабель крепят хомутами вдоль опоры, чтобы он не раскачивался и не тянул разъём. Азимут и высоту установки не подбирают на месте: их берут из проекта, по которому считали покрытие.
Опору с антенной заземляют, а там, где кабель входит в здание, ставят грозоразрядник. Разъёмы после монтажа герметизируют. После монтажа проверяют КСВН линии и фиксируют результат в паспорте установки.
