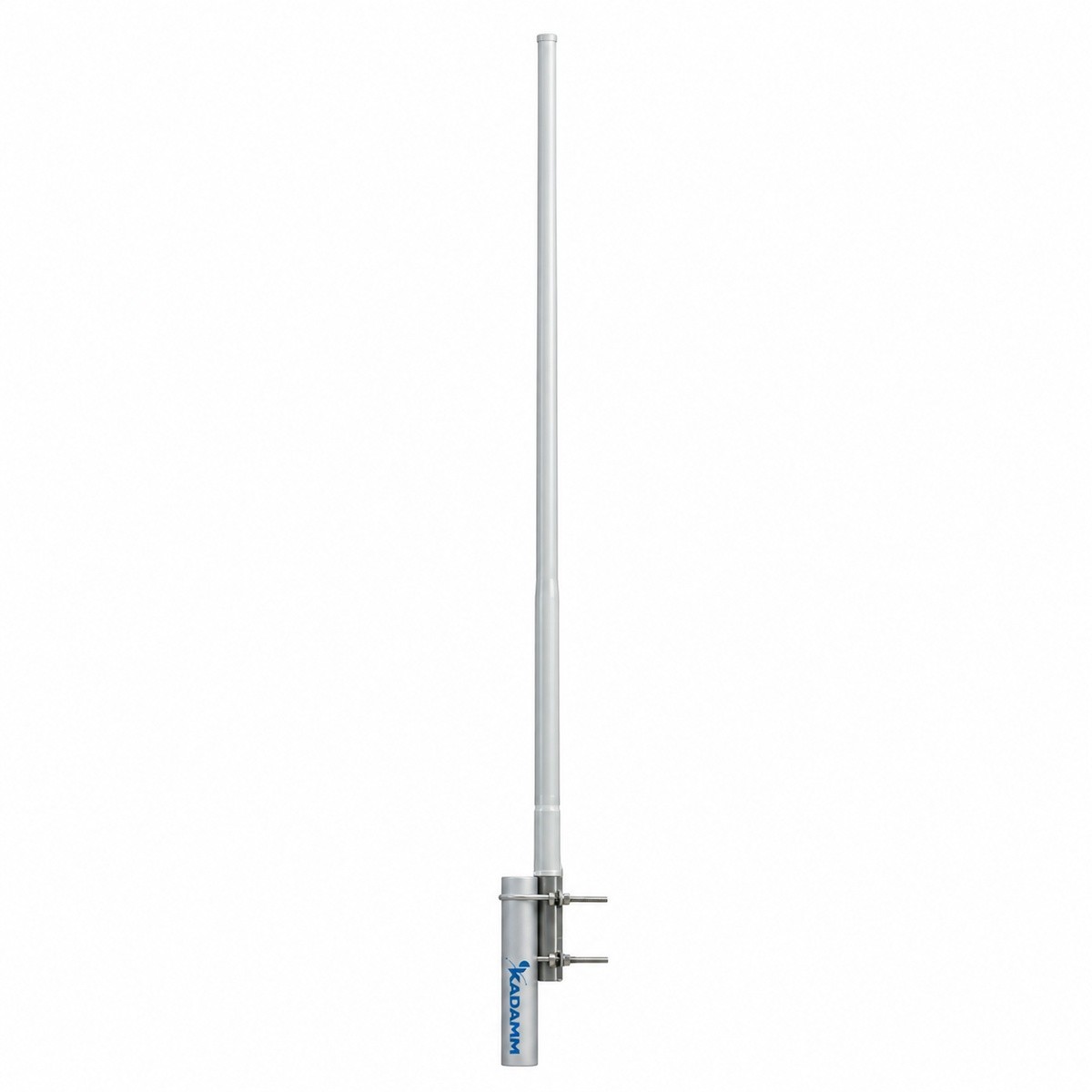

Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и репитеров ДМВ-диапазона и LTE 600 с вертикальной поляризацией: 580–690 МГц, 1 порт.
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08

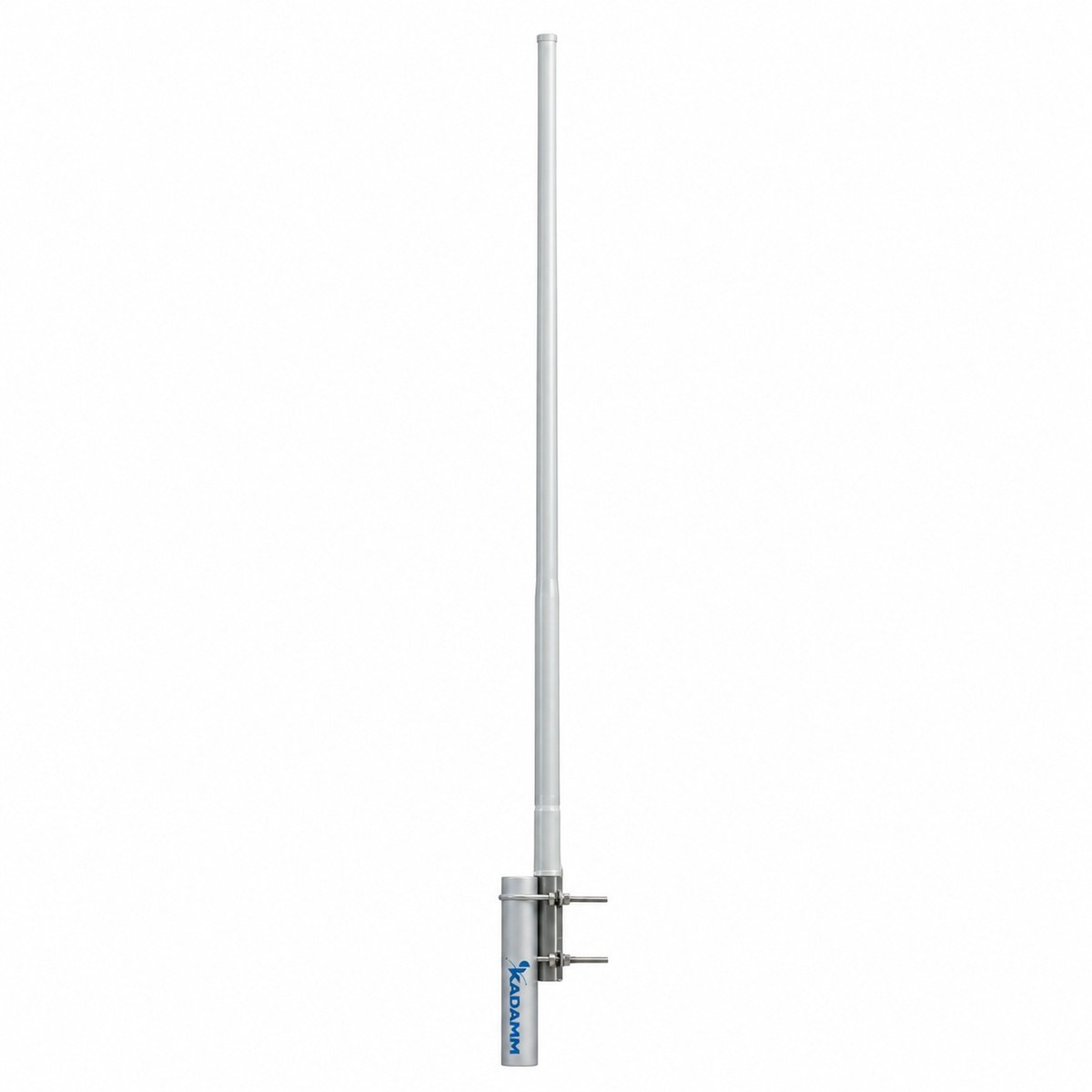

KADAMM AC-58008 — всенаправленная антенна для стационарной установки, полоса 580–690 МГц. Основные данные: усиление 7,8 дБи; вертикальный луч 17°; поляризация вертикальная; мощность до 100 Вт.
Для KADAMM AC-58008 опорные цифры — рабочий диапазон 580–690 МГц и разъём N. У KADAMM AC-58008 усиление 7,8 дБи, у KADAMM AC-59012 — 12 дБи.
По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 5,7 дБ, то есть мощность у горизонта примерно в 3,7 раза выше.
Обратная сторона высокого усиления — узкий вертикальный луч (17°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 201 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.
Со стороны фидера: КСВН не более 1,5 — обратно к передатчику уходит не больше 4 % мощности; сопротивление 50 Ом; мощность на вход до 100 Вт; разъём 1×N.
Конструкция: длина 1800 мм, масса 2 кг, крепление на трубу Ø40–50 мм. Массу и площадь антенны используют при расчёте опоры и кронштейна; кабель прокладывают вдоль опоры на хомутах, чтобы он не висел на разъёме.
Конструктивные особенности
Всенаправленная антенна в радомеПо азимуту — 360°, усиление 7,8 дБи, по вертикали луч 17°; излучатели закрыты стеклопластиковым радомом от осадков и наледи.
КомпактностьДлина 1800 мм, вес 2 кг, под трубу Ø40–50 мм.
Вертикальная поляризация1 порт, розетка N или по заказу.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.
Технические характеристики
Электрические характеристики
Параметр
Значение
Диапазон частот
580–690 МГц
Коэффициент усиления, дБи
7,8
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость
17°
Поляризация
Вертикальная
КСВН
≤1,5
Входное сопротивление
50 Ом
Максимальная мощность на порт
100 Вт
Механические характеристики
Параметр
Значение
Разъёмы
розетка N или по заказу (IEC 61169-16)
Высота
1800 мм
Масса антенны
2 кг
Крепление на трубу
Ø40–50 мм
Стандарты и протоколы
✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N или по заказу
Комплект поставки
Антенна KADAMM AC-58008, монтажный комплект на трубу Ø40–50 мм.
Где применяется
Где применяют KADAMM AC-58008: радиосети и системы связи, работающие в полосе 580–690 МГц.
Обычно её ставят на базовых станциях и ретрансляторах радиосвязи, в точках сбора телеметрии, на мачтах со стационарными модемами; работают с ней носимые, автомобильные и стационарные абоненты вокруг.
Как подобрать под объект
Параметр выбора
Что учесть
Полоса
Все частоты сети — внутри 580–690 МГц.
Усиление
7,8 дБи: чем выше, тем дальше по горизонтали и тем уже вертикальный луч — сверьте с тем, где находятся абоненты.
Высота подвеса
Главный фактор дальности — высота: выигрыш от подъёма антенны больше, чем от прибавки мощности.
Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Чем оно выше, тем дальше по горизонту уходит сигнал, но тем уже вертикальный луч (здесь 17°) и тем заметнее ослабление прямо под мачтой и на больших углах места. На холмистом рельефе ширина вертикального луча полезнее лишних децибел усиления.
Для равнинной местности и дальних абонентов берут большее усиление, для площадки вокруг мачты, холмистого рельефа и высотной застройки — меньшее. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.
Предел дальности задаёт радиогоризонт: в километрах он около 4,12, умноженного на сумму квадратных корней из высот антенн, выраженных в метрах. Мачта 20 м при абоненте на 1,5 м — примерно 23 км, мачта 40 м — примерно 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.
Холмы, лес и здания уменьшают эту цифру; энергетику линии рассчитывают по мощности передатчика, усилению антенн, потерям кабеля и чувствительности приёмника. Если дальности не хватает, выгоднее поднять антенну, чем увеличивать мощность передатчика.
Подходит при условии, что все частоты сети — и передачи, и приёма — находятся в полосе 580–690 МГц. Внутри полосы согласование нормировано целиком (КСВН не более 1,5), поэтому важно только не прижимать каналы к самым краям диапазона. Отступ от краёв полосы оставляют и в расчёте на будущее расширение сети новыми каналами.
Из перечня частот видно также, требуется ли защита фильтром от мощных передатчиков, соседствующих на площадке.
Разъём антенны — 1×N; ответную часть кабельной сборки берут того же типа. Без переходников тракт надёжнее: каждый переход вносит потери и становится местом, где со временем портится контакт и появляются продукты интермодуляции. Когда разъём радиостанции отличается, переход выполняют кабельной сборкой с нужными разъёмами на концах.
Сечение кабеля выбирают по длине и частоте: чем выше частота и длиннее снижение, тем толще нужен фидер. Снаружи соединения герметизируют, а кабель закрепляют на опоре. Небольшой запас длины перемычки снимает с разъёма нагрузку от ветра и вибрации.
Для монтажа: труба Ø40–50 мм, масса антенны 2 кг. Опору рассчитывают на массу и ветровую нагрузку всего оборудования, включая антенну; кабель фиксируют хомутами по опоре, чтобы он не болтался и не нагружал разъём. Высоту подвеса и азимут берут из проекта, а не по месту — от них зависит зона покрытия.
Антенну заземляют вместе с опорой, а на вводе кабеля в здание устанавливают грозоразрядник. Разъёмы после монтажа герметизируют. Смонтированную линию проверяют по КСВН, а результат вносят в паспорт установки.
Поставка и сервис
Поставка
Доставка по всей России
Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы
Документация
Техническое описание
Состав документации уточняйте у менеджера
Техподдержка
Консультация по подбору
Под вашу задачу подберём модель антенны, крепление и кабельную сборку. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Артикул для заказа — KADAMM AC-58008, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-58008 могут уточняться без уведомления.
