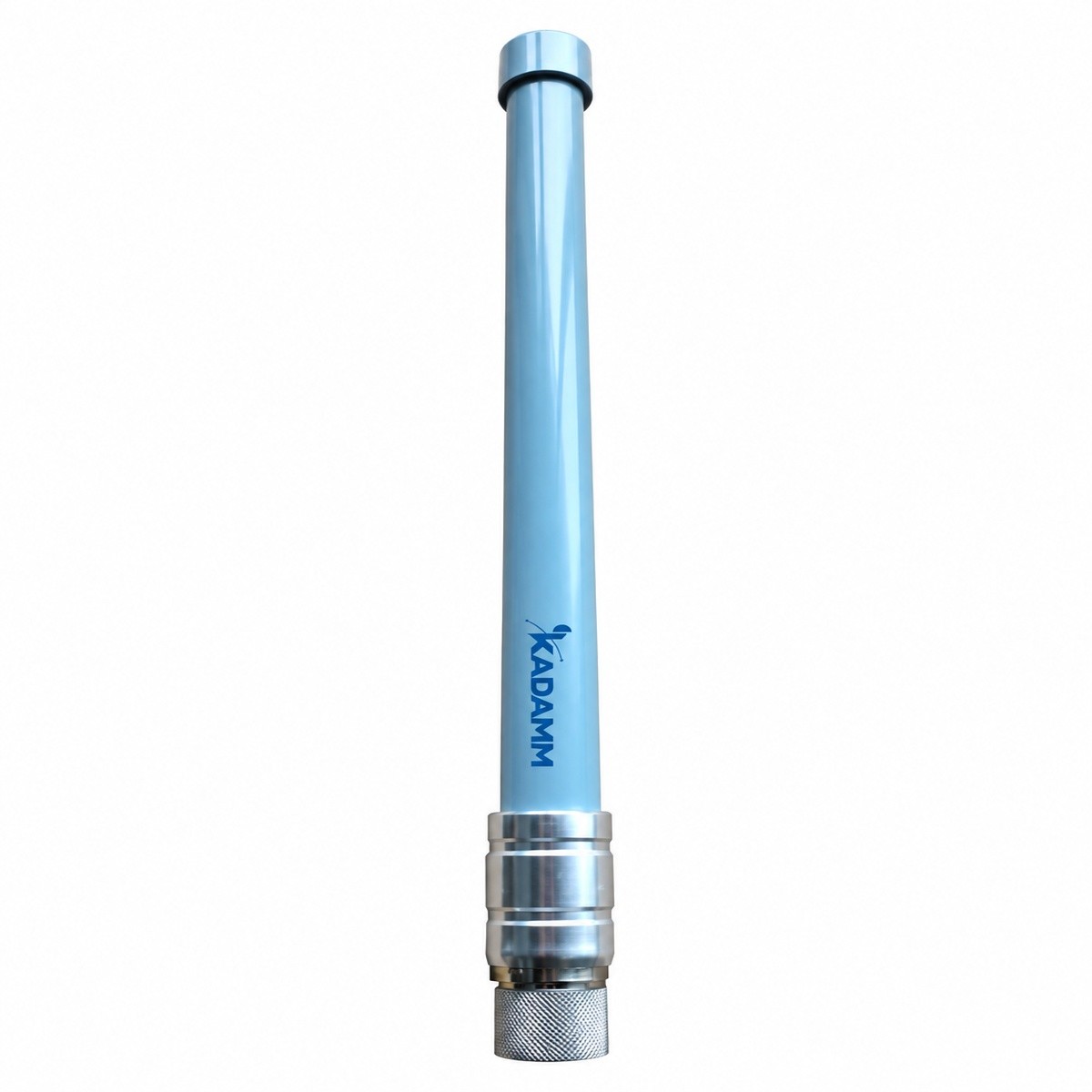

KADAMM AC-58003 — всенаправленная коллинеарная антенна 580–700 МГц, 3 дБи

KADAMM AC-58003 — всенаправленная антенна для стационарной установки, полоса 580–700 МГц. Основные данные: усиление 3 дБи; поляризация вертикальная; мощность до 200 Вт.

KADAMM AC-58003
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
580–700 МГц
Диапазон
3 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
N
Разъёмы

Что это за серия

В карточке 2 исполнения; их параметры — в таблице «Исполнения».

Коротко о KADAMM AC-58003: разъём типа N. Ближайшая модель в линейке — KADAMM AC-58008: у неё усиление 7,8 дБи и полоса 580–690 МГц, у KADAMM AC-58003 — 3 дБи и 580–700 МГц. Полоса KADAMM AC-58008 целиком входит в полосу KADAMM AC-58003.

По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 0,9 дБ, то есть мощность у горизонта примерно в 1,2 раза выше.

Радом стеклопластиковый: такая оболочка жёстче пластика, не разрушается от ультрафиолета и лучше держит ветер и наледь, поэтому подходит для постоянной установки на мачтах и крышах.

Со стороны фидера: КСВН не более 2, ≤1,8 при 620–680 — обратно к передатчику уходит не больше 11 % мощности; сопротивление 50 Ом; мощность на вход до 200 Вт; разъём N, вывод снизу.

Исполнение: масса 0,194–0,35 кг, ветер до 55 м/с, радом — стеклопластик, рабочая температура −40…+70 °C. По массе и площади антенны рассчитывают опору и кронштейн; кабель крепят к опоре хомутами, не оставляя его висеть на разъёме.

Конструктивные особенности

Всенаправленная антенна в радомеКруговая диаграмма 360° в горизонтальной плоскости, усиление 3 дБи, ширина ДН в вертикальной плоскости 65°; стеклопластиковый радом защищает излучатели от осадков и обледенения.
КомпактностьГабариты Ø24 × (425 ± 5) мм, масса 0,194–0,35 кг.
Вертикальная поляризация1 порт, по исполнению (см. таблицу «Исполнения»).
Чистый трактКСВН не более 2, 1,8 при 620–680.
Мощность и защитаДо 200 Вт на порт.
Всепогодное исполнениеРадом — стеклопластик, рабочая температура −40…+70 °C, ветер до 55 м/с.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частотпо исполнению (см. таблицу «Исполнения»)
Коэффициент усиления, дБипо исполнению (см. таблицу «Исполнения»)
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскостьпо исполнению (см. таблицу «Исполнения»)
ПоляризацияВертикальная
КСВН≤2, ≤1,8 при 620–680
Входное сопротивление50 Ом
Максимальная мощность на порт200 Вт

Механические характеристики

ПараметрЗначение
Разъёмыпо исполнению (см. таблицу «Исполнения»)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)по исполнению (см. таблицу «Исполнения»)
Масса антенны0,194–0,35 кг
Максимальная скорость ветра55 м/с
Материал радомаСтеклопластик
Рабочая температура−40…+70 °C

Артикулы серии: исполнения

АртикулДиапазон частот, МГцУсиление, дБиШирина ДН (В)РазъёмДлина / габариты, ммМасса, кг
KADAMM AC-58003580–7003±165±25°вилка NØ24×(425±5)0,194
KADAMM AC-58003-2580–690350°вилка N или по заказу6000,35

Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.

Диаграммы направленности

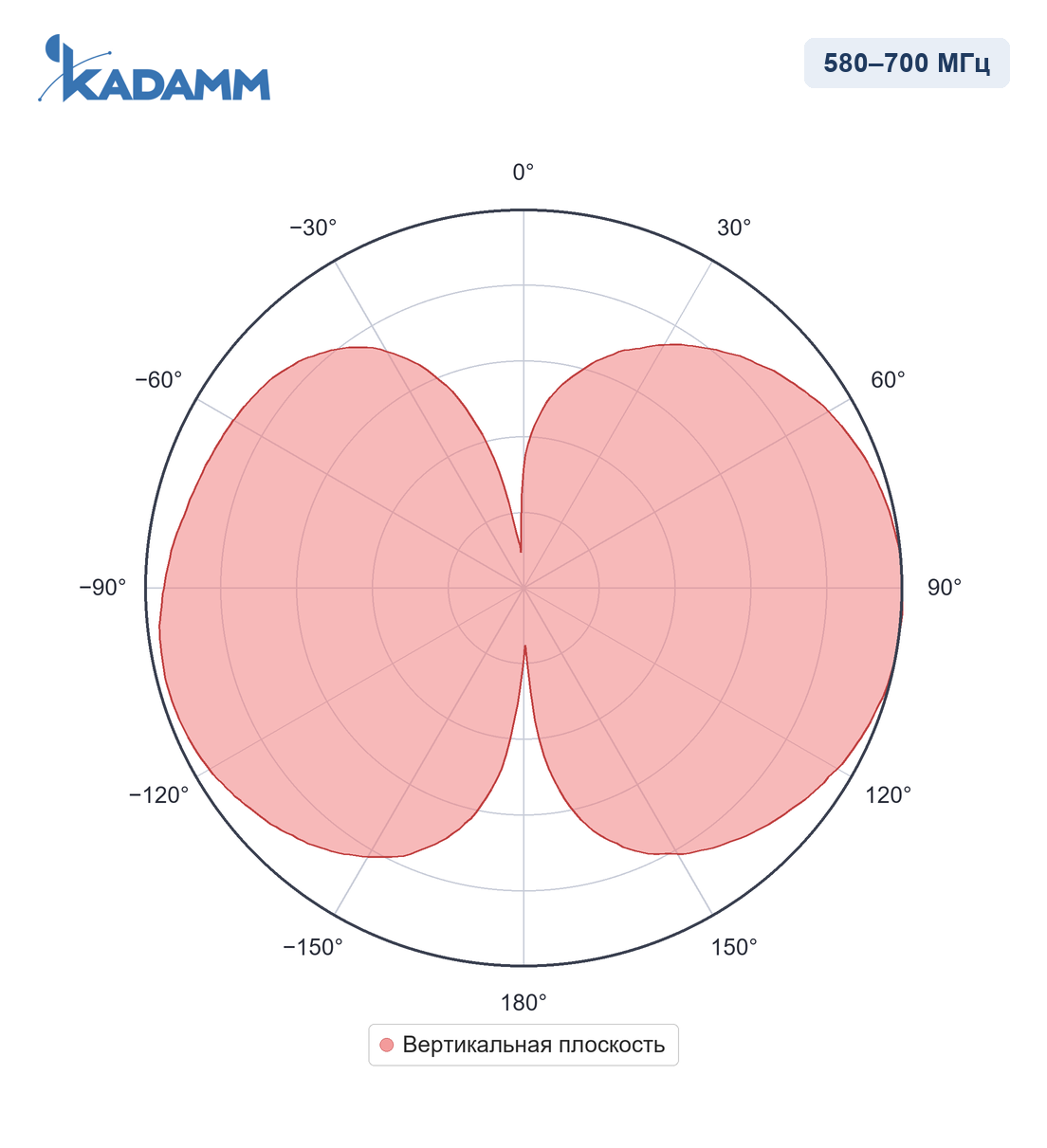

Диаграмма направленности KADAMM AC-58003, 580–700 МГц, вертикальная плоскость
580–700 МГц, вертикальная плоскость
вертикальная плоскость

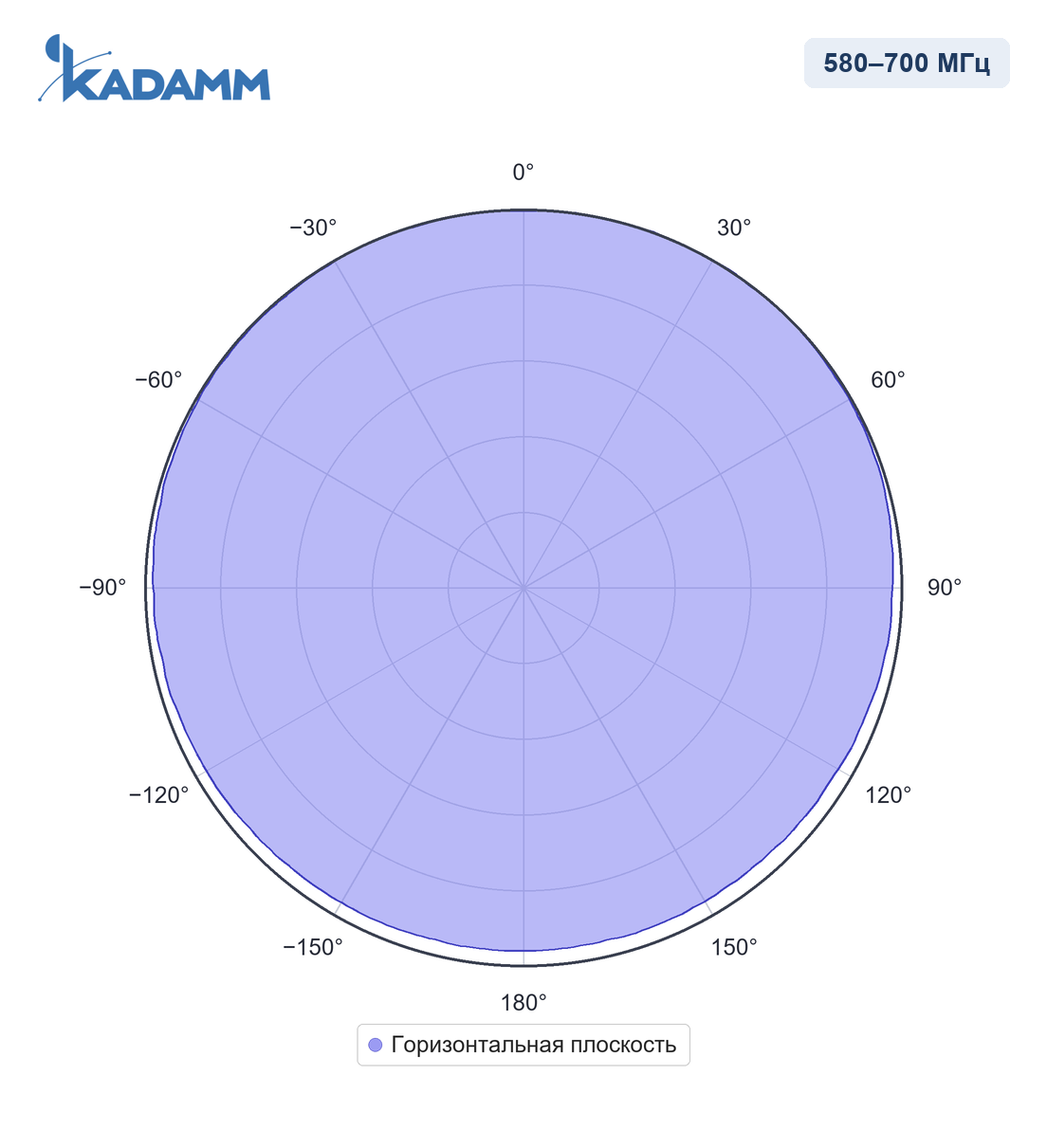

Диаграмма направленности KADAMM AC-58003, 580–700 МГц, горизонтальная плоскость
580–700 МГц, горизонтальная плоскость
горизонтальная плоскость

Диаграммы направленности KADAMM AC-58003 в полосах 580–700 МГц, вертикальная плоскость, 580–700 МГц, горизонтальная плоскость — нормированные, в полярных координатах.

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: по исполнению (см. таблицу «Исполнения»)

Комплект поставки

Антенна KADAMM AC-58003, монтажный комплект.

Где применяется

Где применяют KADAMM AC-58003: радиосети и системы связи, работающие в полосе 580–700 МГц.

Места установки — ретрансляторы и базовые станции радиосвязи, узлы телеметрии, стационарные модемы на мачтах; абоненты вокруг — носимые, автомобильные и стационарные.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты сети — внутри 580–700 МГц.
Усиление3 дБи; большее усиление даёт дальность ценой узкого вертикального луча — смотрите, где расположены абоненты.
Высота подвесаГлавный фактор дальности — высота: выигрыш от подъёма антенны больше, чем от прибавки мощности.
Разъём и кабельРазъём N; сечение кабеля — по длине и частоте.
КреплениеКрепление по месту; масса 0,194–0,35 кг.

Сравнение с похожими антеннами KADAMM

ПараметрAC-58003AC-58008AC-59012AC-61007AC-61010AH-61015
ФотоKADAMM AC-58003KADAMM AC-58008KADAMM AC-59012KADAMM AC-61007KADAMM AC-61010KADAMM AH-61015
Диапазон частот580–700 МГц580–690 МГц590–700 МГц617–960 / 1710–2700 МГц617–2700 МГц617–960 / 1400–2700 / 3300–6000 МГц
Поляризациявертикальнаявертикальнаявертикальнаявертикальнаявертикальнаявертикальная
Ширина ДН по уровню −3 дБ360°360°360°360°360°360°
Коэффициент усиления3 дБи7,8 дБи12 дБи7 дБи10 дБи3 дБи
Типвсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннаантенна 4G/5G для роутера и модема
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Чем оно выше, тем дальше по горизонту уходит сигнал, но тем уже вертикальный луч и тем заметнее ослабление прямо под мачтой и на больших углах места. Для холмистой местности небольшой запас по вертикальному лучу важнее лишних децибел.

Равнина и дальние абоненты — повод взять усиление побольше; площадка у мачты, холмы и высотки — поменьше. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Предел дальности задаёт радиогоризонт: в километрах он около 4,12, умноженного на сумму квадратных корней из высот антенн, выраженных в метрах. Мачта 20 м и абонент на 1,5 м дают около 23 км, мачта 40 м — около 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

На практике расстояние меньше из-за рельефа, леса и застройки; энергетический расчёт ведут по мощности, усилениям антенн, потерям в фидере и чувствительности приёмника. Нехватку дальности дешевле решить подъёмом антенны, чем мощностью передатчика.

Подходит при условии, что все частоты сети — и передачи, и приёма — находятся в полосе 580–700 МГц. Внутри полосы согласование нормировано целиком (КСВН не более 2, ≤1,8 при 620–680), поэтому важно только не прижимать каналы к самым краям диапазона. Такой запас оставляет место для новых каналов при развитии сети.

Из перечня частот видно также, требуется ли защита фильтром от мощных передатчиков, соседствующих на площадке.

Разъём антенны — N; ответную часть кабельной сборки берут того же типа. Переходники в тракте лучше не ставить: каждый добавляет потери и ещё одну точку, где со временем ухудшается контакт и растёт интермодуляция. Несовпадение разъёмов решают кабельной сборкой, у которой на концах стоят нужные типы.

Сечение фидера зависит от длины и частоты: с ростом частоты и длины снижения нужен более толстый кабель. Вне помещения разъёмы герметизируют, кабель крепят к опоре. Небольшой запас длины перемычки снимает с разъёма нагрузку от ветра и вибрации.

Данные для монтажа: масса — 0,194–0,35 кг; предельный ветер — 55 м/с. Опору проверяют под массу антенны и ветровую нагрузку вместе со всем остальным оборудованием; кабель ведут по опоре на хомутах, чтобы он не раскачивался и не тянул разъём. Высоту подвеса и азимут берут из проекта, а не по месту — от них зависит зона покрытия.

Обязательны заземление антенны и опоры и грозоразрядник на вводе кабеля в здание. Разъёмы после монтажа герметизируют. После монтажа проверяют КСВН линии и фиксируют результат в паспорте установки.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Подберём модель, крепление и кабельную сборку под вашу задачу. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AC-58003, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-58003 могут уточняться без уведомления.
