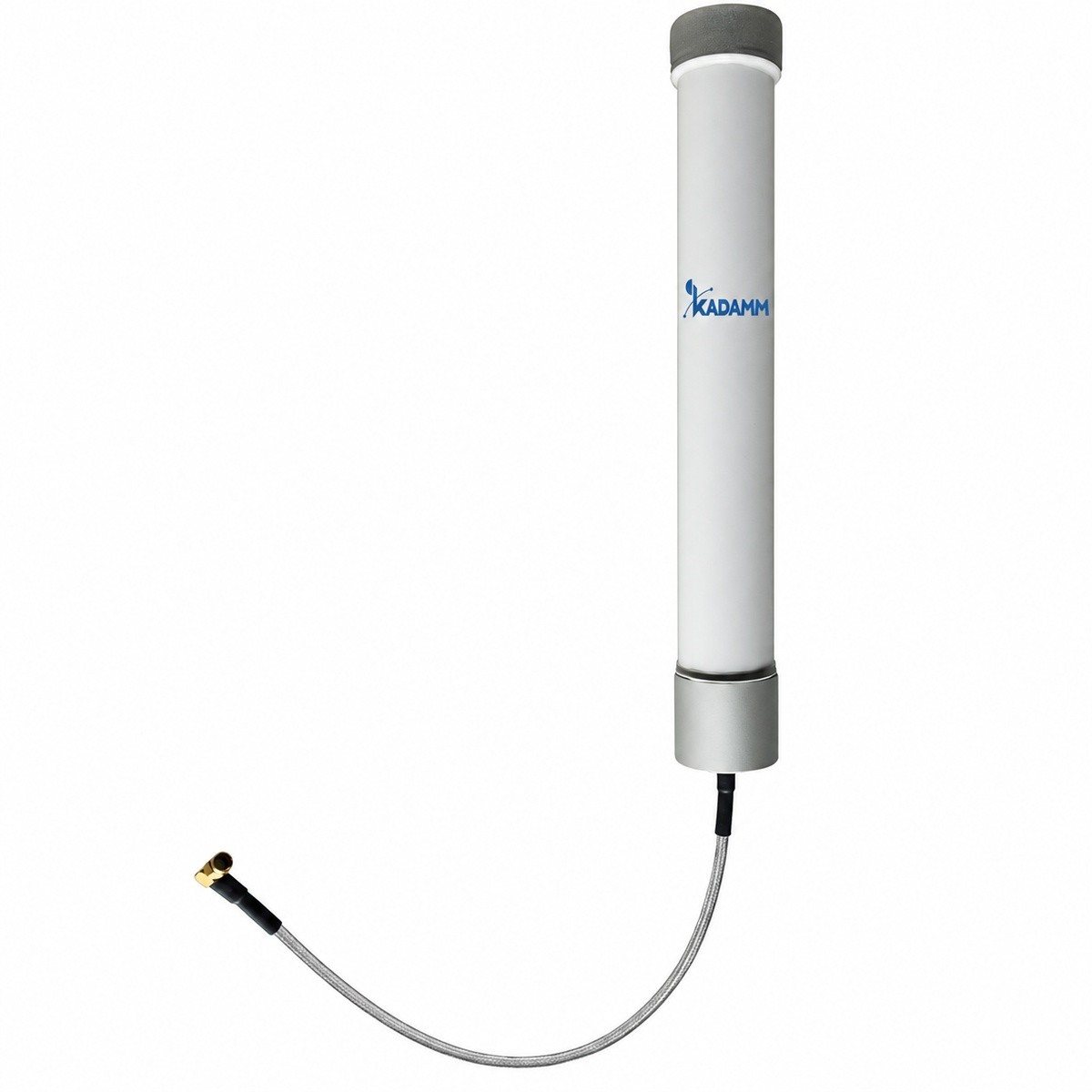

Сверхширокополосная всенаправленная антенна с вертикальной поляризацией: 20–2700 / 3300–6000 МГц, 1 порт.
Антенна КАДАММ AOU-20/6000-5 — сверхширокополосная всенаправленная антенна с вертикальной поляризацией: рабочими полосами 20–2700 и 3300–6000 МГц, 1 портом. Рабочие полосы перекрывают LTE-450, LTE 850, LTE 900, LTE 2100, LTE TDD 2600, 5G NR 3,5 ГГц (диапазоны 3GPP B31, B5, B3, B7, B41, n78).
Коэффициент усиления 5 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 68°. Габариты Ø38 × (335 ± 5) мм, масса 0,4 кг. КСВН не более 3,6.

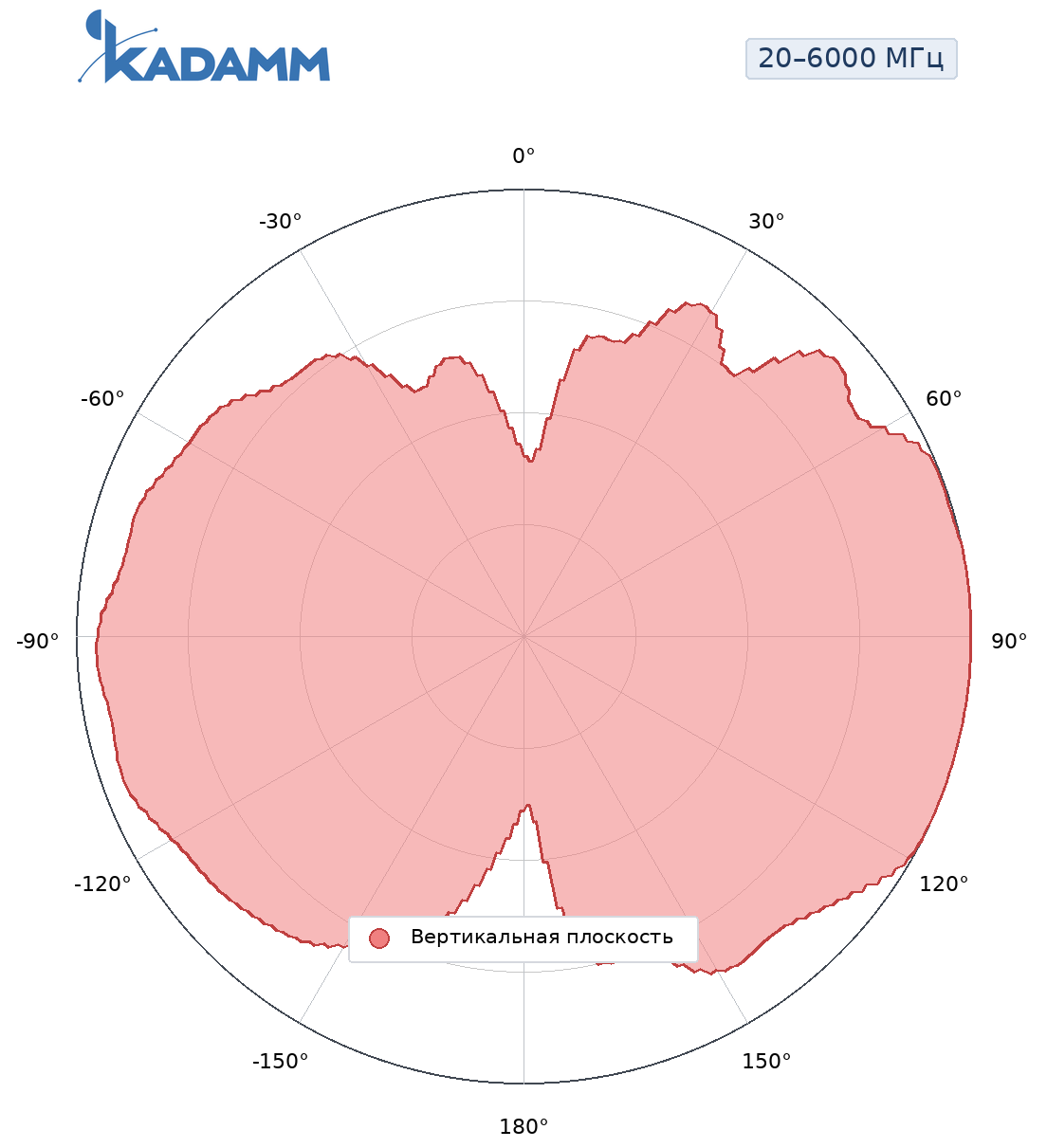

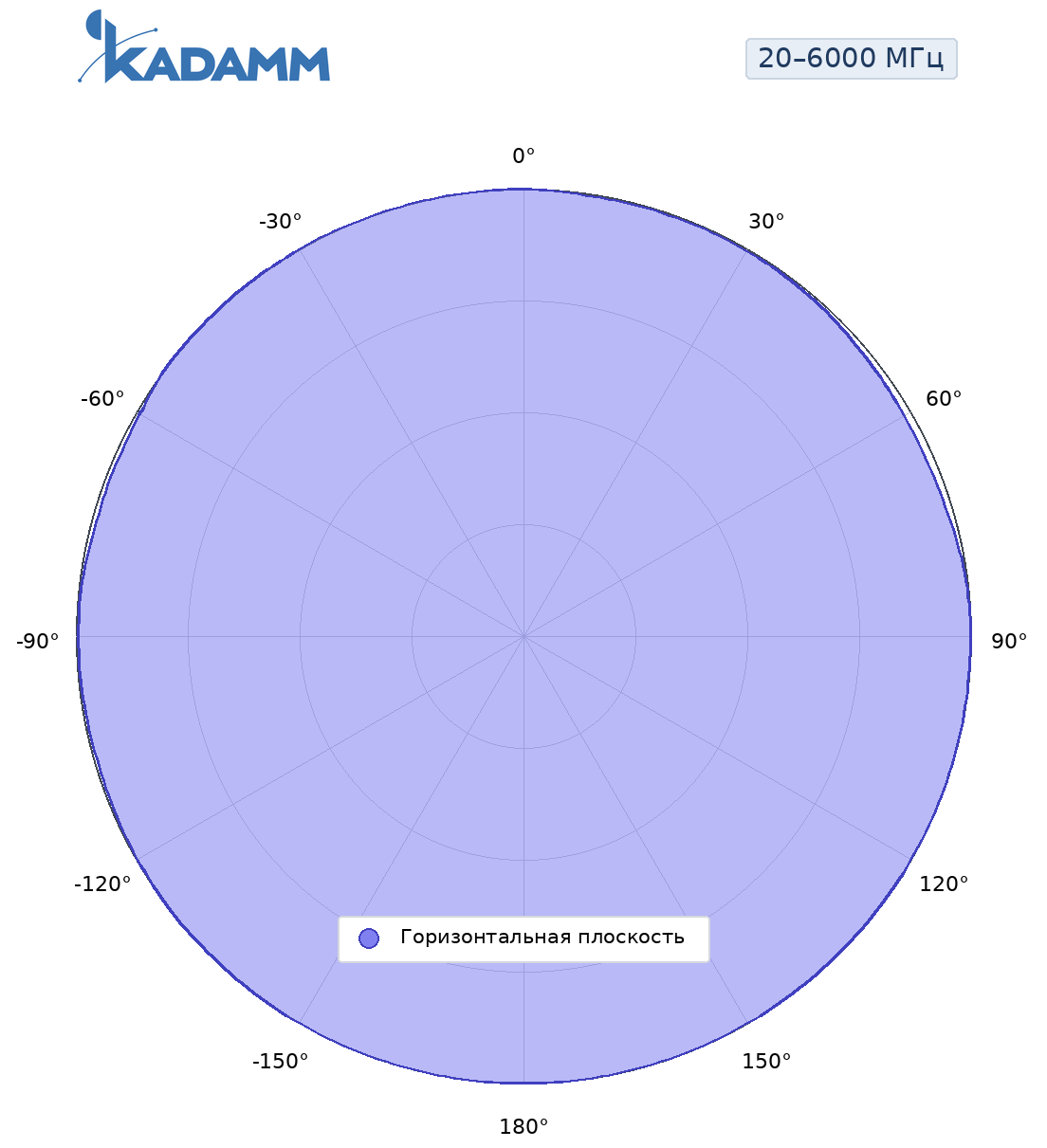

Диаграммы направленности KADAMM AOU-20/6000-5 в полосах 20–6000 МГц, вертикальная плоскость, 20–6000 МГц, горизонтальная плоскость — нормированные, в полярных координатах.
| Параметр | 20–174 МГц | 174–380 МГц | 380–520 МГц | 617–960 МГц | 960–1400 МГц | 1400–2700 МГц | 3300–4200 МГц | 4200–6000 МГц |
|---|---|---|---|---|---|---|---|---|
| Диапазон частот | 20–2700 / 3300–6000 МГц | |||||||
| Коэффициент усиления, дБи | 5 | |||||||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |||||||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 68 ± 20° | |||||||
| Поляризация | Вертикальная | |||||||
| КСВН | ≤3,6 | |||||||
| Входное сопротивление | 50 Ом | |||||||
| Максимальная мощность на порт | 200 Вт | |||||||
| Параметр | Значение |
|---|---|
| Разъёмы | SMA-JW Male |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø38 × (335 ± 5) мм |
| Масса антенны | 0,4 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B31 / n31 | UL 452,5–457,5 / DL 462,5–467,5 МГц | FDD | LTE-450 |
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM AOU-20/6000-5 работает в полосах 20–174 / 174–380 / 380–520 / 617–960 / 960–1400 / 1400–2700 / 3300–4200 / 4200–6000 МГц: Wi-Fi 2,4 ГГц и 5 ГГц; авиационная связь VHF (118–137 МГц); профессиональная радиосвязь VHF 136–174 МГц (DMR, аналоговые FM-системы); радиосвязь 300–344 МГц; TETRA для экстренных и оперативных служб (380–400 МГц); профессиональная радиосвязь UHF 400–470 МГц (DMR, TETRA, аналоговые системы); ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; BeiDou B1; GPS L1 / Galileo E1; ГЛОНАСС L1; GPS L5 / Galileo E5a; сети LTE-450, LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800 (диапазоны 3GPP B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38 и др.). Круговое покрытие вокруг мачты в сетях сотовой связи и беспроводного доступа: базовые станции частных сетей, репитеры и усилители сигнала, распределённые антенные системы на открытых площадках, M2M и телеметрия (LTE-450, LTE 850, LTE 900, LTE 2100, LTE TDD 2600, 5G NR 3,5 ГГц).
Антенна КАДАММ AOU-20/6000-5, монтажный комплект.
| Параметр | AOU-20/6000-5 | AC-80003 | AC-69001 | AH-61015 | AC-61010 | AC-61007 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 20–2700 / 3300–6000 МГц | 800–960 / 1710–2690 / 3300–3800 / 4200–6000 МГц | 698–960 / 1710–2700 МГц | 617–960 / 1400–2700 / 3300–6000 МГц | 617–2700 МГц | 617–960 / 1710–2700 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 5 дБи | 3 дБи | 1 дБи | 3 дБи | 10 дБи | 7 дБи |
| Тип | сверхширокополосная всенаправленная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | антенна 4G/5G для роутера и модема | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
KADAMM AOU-20/6000-5 покрывает Wi-Fi 2,4 ГГц, каналы 1–13; Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165.
У KADAMM AOU-20/6000-5 — SMA-JW Male, расположение — снизу; поляризация — вертикальная.
У KADAMM AOU-20/6000-5 размеры Ø38 × (335 ± 5) мм, масса 0,4 кг, выдерживает ветер до 60 м/с.
У KADAMM AOU-20/6000-5: диапазоны 20–2700 / 3300–6000 МГц, усиление 5 дБи, тип сверхширокополосная всенаправленная антенна. У KADAMM AC-80003: диапазоны 800–960 / 1710–2690 / 3300–3800 / 4200–6000 МГц, усиление 3 дБи, тип всенаправленная коллинеарная антенна.
Артикул для заказа — KADAMM AOU-20/6000-5, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AOU-20/6000-5 могут уточняться без уведомления.
Поставляем KADAMM AOU-20/6000-5 — сверхширокополосная всенаправленная антенна 20–6000 МГц, 5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
