Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций, репитеров и распределённых сетей с вертикальной поляризацией: 2150–2350 МГц, 1 порт.

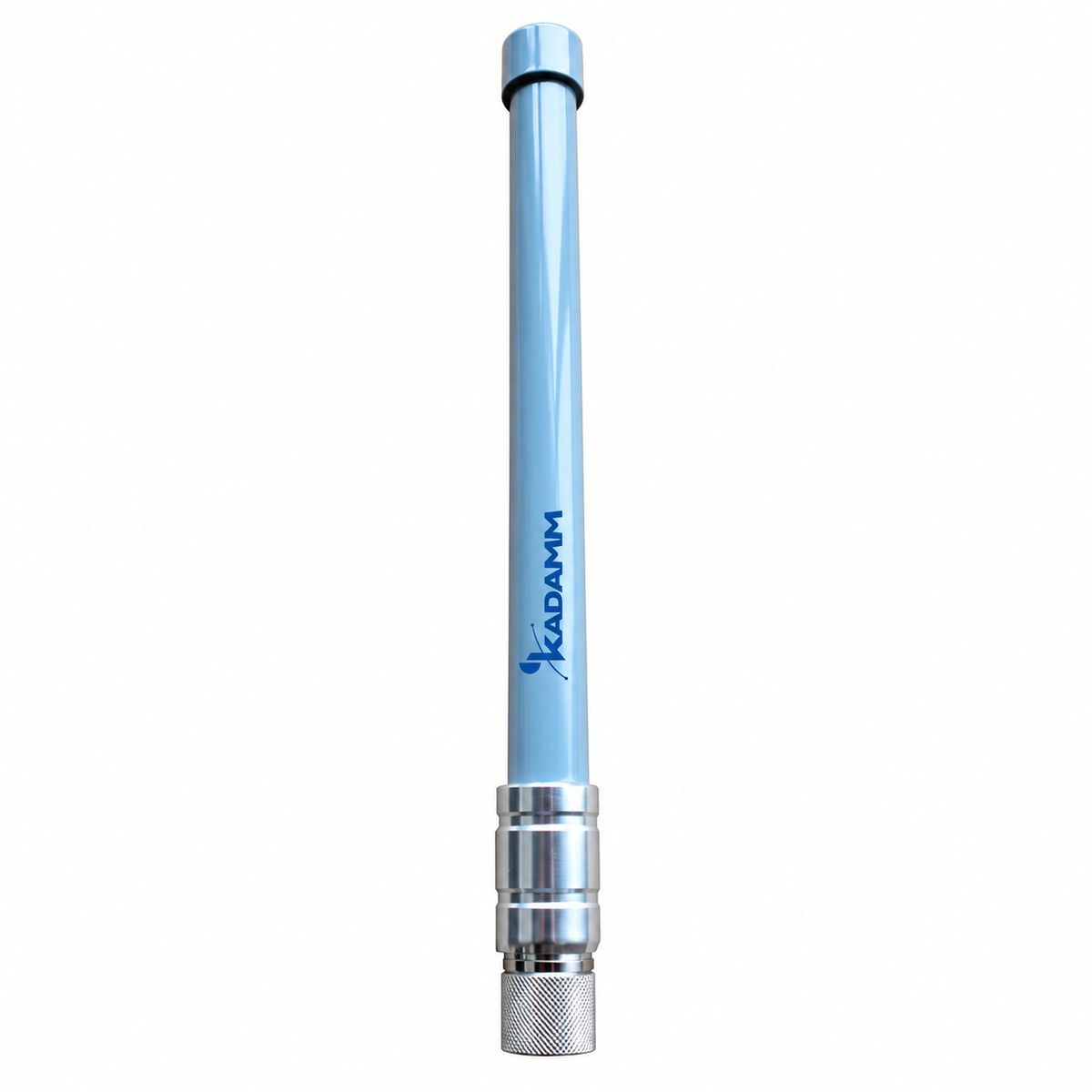

Антенна КАДАММ AC-2107 — всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций, репитеров и распределённых сетей с вертикальной поляризацией: одной излучающей системой 2150–2350 МГц, 1 портом.
Коэффициент усиления 7 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 22°. Габариты Ø24 × (600 ± 5) мм, масса 0,206 кг. КСВН не более 2.

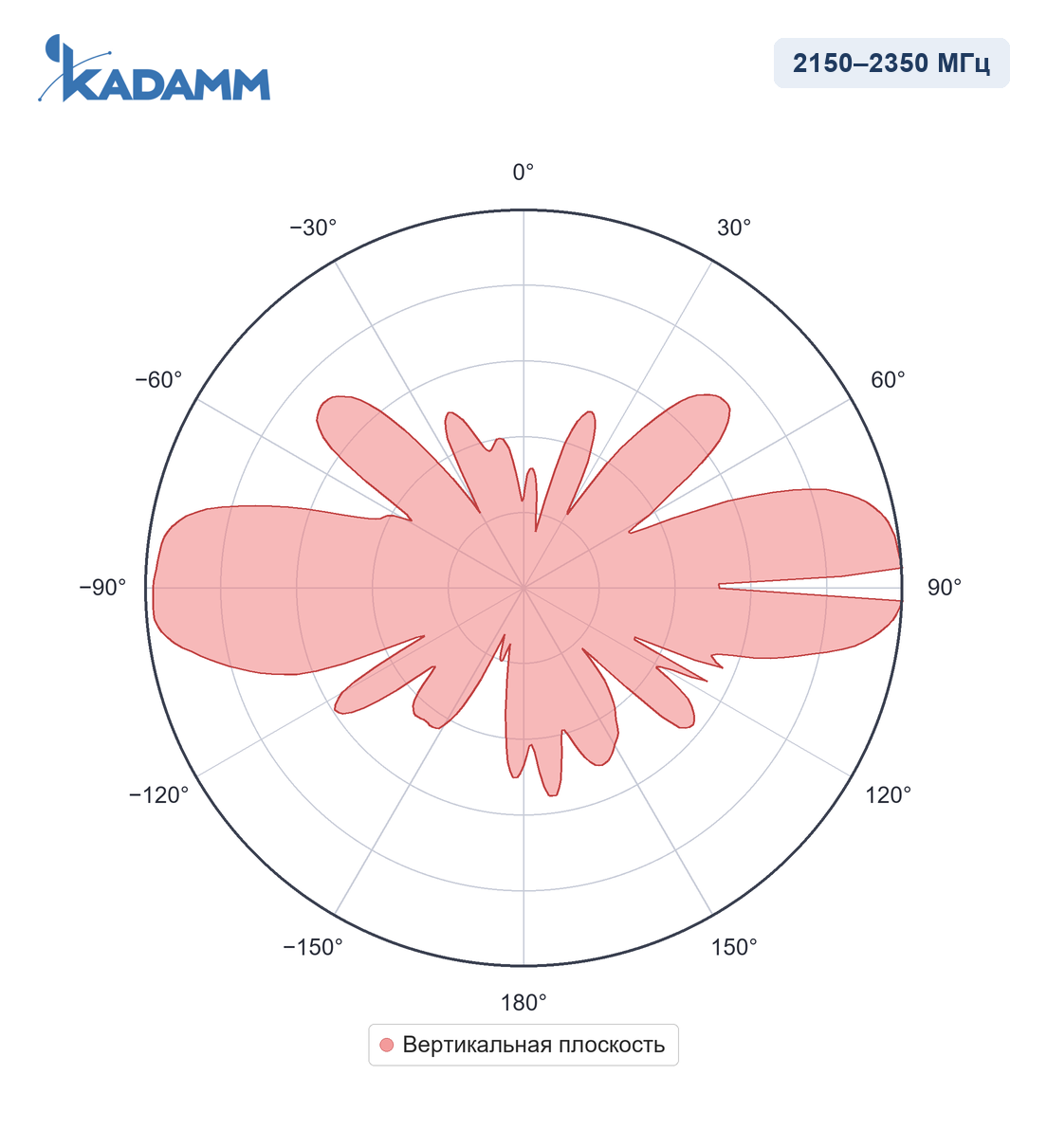

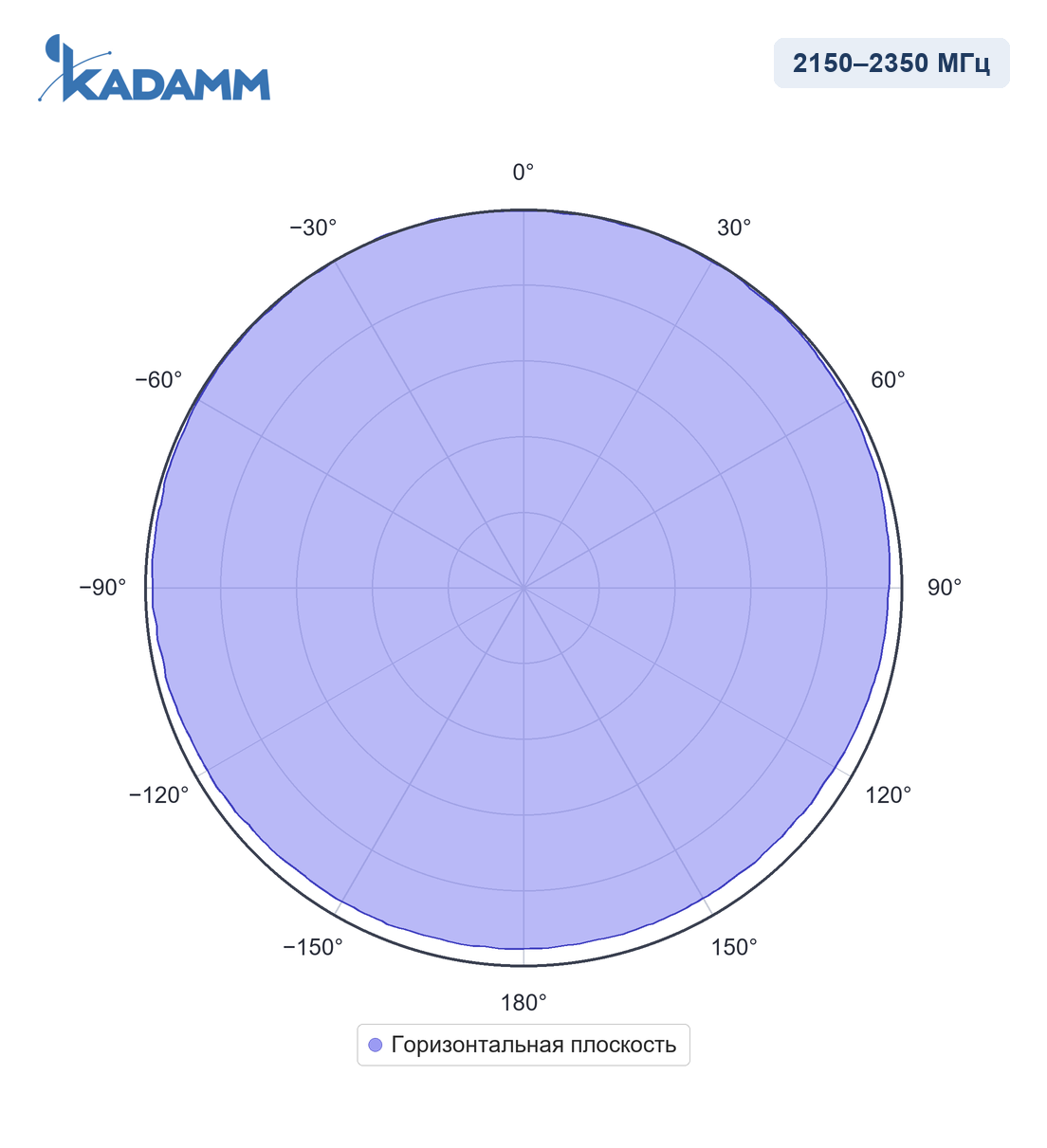

Диаграммы направленности KADAMM AC-2107 в полосах 2150–2350 МГц, вертикальная плоскость, 2150–2350 МГц, горизонтальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 2150–2350 МГц |
| Коэффициент усиления, дБи | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 22° |
| Поляризация | Вертикальная |
| КСВН | ≤2 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø24 × (600 ± 5) мм |
| Масса антенны | 0,206 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+70 °C |
Круговая диаграмма с усилением 7 дБи — базовая станция или ретранслятор на мачте.
Антенна КАДАММ AC-2107, монтажный комплект.
| Параметр | AC-2107 | AC-2008 | AC-1911 | AC-1908 | AC-2307 | AC-2409 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2150–2350 МГц | 2000–2170 МГц | 1920–2170 МГц | 1920–2170 МГц | 2350–2550 МГц | 2400–2500 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 7 дБи | 8 дБи | 11 дБи | 8 дБи | 7 дБи | 9 дБи |
| Тип | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AC-2107 — 2150–2350 МГц.
У KADAMM AC-2107 — вилка N (IEC 61169-16), расположение — снизу; поляризация — вертикальная.
У KADAMM AC-2107 размеры Ø24 × (600 ± 5) мм, масса 0,206 кг, выдерживает ветер до 55 м/с.
У KADAMM AC-2107: диапазоны 2150–2350 МГц, усиление 7 дБи. У KADAMM AC-2008: диапазоны 2000–2170 МГц, усиление 8 дБи.
Артикул для заказа — KADAMM AC-2107, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-2107 могут уточняться без уведомления.
Поставляем KADAMM AC-2107 — всенаправленная коллинеарная антенна 2150–2350 МГц, 7 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM AC-2107 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
