Сверхширокополосная всенаправленная антенна с вертикальной поляризацией: 806–960 / 1425–3450 / 5150–6000 МГц, 1 порт.

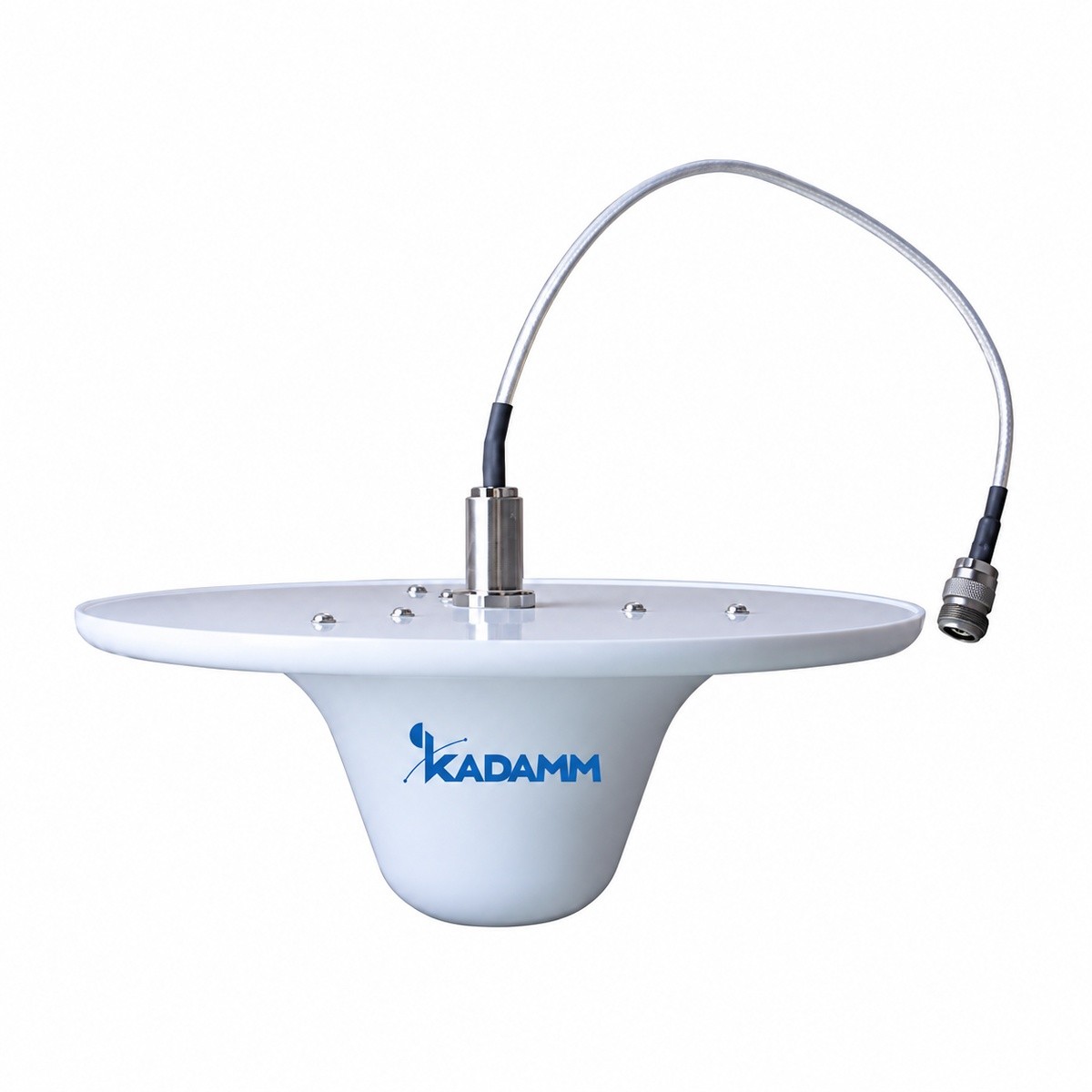

Антенна КАДАММ AOU-806/6000-35 — сверхширокополосная всенаправленная антенна с вертикальной поляризацией: рабочими полосами 806–960, 1425–3450 и 5150–6000 МГц, 1 портом. Рабочие полосы перекрывают LTE 850, UMTS900, GSM1800, UMTS2100, LTE TDD 2300, LTE TDD 2600 (диапазоны 3GPP B5, B8, B1, B40, B38, B41).
Коэффициент усиления 2,5–3,5 дБи по диапазонам, ширина ДН в горизонтальной плоскости 360°. Габариты Ø258 × 95 мм, масса 0,8 кг. КСВН не более 1,8.
| Параметр | 806–960 МГц | 1425–1700 МГц | 1700–3100 МГц | 3100–3450 МГц | 5150–6000 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 806–960 / 1425–3450 / 5150–6000 МГц | ||||
| Коэффициент усиления, дБи | 2,5 | 3 | 3 | 3 | 3,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||||
| Поляризация | Вертикальная | ||||
| КСВН | ≤1,8 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт | 100 Вт | ||||
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø258 × 95 мм |
| Масса антенны | 0,8 кг |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM AOU-806/6000-35 работает в полосах 806–960 / 1425–1700 / 1700–3100 / 3100–3450 / 5150–6000 МГц: Wi-Fi 2,4 ГГц и 5 ГГц; ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; BeiDou B1; GPS L1 / Galileo E1; ГЛОНАСС L1; сети LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Круговое покрытие вокруг мачты в сетях сотовой связи и беспроводного доступа: базовые станции частных сетей, репитеры и усилители сигнала, распределённые антенные системы на открытых площадках, M2M и телеметрия (LTE 850, UMTS900, GSM1800, UMTS2100, LTE TDD 2300, LTE TDD 2600).
Антенна КАДАММ AOU-806/6000-35, монтажный комплект.
| Параметр | AOU-806/6000-35 | AOU-6250/6750-6 | AOU-617/7125-6-3 | AOU-617/7125-6-2 | AOU-698/6000-3 | AOU-698/6000-2 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 806–960 / 1425–3450 / 5150–6000 МГц | 6250–6750 МГц | 617–960 / 1710–2690 / 3300–4200 / 4900–7125 / 2400–2500 / 4900–7125 МГц | 617–960 / 1710–2690 / 3300–4200 / 4900–7125 / 2400–2500 / 4900–7125 / 1562–1612 МГц | 698–960 / 1710–2700 / 3300–6000 МГц | 698–6000 МГц |
| Поляризация | вертикальная | вертикальная | — | — | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 3,5 дБи | 6 дБи | 6 дБи | 6 дБи | 3 дБи | 2 дБи |
| Тип | сверхширокополосная всенаправленная антенна | сверхширокополосная всенаправленная антенна | сверхширокополосная всенаправленная антенна | сверхширокополосная всенаправленная антенна | сверхширокополосная всенаправленная антенна | сверхширокополосная всенаправленная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
KADAMM AOU-806/6000-35 покрывает Wi-Fi 2,4 ГГц, каналы 1–13; Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165.
У KADAMM AOU-806/6000-35 — розетка N или по заказу (IEC 61169-16), расположение — снизу; поляризация — вертикальная.
У KADAMM AOU-806/6000-35 размеры Ø258 × 95 мм, масса 0,8 кг.
У KADAMM AOU-806/6000-35: диапазоны 806–960 / 1425–3450 / 5150–6000 МГц, усиление 3,5 дБи. У KADAMM AOU-6250/6750-6: диапазоны 6250–6750 МГц, усиление 6 дБи.
Артикул для заказа — KADAMM AOU-806/6000-35, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AOU-806/6000-35 могут уточняться без уведомления.
Поставляем KADAMM AOU-806/6000-35 — сверхширокополосная потолочная антенна 806–6000 МГц, 2,5–3,5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
