Сверхширокополосная всенаправленная антенна с вертикальной поляризацией: 6250–6750 МГц, 1 порт.

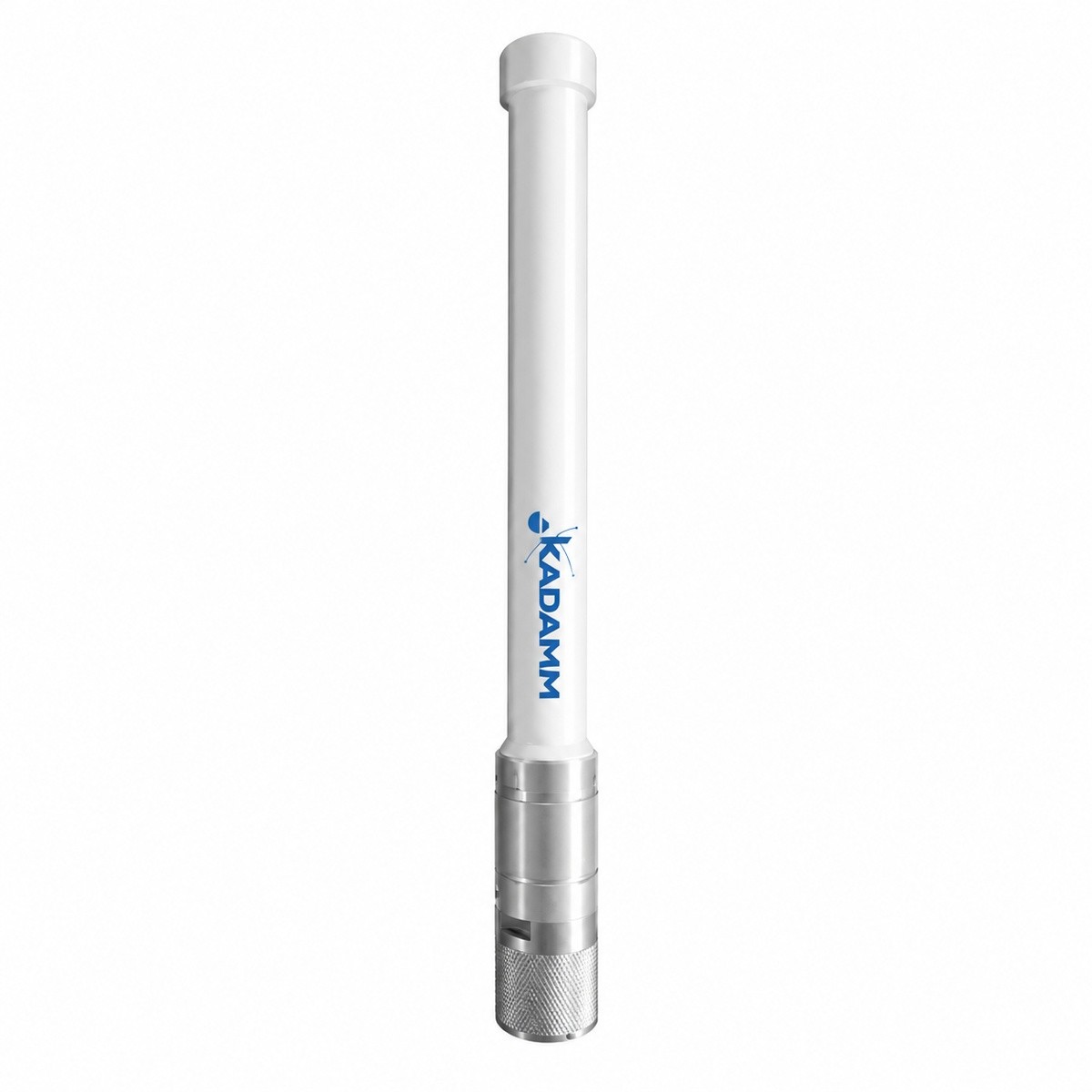

Антенна КАДАММ AOU-6250/6750-6 — сверхширокополосная всенаправленная антенна с вертикальной поляризацией: одной излучающей системой 6250–6750 МГц, 1 портом.
Коэффициент усиления 6 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 25°. Габариты Ø20 × (200 ± 10) мм, масса 0,1 кг. КСВН не более 2,0.

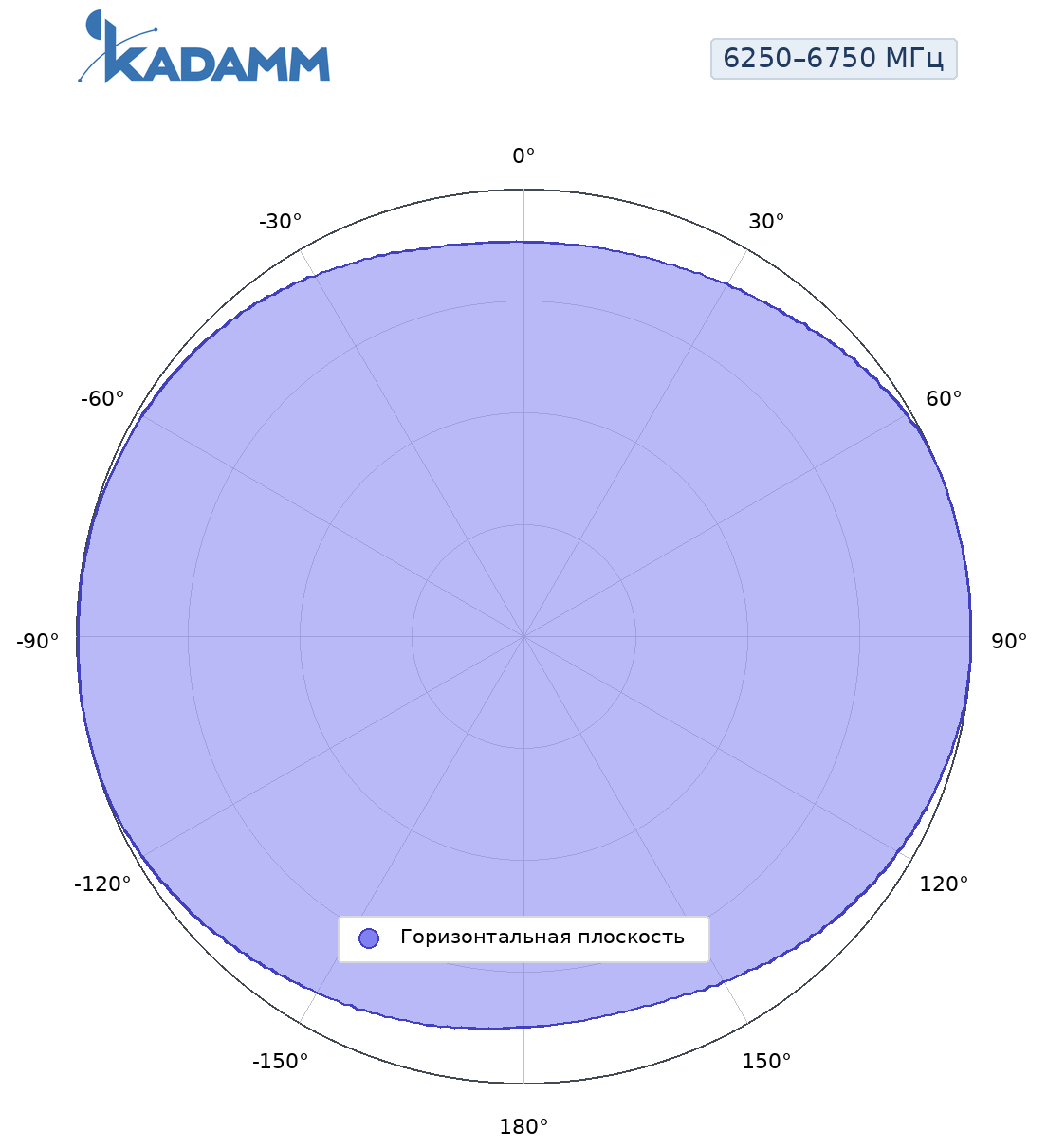

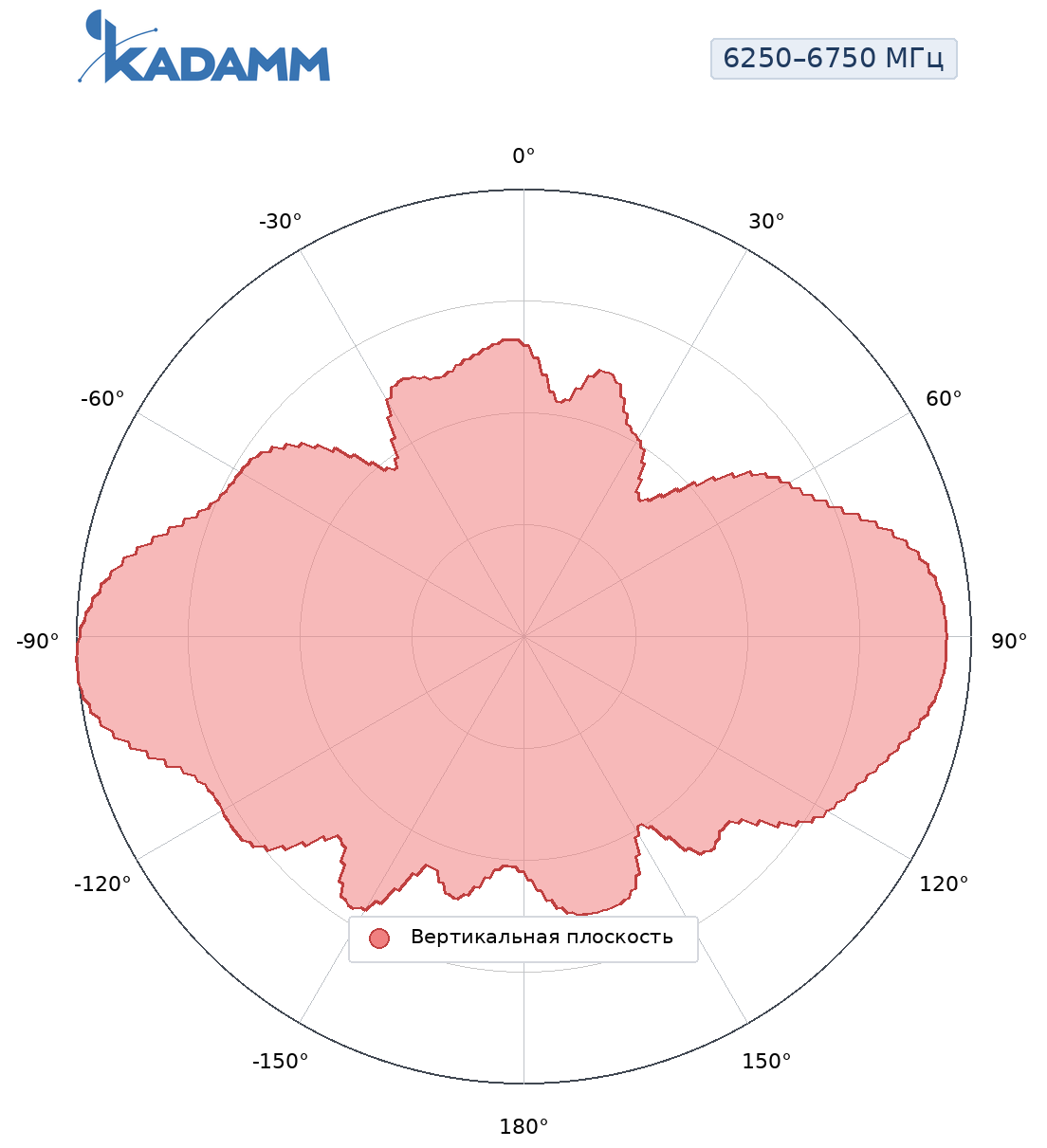

Диаграммы направленности KADAMM AOU-6250/6750-6 в полосах 6250–6750 МГц, вертикальная плоскость, 6250–6750 МГц, горизонтальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 6250–6750 МГц |
| Коэффициент усиления, дБи | 6 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 25° |
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø20 × (200 ± 10) мм |
| Размеры упаковки | 215 × 33 × 33 мм |
| Масса антенны | 0,1 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+70 °C |
Круговая диаграмма с усилением 6 дБи.
Антенна КАДАММ AOU-6250/6750-6, монтажный комплект.

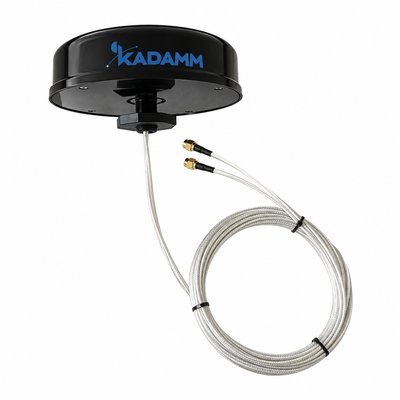

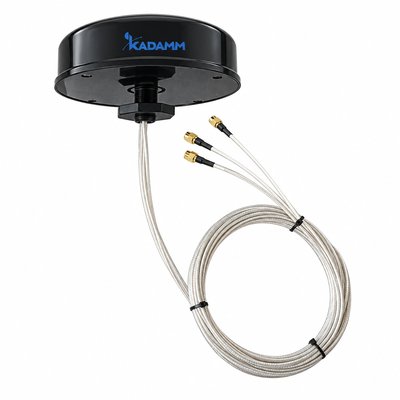

| Параметр | AOU-6250/6750-6 | AOU-617/7125-6-3 | AOU-617/7125-6-2 | AOU-806/6000-35 | AOU-698/6000-3 | AOU-698/6000-2 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 6250–6750 МГц | 617–960 / 1710–2690 / 3300–4200 / 4900–7125 / 2400–2500 / 4900–7125 МГц | 617–960 / 1710–2690 / 3300–4200 / 4900–7125 / 2400–2500 / 4900–7125 / 1562–1612 МГц | 806–960 / 1425–3450 / 5150–6000 МГц | 698–960 / 1710–2700 / 3300–6000 МГц | 698–6000 МГц |
| Поляризация | вертикальная | — | — | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 6 дБи | 6 дБи | 6 дБи | 3,5 дБи | 3 дБи | 2 дБи |
| Тип | сверхширокополосная всенаправленная антенна | сверхширокополосная всенаправленная антенна | сверхширокополосная всенаправленная антенна | сверхширокополосная всенаправленная антенна | сверхширокополосная всенаправленная антенна | сверхширокополосная всенаправленная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AOU-6250/6750-6 — 6250–6750 МГц.
У KADAMM AOU-6250/6750-6 — вилка N (IEC 61169-16), расположение — снизу; поляризация — вертикальная.
У KADAMM AOU-6250/6750-6 размеры Ø20 × (200 ± 10) мм, масса 0,1 кг, выдерживает ветер до 60 м/с.
У KADAMM AOU-6250/6750-6: диапазоны 6250–6750 МГц. У KADAMM AOU-617/7125-6-3: диапазоны 617–960 / 1710–2690 / 3300–4200 / 4900–7125 / 2400–2500 / 4900–7125 МГц.
Артикул для заказа — KADAMM AOU-6250/6750-6, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AOU-6250/6750-6 могут уточняться без уведомления.
Поставляем KADAMM AOU-6250/6750-6 — сверхширокополосная всенаправленная антенна 6 ГГц (6250–6750 МГц), 6 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM AOU-6250/6750-6 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
