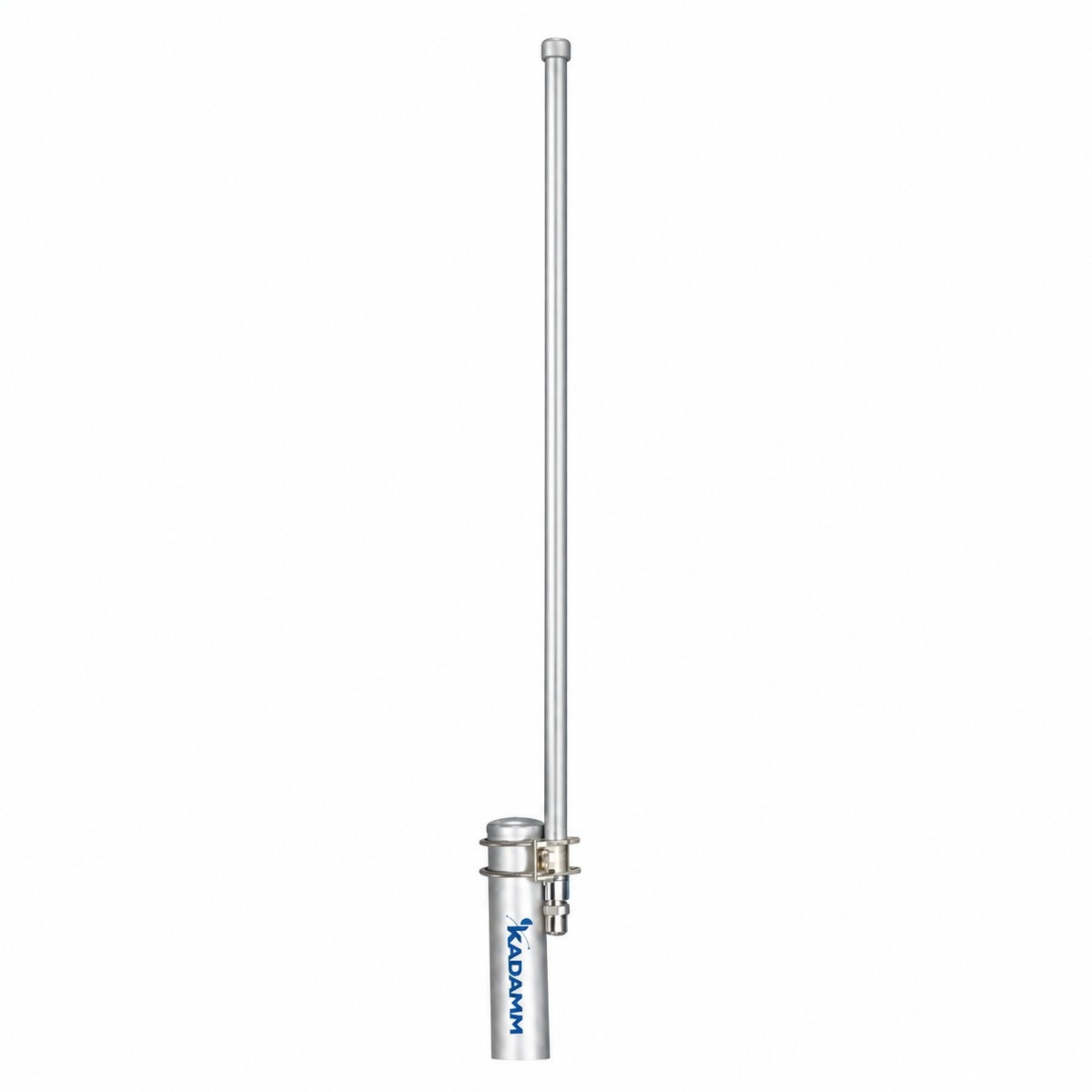

KADAMM AC-45010 — всенаправленная коллинеарная антенна 480–590 МГц, 10,2 дБи

KADAMM AC-45010 — всенаправленная антенна для стационарной установки, полоса 480–590 МГц. Основные данные: усиление 10,2 дБи; вертикальный луч 10°; поляризация вертикальная; мощность до 100 Вт.

KADAMM AC-45010
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
480–590 МГц
Диапазон
10,2 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
1×N
Разъёмы
4000 мм
Высота

Что это за серия

Для KADAMM AC-45010 опорные цифры — рабочий диапазон 480–590 МГц и разъём N. Ближайшая модель в линейке — KADAMM AC-45008: у неё усиление 8 дБи, у KADAMM AC-45010 — 10,2 дБи.

По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 8 дБ, то есть мощность у горизонта примерно в 6,4 раза выше.

Обратная сторона высокого усиления — узкий вертикальный луч (10°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 343 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.

Параметры входа: при КСВН не более 1,5 отражается не больше 4 % мощности; 50 Ом; допустимо до 100 Вт; разъём 1×N.

Конструкция: длина 4000 мм, масса 4,4 кг, крепление на трубу Ø40–50 мм. Массу и площадь антенны используют при расчёте опоры и кронштейна; кабель прокладывают вдоль опоры на хомутах, чтобы он не висел на разъёме.

Конструктивные особенности

Всенаправленная антенна в радомеПо азимуту — 360°, усиление 10,2 дБи, по вертикали луч 10°; излучатели закрыты стеклопластиковым радомом от осадков и наледи.
КомпактностьГабариты 4000 мм, масса 4,4 кг, крепление Ø40–50 мм.
Вертикальная поляризация1 порт, розетка N или по заказу.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот480–590 МГц
Коэффициент усиления, дБи10,2
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость10°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механические характеристики

ПараметрЗначение
Разъёмырозетка N или по заказу (IEC 61169-16)
Высота4000 мм
Масса антенны4,4 кг
Крепление на трубуØ40–50 мм

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N или по заказу

Комплект поставки

Антенна KADAMM AC-45010, монтажный комплект на трубу Ø40–50 мм.

Где применяется

Где применяют KADAMM AC-45010: радиосети и системы связи, работающие в полосе 480–590 МГц.

Места установки — ретрансляторы и базовые станции радиосвязи, шлюзы LoRa и ISM, узлы телеметрии, стационарные модемы на мачтах; абоненты вокруг — носимые, автомобильные и стационарные.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты сети — внутри 480–590 МГц.
Усиление10,2 дБи: чем выше, тем дальше по горизонтали и тем уже вертикальный луч — сверьте с тем, где находятся абоненты.
Высота подвесаГлавный фактор дальности — высота: выигрыш от подъёма антенны больше, чем от прибавки мощности.
Разъём и кабельРазъём 1×N; сечение кабеля — по длине и частоте.
КреплениеКрепление Ø40–50 мм; масса 4,4 кг.

Сравнение с похожими антеннами KADAMM

ПараметрAC-45010AC-45008AC-45003AC-50005AC-58003AC-58008
ФотоKADAMM AC-45010KADAMM AC-45008KADAMM AC-45003KADAMM AC-50005KADAMM AC-58003KADAMM AC-58008
Диапазон частот480–590 МГц480–590 МГц480–580 МГц500–590 МГц580–700 МГц580–690 МГц
Поляризациявертикальнаявертикальнаявертикальнаявертикальнаявертикальнаявертикальная
Ширина ДН по уровню −3 дБ360°360°360°360°360°360°
Коэффициент усиления10,2 дБи8 дБи3 дБи5 дБи3 дБи7,8 дБи
Типвсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антенна
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Больше усиление — дальше по горизонту, однако вертикальный луч (здесь 10°) становится уже, и вблизи опоры и на больших углах места уровень падает. На холмистом рельефе ширина вертикального луча полезнее лишних децибел усиления.

Равнина и дальние абоненты — повод взять усиление побольше; площадка у мачты, холмы и высотки — поменьше. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Главное для дальности — прямая видимость: радиогоризонт в километрах близок к 4,12, умноженному на сумму корней из высот обеих антенн в метрах. Мачта 20 м при абоненте на 1,5 м — примерно 23 км, мачта 40 м — примерно 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

Рельеф, лес и застройка сокращают это расстояние, а энергетику линии считают по мощности, усилению антенн, потерям в кабеле и чувствительности приёмника. Если дальности не хватает, выгоднее поднять антенну, чем увеличивать мощность передатчика.

Подходит при условии, что все частоты сети — и передачи, и приёма — находятся в полосе 480–590 МГц. Согласование (КСВН не более 1,5) выдерживается во всей полосе; единственное условие — каналы не у самого края диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.

Список частот покажет и другое: понадобится ли фильтр от мощных соседних передатчиков на площадке.

Разъём антенны — 1×N; ответную часть кабельной сборки берут того же типа. Без переходников тракт надёжнее: каждый переход вносит потери и становится местом, где со временем портится контакт и появляются продукты интермодуляции. Когда разъём радиостанции отличается, переход выполняют кабельной сборкой с нужными разъёмами на концах.

Толщину фидера определяют длина снижения и частота: длинной трассе и высоким частотам нужен кабель потолще. Наружные соединения закрывают герметиком или лентой, а кабель фиксируют на опоре. Перемычку берут чуть длиннее расстояния до разъёма — так ветер и вибрация не нагружают соединение.

Для монтажа: труба Ø40–50 мм, масса антенны 4,4 кг. Опору проверяют под массу антенны и ветровую нагрузку вместе со всем остальным оборудованием; кабель ведут по опоре на хомутах, чтобы он не раскачивался и не тянул разъём. Зона покрытия определяется высотой и азимутом, поэтому их задаёт проект, а не монтажник на месте.

Обязательны заземление антенны и опоры и грозоразрядник на вводе кабеля в здание. Разъёмы после монтажа герметизируют. По окончании монтажа измеряют КСВН линии и записывают результат в паспорт установки.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Поможем выбрать модель, кабельную сборку и крепёж под конкретную задачу. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AC-45010, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-45010 могут уточняться без уведомления.
