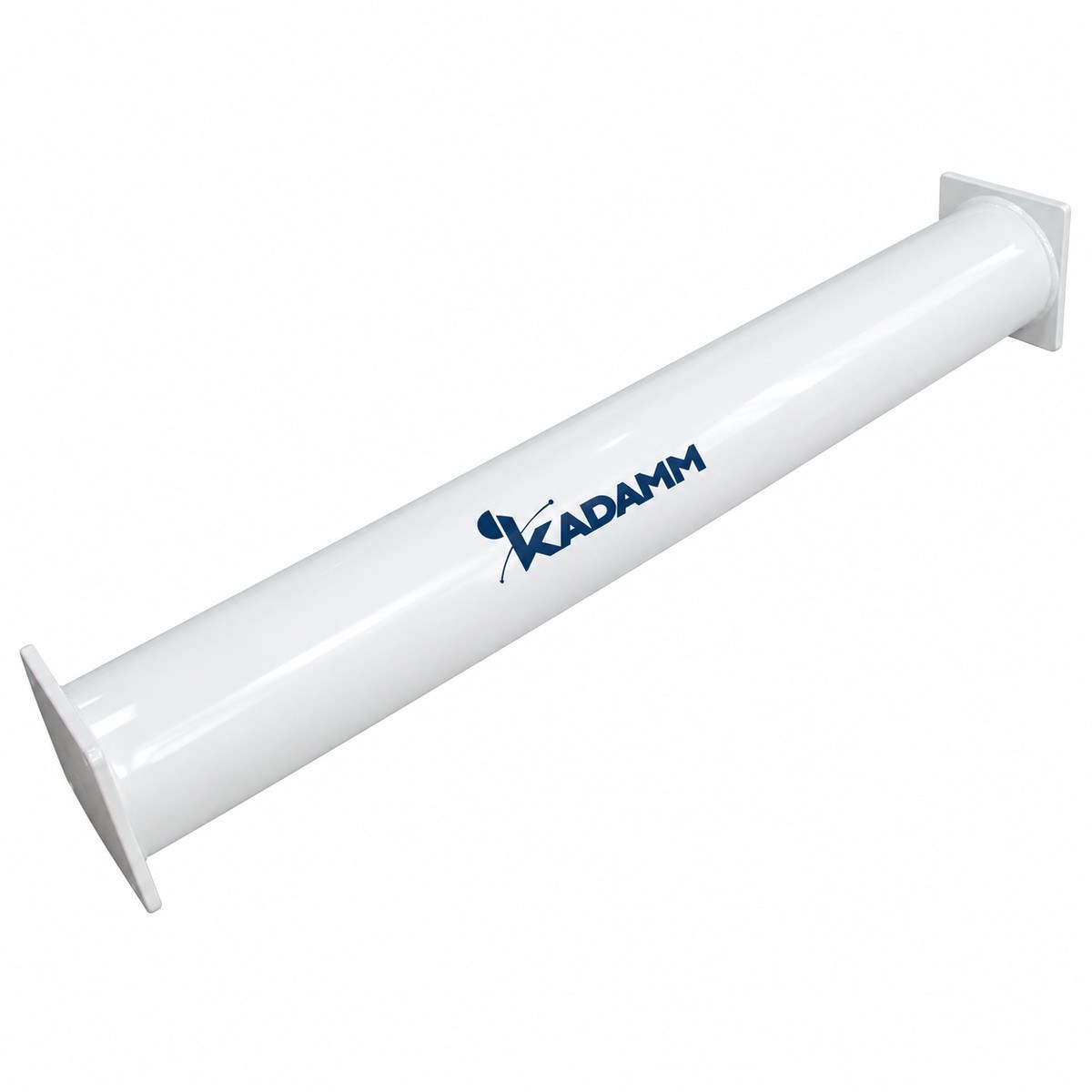

Полунаправленные измерительные антенны горизонтальной поляризации: 6 моделей. Круговая диаграмма в горизонтальной плоскости.
Серия KADAMM АВН-Ч-ПН-Г — 6 моделей в диапазоне 2,5 – 2,7 ГГц, соединители N. Модели различаются: частоты, ку, мощн., ширина луча в вертикальной плоскости, диапазон выбора частоты.
В серии KADAMM АВН-Ч-ПН-Г — 6 моделей; диапазон, коэффициент усиления, ширина луча, поляризация и соединитель — в таблице.
| Артикул | Частоты, ГГц | Ку, дБ | Мощн., Вт | Соединитель | Ширина луча в вертикальной плоскости | Диапазон выбора частоты, ГГц | Полоса | Габаритные размеры (Ø×H), мм | Размеры отражателя A×B, мм |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АВН-2500/2700-13-ПГ | 2,5-2,7 | 13 | 300 | N (розетка) | 6° | — | — | 130×1000 | 180×152 |
| KADAMM АВН-2500/2700-15-ПГ | 2,5-2,7 | 15 | 300 | N (розетка) | 5° | — | — | 130×1300 | 180×152 |
| KADAMM АВН-2500/2700-16-ПГ | 2,5-2,7 | 16 | 300 | N (розетка) | 4° | — | — | 130×1600 | 180×152 |
| KADAMM АВН-Ч-14,5-ПГ | — | 14,5 | — | — | 4,5° | 1-40 | 8% | — | — |
| KADAMM АВН-Ч-16-ПГ | — | 16,0 | — | — | 4,0° | 1-40 | 7% | — | — |
| KADAMM АВН-Ч-17-ПГ | — | 17,0 | — | — | 3,2° | 1-40 | 5% | — | — |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,5 |
| Поляризация | горизонтальная |
| Ширина луча в горизонтальной плоскости | 180° |
Выбор внутри серии KADAMM АВН-Ч-ПН-Г: коэффициент усиления, дБ — от 17,0 у KADAMM АВН-Ч-17-ПГ до 13 у KADAMM АВН-2500/2700-13-ПГ.
Серия KADAMM АВН-Ч-ПН-Г (2,5 – 2,7 ГГц): радиомониторинг; испытания; системы связи.
Комплект поставки модели серии KADAMM АВН-Ч-ПН-Г: антенна, паспорт изделия.
Серия KADAMM АВН-Ч-ПН-Г перекрывает 2,5 – 2,7 ГГц: KADAMM АВН-2500/2700-13-ПГ — 2,5-2,7; KADAMM АВН-2500/2700-15-ПГ — 2,5-2,7; KADAMM АВН-2500/2700-16-ПГ — 2,5-2,7.
Соединители серии KADAMM АВН-Ч-ПН-Г — N; по моделям: KADAMM АВН-2500/2700-13-ПГ — N (розетка); KADAMM АВН-2500/2700-15-ПГ — N (розетка); KADAMM АВН-2500/2700-16-ПГ — N (розетка).
У всех 6 моделей серии KADAMM АВН-Ч-ПН-Г: КСВН — 1,5; Поляризация — горизонтальная; Ширина луча в горизонтальной плоскости — 180°.
У KADAMM АВН-Ч-ПН-Г: диапазон 2,5 – 2,7 ГГц, 6 моделей, соединители N. У KADAMM АВН-М: диапазон 2 МГц – 5,1 ГГц, 11 моделей, соединители N, SMA.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АВН-Ч-ПН-Г — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АВН-Ч-ПН-Г могут уточняться без уведомления.
Поставляем Полунаправленные измерительные антенны горизонтальной поляризации KADAMM АВН-Ч-ПН-Г под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
