Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций, репитеров и распределённых сетей с вертикальной поляризацией: 1430–1650 МГц, 1 порт.

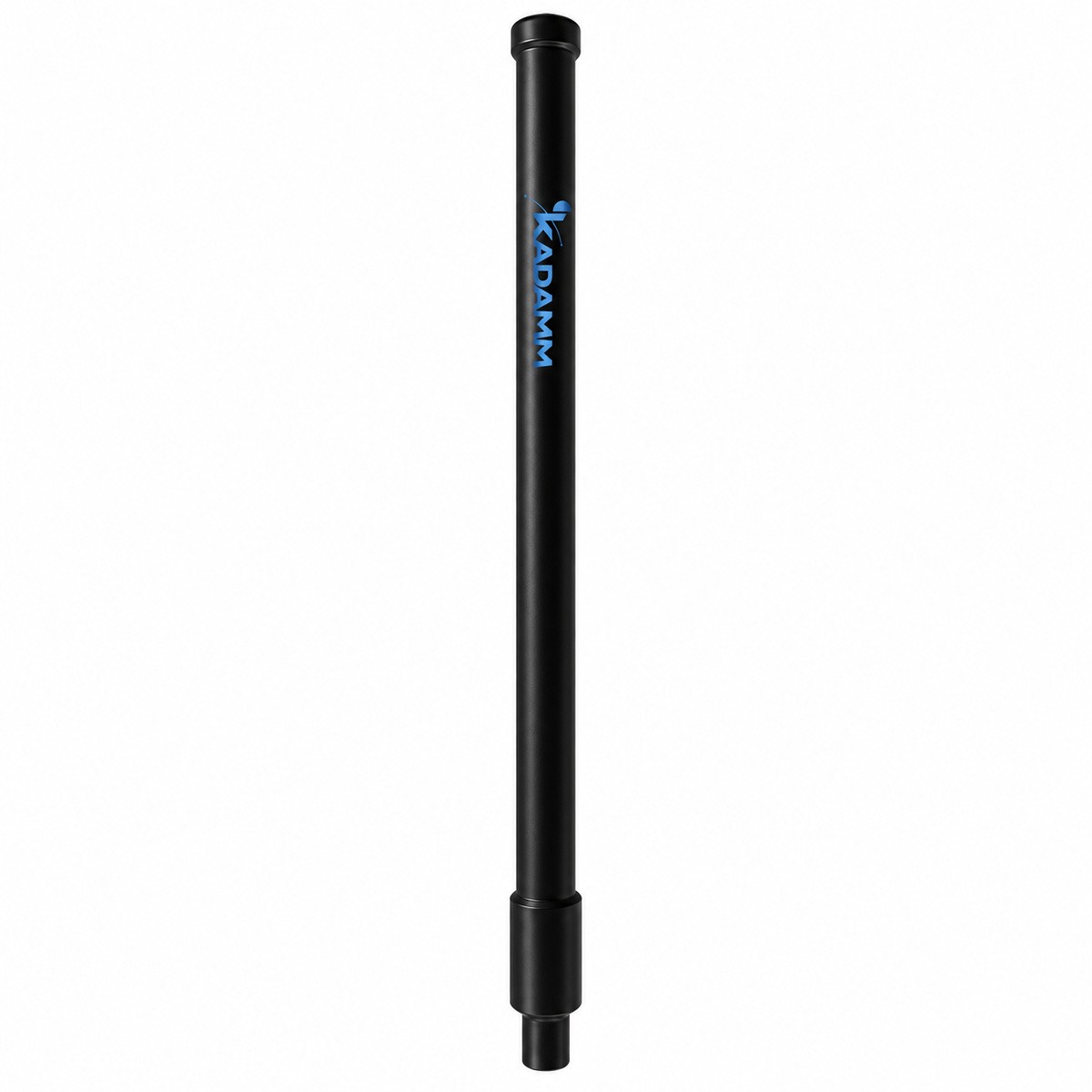

Антенна КАДАММ AC-1408 — всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций, репитеров и распределённых сетей с вертикальной поляризацией: одной излучающей системой 1430–1650 МГц, 1 портом.
Коэффициент усиления 8 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 18°. Габариты Ø39 × (660 ± 5) мм, масса 0,43 кг. КСВН не более 2,0.

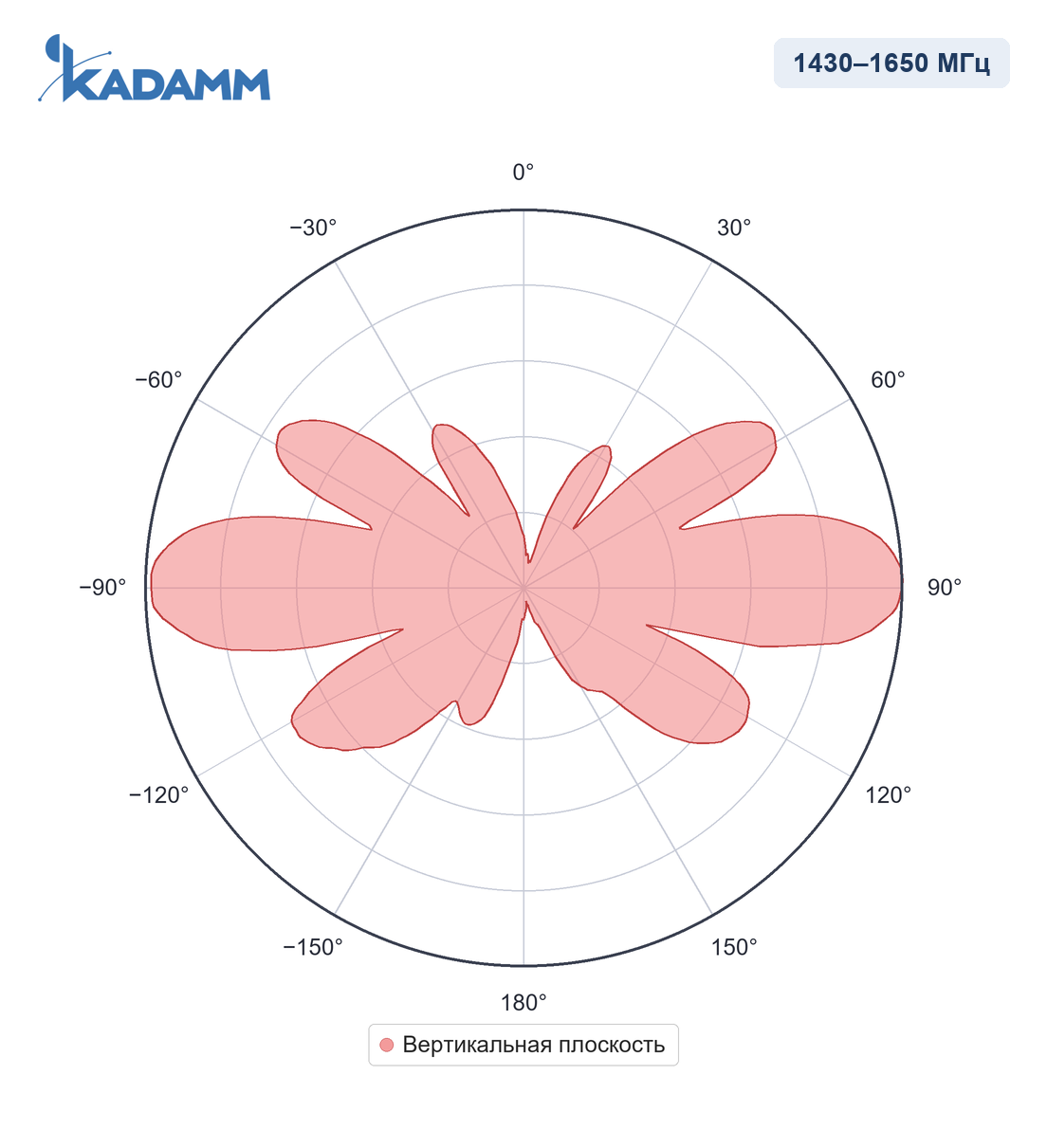

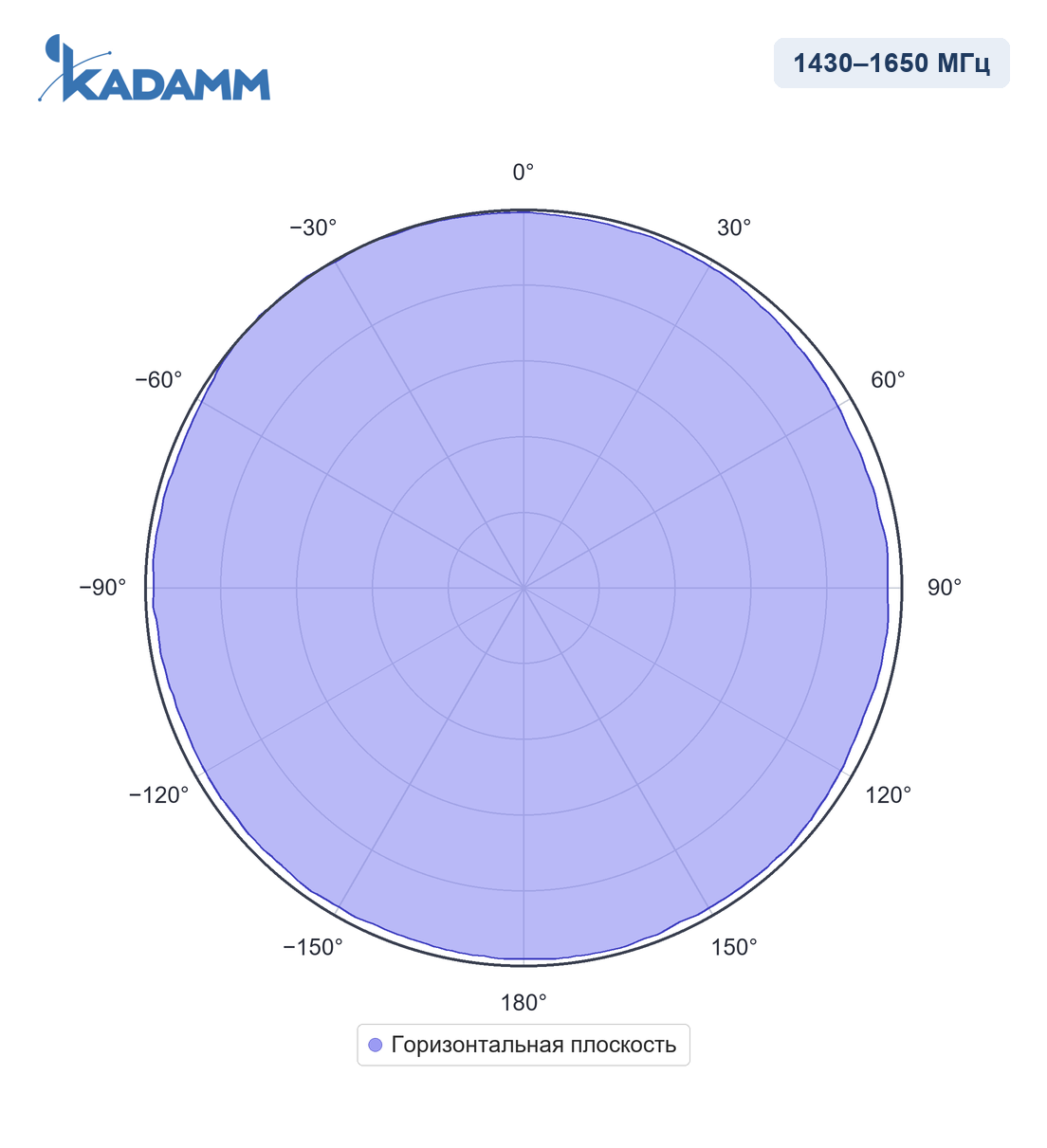

Диаграммы направленности KADAMM AC-1408 в полосах 1430–1650 МГц, вертикальная плоскость, 1430–1650 МГц, горизонтальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 1430–1650 МГц |
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 18° |
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø39 × (660 ± 5) мм |
| Масса антенны | 0,43 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
KADAMM AC-1408 работает в полосах 1430–1650 МГц: BeiDou B1; GPS L1 / Galileo E1; ГЛОНАСС L1. Круговое покрытие в сетях передачи данных и телеметрии диапазона 1430–1650 МГц: базовые станции частных сетей, ретрансляторы, наземные станции управления и приёма данных.
Антенна КАДАММ AC-1408, монтажный комплект.

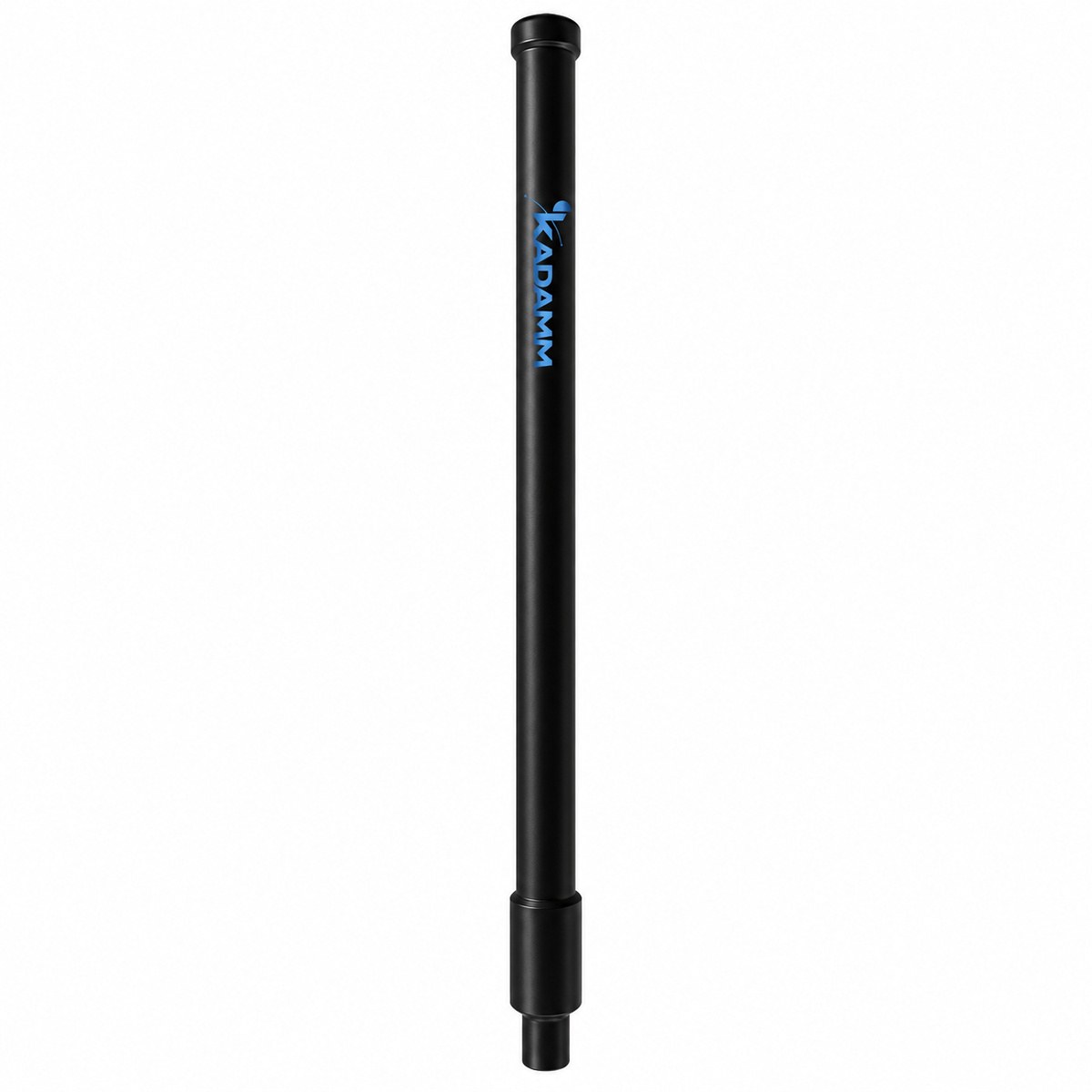

| Параметр | AC-1408 | AC-1410 | AC-1308 | AC-1508 | AC-1307 | AC-1305 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 1430–1650 МГц | 1400–1550 МГц | 1392–1460 МГц | 1570–1580 МГц | 1350–1450 МГц | 1350–1500 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 8 дБи | 10 дБи | 8 дБи | 8 дБи | 7 дБи | 5 дБи |
| Тип | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AC-1408 — 1430–1650 МГц: BeiDou B1; GPS L1 / Galileo E1; ГЛОНАСС L1.
У KADAMM AC-1408 — вилка N (IEC 61169-16), расположение — снизу; поляризация — вертикальная.
У KADAMM AC-1408 размеры Ø39 × (660 ± 5) мм, масса 0,43 кг, выдерживает ветер до 60 м/с.
У KADAMM AC-1408: диапазоны 1430–1650 МГц, усиление 8 дБи. У KADAMM AC-1410: диапазоны 1400–1550 МГц, усиление 10 дБи.
Артикул для заказа — KADAMM AC-1408, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-1408 могут уточняться без уведомления.
Поставляем KADAMM AC-1408 — всенаправленная коллинеарная антенна 1430–1650 МГц, 8 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM AC-1408 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
