Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций, репитеров и распределённых сетей с вертикальной поляризацией: 1392–1460 МГц, 1 порт.
Антенна КАДАММ AC-1308 — всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций, репитеров и распределённых сетей с вертикальной поляризацией: одной излучающей системой 1392–1460 МГц, 1 портом.
Коэффициент усиления 8 дБи, ширина ДН в горизонтальной плоскости 360°. Габариты 1000 мм, масса 0,4–0,8 кг. КСВН не более 1,5.
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Высота | 1000 мм |
| Масса антенны | 0,4–0,8 кг |
| Крепление на трубу | Ø40–50 мм |
| Артикул | Диапазон частот, МГц | Ширина ДН (В) | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|---|
| KADAMM AC-1308 | 1392–1460 | — | розетка N | 1000 | 0,4 |
| KADAMM AC-1308-2 | 1350–1450 | 13° | розетка N | Ø36×(1220±10) | 0,8 |
Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.
Круговое покрытие в сетях передачи данных и телеметрии диапазона 1392–1460 МГц: базовые станции частных сетей, ретрансляторы, наземные станции управления и приёма данных.

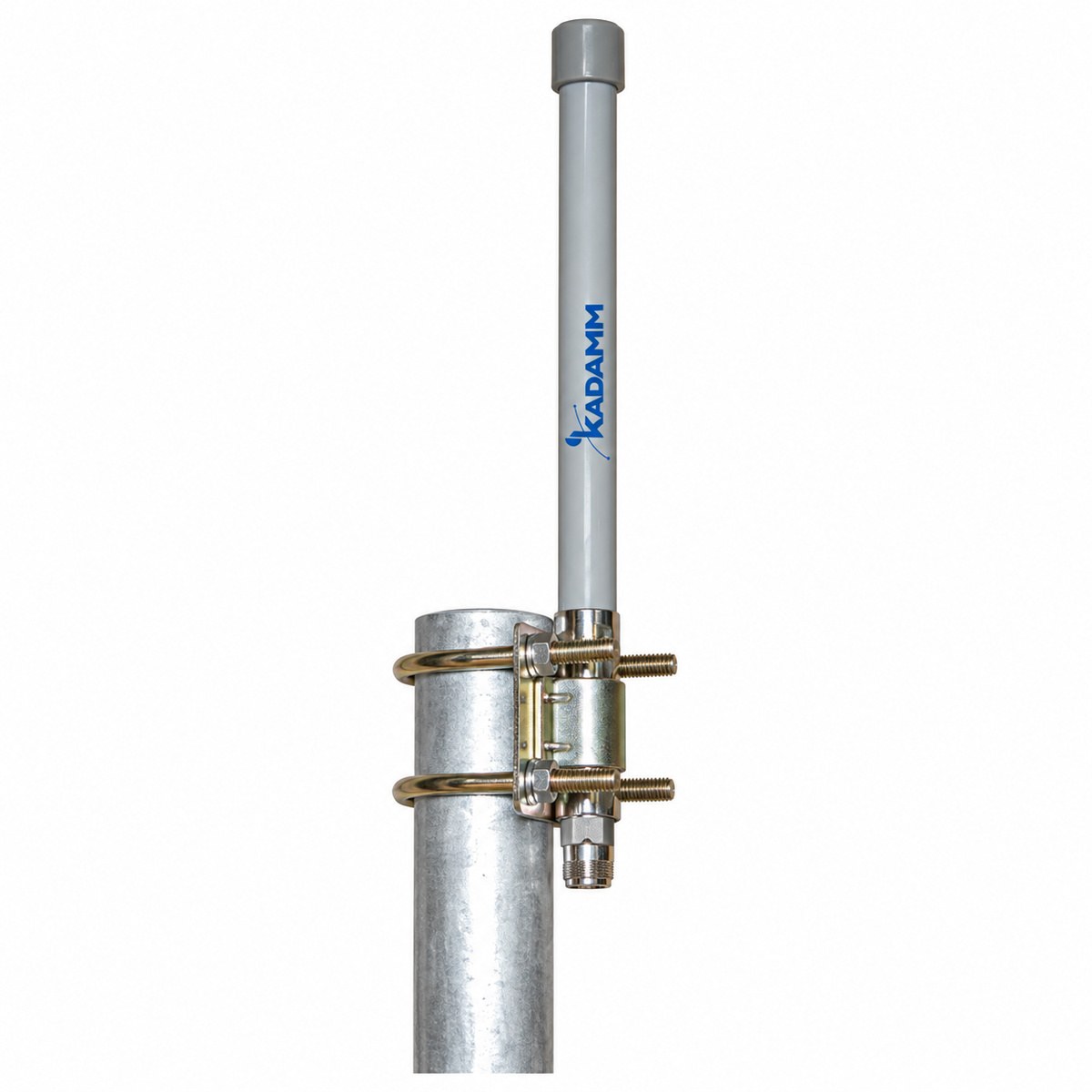

Антенна КАДАММ AC-1308, монтажный комплект на трубу Ø40–50 мм.
| Параметр | AC-1308 | AC-1307 | AC-1305 | AC-1408 | AC-1410 | AC-1508 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 1392–1460 МГц | 1350–1450 МГц | 1350–1500 МГц | 1430–1650 МГц | 1400–1550 МГц | 1570–1580 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 8 дБи | 7 дБи | 5 дБи | 8 дБи | 10 дБи | 8 дБи |
| Тип | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AC-1308 — 1392–1460 МГц.
У KADAMM AC-1308 — по исполнению (см. таблицу «Исполнения»); поляризация — вертикальная.
У KADAMM AC-1308 крепление на трубу Ø40–50 мм, масса 0,4–0,8 кг.
У KADAMM AC-1308: диапазоны 1392–1460 МГц, усиление 8 дБи. У KADAMM AC-1307: диапазоны 1350–1450 МГц, усиление 7 дБи.
Артикул для заказа — KADAMM AC-1308, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-1308 могут уточняться без уведомления.
Поставляем KADAMM AC-1308 — всенаправленная коллинеарная антенна 1,4 ГГц (1392–1460 МГц), 8 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
