Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций, репитеров и распределённых сетей с вертикальной поляризацией: 1350–1450 МГц, 1 порт.

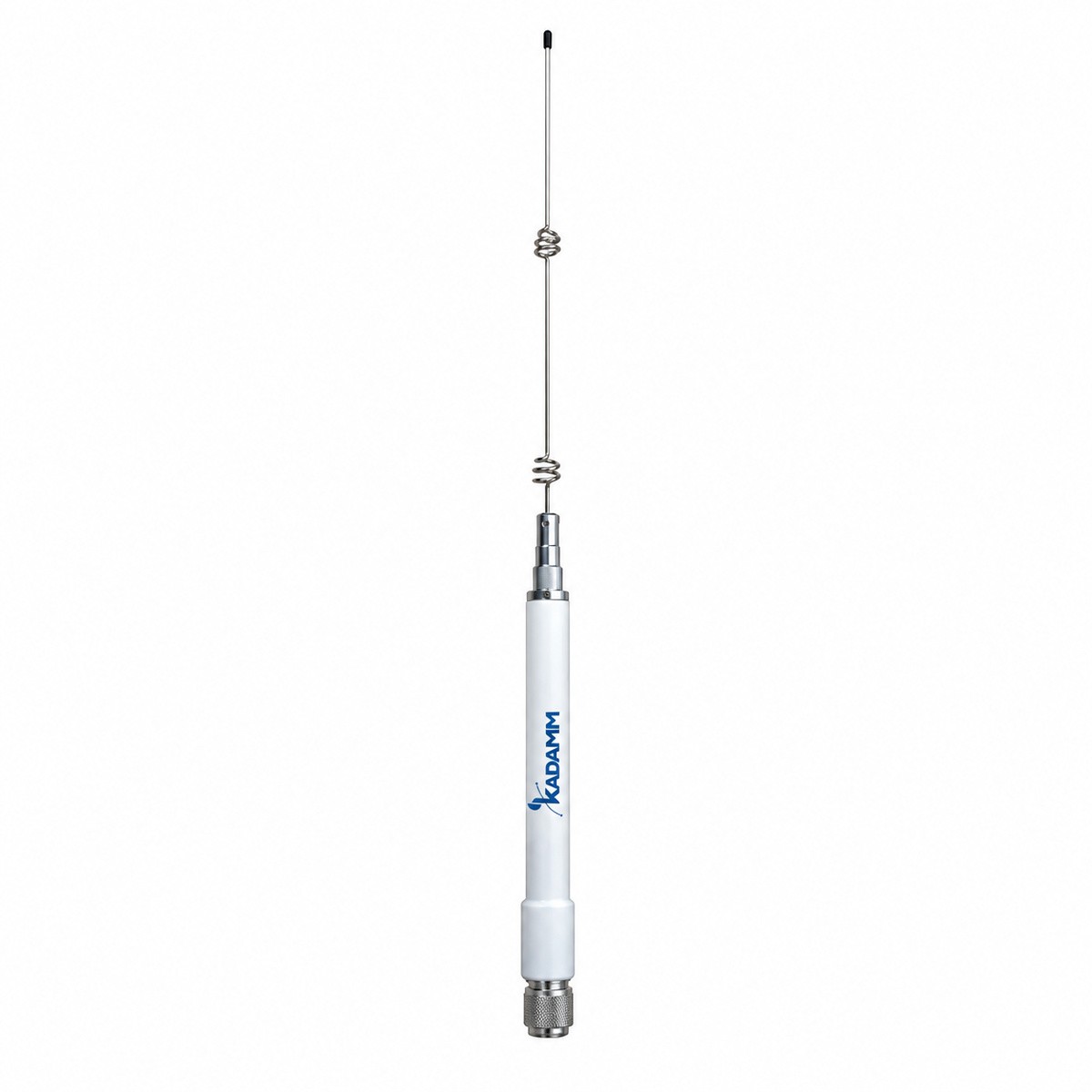

Антенна КАДАММ AC-1307 — всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций, репитеров и распределённых сетей с вертикальной поляризацией: одной излучающей системой 1350–1450 МГц, 1 портом.
Коэффициент усиления 7 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 25°. Габариты Ø23 × (510 ± 5) мм, масса 0,15 кг. КСВН не более 2.

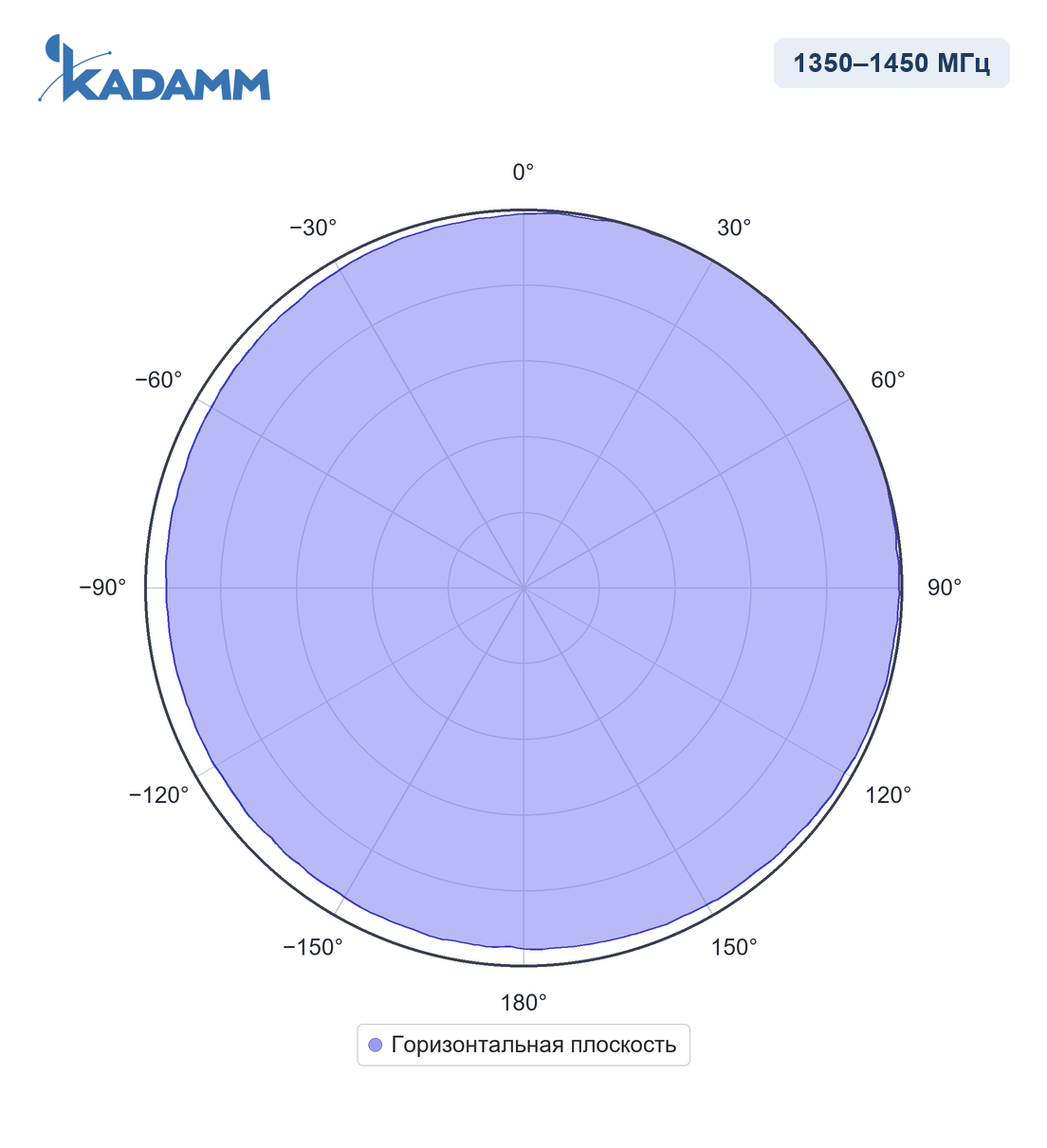

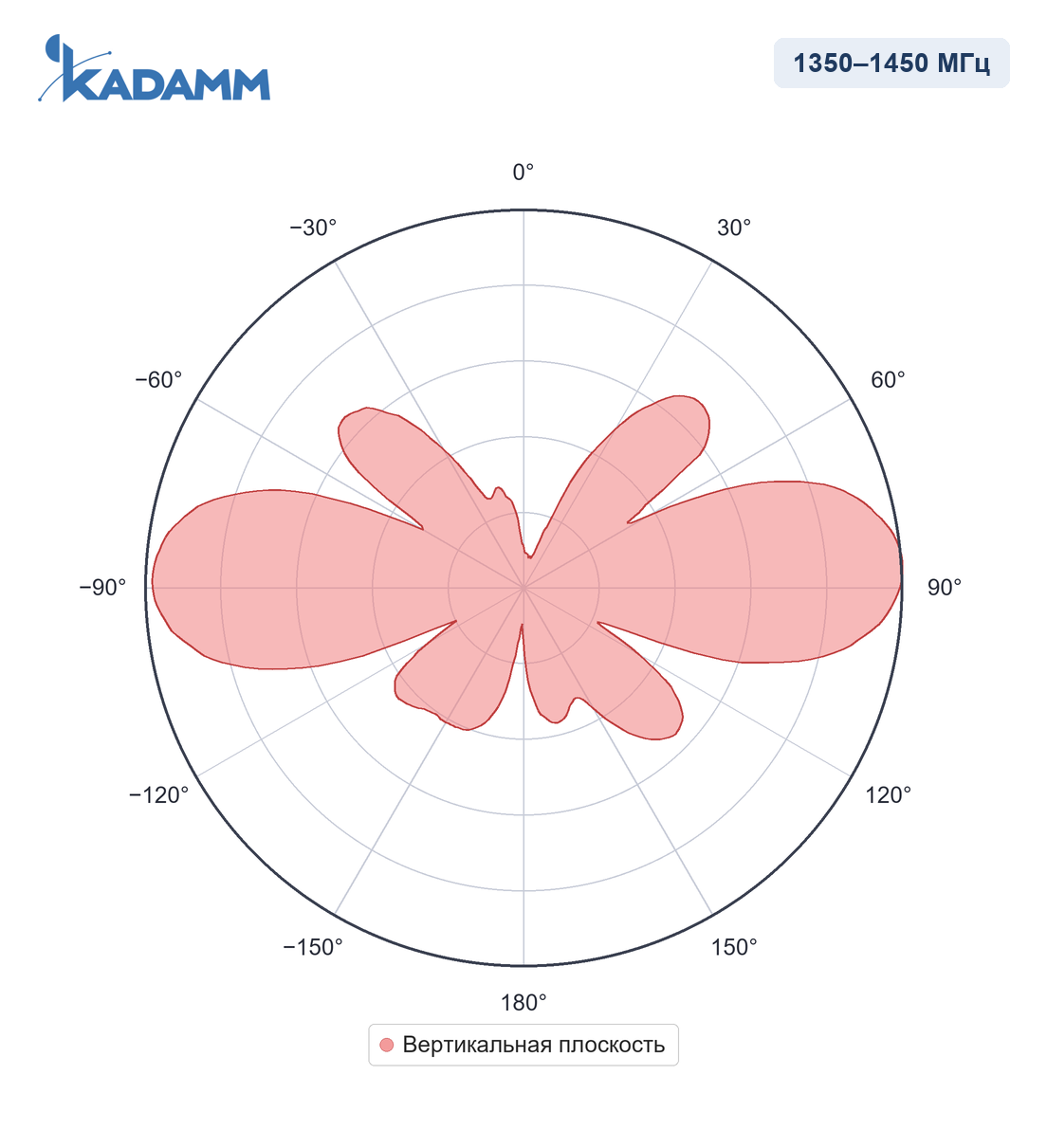

Диаграммы направленности KADAMM AC-1307 в полосах 1350–1450 МГц, горизонтальная плоскость, 1350–1450 МГц, вертикальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 1350–1450 МГц |
| Коэффициент усиления, дБи | 7 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 25° |
| Поляризация | Вертикальная |
| КСВН | ≤2 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø23 × (510 ± 5) мм |
| Масса антенны | 0,15 кг |
| Максимальная скорость ветра | 45 м/с |
| Рабочая температура | −40…+65 °C |
| Крепление | на магнитном основании |
Круговое покрытие в сетях передачи данных и телеметрии диапазона 1350–1450 МГц: базовые станции частных сетей, ретрансляторы, наземные станции управления и приёма данных.
Антенна КАДАММ AC-1307, крепёж для монтажа на магнитном основании.
| Параметр | AC-1307 | AC-1308 | AC-1305 | AC-1408 | AC-1410 | AC-1508 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 1350–1450 МГц | 1392–1460 МГц | 1350–1500 МГц | 1430–1650 МГц | 1400–1550 МГц | 1570–1580 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 7 дБи | 8 дБи | 5 дБи | 8 дБи | 10 дБи | 8 дБи |
| Тип | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AC-1307 — 1350–1450 МГц.
У KADAMM AC-1307 — вилка N (IEC 61169-16), расположение — снизу; поляризация — вертикальная.
У KADAMM AC-1307 крепление: на магнитном основании, размеры Ø23 × (510 ± 5) мм, масса 0,15 кг, выдерживает ветер до 45 м/с.
У KADAMM AC-1307: диапазоны 1350–1450 МГц, усиление 7 дБи. У KADAMM AC-1308: диапазоны 1392–1460 МГц, усиление 8 дБи.
Артикул для заказа — KADAMM AC-1307, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-1307 могут уточняться без уведомления.
Поставляем KADAMM AC-1307 — всенаправленная коллинеарная антенна 1,4 ГГц (1350–1450 МГц), 7 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM AC-1307 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
