Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: 698–960 / 1710–2700 МГц, 1 порт.

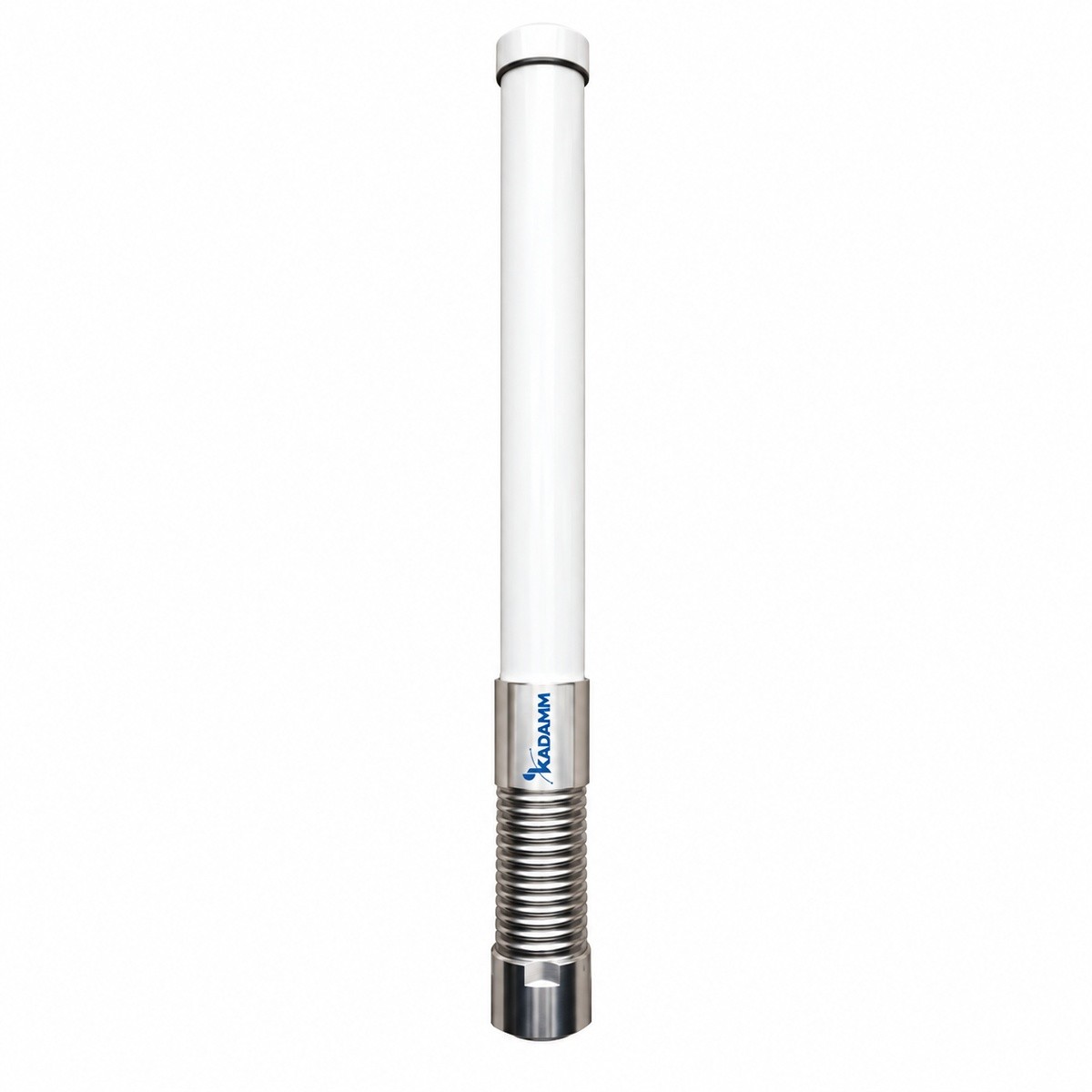

Антенна КАДАММ AC-69001 — всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: рабочими полосами 698–960 и 1710–2700 МГц, 1 портом.
Коэффициент усиления 1 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 75°. Габариты Ø30 × (320 ± 3) мм, масса 0,31 кг. КСВН не более 698–9602,5 / 1710–27002.

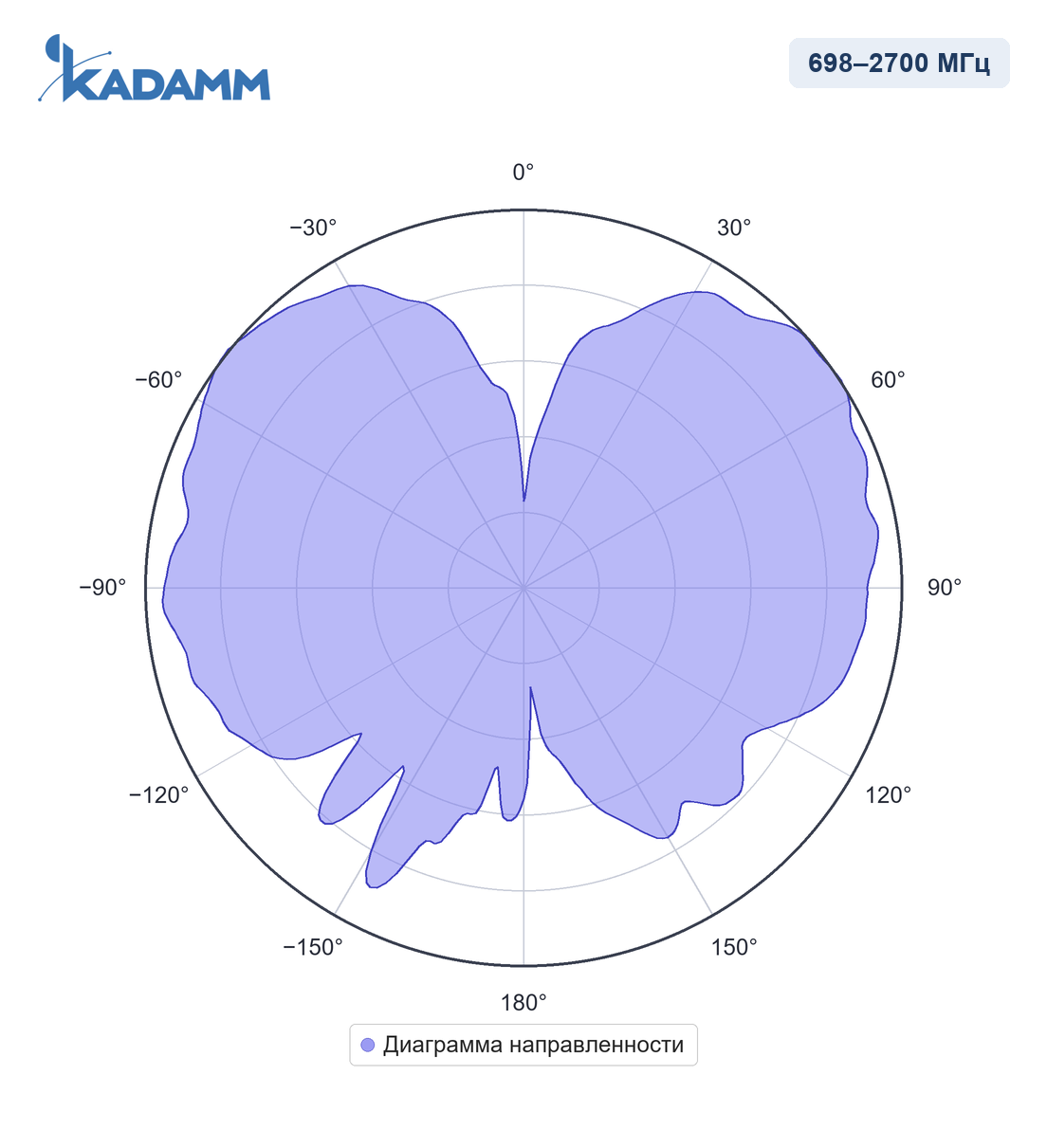

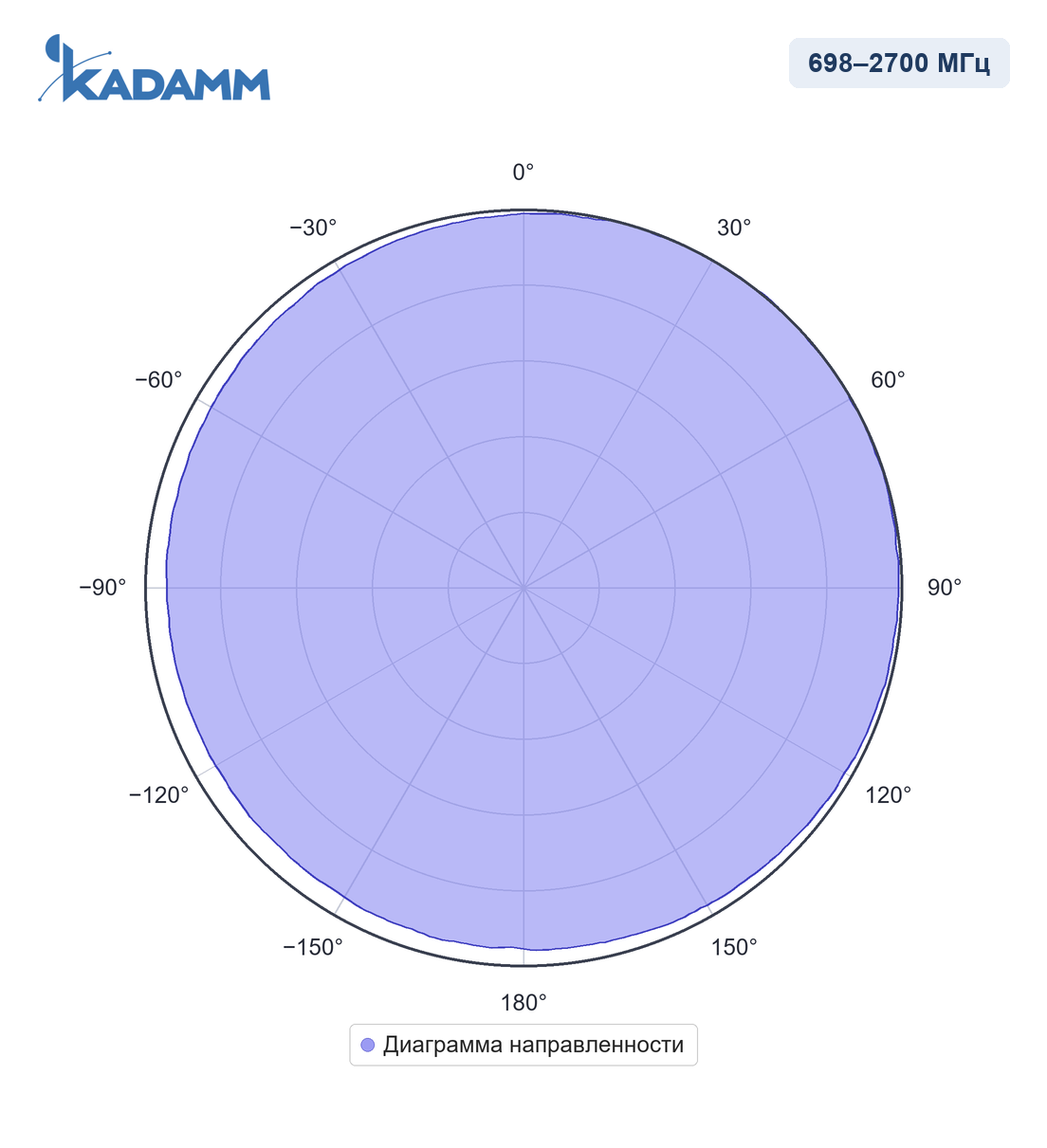

Диаграммы направленности KADAMM AC-69001 в полосах 698–960 МГц, 1710–2700 МГц — нормированные, в полярных координатах.
| Параметр | 698–960 МГц | 1710–2700 МГц |
|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 МГц | |
| Коэффициент усиления, дБи | 1 | |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75 ± 15° | |
| Поляризация | Вертикальная | |
| КСВН | 698–960≤2,5 / 1710–2700≤2 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 100 Вт | |
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø30 × (320 ± 3) мм |
| Размеры упаковки | 385 × 38 × 38 мм |
| Масса антенны | 0,31 кг |
| Максимальная скорость ветра | 45 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+65 °C |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM AC-69001 работает в полосах 698–960 / 1710–2700 МГц: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Базовые станции и ретрансляторы профессиональной радиосвязи UHF (DMR и аналоговые системы): круговое покрытие вокруг мачты, диспетчерские и объектовые сети, транспорт и энергетика (LTE 700 (APT), LTE 850, LTE 900, LTE 1800, LTE TDD 2300, LTE TDD 2600).
Антенна КАДАММ AC-69001, монтажный комплект.
| Параметр | AC-69001 | AH-61015 | AC-61010 | AC-61007 | AC-80003 | AC-2512 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 698–960 / 1710–2700 МГц | 617–960 / 1400–2700 / 3300–6000 МГц | 617–2700 МГц | 617–960 / 1710–2700 МГц | 800–960 / 1710–2690 / 3300–3800 / 4200–6000 МГц | 2500–2700 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 1 дБи | 3 дБи | 10 дБи | 7 дБи | 3 дБи | 12 дБи |
| Тип | всенаправленная коллинеарная антенна | антенна 4G/5G для роутера и модема | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AC-69001 — 698–960 / 1710–2700 МГц — перекрывают диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM AC-69001 — вилка N (IEC 61169-16), расположение — снизу; поляризация — вертикальная.
У KADAMM AC-69001 размеры Ø30 × (320 ± 3) мм, масса 0,31 кг, выдерживает ветер до 45 м/с.
У KADAMM AC-69001: диапазоны 698–960 / 1710–2700 МГц, усиление 1 дБи, тип всенаправленная коллинеарная антенна. У KADAMM AH-61015: диапазоны 617–960 / 1400–2700 / 3300–6000 МГц, усиление 3 дБи, тип антенна 4G/5G для роутера и модема.
Артикул для заказа — KADAMM AC-69001, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-69001 могут уточняться без уведомления.
Поставляем KADAMM AC-69001 — всенаправленная коллинеарная антенна 698–960 / 1710–2700 МГц, 1 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
